力士乐长行程矩形法兰液压缸结构

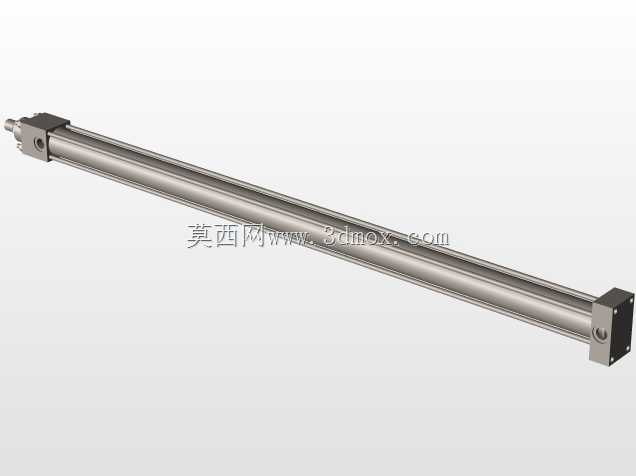

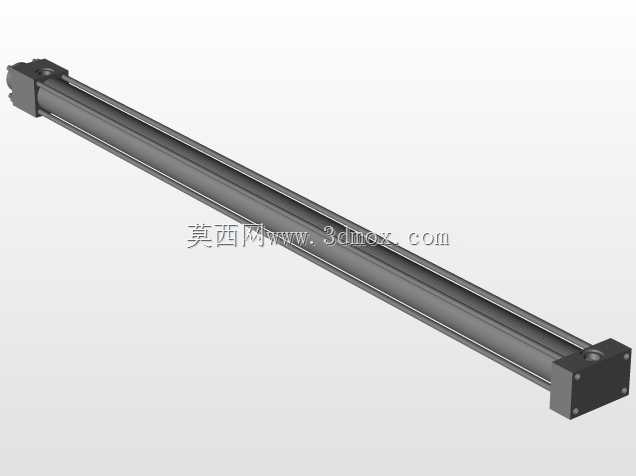

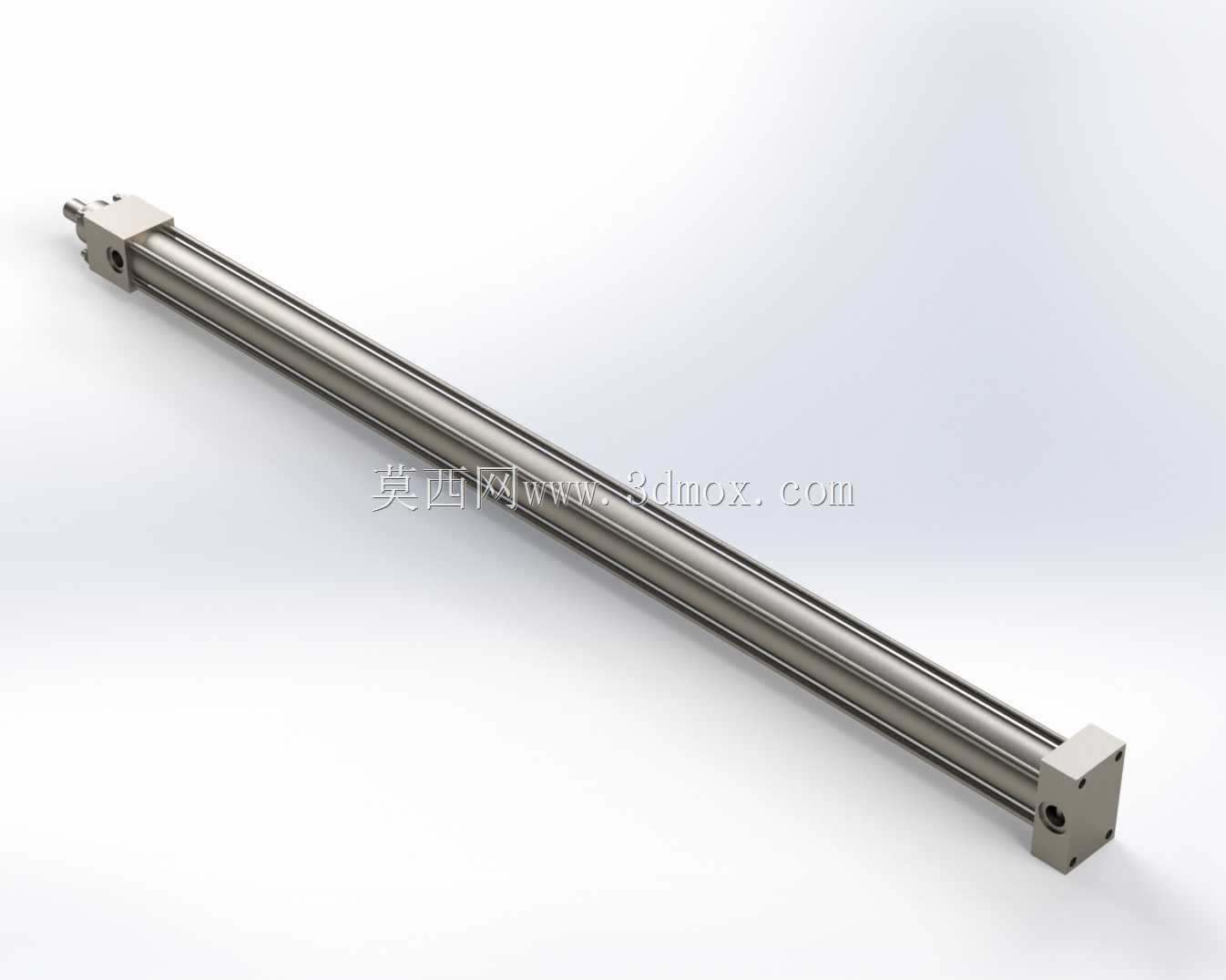

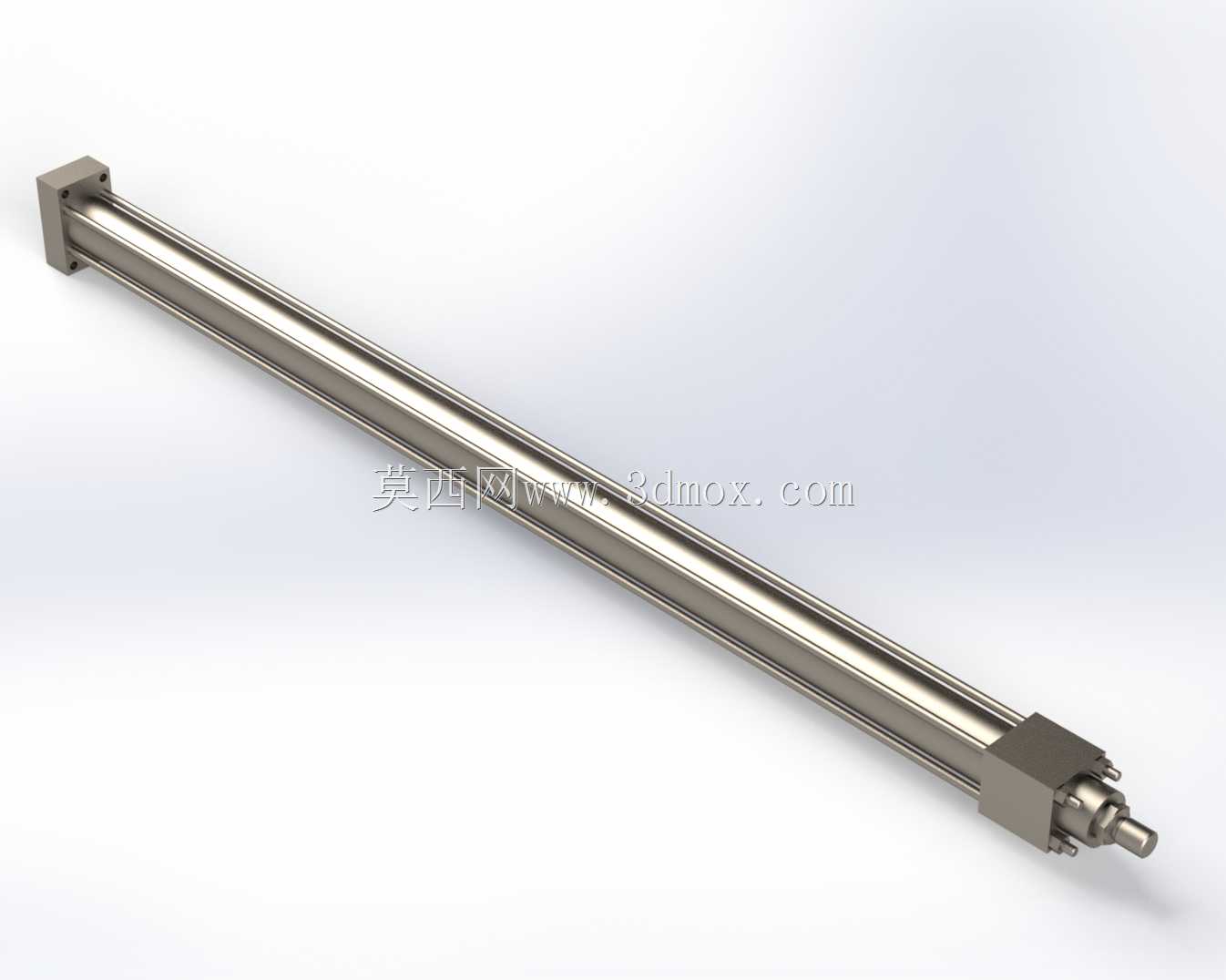

　　在自动化生产线的长距离推料工位、重型工装夹具的夹紧回路、物流输送线的挡停机构中，这类长行程拉杆式液压缸是液压系统里的核心执行元件，本次呈现的这款带CDT3矩形安装法兰的液压缸，适配800mm行程的直线往复驱动需求，配套ME6油口规格与AI32安装尺寸基准，能直接匹配多数工业液压站的油路接口参数，无需额外设计过渡接头。从实际选型角度看，这类液压缸的矩形法兰安装形式，相比螺纹式、铰轴式安装，能承受更大的侧向倾覆力矩，适合驱动端带偏载的工况，比如长行程推料时工件放置偏移产生的径向力，法兰面的四个安装孔可通过内六角螺栓直接固定在设备安装立板上，安装基准面与缸筒轴线的垂直度公差控制在0.02mm以内，能避免长行程运行时活塞杆出现别劲、

　　拉缸的问题。设计层面上，缸筒采用高精度冷拔无缝钢管加工，内孔珩磨后表面粗糙度达到Ra0.4，配合活塞上的格莱圈与斯特封组合密封，既能保证8MPa额定工作压力下的内泄漏量控制在允许范围内，又能降低活塞往复运动的摩擦阻力，减少长时间运行的密封磨损。活塞杆表面采用镀硬铬处理，镀层厚度0.03-0.05mm，硬度达到HV800以上，能抵御车间环境里的切削液、粉尘的腐蚀与磨损，伸出端的防尘圈可以刮除活塞杆表面附着的杂物，避免杂质带入缸筒内部损伤密封件。从安装边界来看，这款液压缸的总长在完全缩回状态下，要预留出法兰厚度、缸筒长度、活塞杆导向段长度的安装空间，完全伸出时活塞杆伸出长度为800mm，选型时需要确认设备的运行行程余量，

　　避免活塞运行到行程端点时与端盖发生硬碰撞，缸筒两端的缓冲结构可以在行程末端实现节流缓冲，降低活塞撞击端盖的噪音与冲击，延长液压缸的使用寿命。在液压回路配置上，这款双作用液压缸需要匹配三位四通电磁换向阀实现伸出与缩回的动作控制，进油侧设置单向节流阀可以调节活塞的运行速度，避免长行程快速运行时出现爬行现象，回油侧的背压阀能保证活塞杆运行的平稳性，尤其是在垂直安装驱动负载下行的工况下，背压可以防止负载因自重出现下滑。实际应用中，这类液压缸常被用在木工机械的推料机构、焊接生产线的工件顶紧工位、仓储设备的托盘举升结构里，相比气缸，它的输出推力更大，运行速度更平稳，在重载工况下的稳定性优势明显，

　　800mm的行程可以覆盖多数中长距离的直线驱动需求，不需要额外加装行程放大机构，简化了设备的整体结构。建模过程中，需要重点关注法兰安装孔的位置度公差、活塞杆与缸筒的同轴度要求、油口的螺纹规格与位置尺寸，这些参数直接影响后续的装配适配性，比如油口的位置如果偏离设计基准，安装液压油管时就会出现干涉，无法正常接油路；活塞杆端的连接螺纹尺寸需要匹配负载端的连接接头，避免出现螺纹不匹配无法安装的问题。另外，缸筒外部的拉杆结构需要保证预紧力均匀，四个拉杆的锁紧扭矩偏差不能超过10%，否则会导致端盖受力不均，运行时出现漏油问题，建模时可以通过参数化设计关联拉杆的长度与预紧压缩量，方便后续调整不同行程规格时快速修改模型参数。
