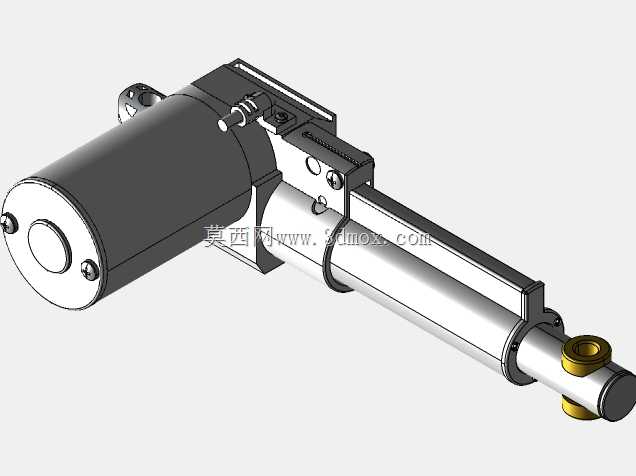

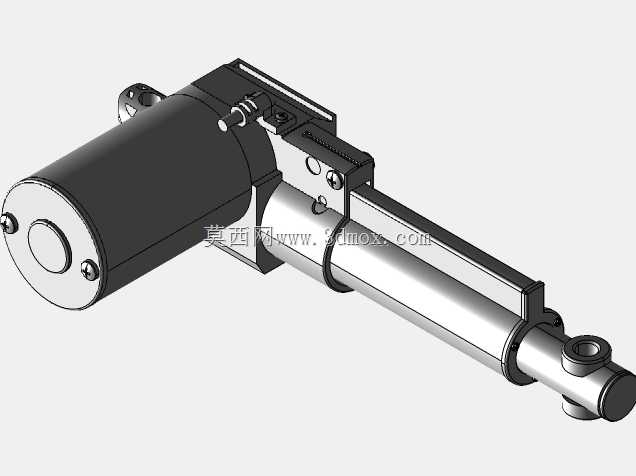

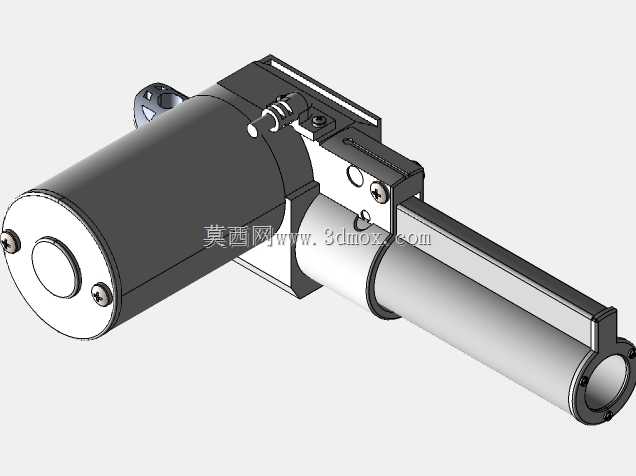

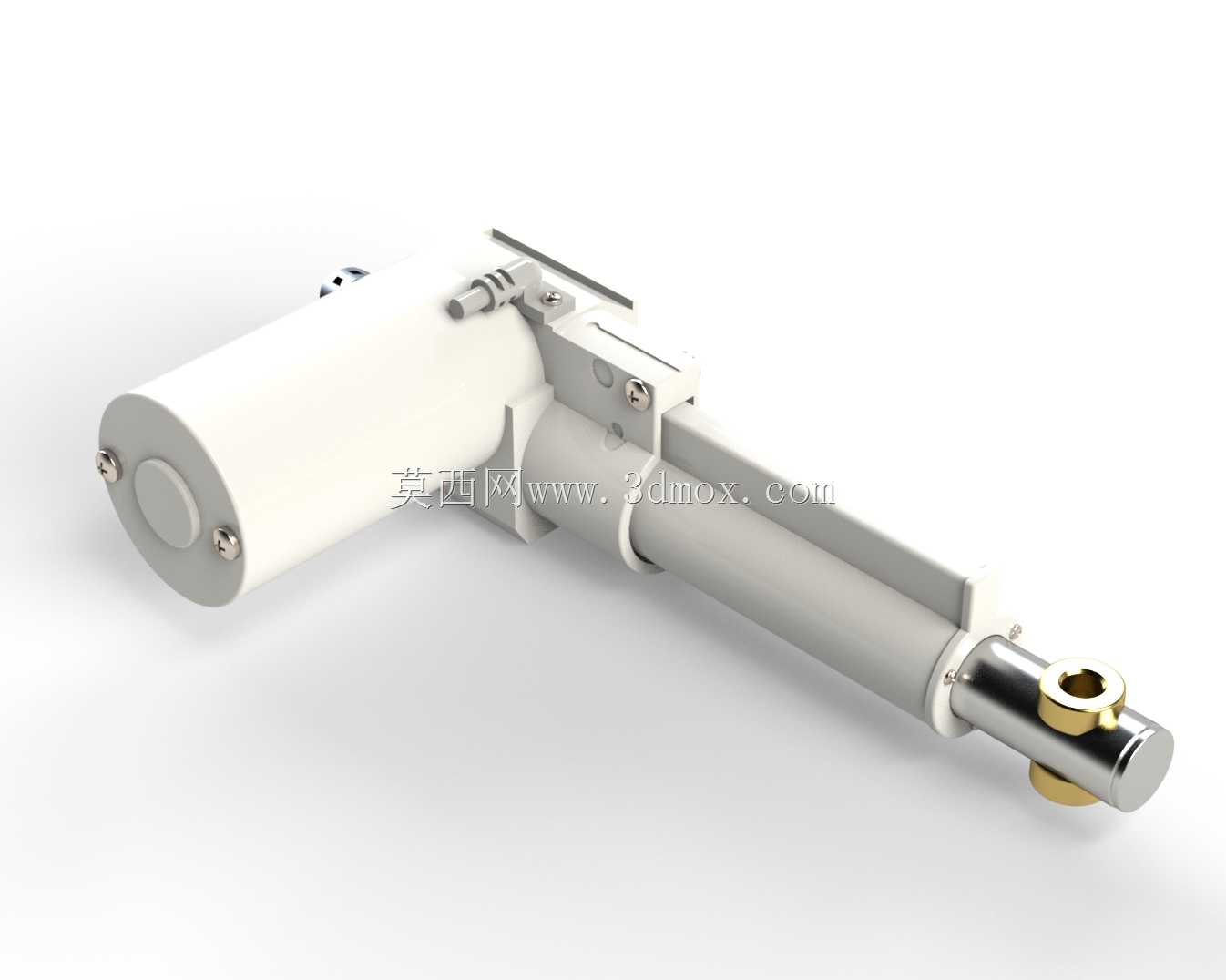

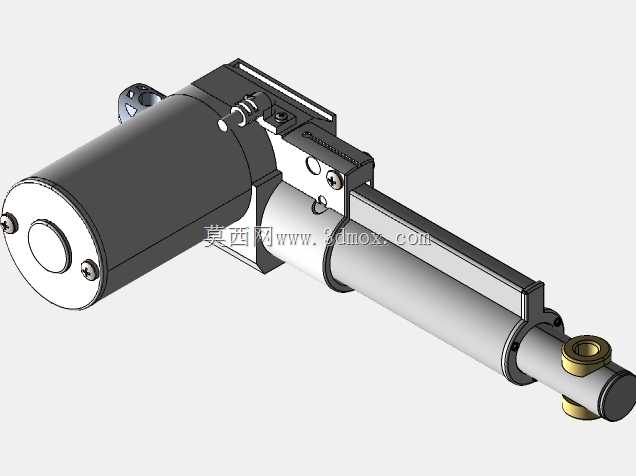

JC35D型10cm行程医疗线性致动装置

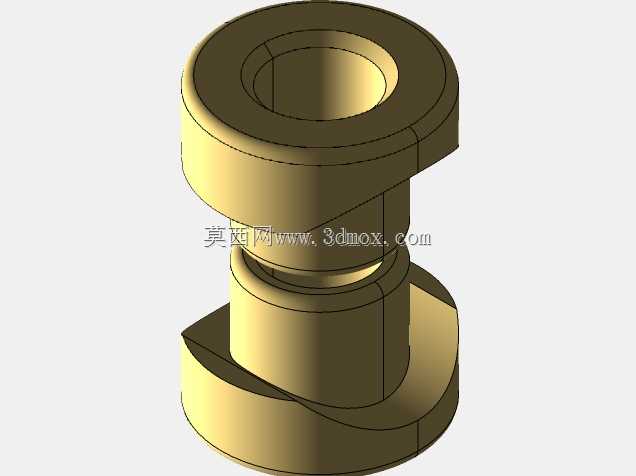

医疗场景下的线性执行机构，对传动间隙、运行噪音、外露件卫生等级的要求远高于普通工业场景，这款10cm行程的JC35D结构在加工适配层面做了不少针对性的取舍。缸筒与前端连接座的配合面没有采用常见的全周焊接结构，而是用四颗内六角螺钉做径向锁紧，配合端面的O型圈密封，既满足医疗设备频繁消毒擦拭的密封要求，也避免了焊接变形导致的活塞杆同轴度超差问题，后续维护时拆开端盖就能更换内部的传动螺母，不用整体报废缸体。活塞杆前端的铰接耳做了黄铜衬套嵌件，钢与铜的摩擦副能在无额外润滑的情况下长期运行，不会像钢对钢铰接那样频繁出现锈死、卡滞的问题，衬套与耳座的配合公差选了H7/g6，间隙控制在0.02mm以内，既不会因为间隙过大导致传动末端晃动，也不会因为公差过紧在消毒高温环境下出现胀死的情况。驱动电机与缸体的连接座做了一体化的铣削成型，没有采用拼接式的安装支架，减少了两个装配累积误差环节，电机输出轴与丝杠的联轴器藏在连接座内部，外侧做了圆弧过渡的曲面，没有卫生死角，消毒时不会残留积液。尾部的电机端盖做了平面铣削处理，预留了四个安装螺纹孔，能直接适配医疗设备的安装板，不用额外做转接支架，安装孔的位置度公差控制在0.01mm，批量装配时不用反复调整对齐。外露的紧固件全部选了304不锈钢内六角圆柱头螺钉，钉头全部沉到安装面以下0.2mm，不会有凸起的棱角刮碰医护人员的手套，也不会在凸起位置残留污渍。活塞杆表面做了硬质阳极氧化处理，硬度达到HV400以上，频繁往复运行也不会被粉尘或者消毒液体腐蚀出划痕，避免划痕位置藏污纳垢。内部的丝杠选了冷轧滚珠丝杠，导程控制在2mm，电机额定转速下的运行速度刚好满足医疗设备缓慢平稳的动作要求，不会因为速度过快导致患者产生不适感，丝杠两端的支撑轴承选了带密封盖的深沟球轴承，出厂时预填了食品级润滑脂，全生命周期不用额外加注润滑，不会出现油污渗漏污染医疗环境的问题。
