龙门式FDM桌面级3D打印机结构设计

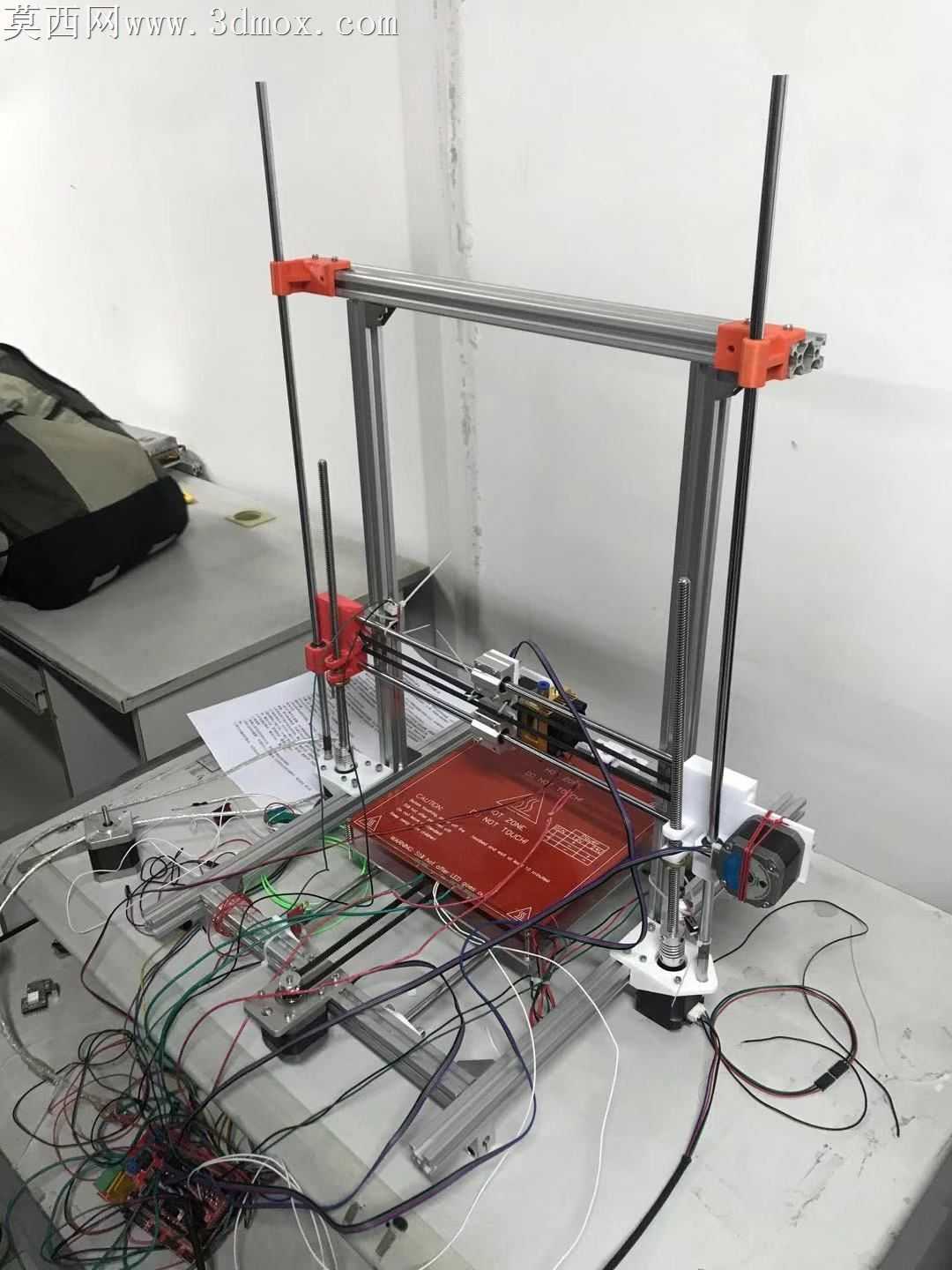

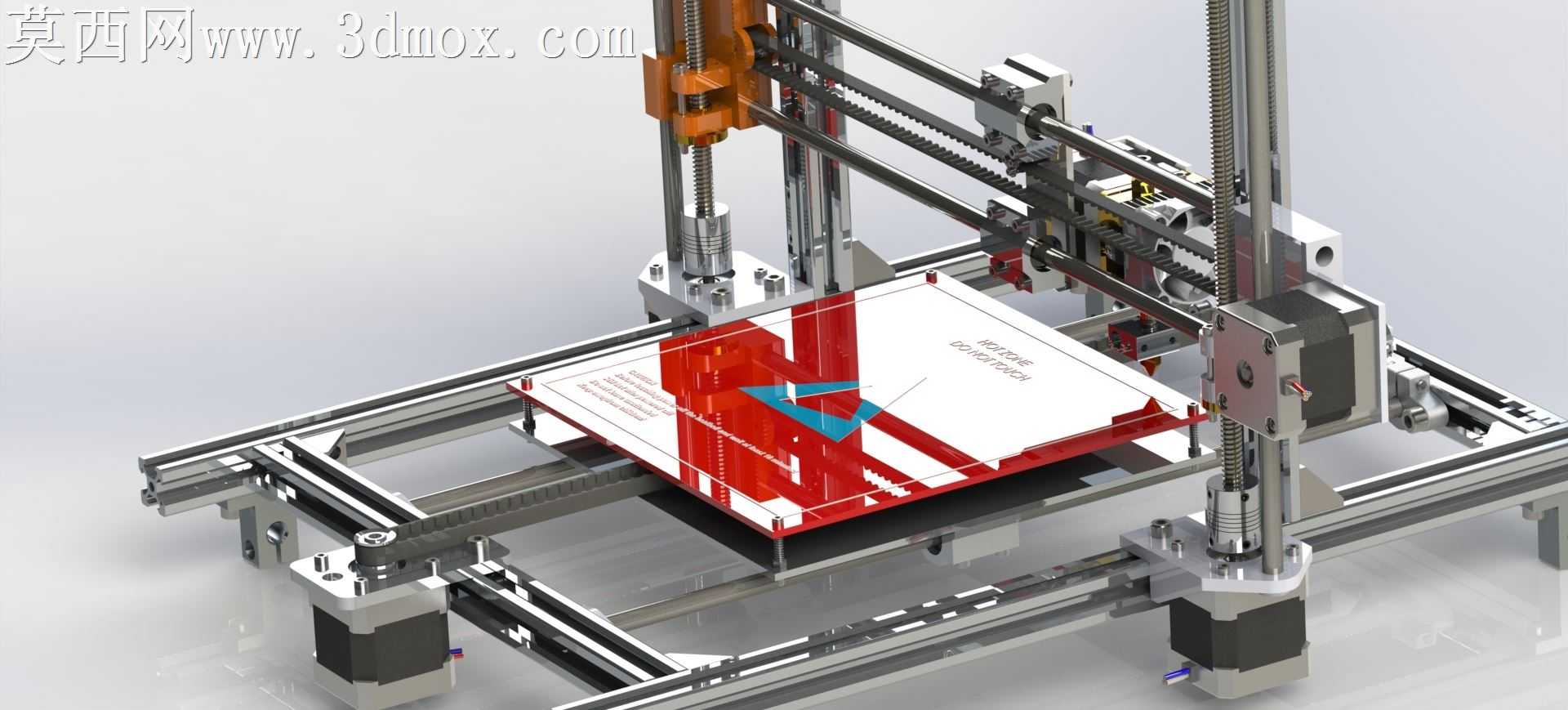

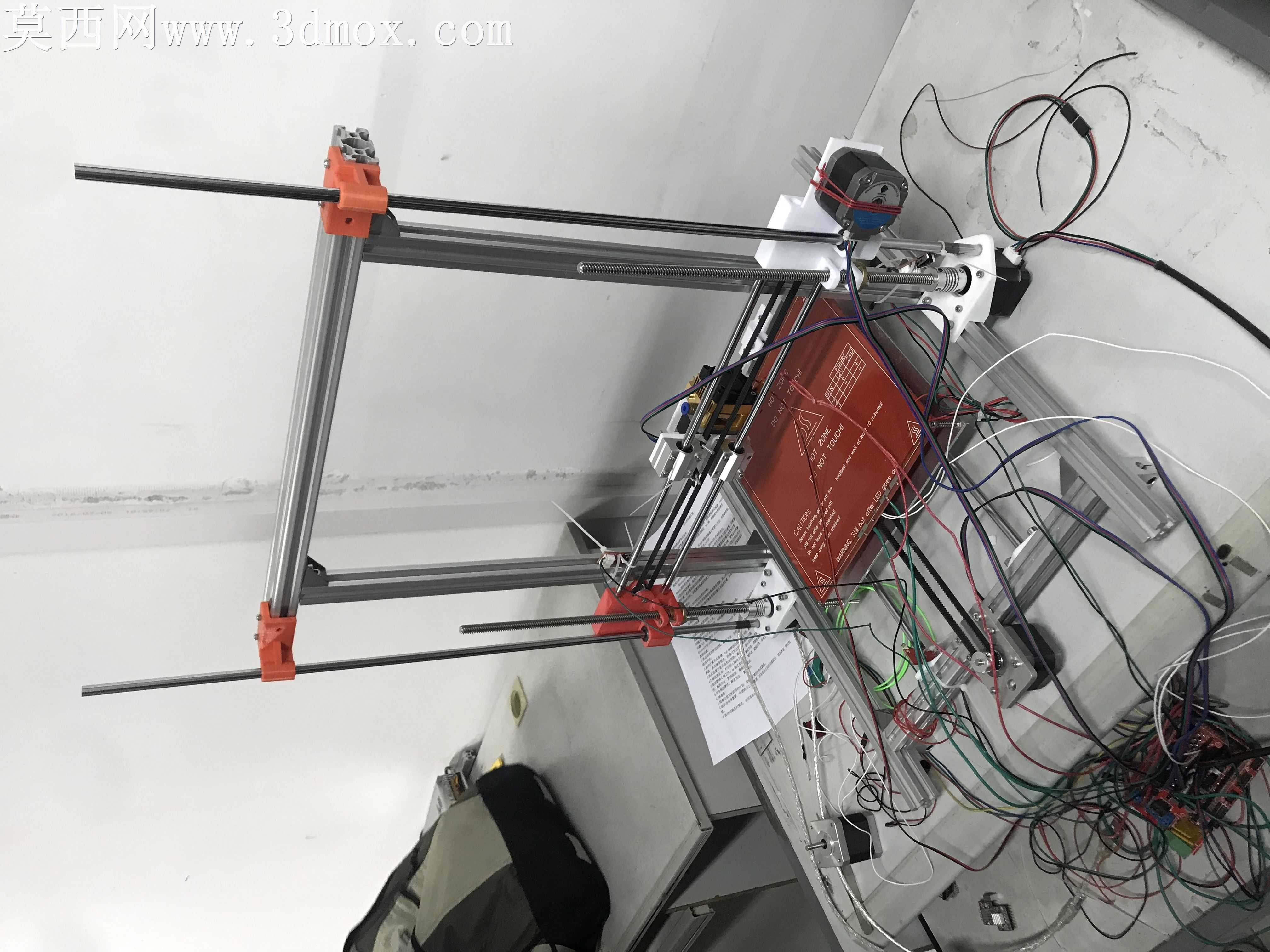

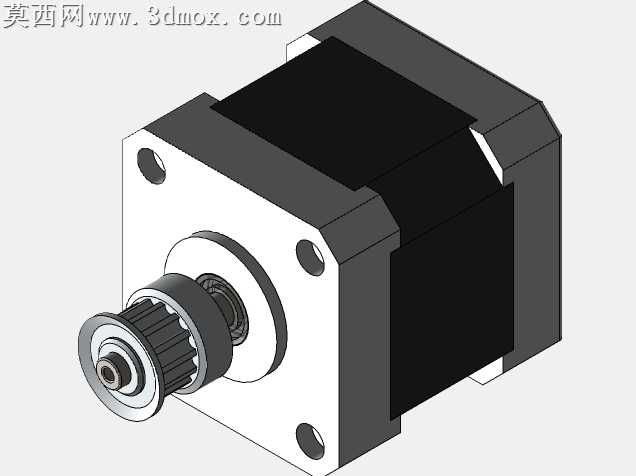

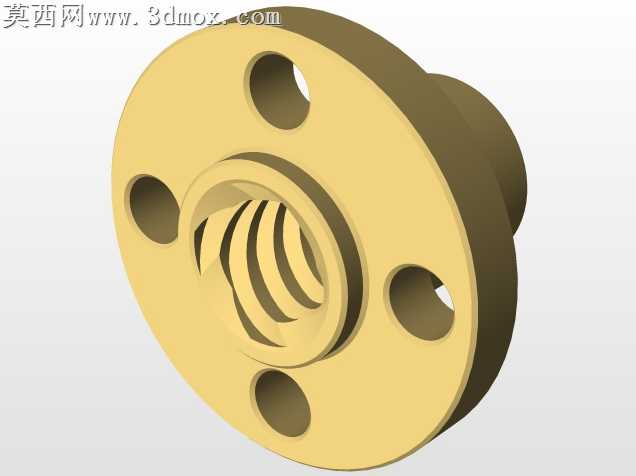

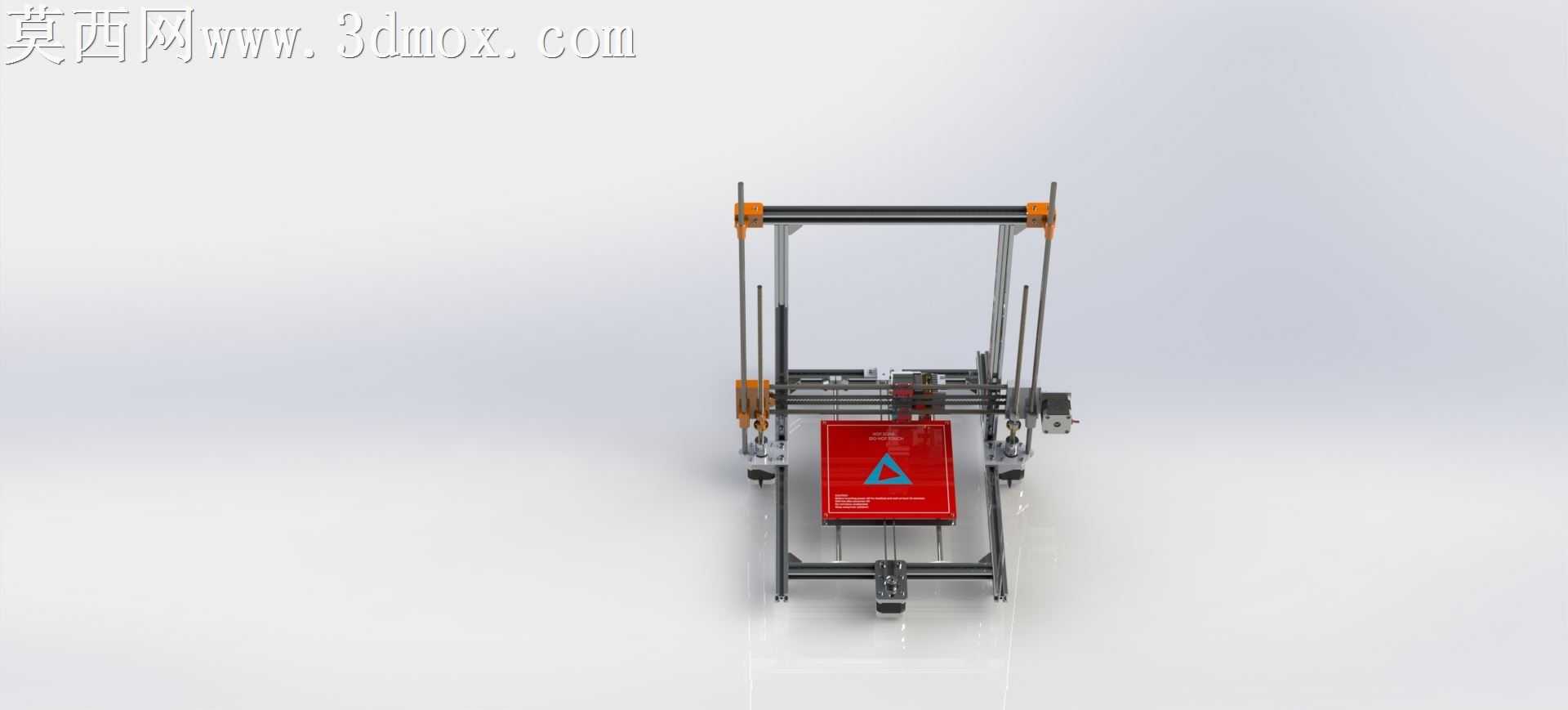

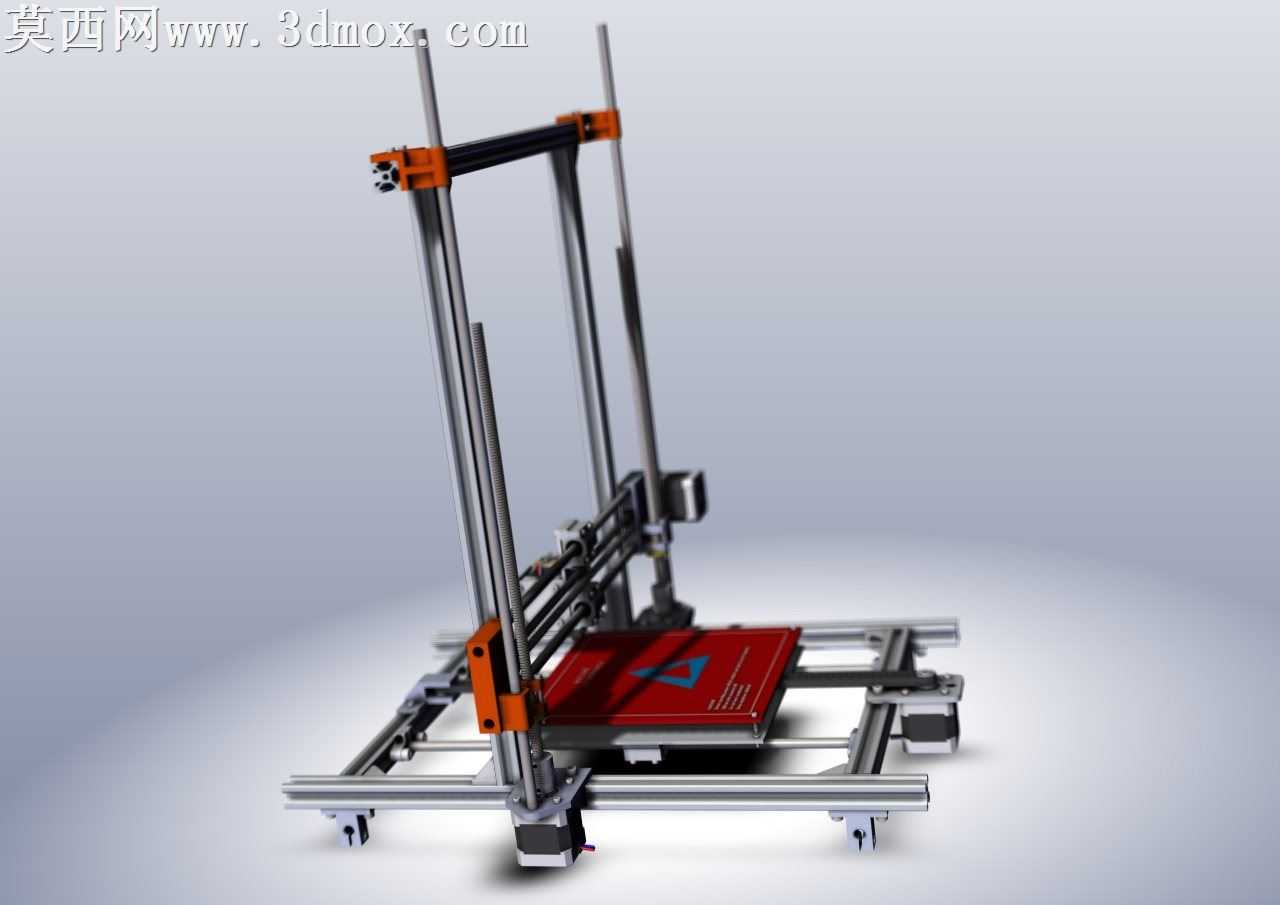

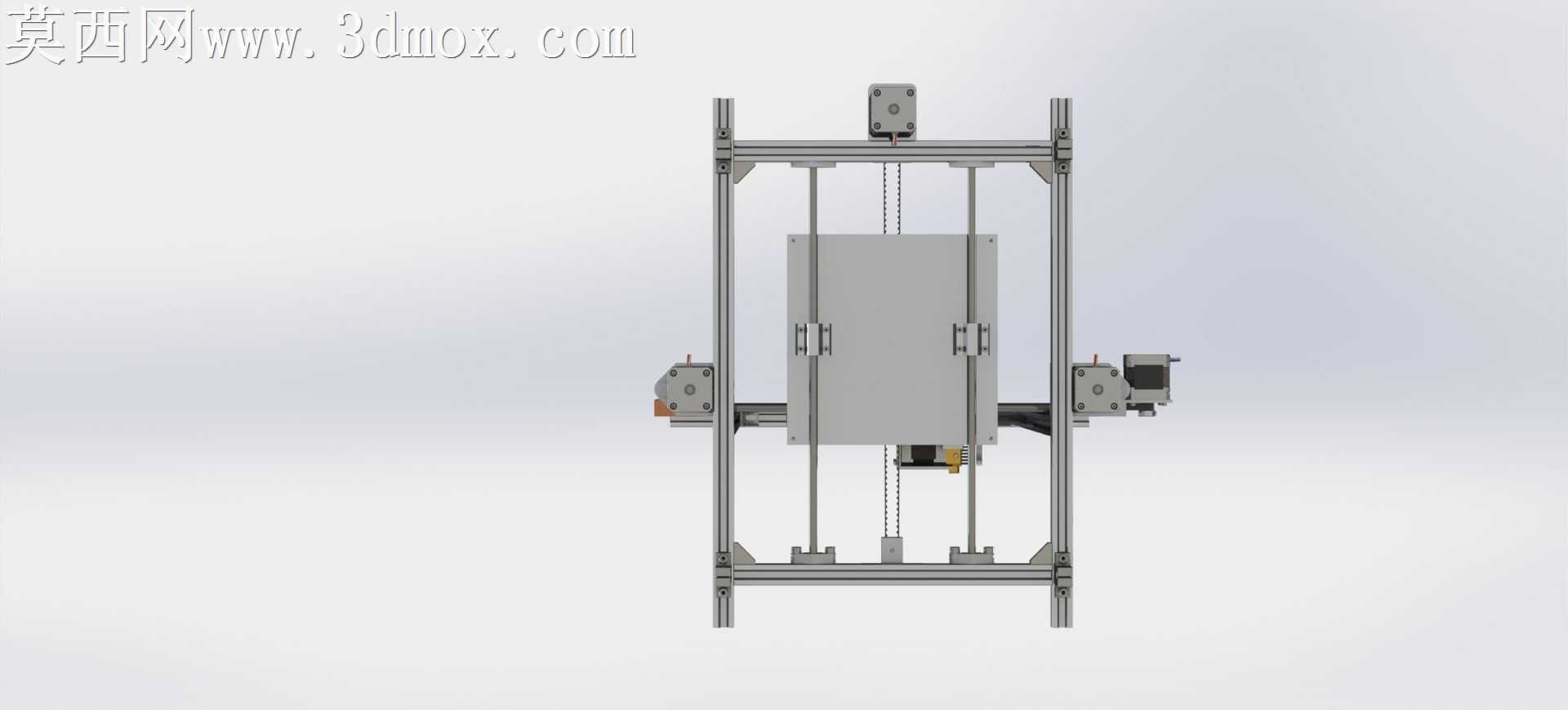

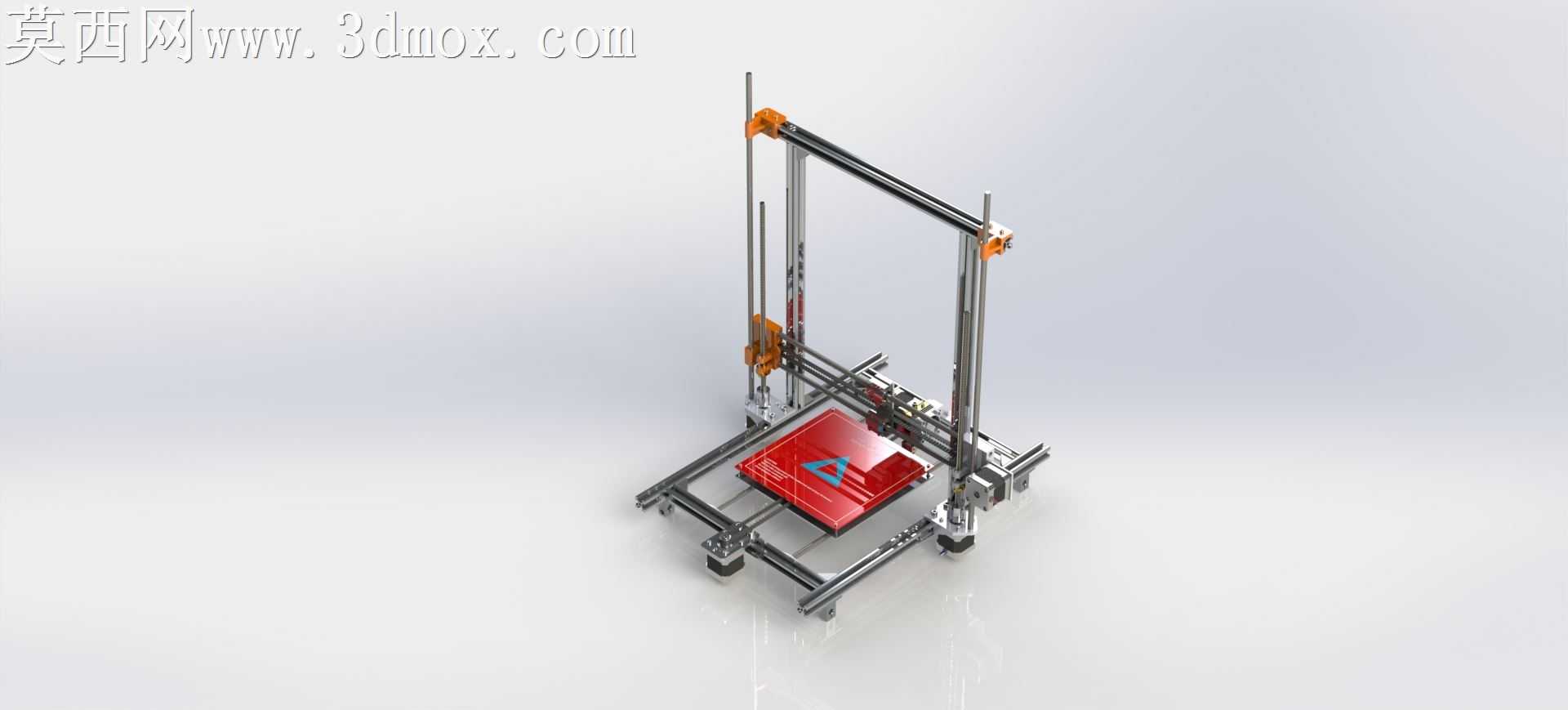

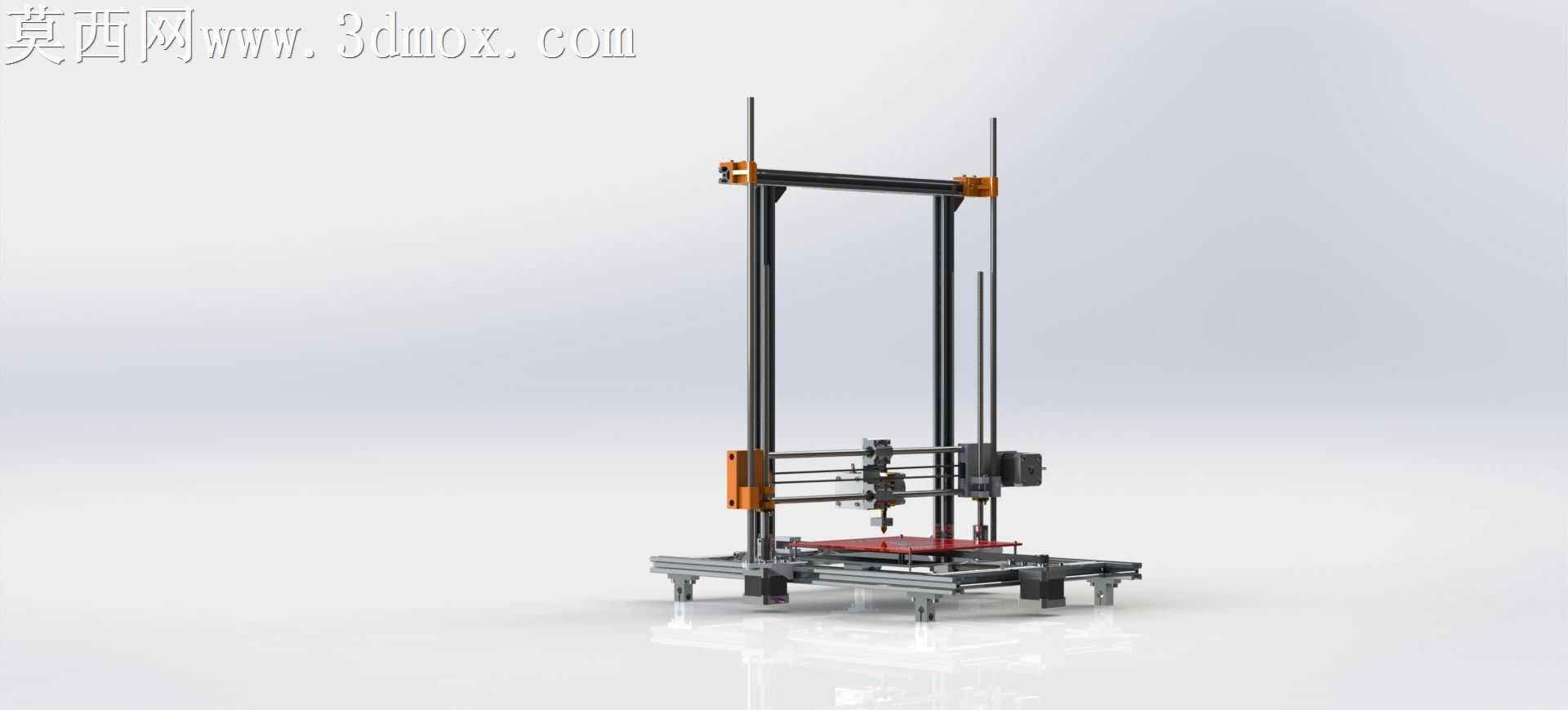

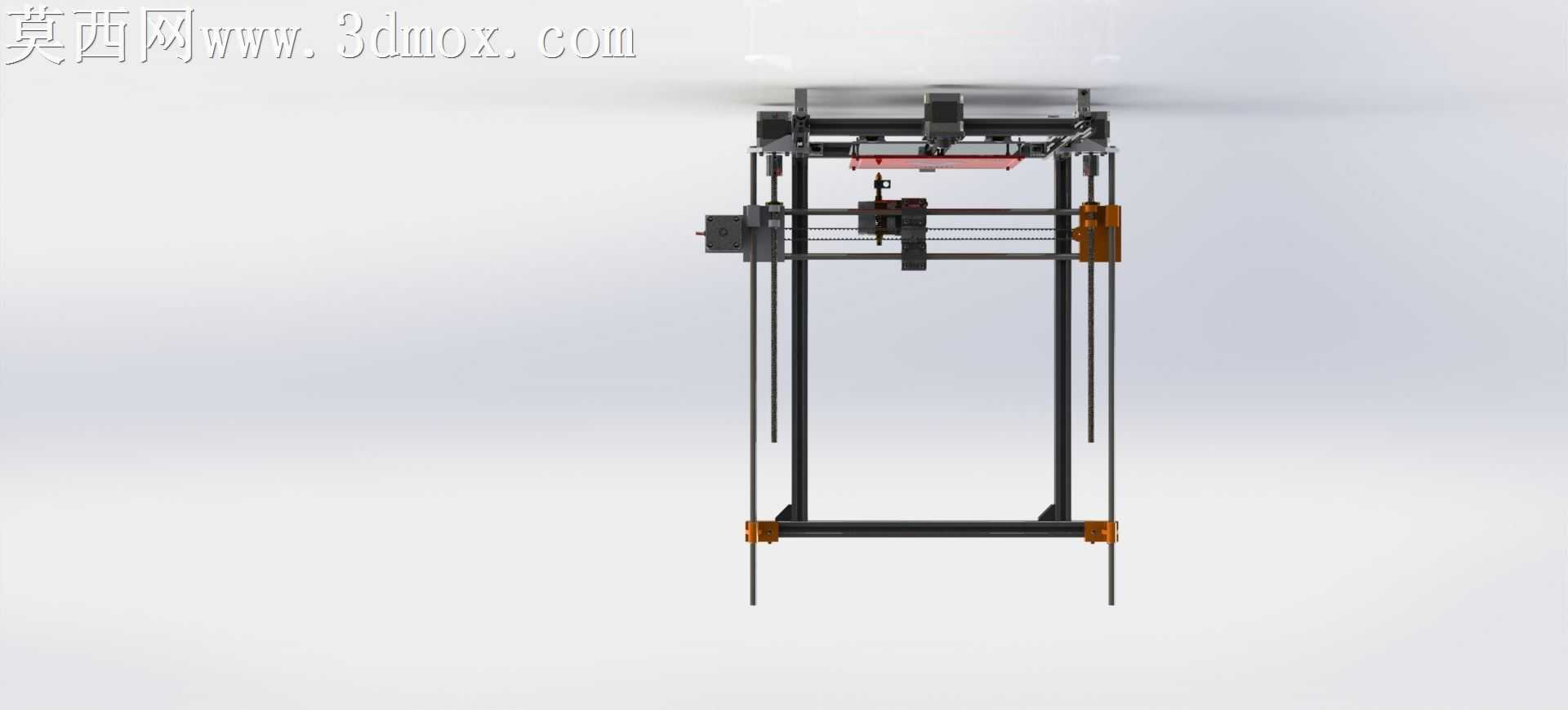

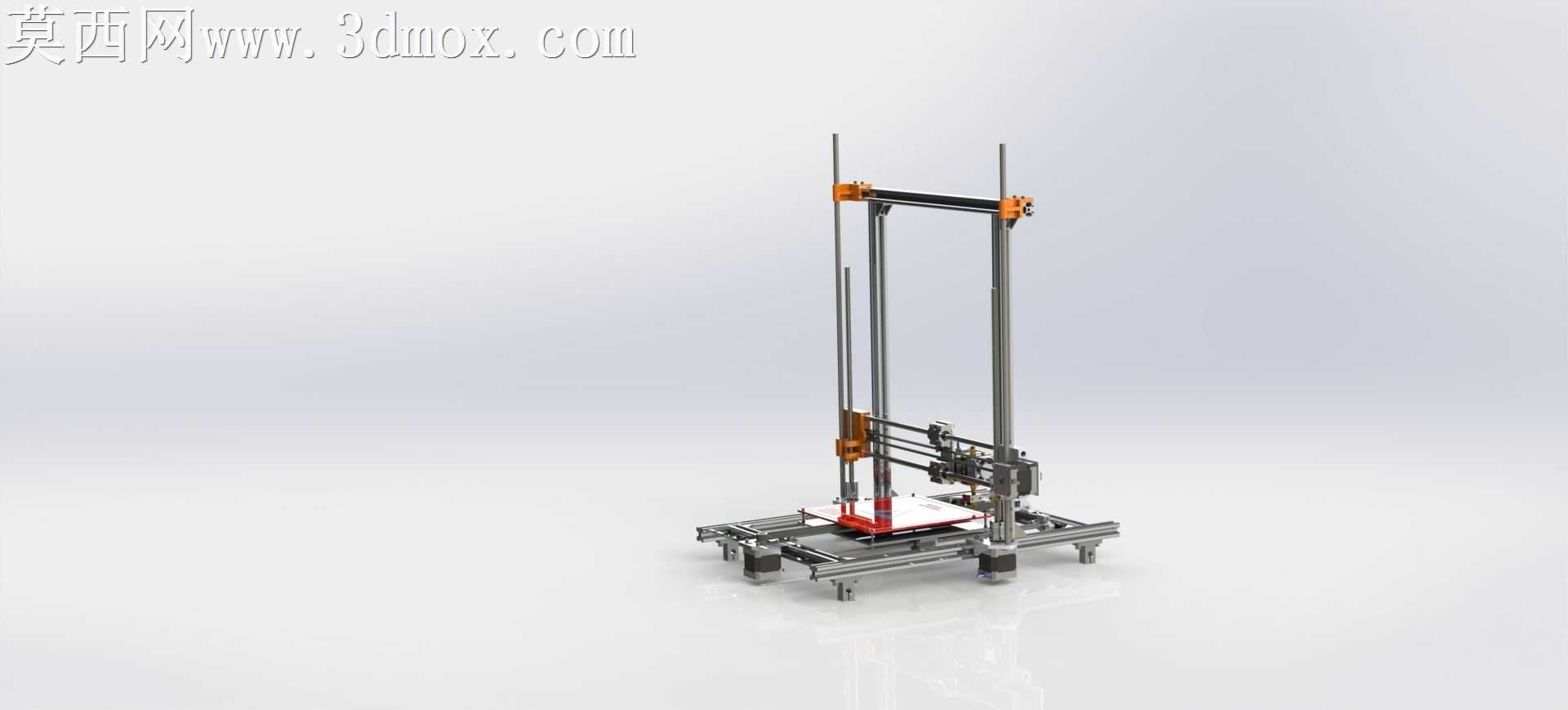

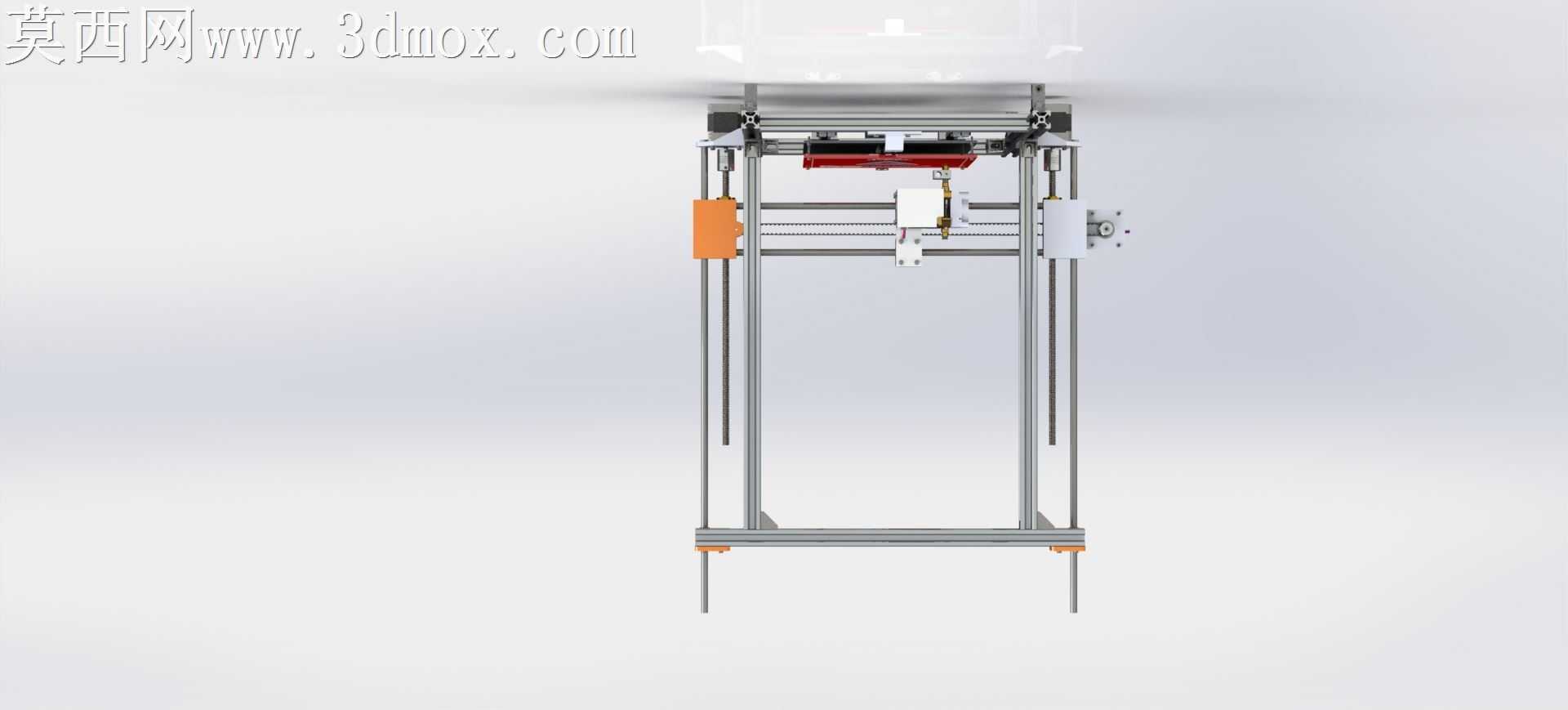

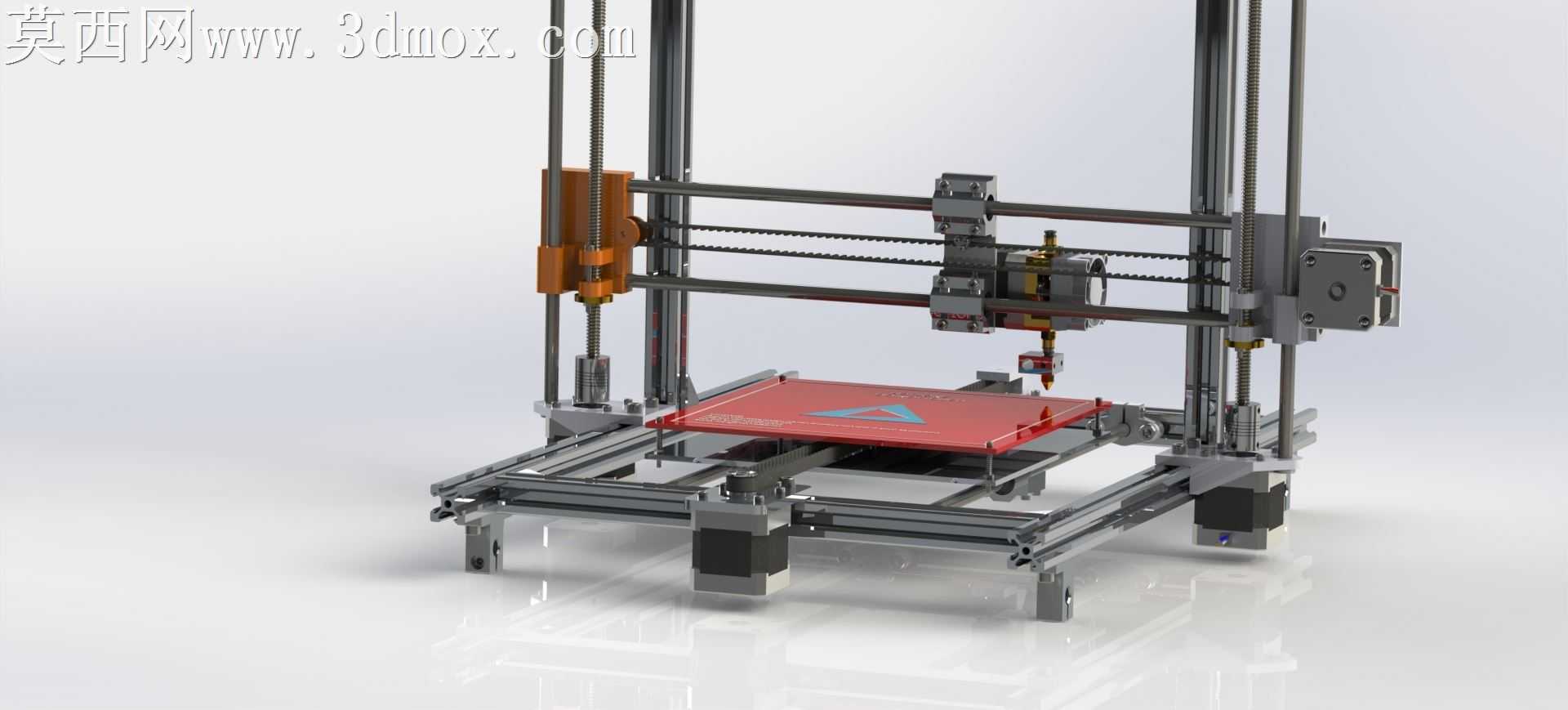

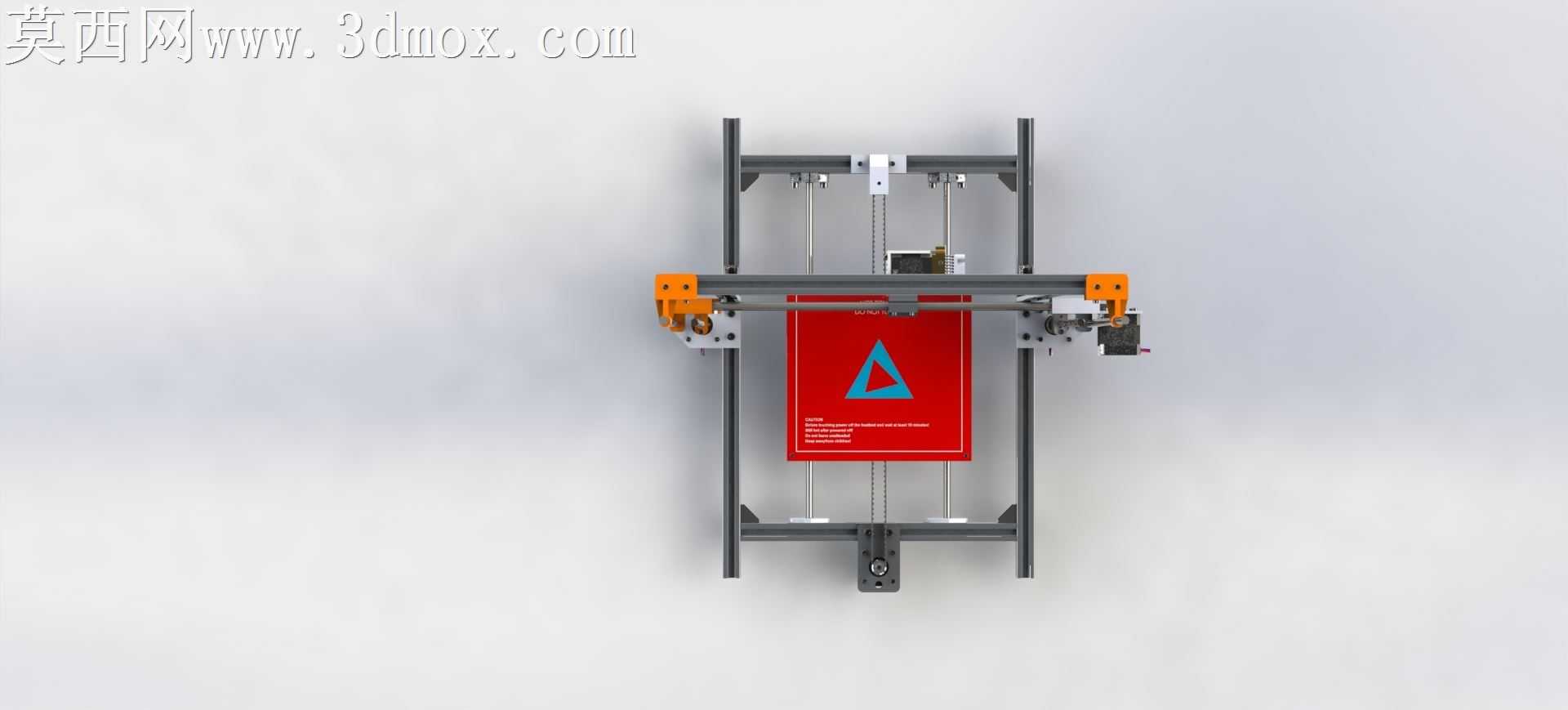

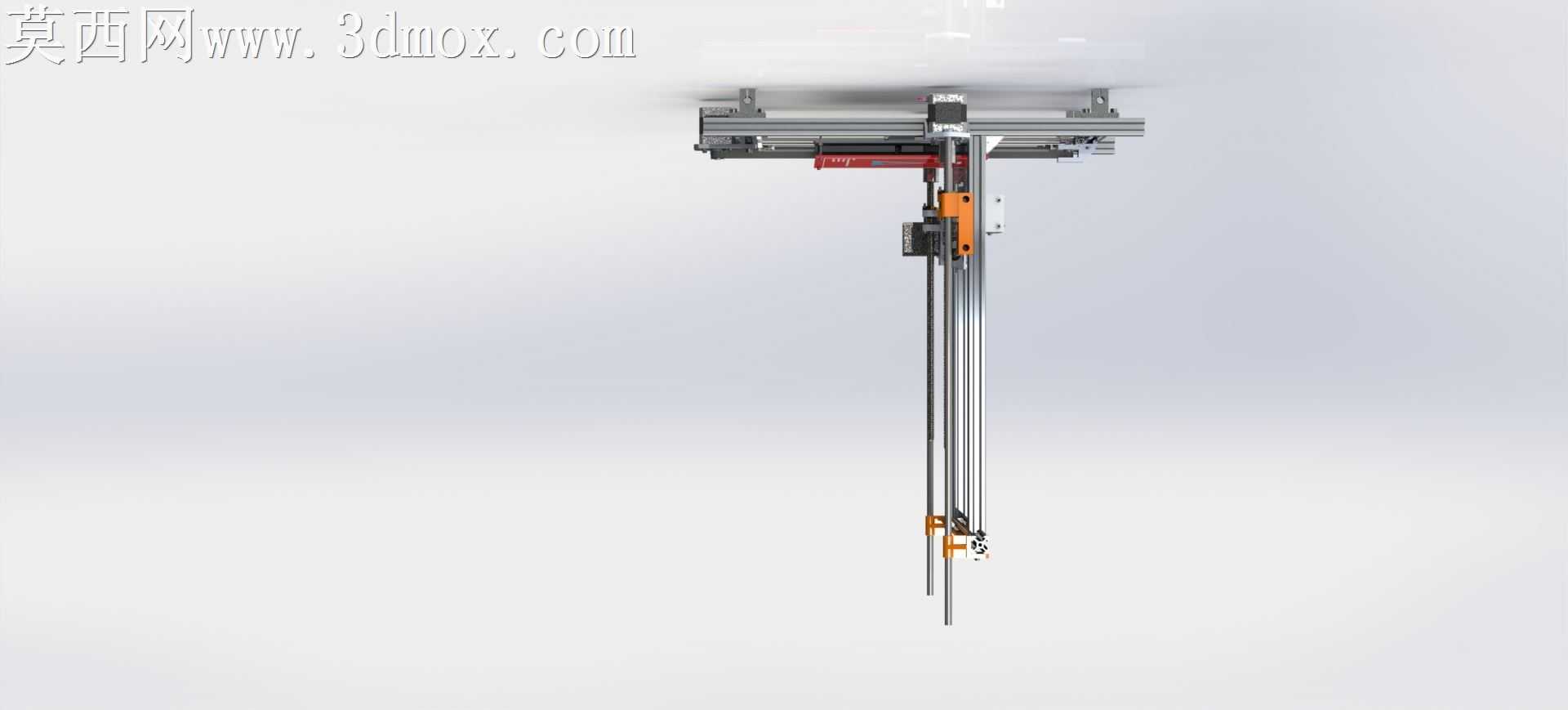

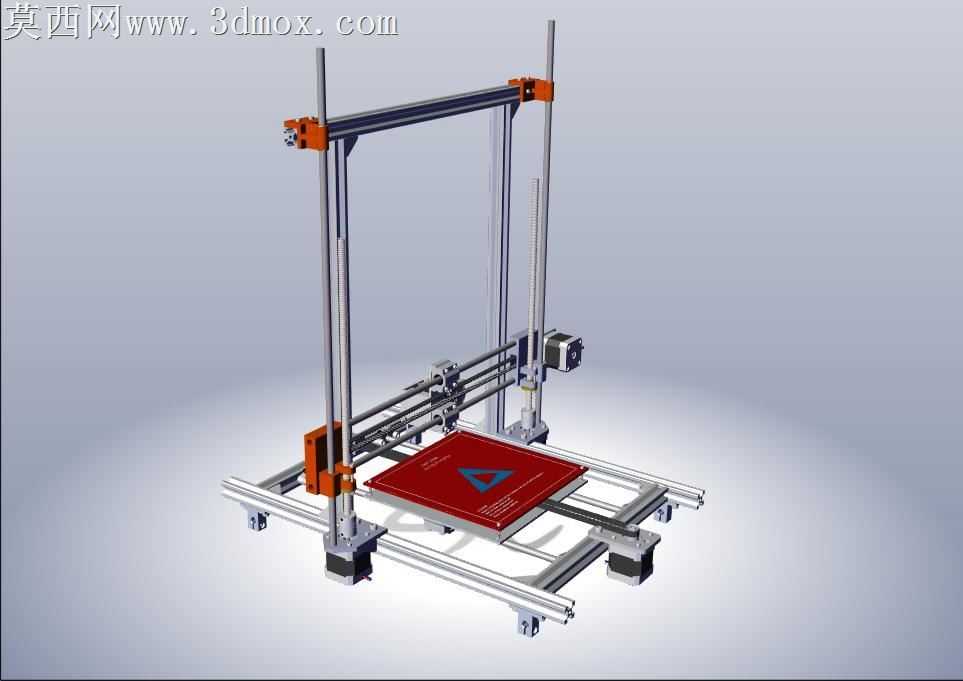

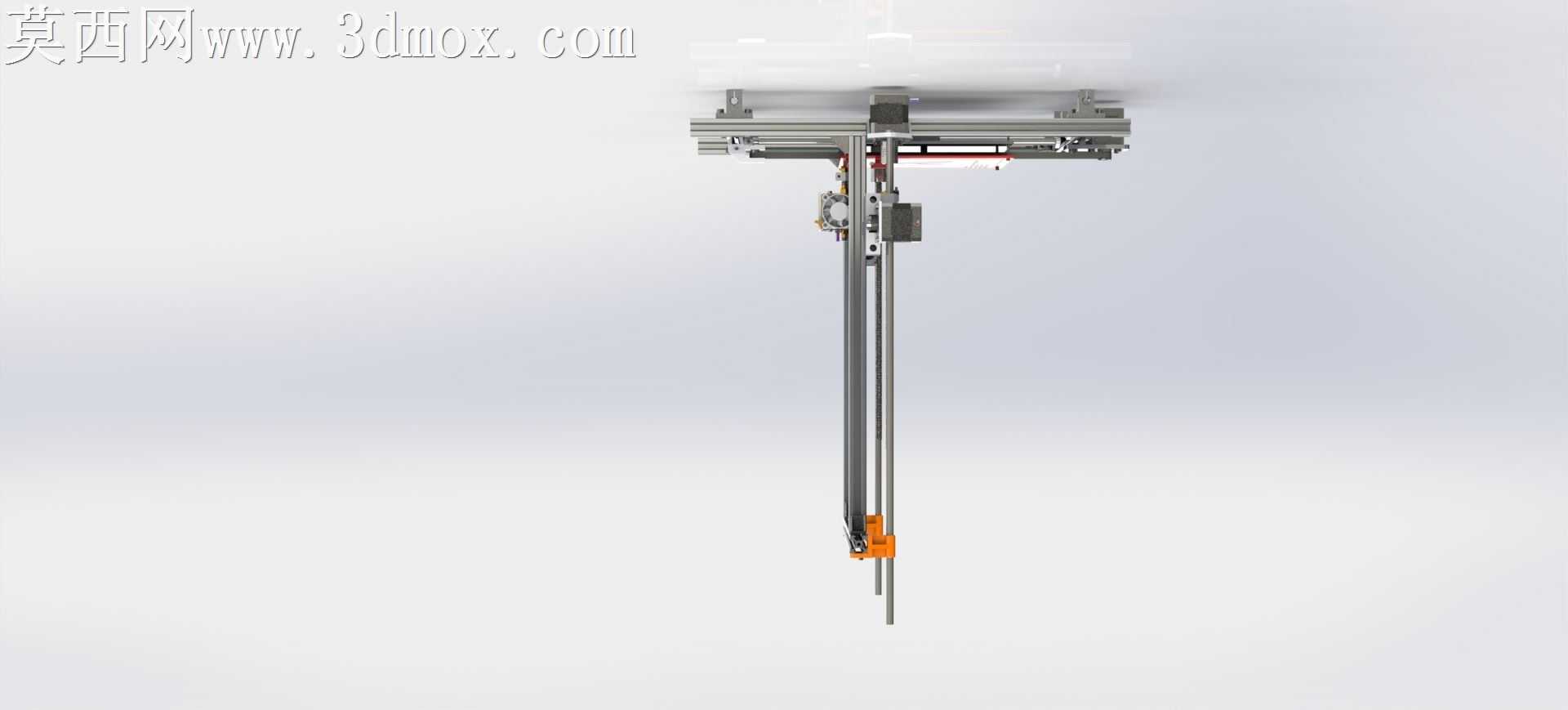

本作品为龙门式FDM熔融沉积型桌面3D打印机的完整三维设计模型，建模阶段严格遵循机械设计装配逻辑，对设备各功能模块进行了1:1等比例参数化构建，完整还原了设备的真实装配关系与运动逻辑。模型整体采用铝型材搭建矩形龙门框架作为主体承载结构，建模时对铝型材的槽道、端面连接孔位、角码连接结构都做了精细化还原，保证框架的结构刚性表现符合实际使用需求。X、Y、Z三个运动轴分别采用光轴导轨搭配同步带传动、丝杆传动的组合结构，建模过程中对导轨滑块的配合间隙、同步轮的齿形参数、丝杆的导程参数都做了精准匹配，同时还原了各轴的限位开关安装位、步进电机的安装法兰结构，确保运动机构的运动行程符合设计预期。挤出机构部分完整构建了远程送料挤出机的结构，包含散热块、喉管、加热块、喷嘴以及挤出送料齿轮组件，各零件的装配配合关系清晰，可直观展示熔融挤出的工作原理。打印平台采用玻璃面板搭配底部调平组件的结构，建模时还原了平台的调平旋钮、加热层安装结构，能够直观展示平台调平的调节逻辑。渲染阶段采用金属质感材质赋予铝型材框架、丝杆、光轴、螺丝等金属零件，采用哑光工程塑料材质赋予电机外壳、接线端子等塑料部件，采用半透明红色材质展示打印平台上的待打印样件，通过光影调整突出各部件的结构层次与装配关系，清晰呈现设备的机械美感。设计过程中充分考虑了桌面级设备的组装便捷性与维护便利性，各模块采用模块化设计思路，框架、运动轴、挤出头、平台均可独立拆装，既满足3D打印爱好者DIY组装的使用需求，也可作为3D打印设备教学的直观演示模型，帮助学习者快速理解FDM3D打印机的机械结构与工作原理。
