三轴应力状态莫尔圆应力分析计算工具

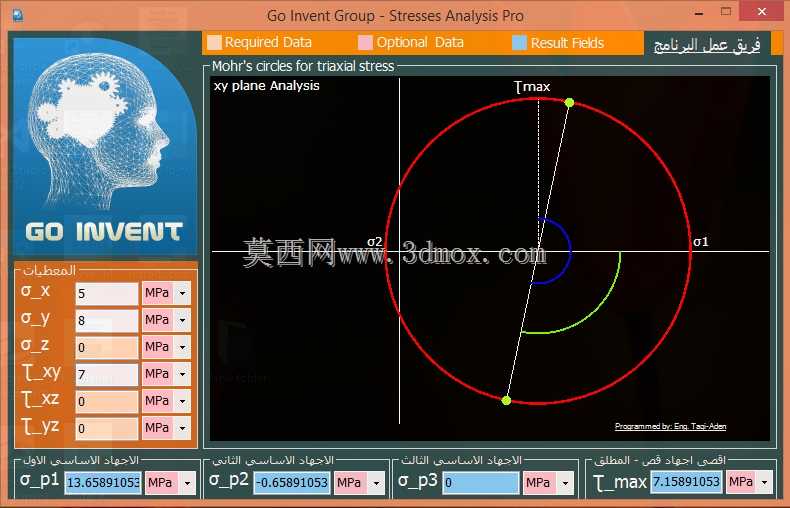

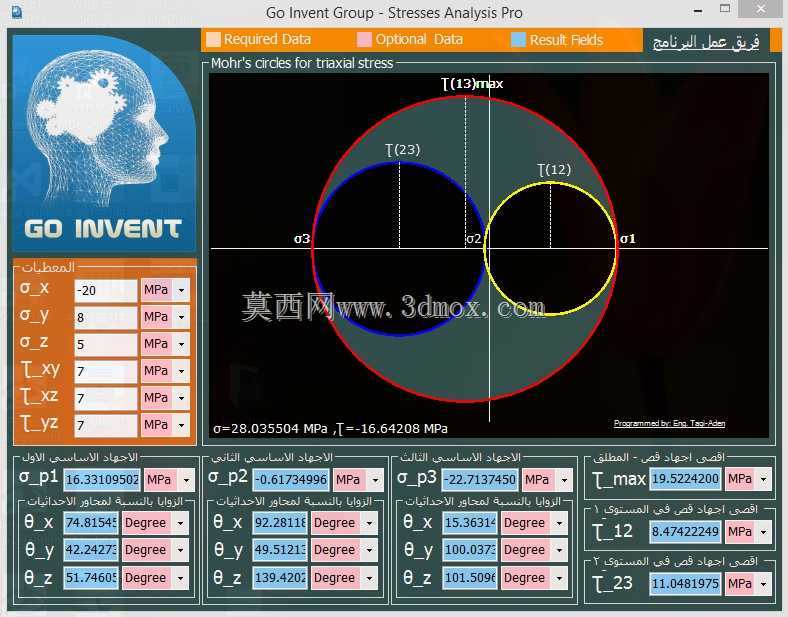

在结构件强度校核、金属材料塑性成型工艺分析、压力容器壁面应力检测、轴类零件扭转弯曲复合载荷验算这类日常工程场景里，应力状态的量化计算一直是绕不开的核心环节，很多现场工程师在处理多轴载荷工况时，很容易因为主应力方向判断偏差、最大剪应力取值错误，导致后续安全系数计算失真，要么给零件留过多冗余重量抬升制造成本，要么安全裕度不足引发服役过程中的断裂、塑性变形失效。这套应力分析计算逻辑围绕三轴应力状态的莫尔圆解析方法搭建，完全贴合材料力学中平面与空间应力状态的转换规则，能够覆盖从单向拉伸到三向复合载荷的全场景计算需求。从功能逻辑上看，它把应力张量的分量输入、主应力求解、应力圆绘制、极值剪应力计算几个环节做了串联，使用者只需要输入对应坐标系下的正应力、切应力分量，系统就能自动完成应力矩阵的特征值求解，直接输出三个主应力的数值与对应方向角，同时同步绘制三个两两组合的莫尔圆，直观圈定任意斜截面的应力取值范围，不用再手动做坐标变换、三角函数推导，能把原本十几分钟的手算过程压缩到几秒完成，还能避免手动计算时的符号错误、公式记错问题。在设计思路上，这套计算逻辑完全遵循工程力学的经典理论框架，没有做多余的功能叠加，所有输入输出项都对应实际工程中的应力测量、计算需求：输入侧的正应力、切应力项完全对应应变花测量得到的原始数据，工程师现场用应变仪采集到三个方向的线应变后，换算成应力分量就能直接代入计算，不需要再做额外的参数转换；输出侧除了主应力、最大剪应力的核心数值，还同步给出每个主应力对应的截面方位角，方便工程师在零件上标记危险截面的位置，对应做结构加强或者载荷优化。从使用边界来看，这套计算逻辑适配绝大多数各向同性金属材料的应力分析场景，不管是常温静载下的结构件强度校核，还是塑性加工过程中的屈服判断，都能通过莫尔圆的应力区间快速判断材料是否进入塑性状态——毕竟第三强度理论、第四强度理论的校核，本质上都依托主应力的准确计算，尤其是处理弯扭复合的轴类零件、受内压和外部载荷叠加的管道壁、过盈配合的接触面应力这类典型三轴应力场景时，三个莫尔圆围成的区域能直观展示所有可能的斜截面应力，帮工程师快速定位最危险的应力组合，不用再逐个截面验算应力值。很多刚入行的工程师在处理应力变换问题时，很容易混淆平面应力和三向应力的区别，误以为平面应力状态下最大剪应力就是平面内的极值，忽略了垂直于平面方向的主应力对最大剪应力的影响，这套计算逻辑会自动补全第三个方向的主应力计算，直接输出真正的三向应力状态下的最大剪应力，避免因为理论认知偏差导致的校核错误。在实际工程应用中，不管是做零部件的有限元分析后处理，对应提取节点的应力分量做危险点校核，还是现场用应变片实测设备运行时的关键点应力，这套计算逻辑都能作为可靠的辅助工具，把离散的应力分量转换成直观的莫尔圆图形和量化的主应力、剪应力数值，帮工程师快速完成强度判断，给后续的结构优化、工艺调整提供准确的力学依据。它的交互逻辑完全贴合工程人员的计算习惯，没有复杂的操作步骤，所有参数项都对应力学教材中的标准符号，不需要额外花时间学习操作，拿到手就能直接对接日常的应力计算需求，不管是做课程设计的工科学生，还是常年在现场处理设备故障、做结构设计的工程师，都能借助它提升应力分析的效率和准确率，减少手动计算带来的各类误差。
