PVC材质45度给排水弯头结构设计

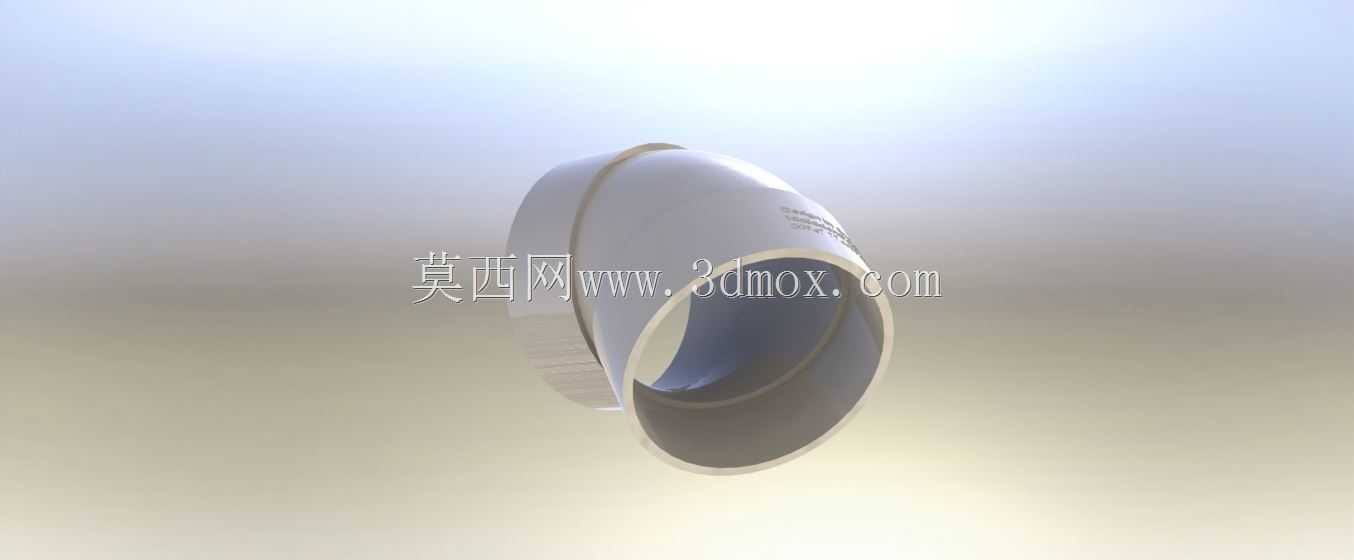

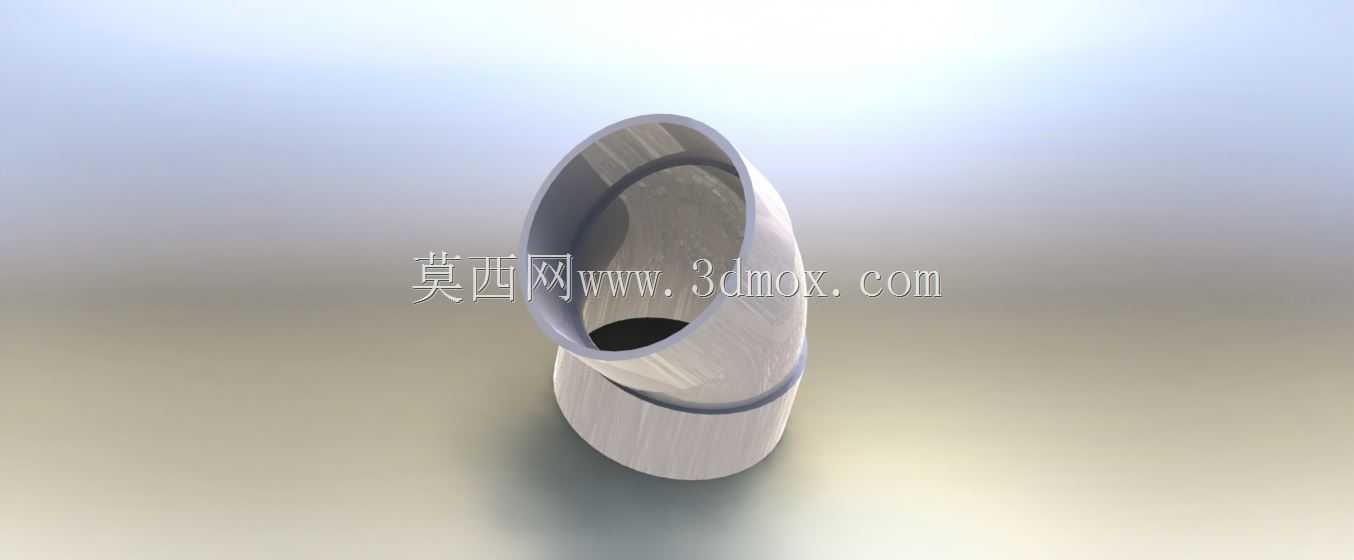

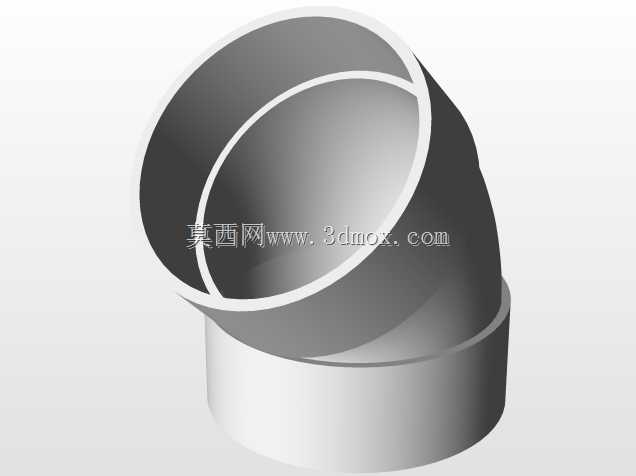

　　在民用建筑给排水、家装水路改造、小型工业流体输送管路的布设场景里，45度弯头是调整管路走向、规避布设障碍、降低管路流阻的核心配件之一，不同于90度弯头的直角转向，45度斜向转向能让管内流体的流向过渡更平缓，减少水流冲击带来的管路振动与噪音，同时降低管路局部压力损失，在需要小角度调整管路走向、绕开梁柱或其他预埋管线的场景中，这类弯头的使用频率远高于其他角度的转向配件。这款45度肘的整体结构采用等径双承口设计，两端承口的内径与对应规格的PVC管材外径做公差匹配，承口内部预留了粘接密封段的深度空间，安装时无需额外焊接或法兰固定，仅需在管材外壁与承口内壁均匀涂抹专用PVC粘接剂，插入后静置待粘接剂固化即可完成密封连接，安装操作门槛低，

　　适合现场快速施工。从结构设计逻辑来看，弯头的转弯段采用了大圆弧过渡的流道设计，转弯处的内壁没有直角折角，能避免流体在转弯位置形成涡流区，减少流体中杂质在弯头位置的沉积概率，长期使用时不容易出现管路堵塞的问题；弯头的外壁在转弯受力位置做了局部加厚处理，因为管路通水后，转弯位置会受到流体持续的侧向冲击力，加厚的外壁结构能提升弯头的承压能力，避免长期受压出现开裂渗漏的问题，同时外壁的加厚段做了圆弧过渡，没有尖锐的棱角，在运输和现场搬运过程中不容易出现磕碰破损。从安装边界来看，这款弯头的两个承口轴线呈45度夹角，安装前需要提前核算两端连接管材的延伸长度，预留出承口插入的深度尺寸，避免管材插入深度不足导致连接强度不够、出现渗漏脱落的问题；

　　弯头的整体外形轮廓没有外凸的安装耳或法兰结构，布设时占用的安装空间更小，在墙面开槽预埋、吊顶内隐蔽布设这类空间受限的场景中，能适配更狭窄的布设空间，不需要额外扩大开槽或预留空间。在实际工程应用中，这类45度弯头常和同规格的直接、三通、90度弯头搭配使用，组成完整的管路系统，比如在卫生间排水横管与立管的连接位置，使用两个45度弯头组合替代单个90度弯头，能大幅提升排水的通畅度，减少排水时的水封破坏概率，降低管道返味的风险；在家装给水线路改造中，遇到墙面与顶面交接位置的管路转向，使用45度弯头能让管路走向更顺直，减少水管弯折带来的水阻，提升末端出水的流量。建模过程中，针对承口与管材的配合公差做了精准的参数设定，

　　承口内径的公差范围控制在合理区间，既保证管材能顺利插入，又能保证粘接后有足够的接触面积实现密封；流道的圆弧曲率经过反复调整，在保证整体外形尺寸紧凑的前提下，尽可能放大转弯处的流道曲率半径，降低流体经过时的阻力损失；外壁的脱模斜度也做了适配注塑生产的参数设定，方便批量注塑生产时顺利脱模，提升生产效率，减少产品的成型缺陷。
