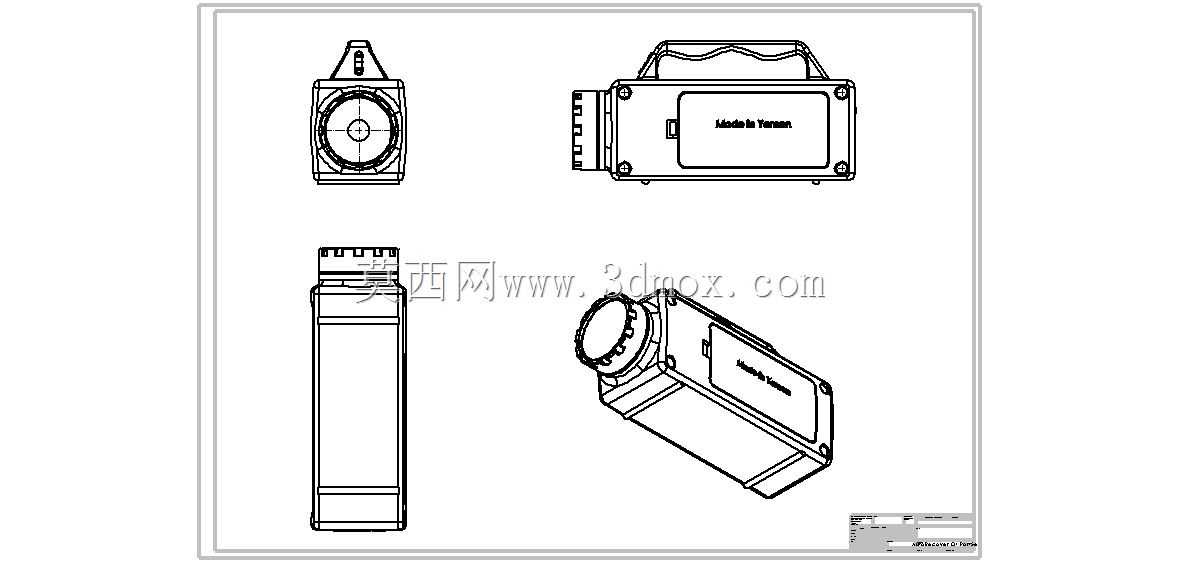

方壳便携强光手持照明设备结构设计

这款手持照明设备的结构设计，首先围绕户外作业、设备检修、应急巡查这类高频使用场景做了针对性优化，区别于传统圆筒形手电的握持逻辑，方型壳体的设计首先解决了放置时易滚动滑落的问题，在检修现场的设备台面、脚手架平台上临时放置时，能稳定贴合平面，不会因坡面或轻微震动滚落造成设备损坏。从功能特性来看，前端采用带螺纹锁紧的金属灯头圈，可兼容不同规格的反光杯与透镜组件，满足聚光远射、泛光大面积照明的切换需求，灯头与壳体衔接处做了台阶式止口结构，配合密封圈可实现日常防泼溅、防尘的防护等级，适配雨天户外作业、多粉尘车间巡检的使用环境。壳体侧面预留的翻盖式仓体，可用于放置备用电池或者小型维修配件，翻盖与壳体之间采用卡扣式锁紧结构，单手即可操作开启，不需要额外借助工具，在戴劳保手套的作业场景下也能顺畅操作。设计思路上没有追求过度轻量化的薄壁结构，壳体壁厚做了均匀的加厚处理，边角位置全部做了R角过渡，既可以降低跌落时的应力集中，避免壳体开裂，也能提升握持时的贴合手感，长时间手持作业不会硌手。安装边界方面，壳体侧面预留了标准的挂绳孔位，可搭配腕带、肩挂扣使用，也能适配通用的手电夹持支架，固定在安全帽、设备机架上作为固定照明点使用，尾部的平面设计可支持倒立放置，作为临时台灯光源满足局部作业照明需求。内部腔体的布局做了分区设计，电池仓与驱动电路板之间设置了隔离筋，避免电池晃动时碰撞电路板造成接触不良，所有内部筋位的厚度均匀，避免注塑生产时出现缩痕、变形等缺陷，壳体上的固定孔位全部做了铜嵌件预埋的设计，反复拆装螺丝也不会出现滑牙问题，适合长期高频次的工业场景使用。灯头的金属外圈采用滚花设计，调节照射角度或者更换透镜时，手部沾有油污、汗液也能顺畅拧动，不会出现打滑的情况。
