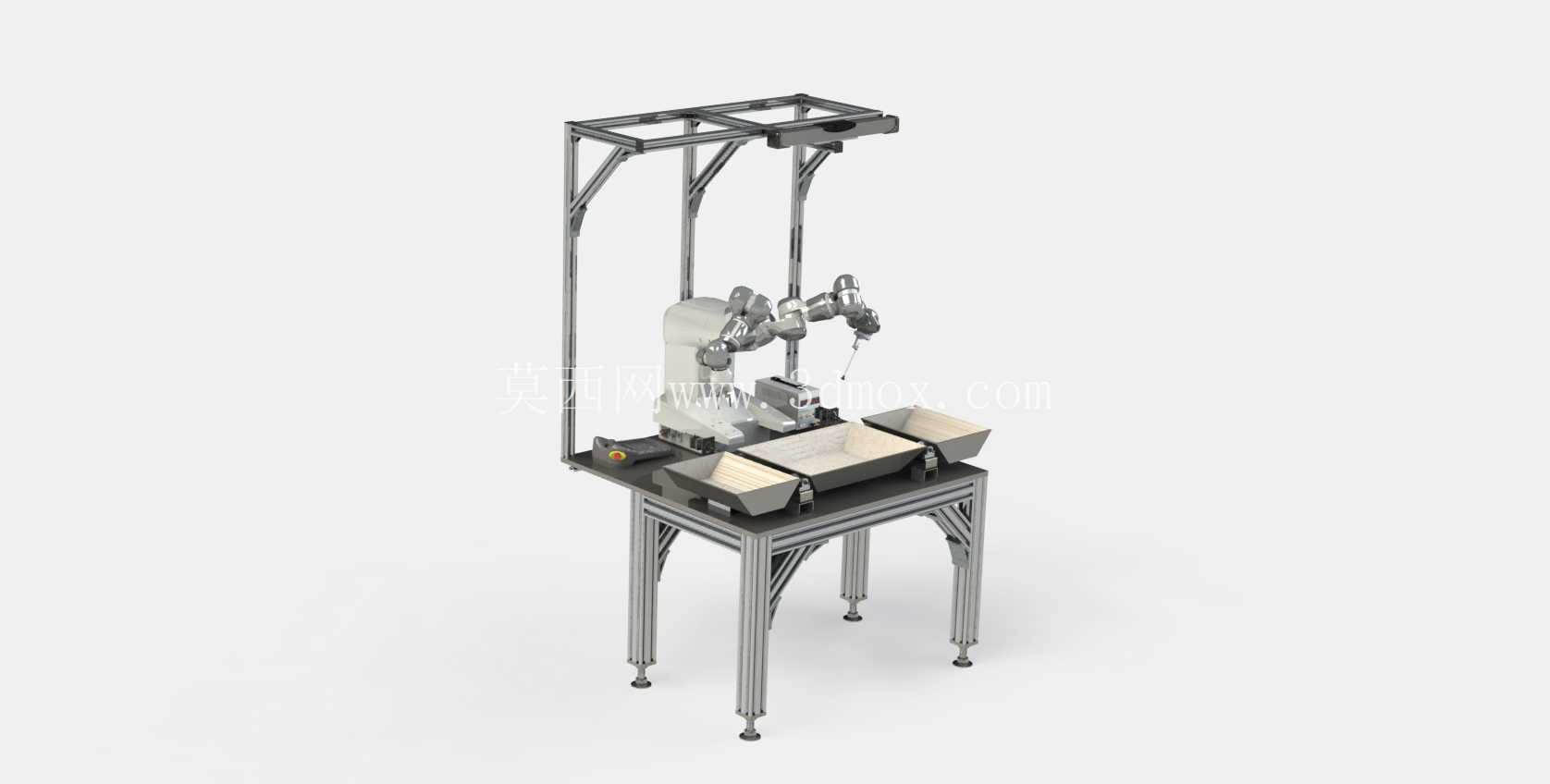

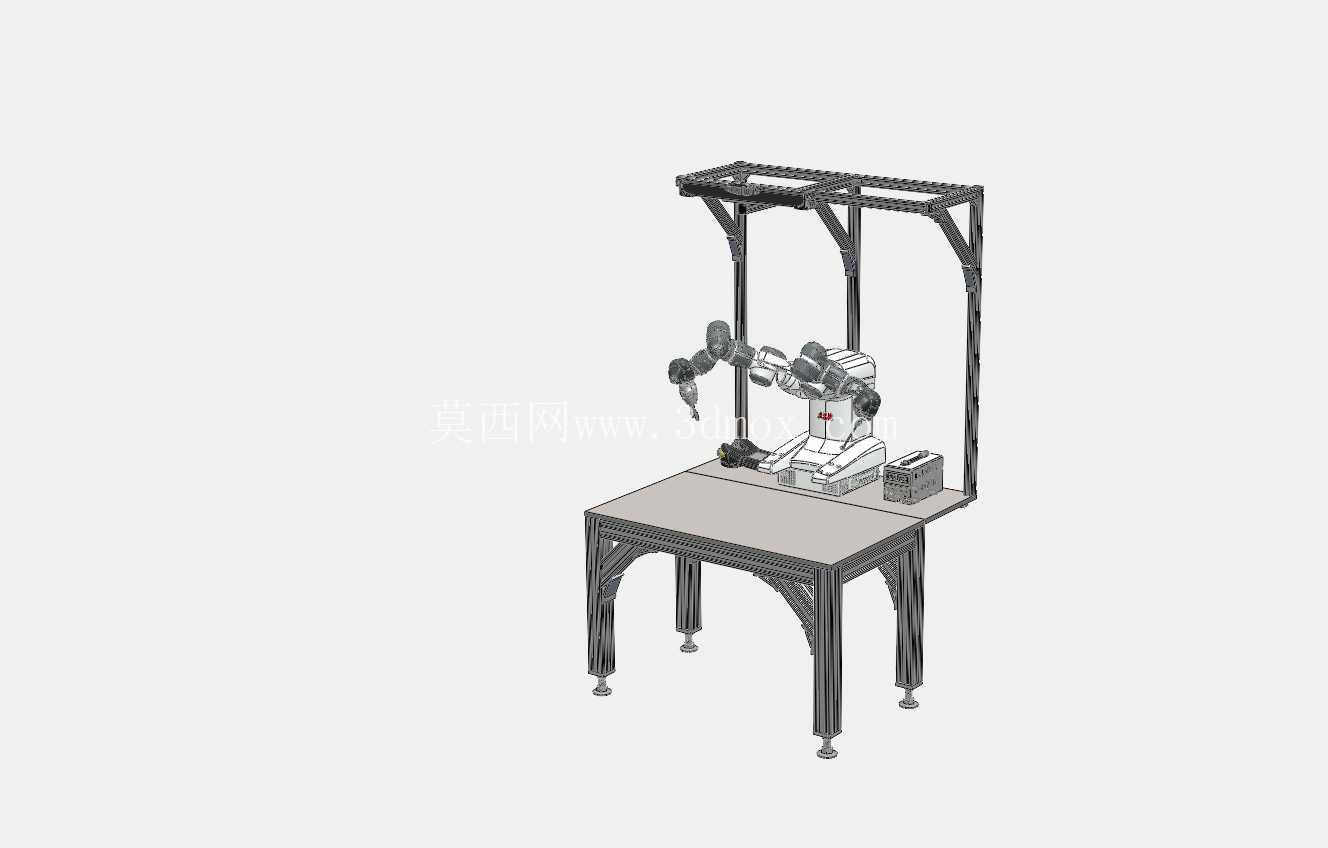

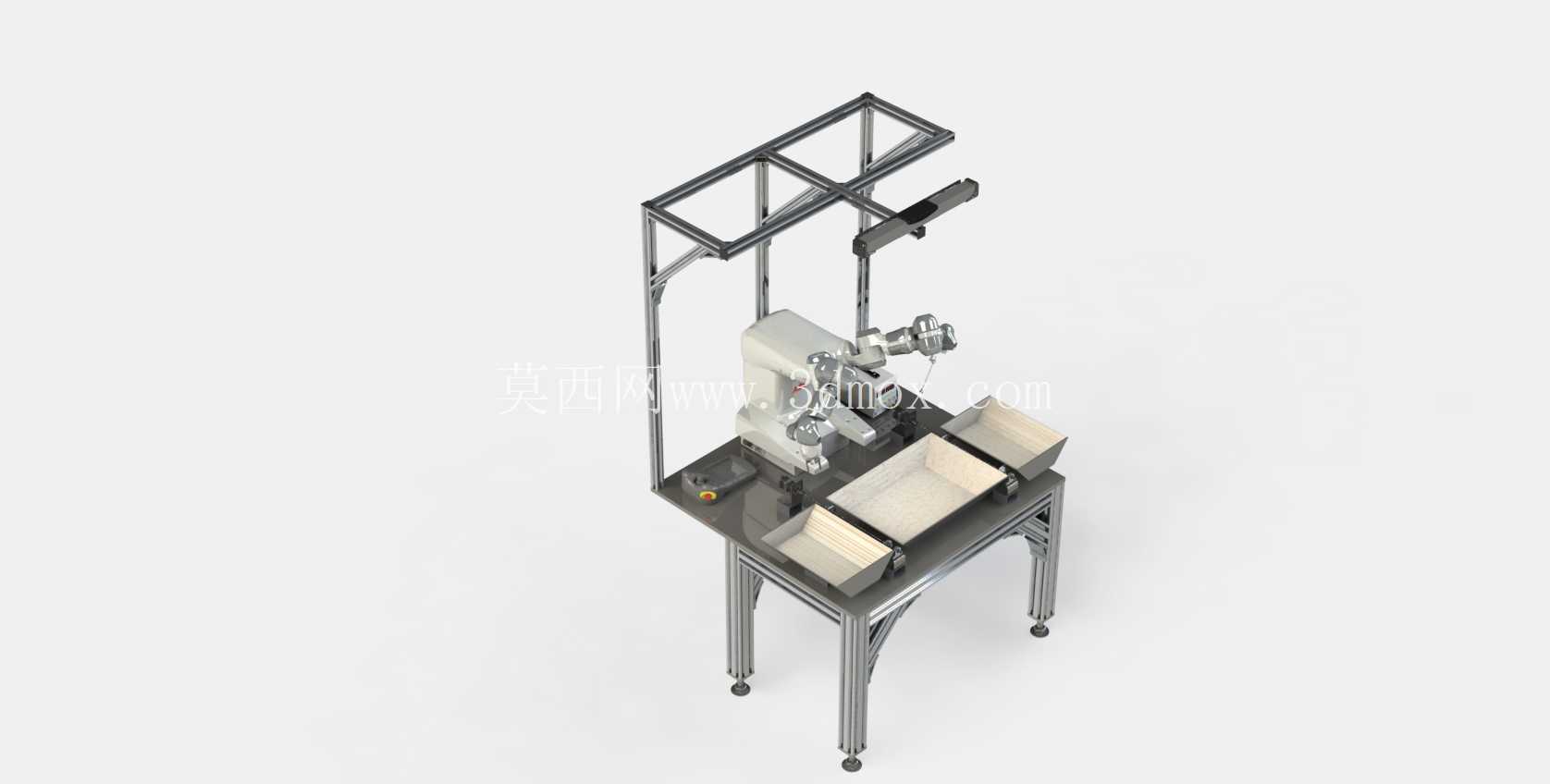

双臂协作机器人作业支撑平台结构设计

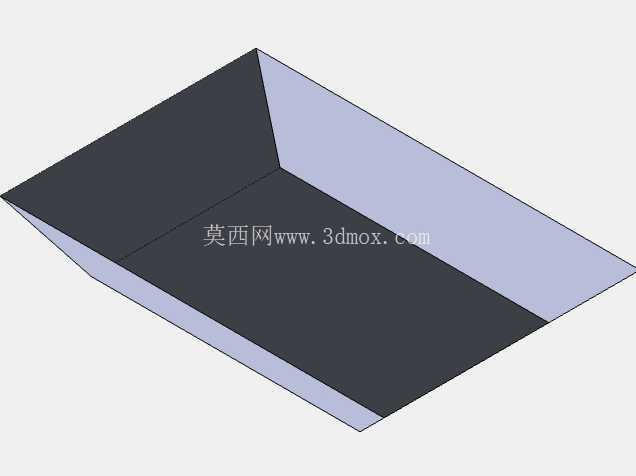

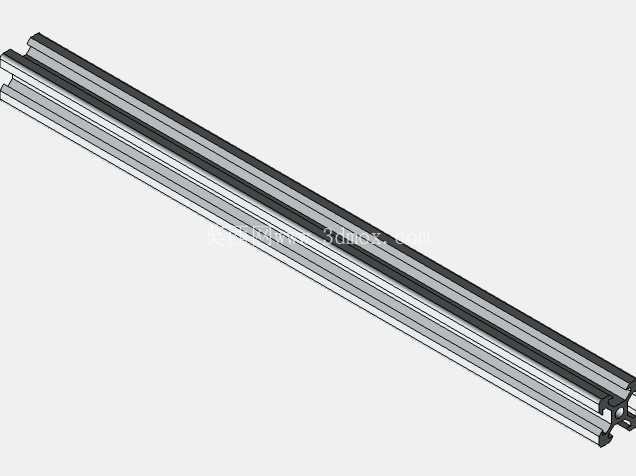

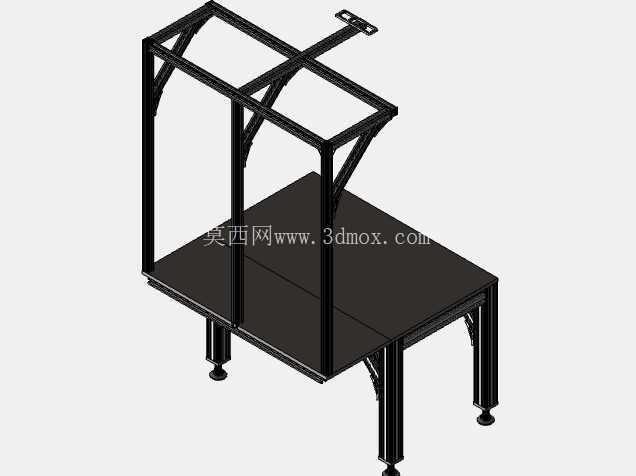

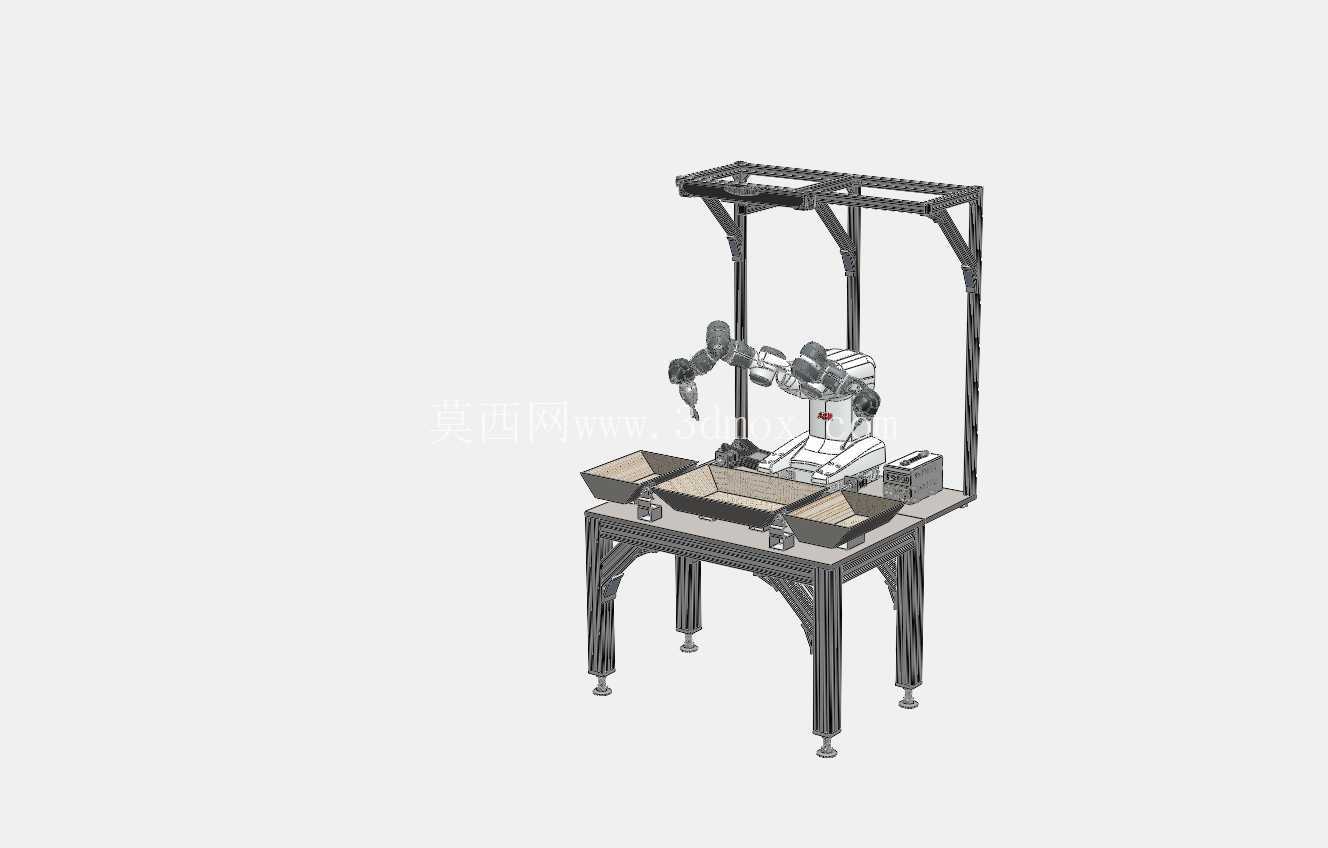

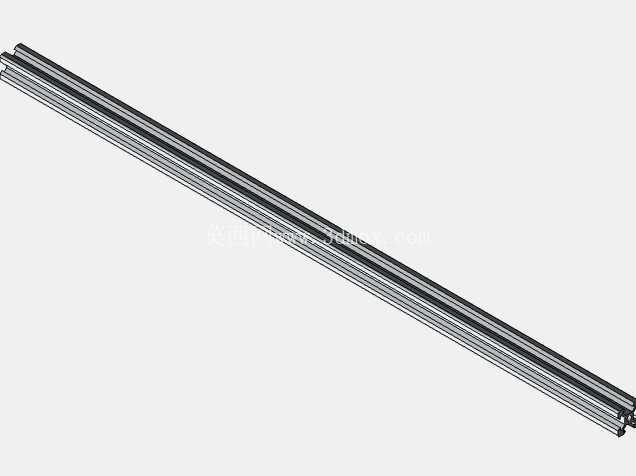

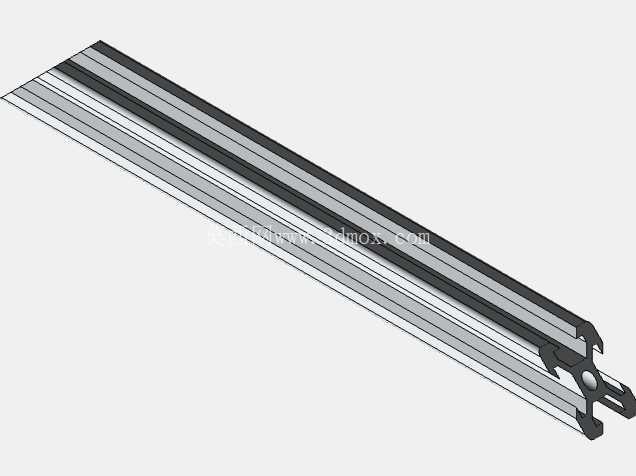

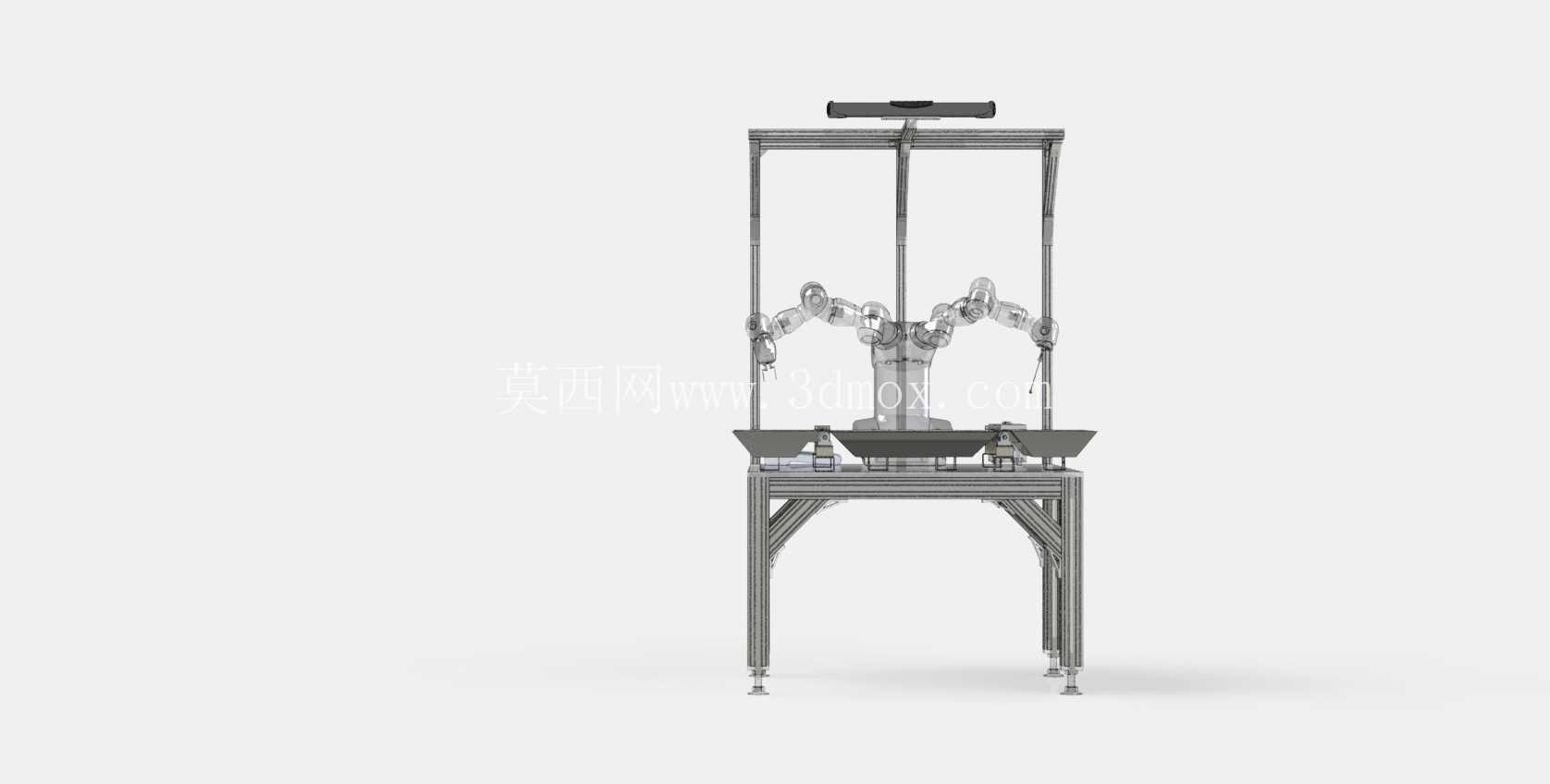

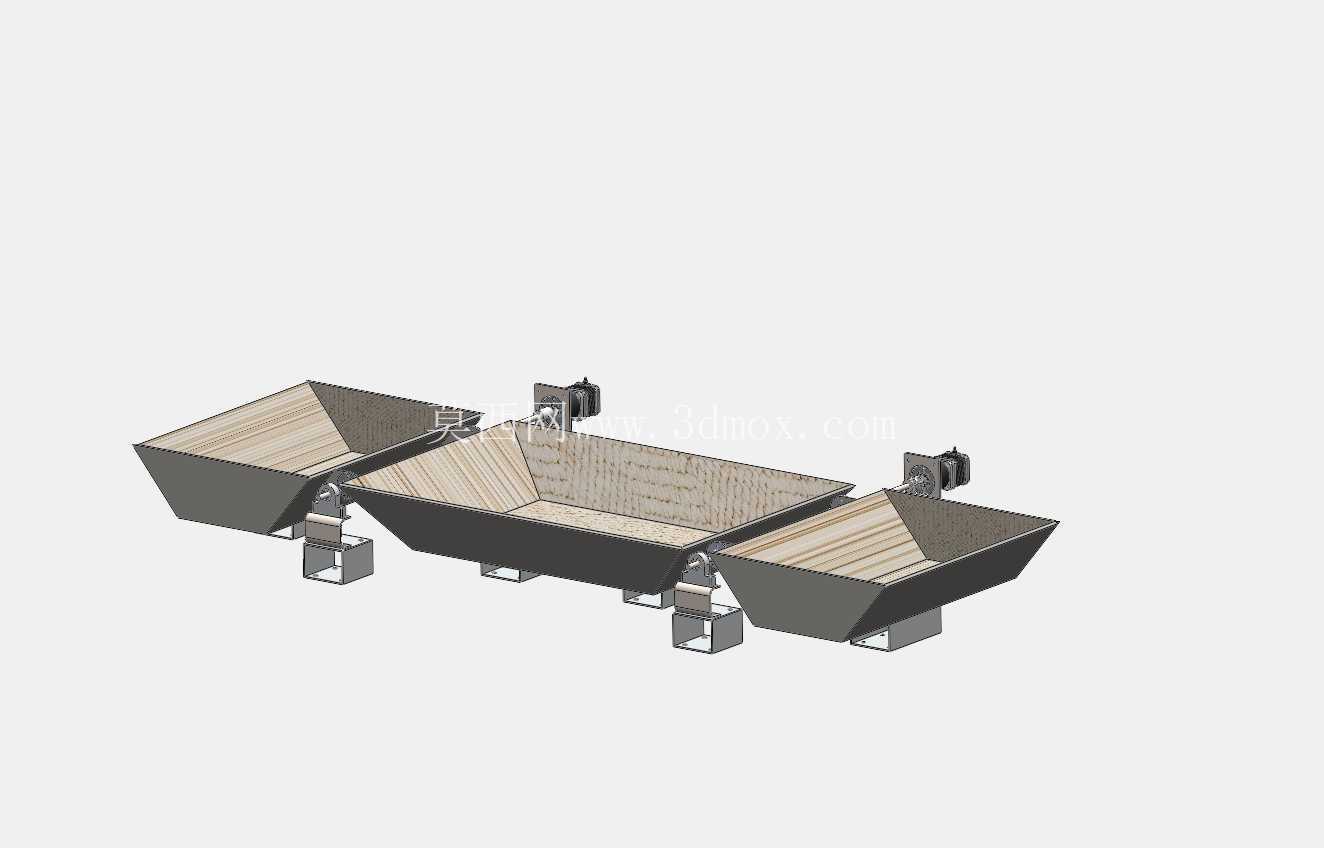

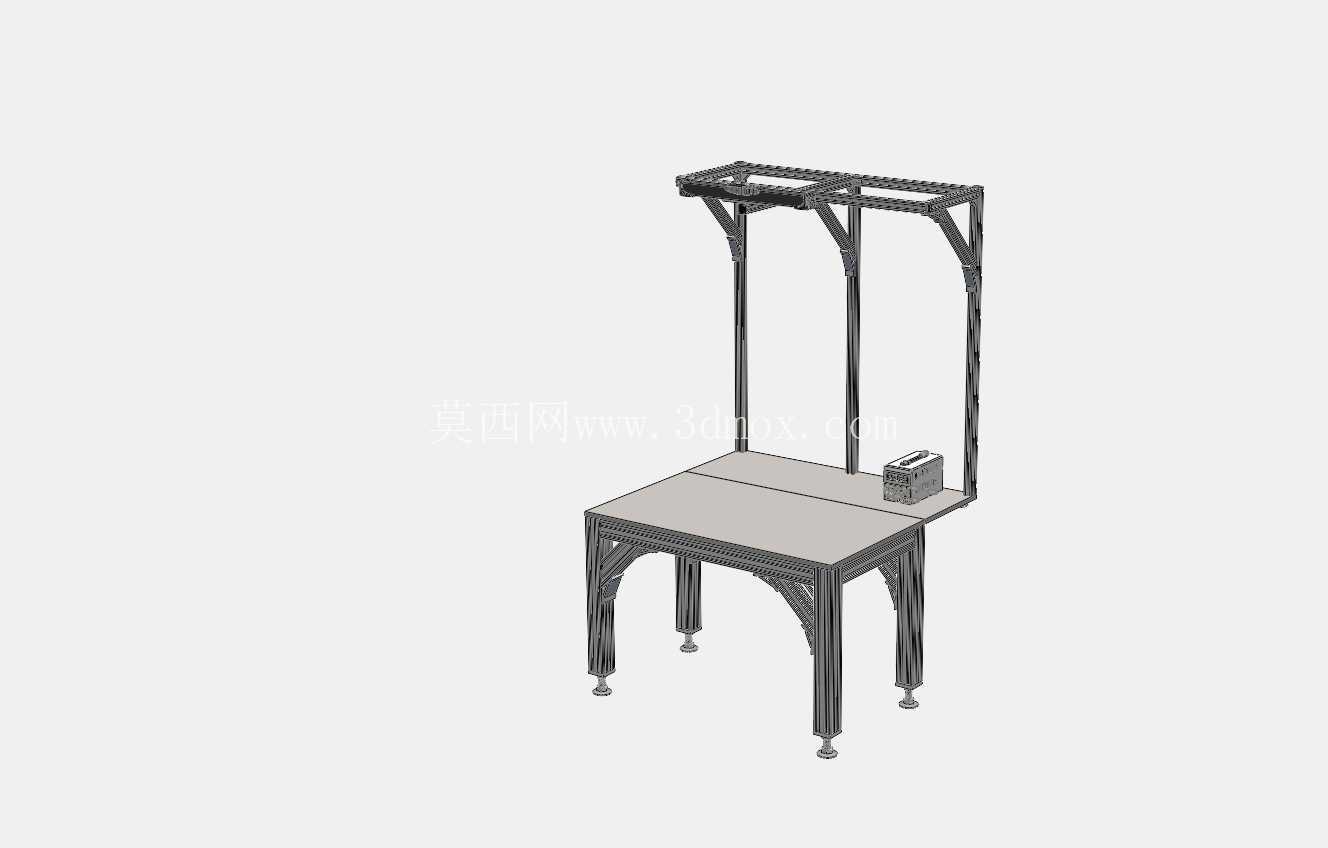

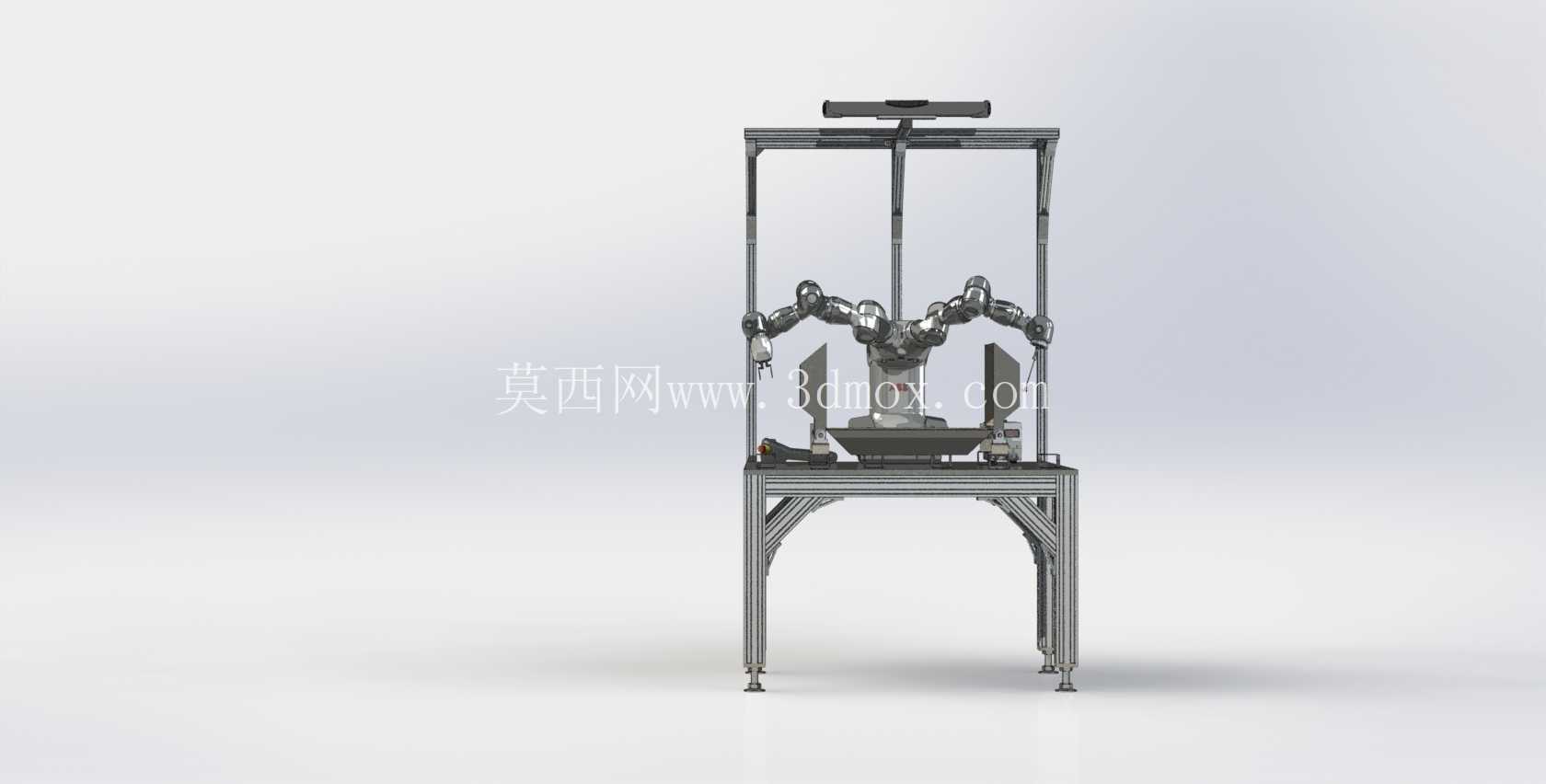

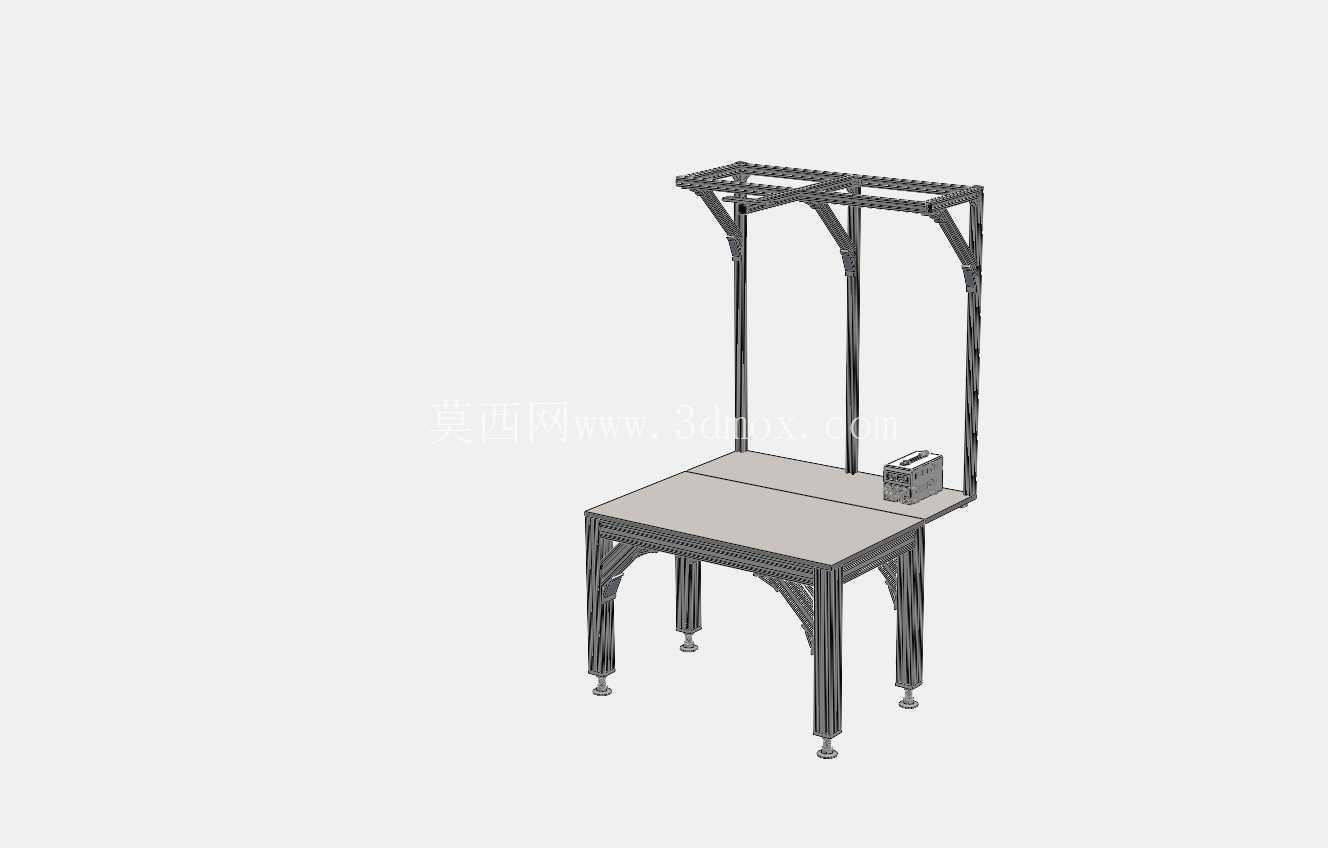

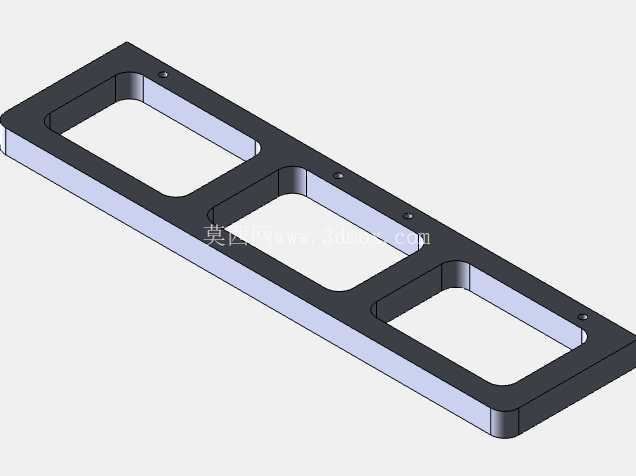

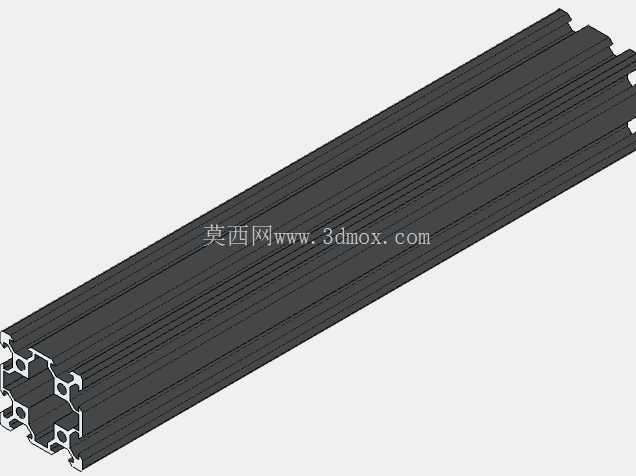

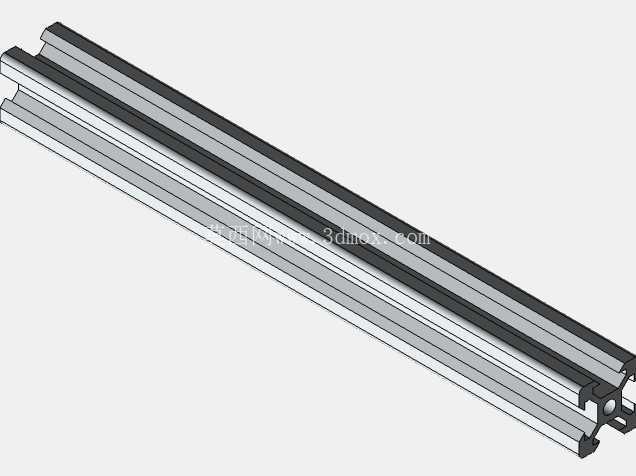

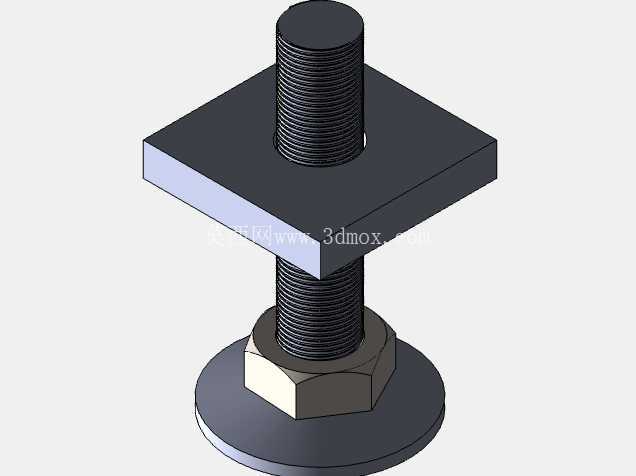

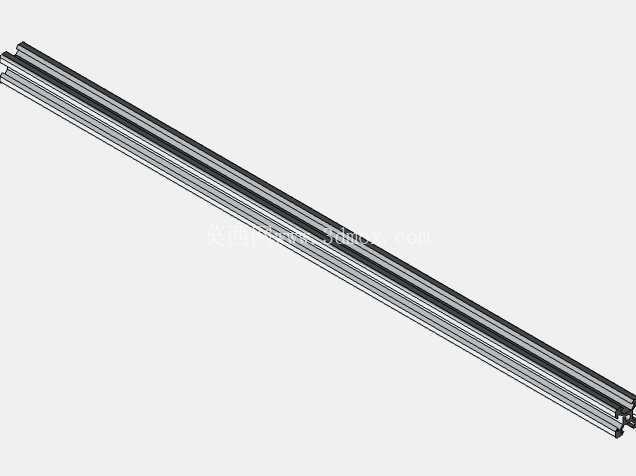

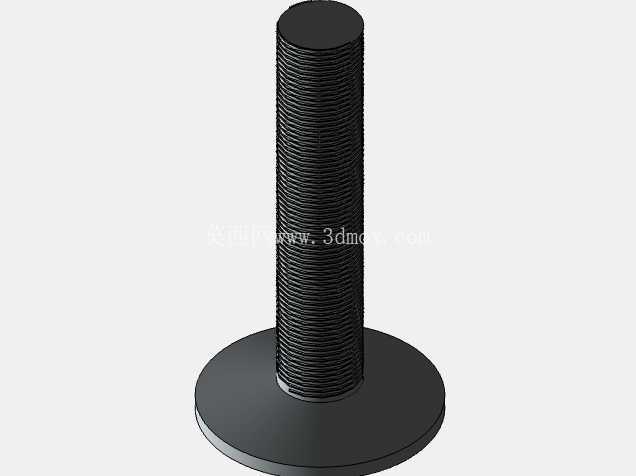

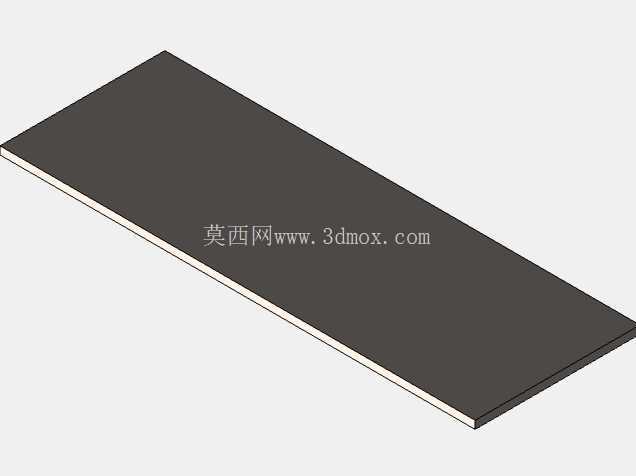

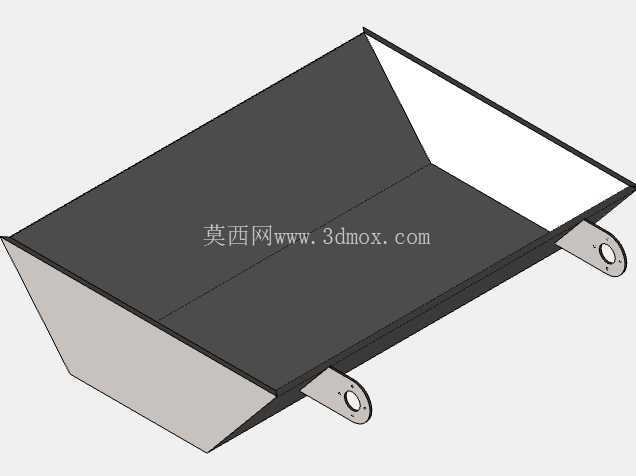

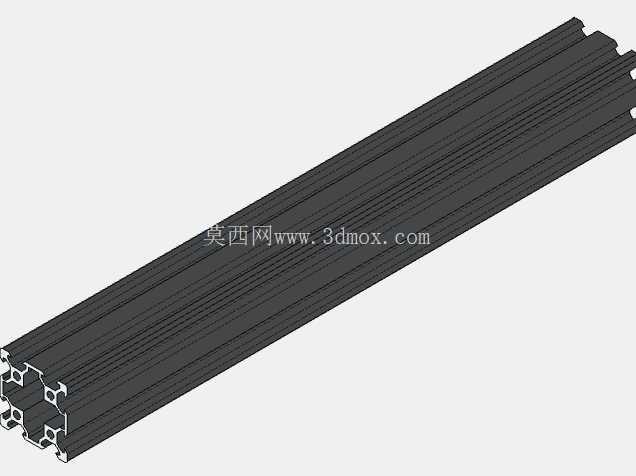

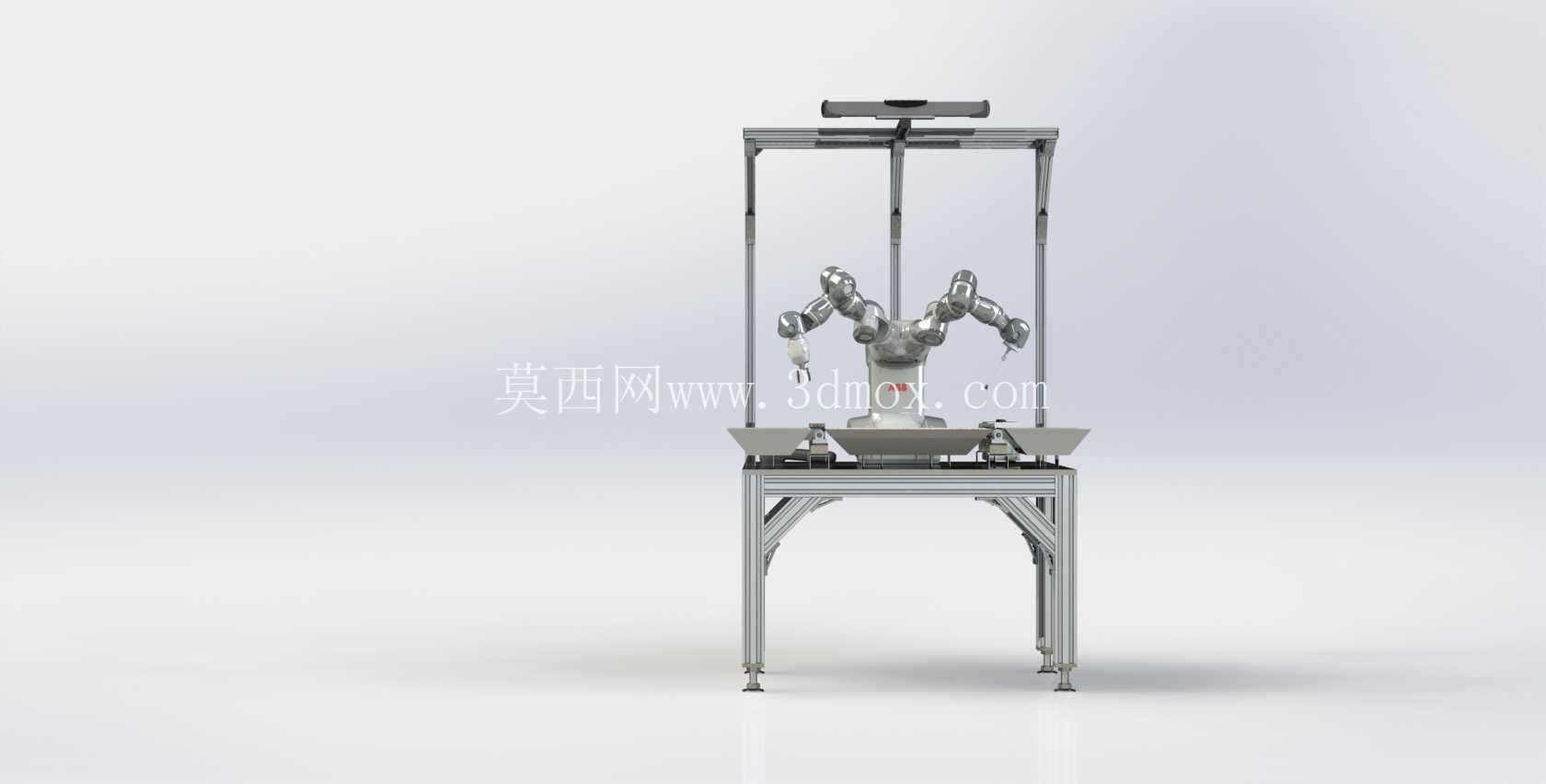

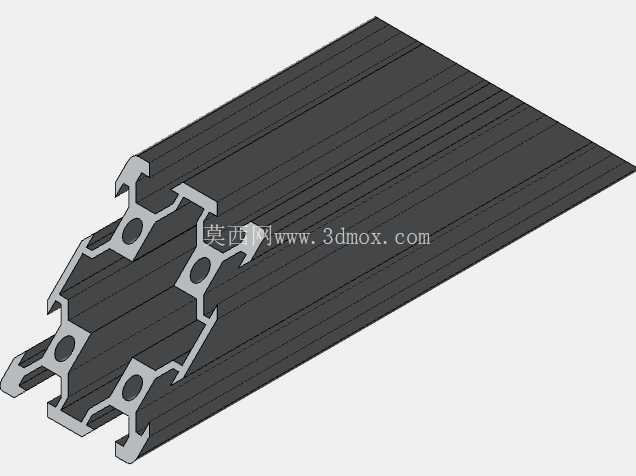

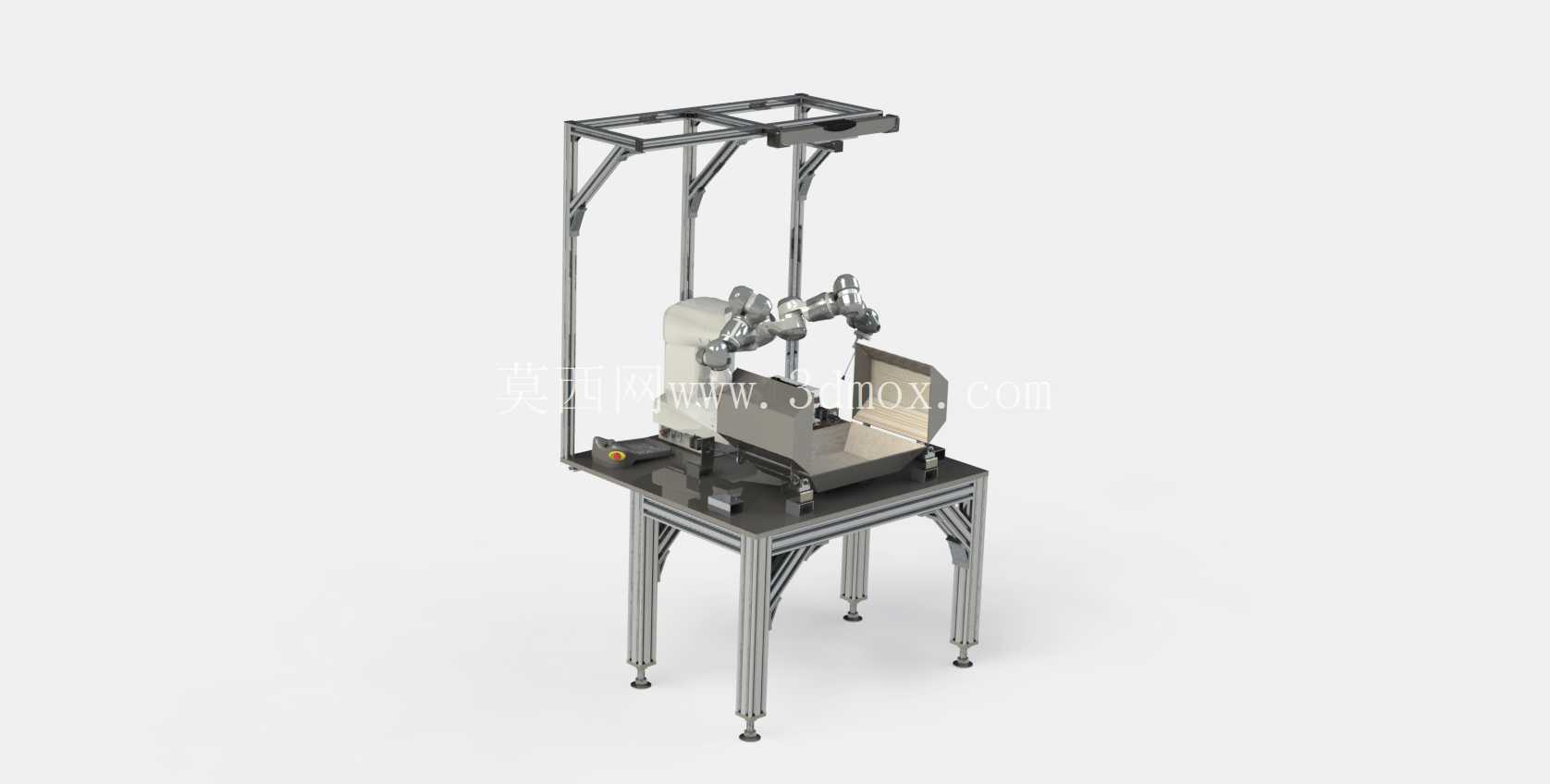

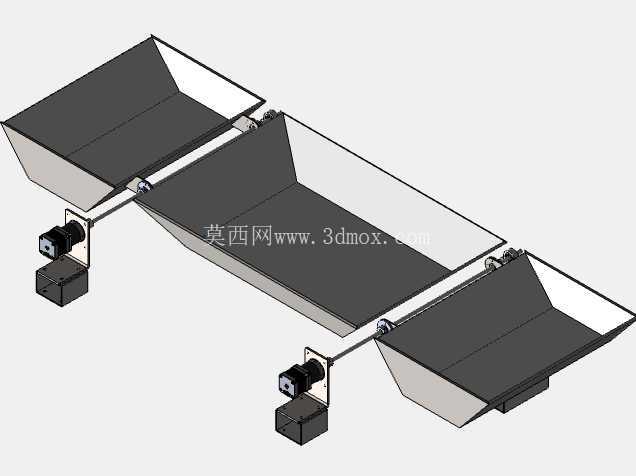

　　这套双臂协作作业平台的设计初衷，是为双臂协同抓取算法验证、柔性装配工艺调试提供实体化的硬件承载基础，区别于常规单臂工业机器人的独立作业台架，整个结构从底层支撑到上部安装位都围绕双臂协同的作业特性做了针对性适配。先从安装边界说起，台架主体采用工业铝型材拼接成型，底部配置可调脚杯，可适应车间地面0-15mm的平整度误差，安装时不需要额外做预埋地基，只需要将四个脚杯调整至水平仪显示整体平面度误差不超过0.2mm/m即可投入使用，整体占地尺寸控制在1.2m×0.8m的矩形范围内，高度方向从地面到机械臂安装基准面为0.9m，刚好匹配成年人站立操作的作业高度，也适配常规工业安全围栏的内部安装空间，不需要对现有生产线的围栏尺寸做额外改造。上部的框架结构采用4040系列铝型材搭建，顶部预留了视觉传感器、光源模块的安装槽位，槽位采用通用T型螺栓接口，可兼容市面主流的工业相机、3D结构光传感器的安装尺寸，不需要额外打孔加工，调整传感器安装位置时只需要松开T型螺栓即可沿型材槽道滑动调整，调试效率比传统钢板焊接支架提升60%以上。平台中部的双臂安装位采用一体化加工的安装基板，基板平面度加工公差控制在0.05mm以内，两个机械臂的安装孔位同轴度误差不超过0.02mm，保证双臂运动时的基坐标系标定误差控制在允许范围内，避免因安装基准偏差导致协同作业时出现运动干涉、轨迹偏差的问题。作业台面下方预留了工件暂存位，暂存位采用快换式托盘设计，可根据不同的作业场景更换对应形状的料盘，不管是小零件分拣、精密元器件装配还是工具快换测试，都能快速适配对应的物料承载需求。从实际应用场景来看，这类平台目前主要用在3C电子行业的精密装配工位、实验室的机器人抓取算法验证场景、以及职业院校的工业机器人实训教学场景，在3C装配场景中，双臂可协同完成螺丝锁付、排线插接、壳体贴合等单臂难以完成的复杂操作，相比人工装配一致性提升40%以上；在算法验证场景中，平台预留了充足的电气走线槽，可将机器人控制器、视觉处理器、IO模块都集成在台架下部的电气安装仓内，不需要额外布置外置电气柜，减少实验室的空间占用；在实训教学场景中，台架四周预留了安全光栅的安装位，可快速搭建安全防护系统，避免学员调试时出现安全事故。设计过程中特意规避了传统焊接台架的缺陷，所有连接部位都采用标准紧固件拼接，后期如果需要调整台架高度、扩展安装位，只需要更换对应长度的铝型材即可，不需要整体切割焊接，维护改造成本仅为焊接台架的20%。另外考虑到双臂高速运动时的振动问题，台架底部的横撑采用交叉加强结构，在机械臂以1m/s的最大速度运行时，台面的振动幅值不超过0.03mm，不会因为振动导致视觉识别出现偏差，也不会影响精密装配的作业精度。平台的物料落料位置设置在两个机械臂作业区间的中心位置，不管是左臂还是右臂抓取的工件，都能以最短运动轨迹将工件放置到落料口，减少无效运动路径，提升整体作业节拍。值得注意的是，当前版本的平台预留了部分扩展接口，包括末端工具快换装置的气路接口、力传感器的线缆走线通道，后续可根据实际作业需求加装对应的功能模块，不需要对主体结构做破坏性改动。
