高传动比紧凑型双摆线齿轮变速装置

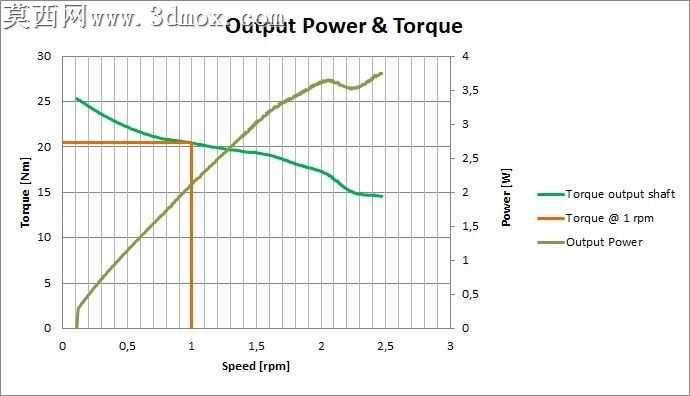

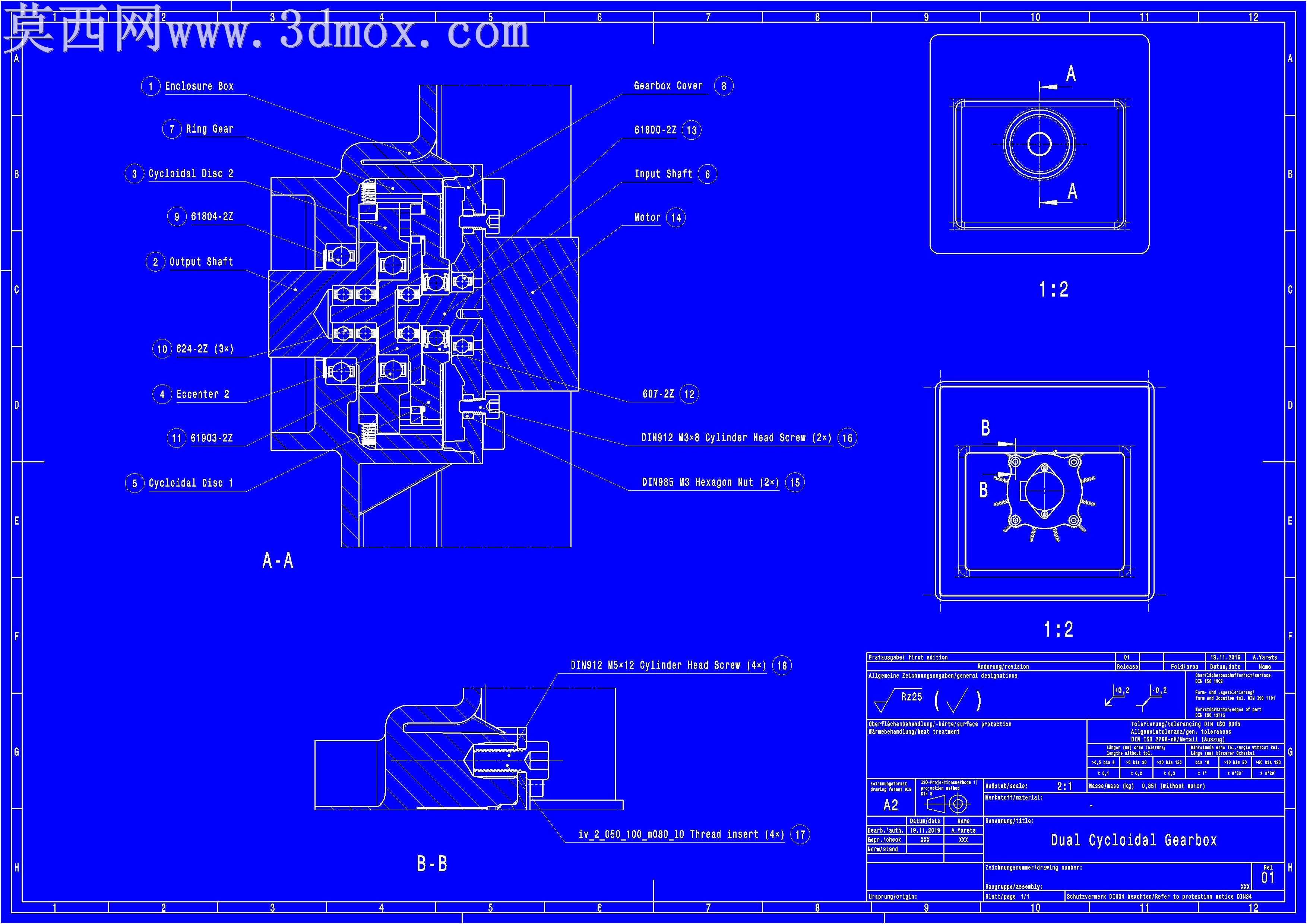

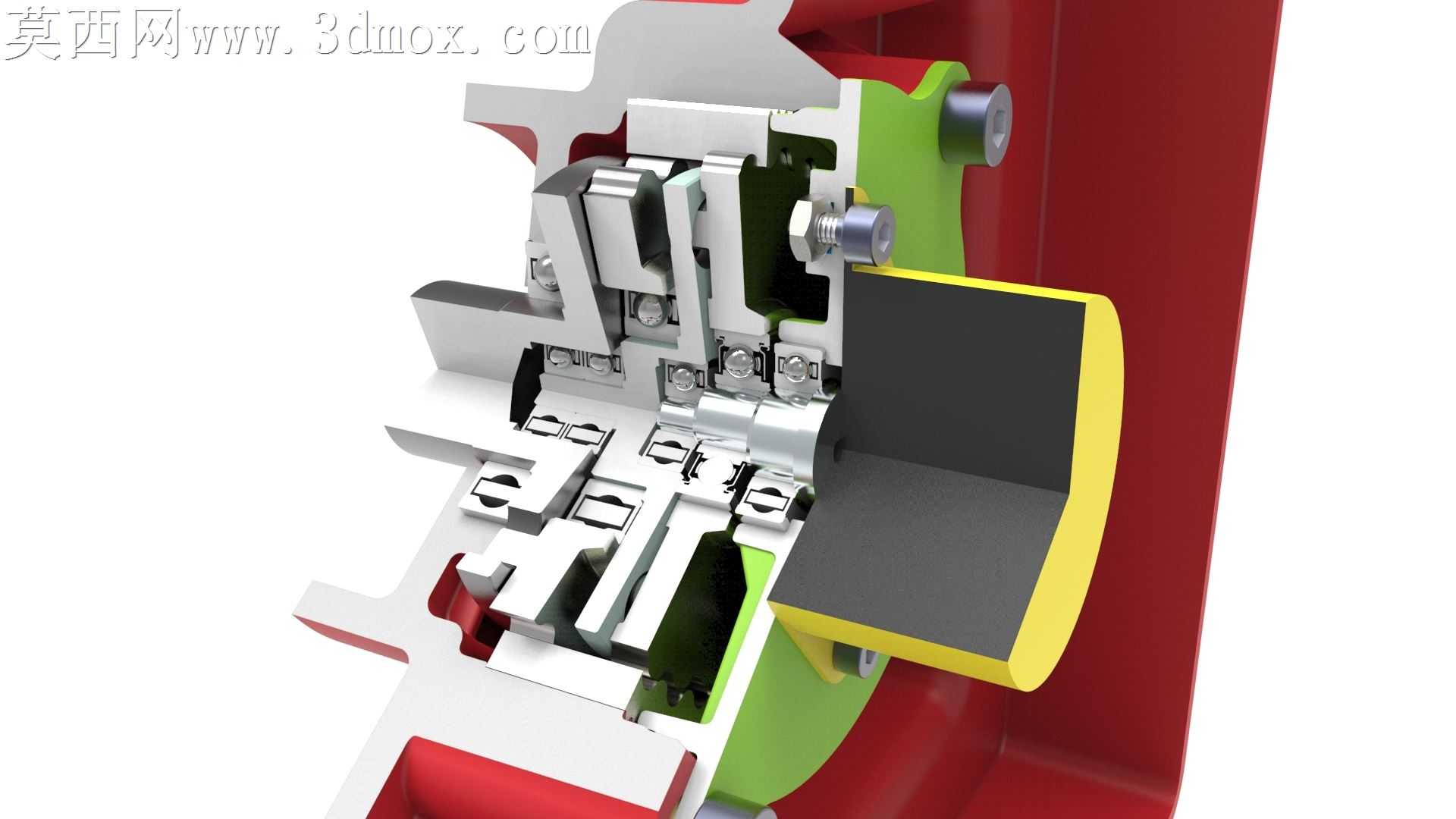

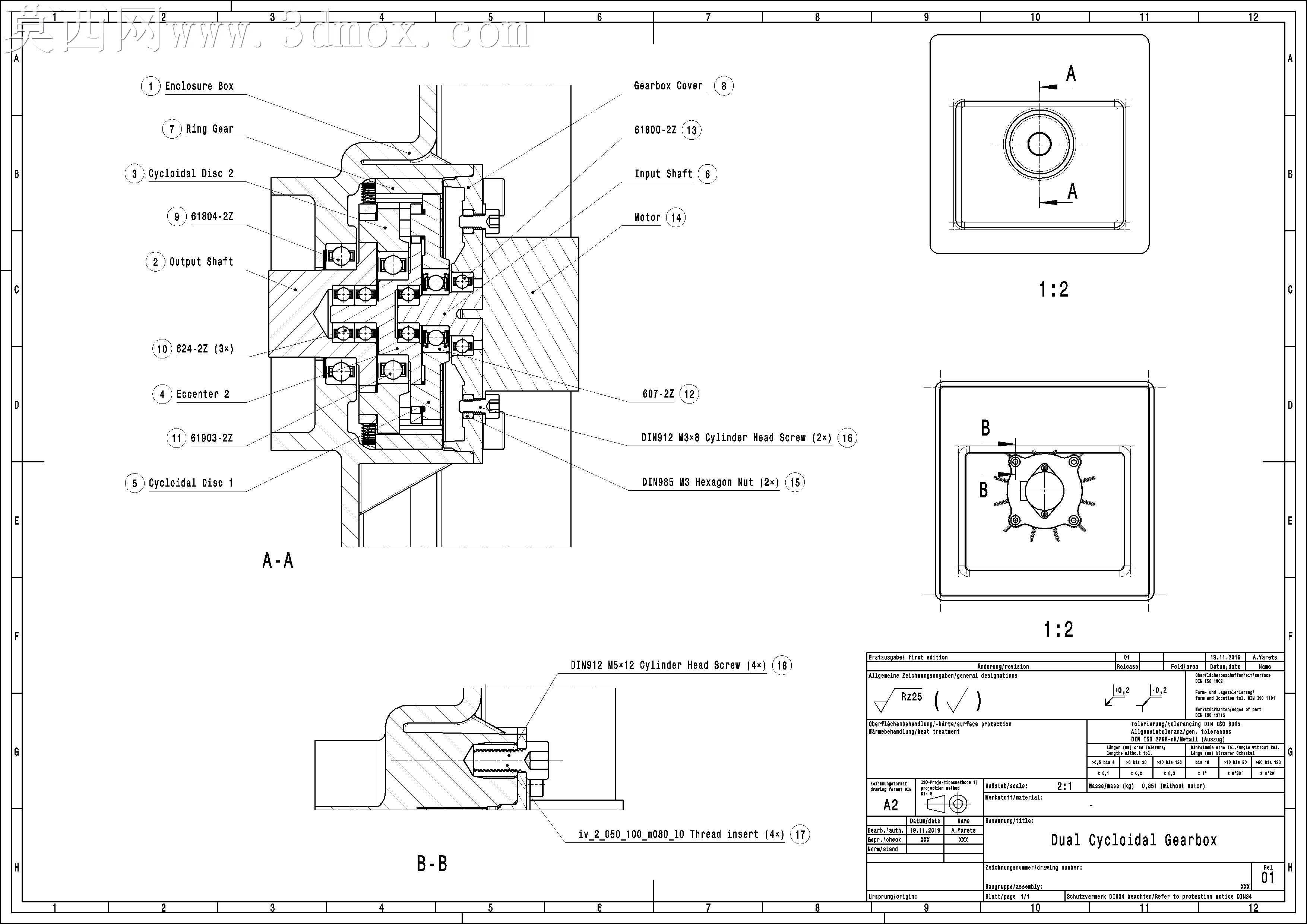

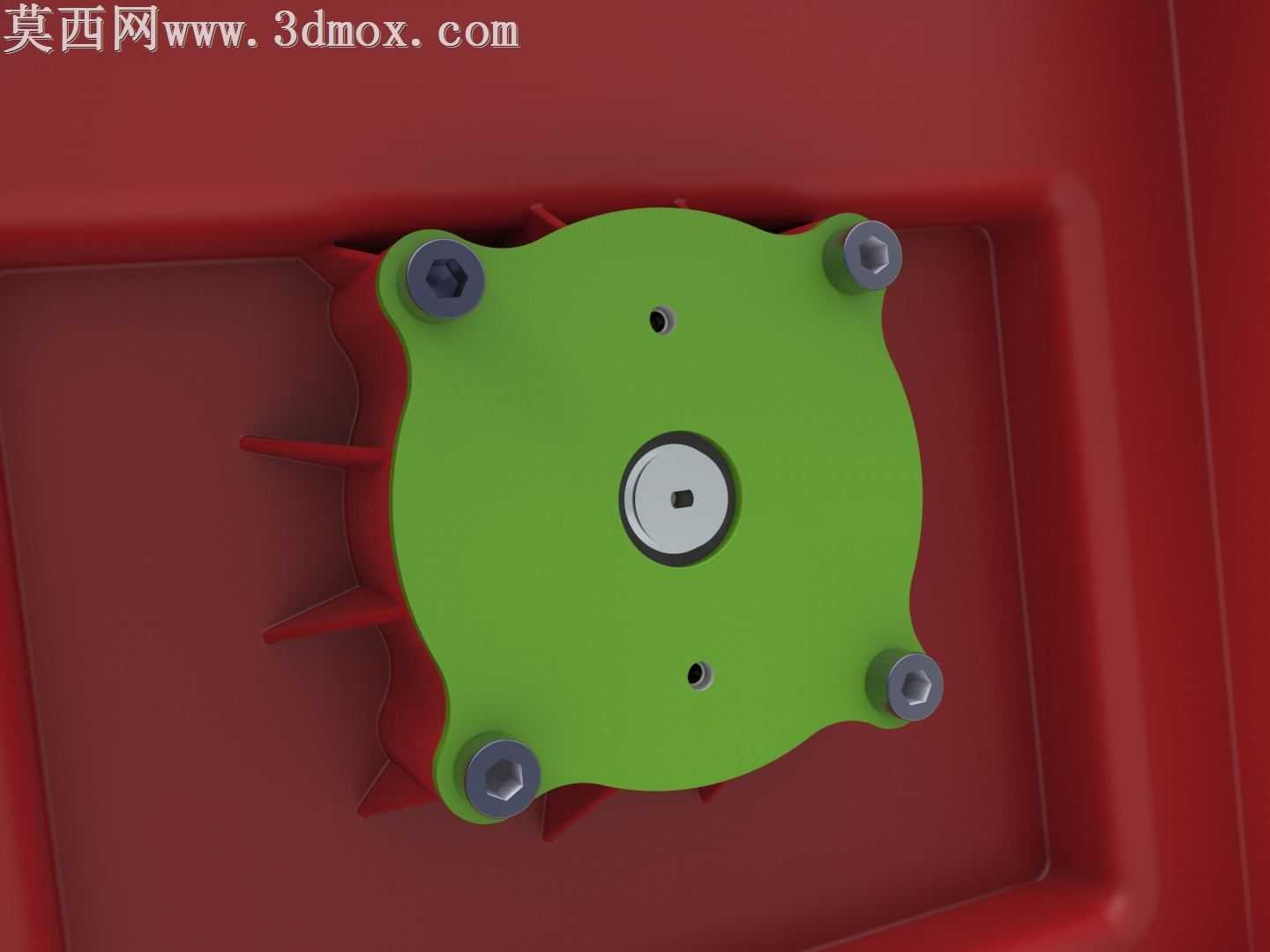

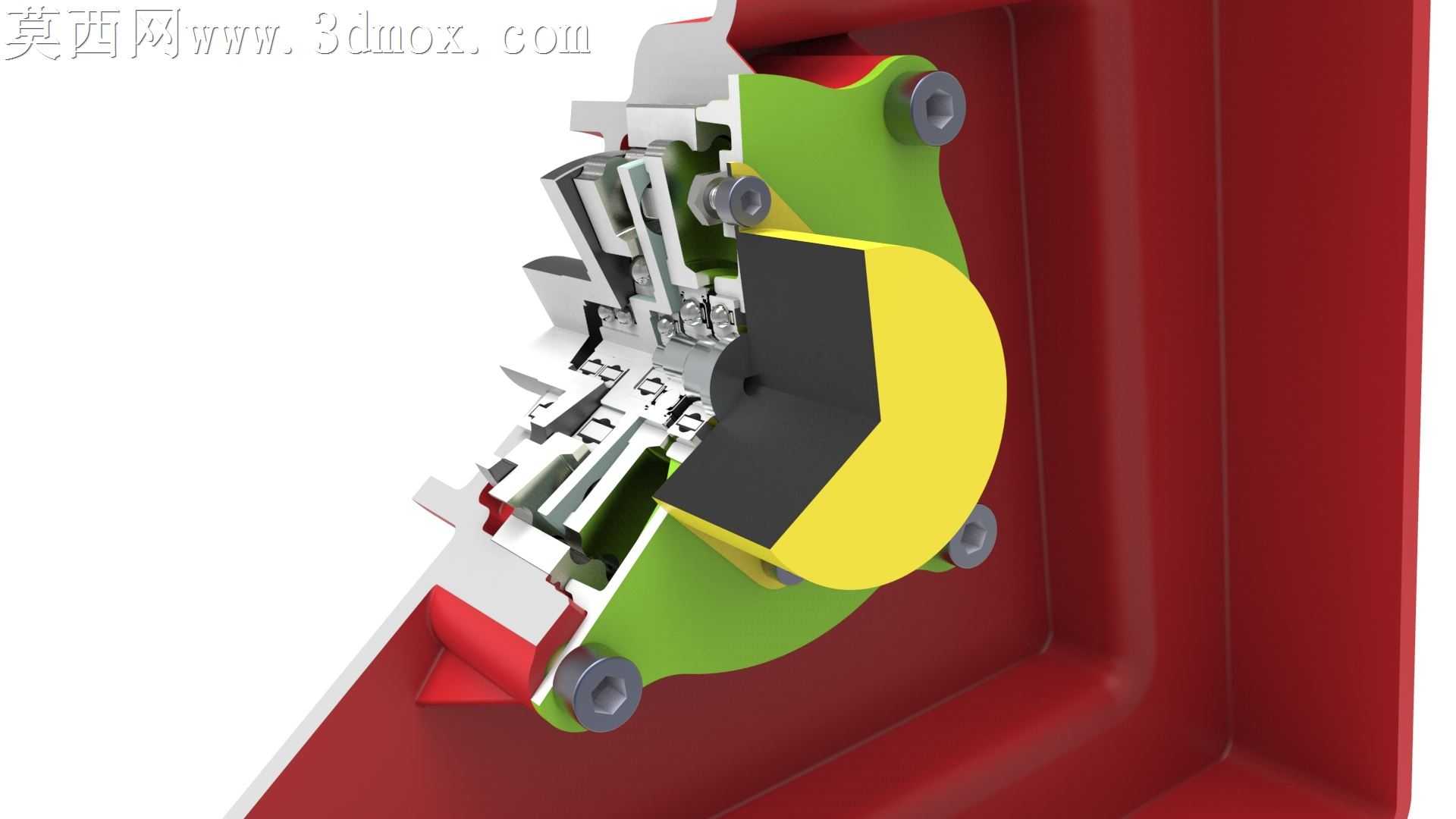

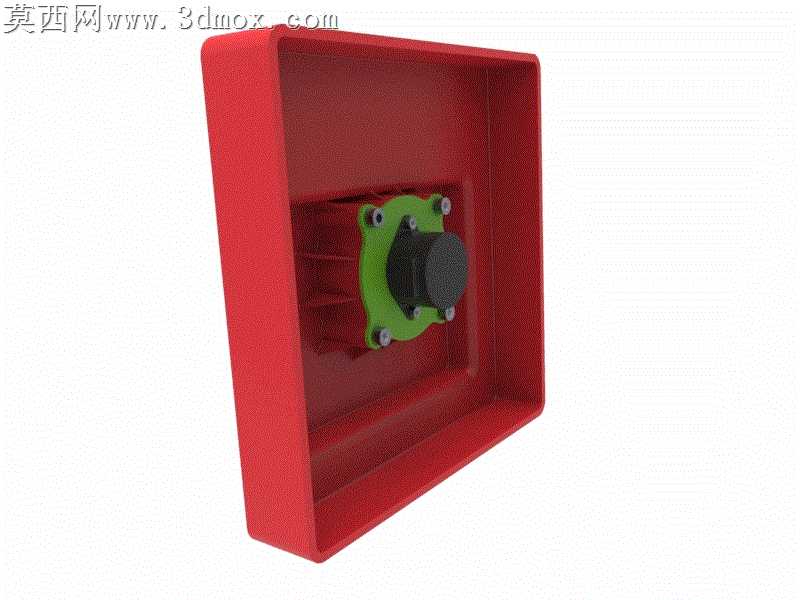

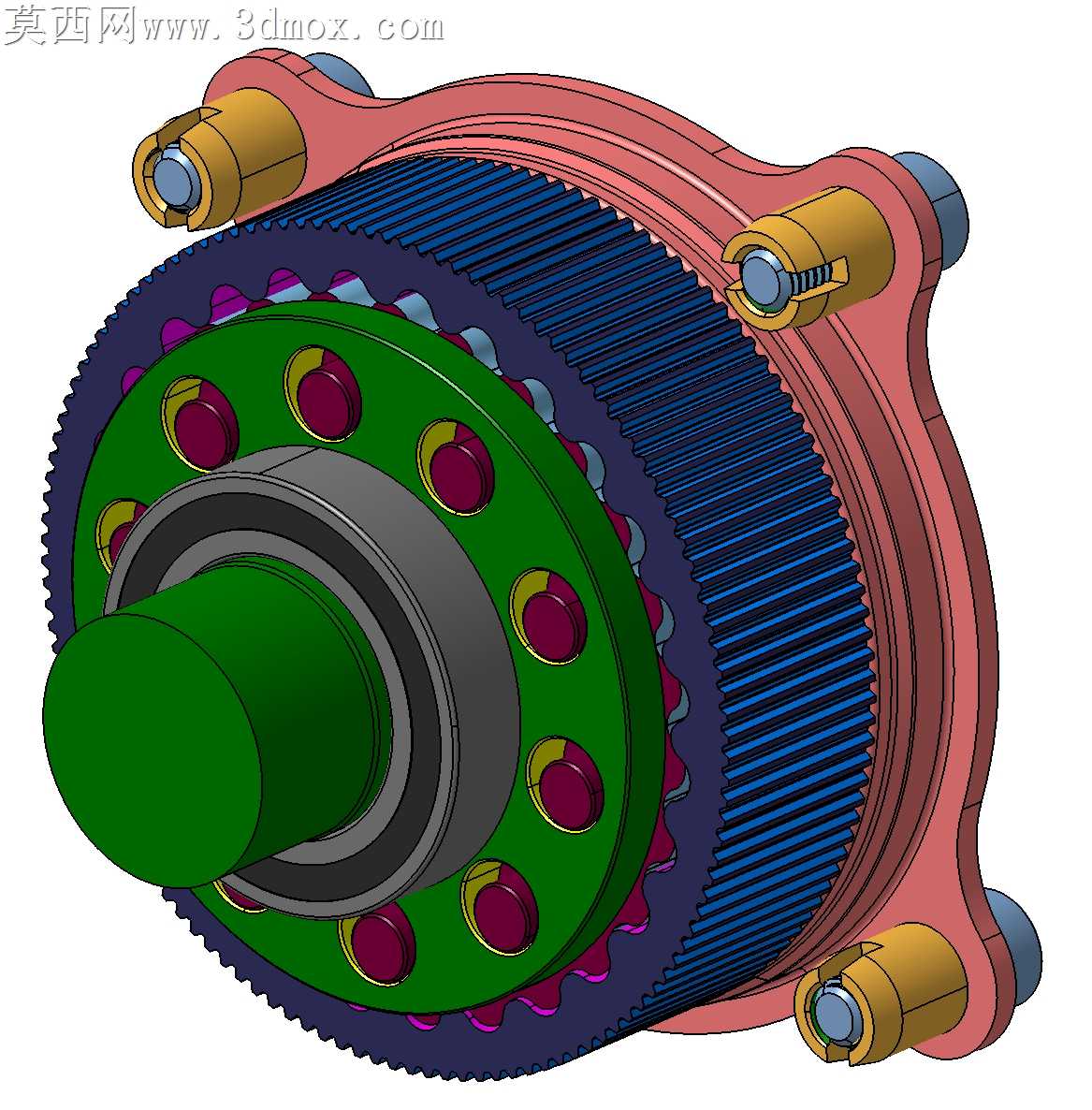

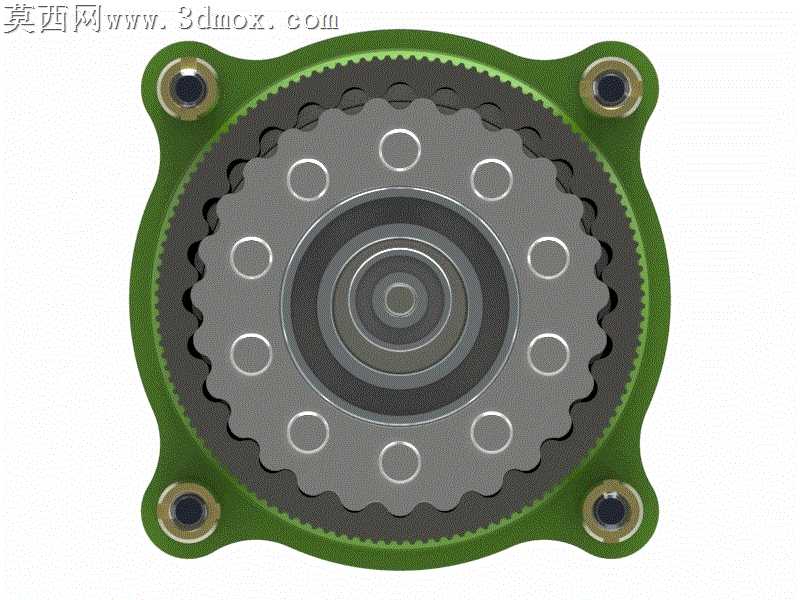

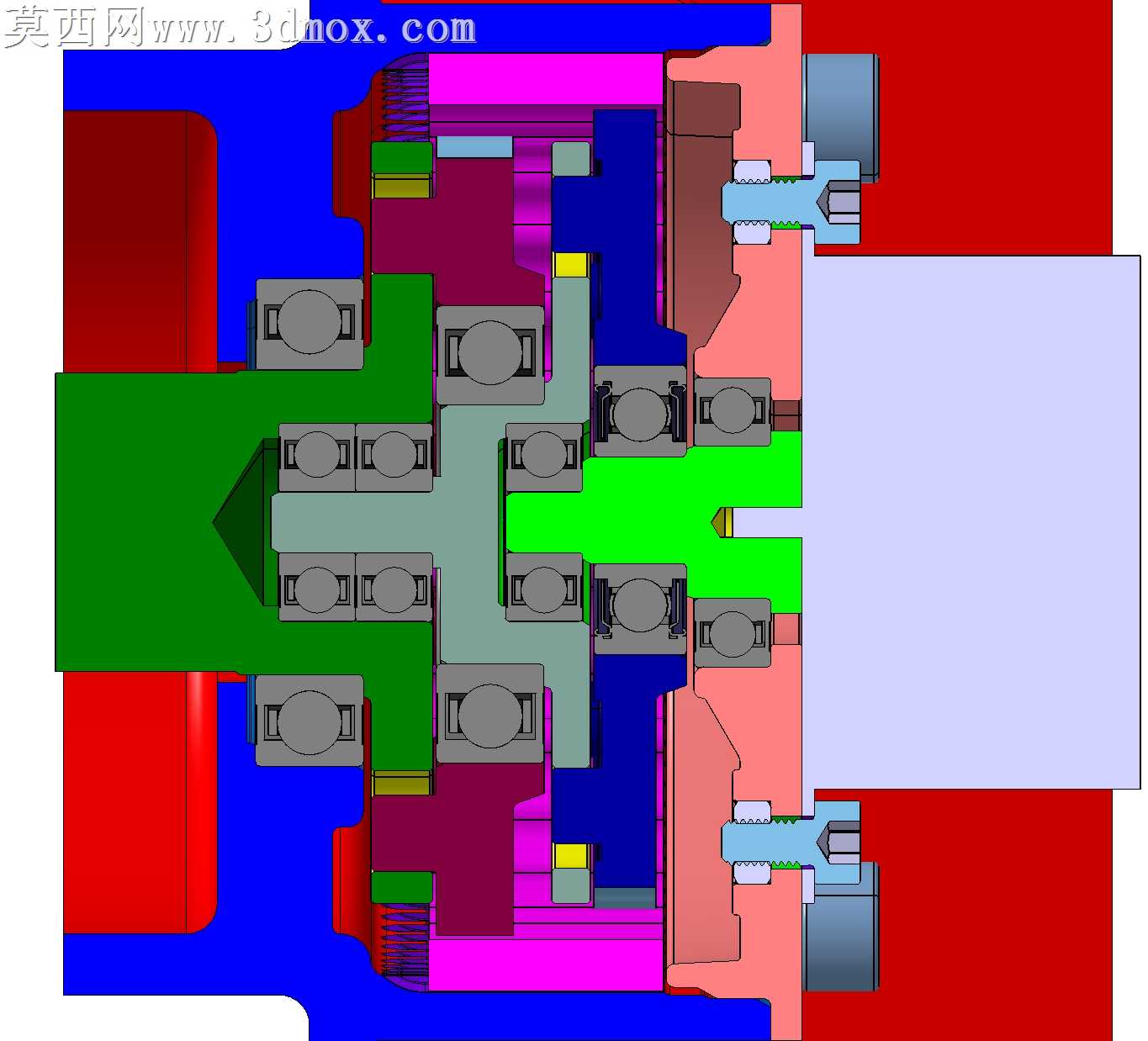

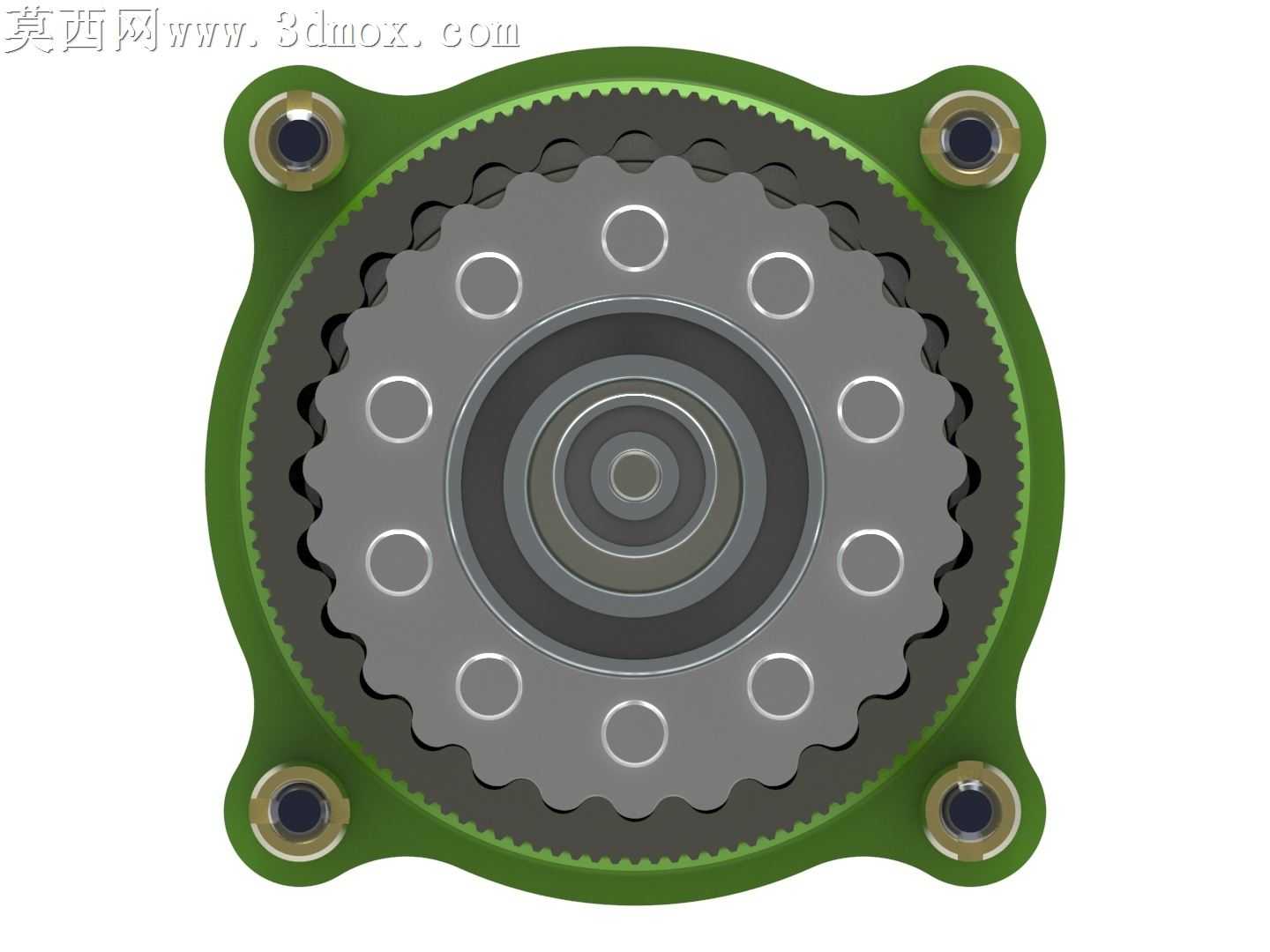

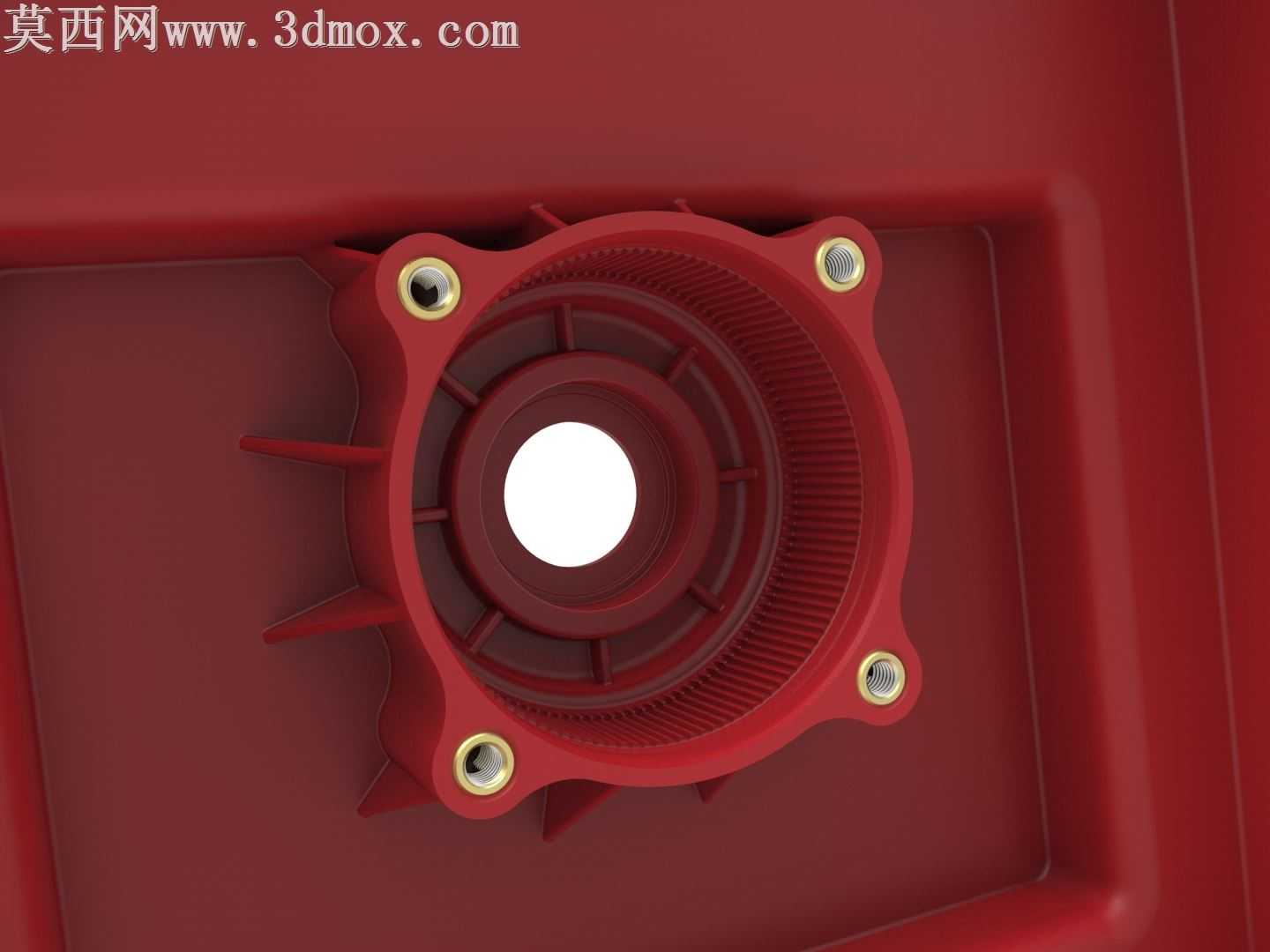

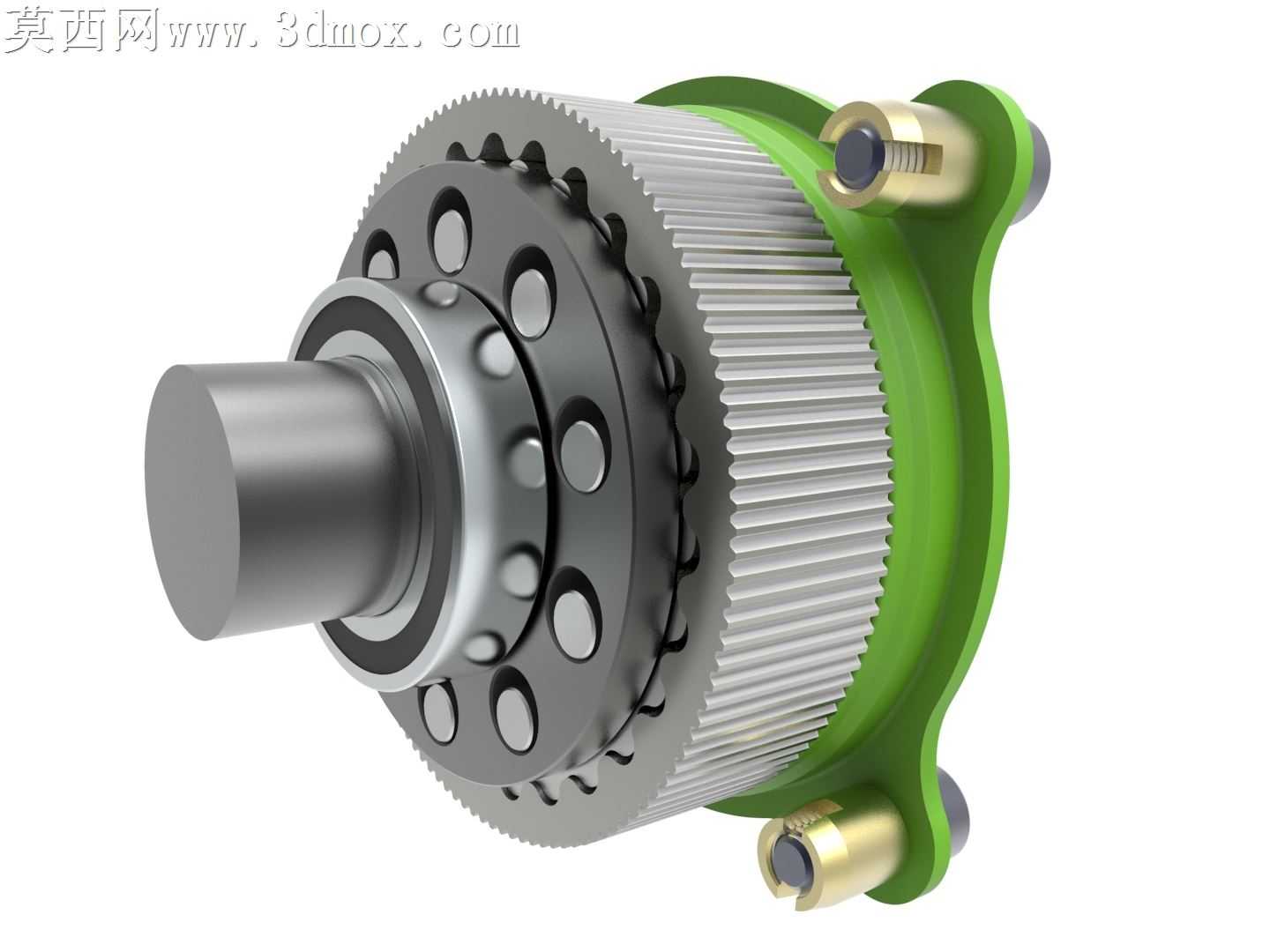

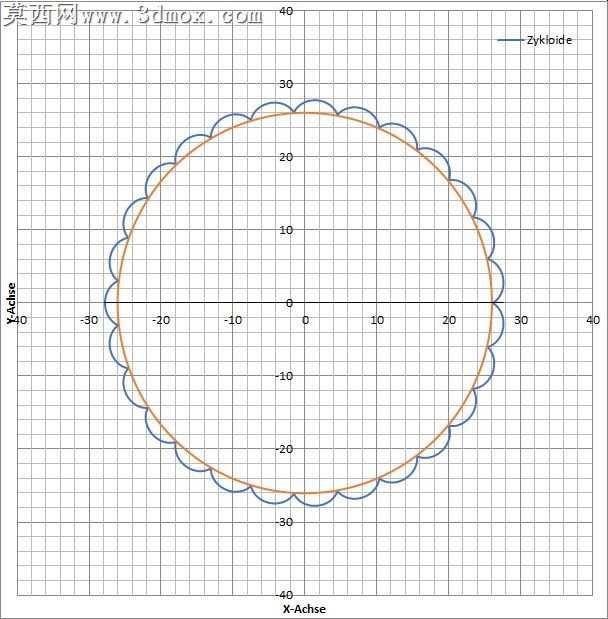

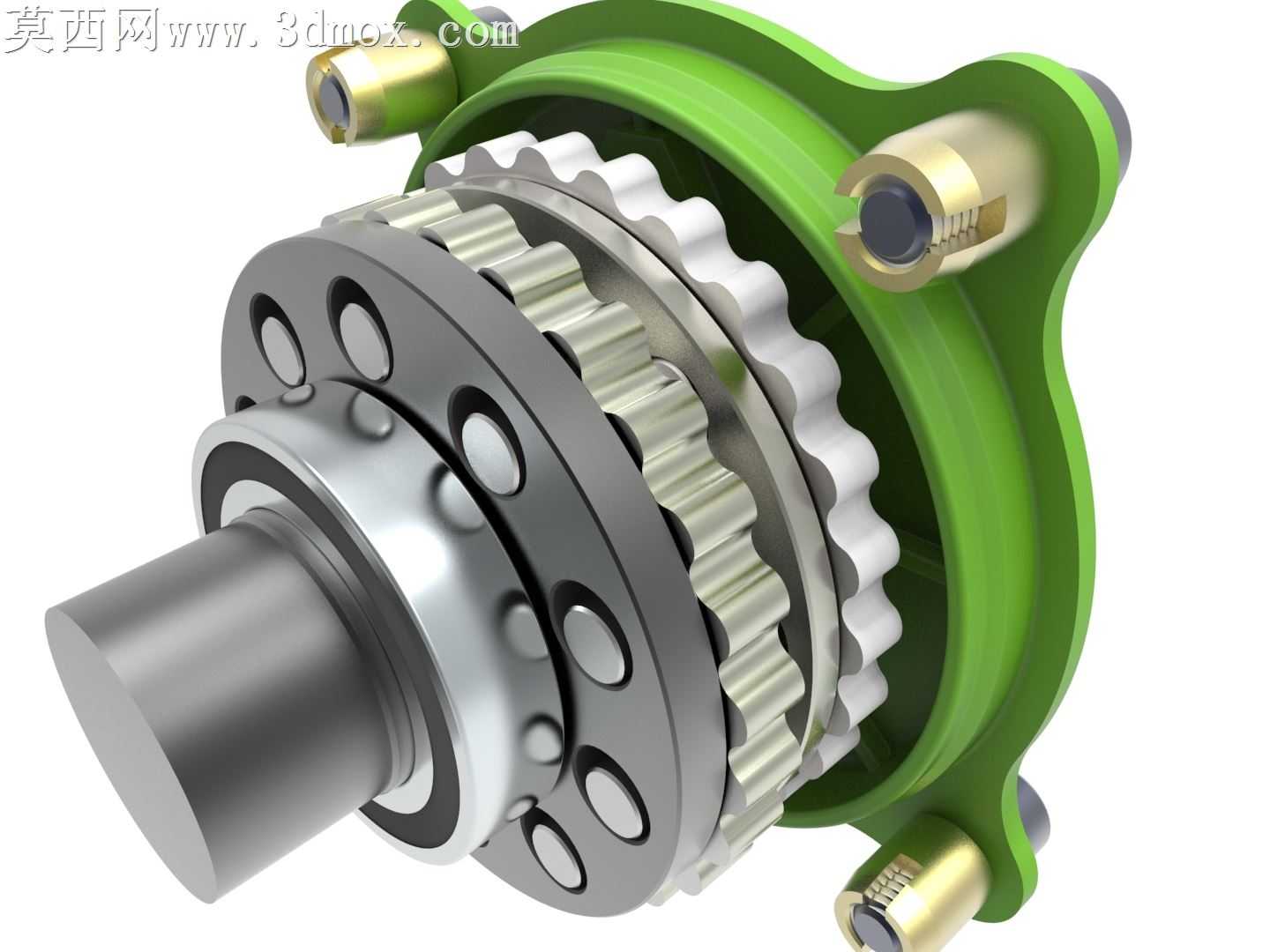

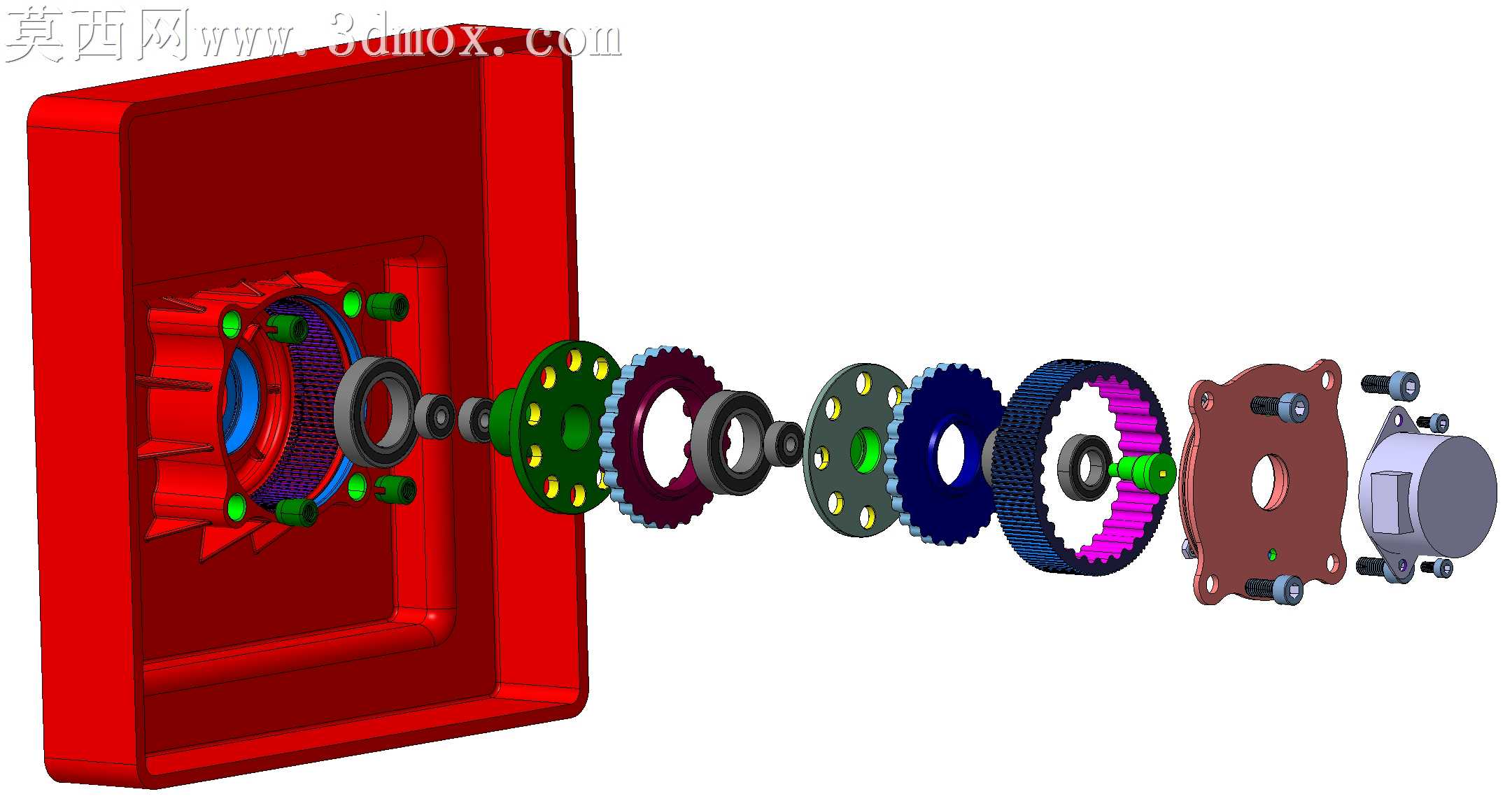

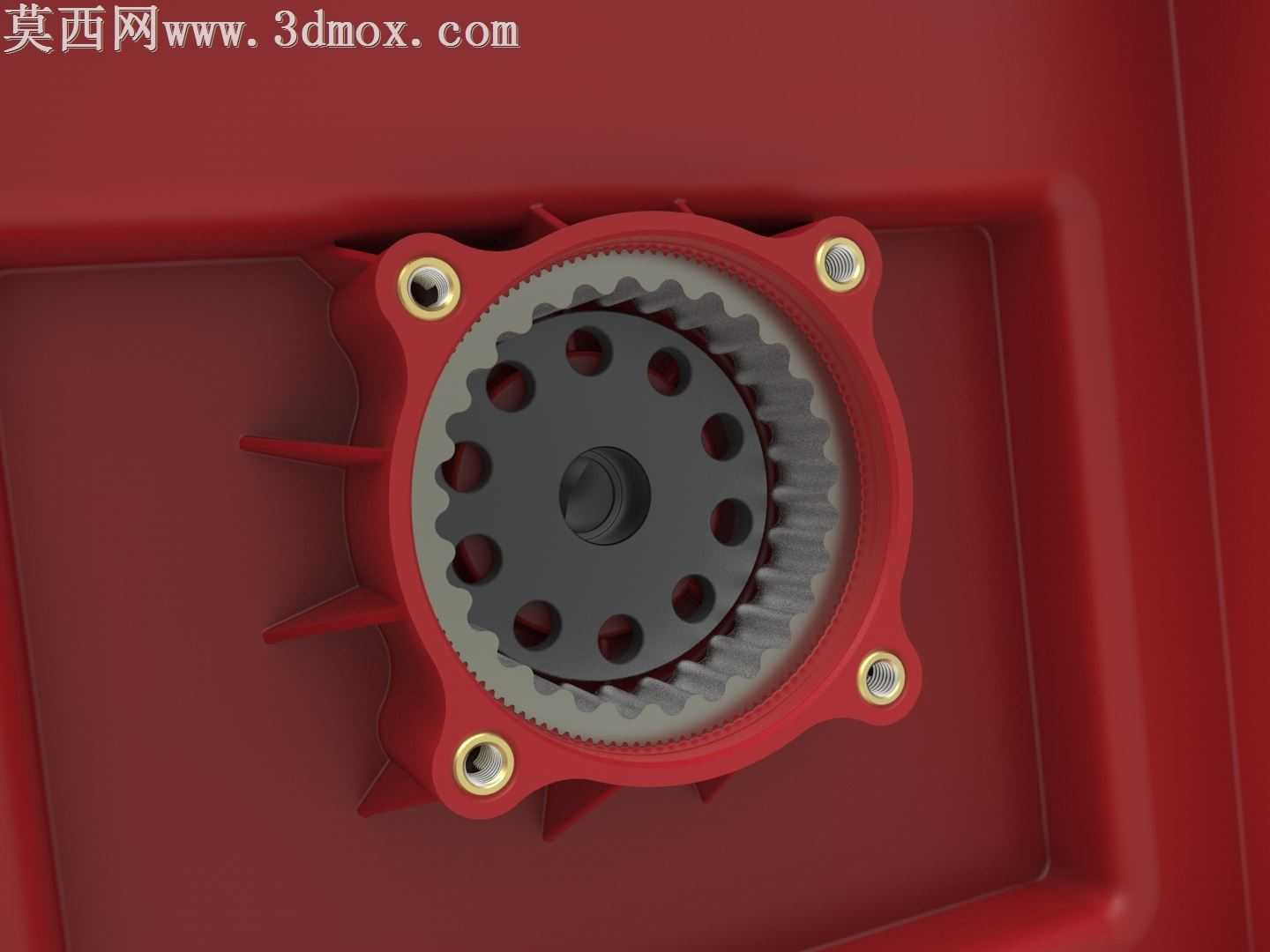

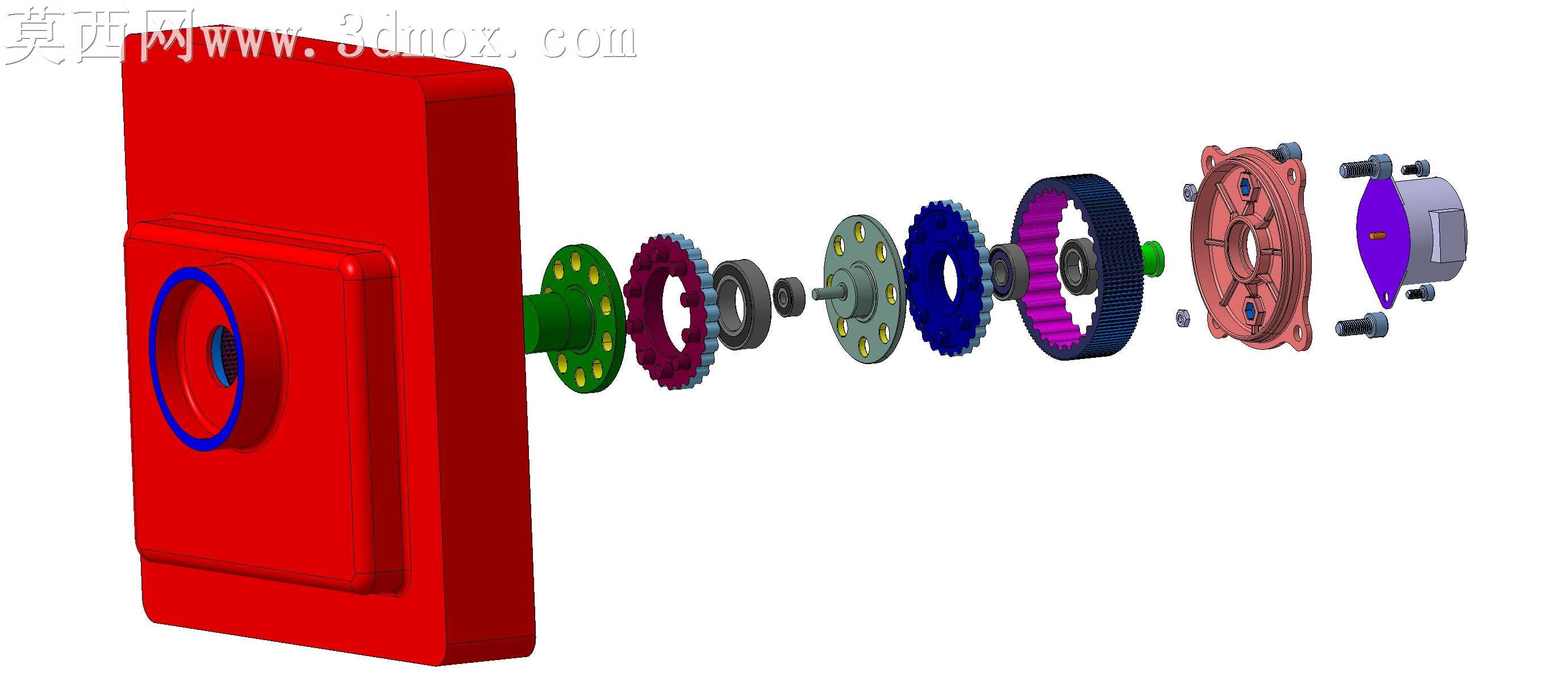

本作品为针对高传动比变速需求设计的双摆线齿轮箱三维建模作品，建模过程中严格遵循机械传动设计逻辑，对每一处结构细节进行了精准还原。整体模型完整呈现了输入轴、输出轴及全部运动非标零件的结构形态，仅包含6个核心运动非标零件，零件结构均经过工艺性优化，适配小批量样机试制与批量生产加工需求，无需特殊加工工装即可完成制造。建模阶段重点还原了摆线齿轮的齿廓曲线，通过参数化建模保证齿形啮合精度，同时对多组支撑轴承的安装位、密封结构进行了精细化建模，所有轴承均采用标准目录件参数进行匹配，轴承规格统一为2Z密封型，可实现齿轮箱内部油脂的长效密封留存，避免润滑脂泄漏损耗，适配无油脂操作的使用场景。模型中对偏心轴承的摆线盘圆心平移结构、中心线上的止推轴承安装位进行了重点刻画，清晰展现了抵消零件轴向推力、降低摩擦磨损的结构设计逻辑。渲染阶段采用金属材质与工程塑料材质分层赋色，输入输出轴采用哑光金属材质还原钢材加工质感，摆线轮、轴承等传动件采用亮面金属材质突出机加工精度，外壳采用亮绿色工程塑料材质区分功能区域，金属接头部分做了黄铜质感渲染，通过光影调整突出各零件的装配层级与结构边界，可直观观察内部传动路径。设计思路上采用双摆线齿轮阶段的传动方案，在极小的箱体体积内实现高传动比输出，兼顾传动效率与结构紧凑性，装配逻辑简单顺畅，所有零件的配合公差均按照实际装配要求预留间隙，模型可直接用于装配干涉检查、传动原理演示，也可作为3D打印实物验证的数字模型，支撑功能演示与组装测试使用，可直观展现摆线传动的工作原理与结构优势，适用于机械原理教学、传动方案验证等场景。
