三柱式等速万向节传动结构设计

项目分类:通用机械零部件 发布时间:2026-02-28 ID:1142870
  • 三柱式等速万向节传动结构设计
  • 三柱式等速万向节传动结构设计
  • 三柱式等速万向节传动结构设计
  • 三柱式等速万向节传动结构设计
  • 三柱式等速万向节传动结构设计
  • 三柱式等速万向节传动结构设计
  • 三柱式等速万向节传动结构设计
  • 三柱式等速万向节传动结构设计
  • 三柱式等速万向节传动结构设计
  • 三柱式等速万向节传动结构设计
  • 三柱式等速万向节传动结构设计

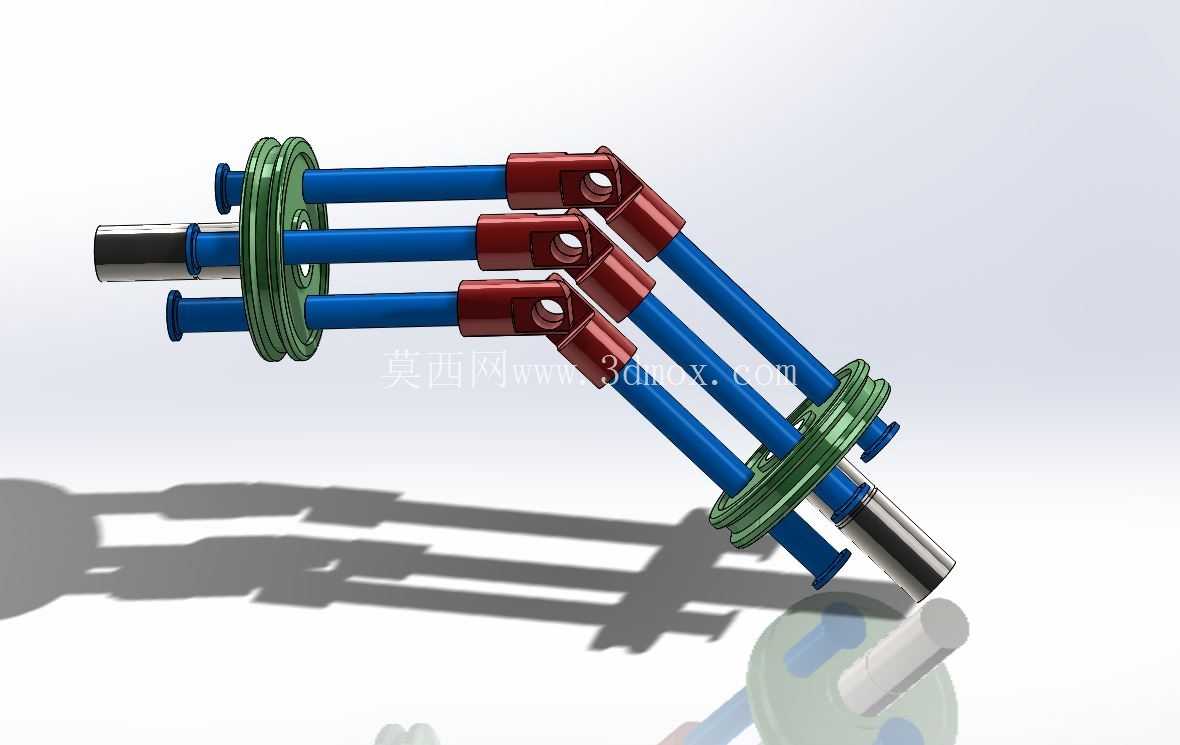

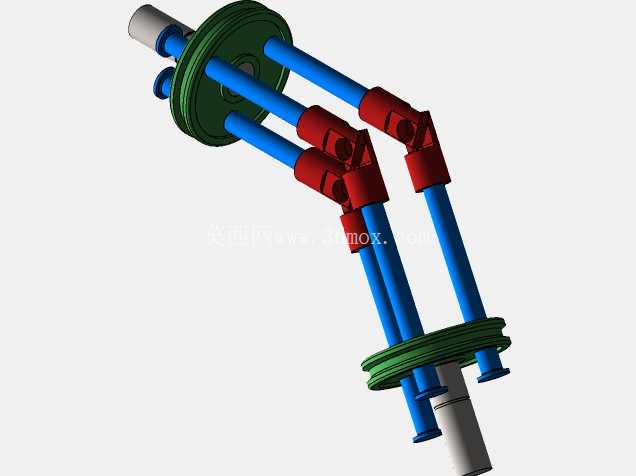

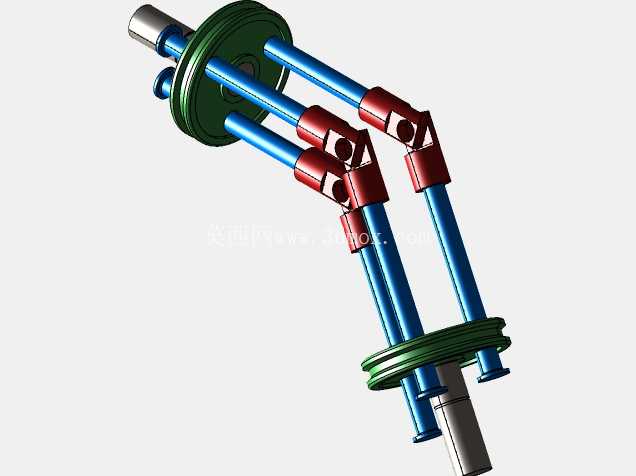

在前置前驱车型的动力传动链路里,等速万向节是连接差速器输出端与轮毂轴承的核心传动部件,负责在车轮随悬架跳动、转向产生角度变化的工况下,始终保持输入轴与输出轴的角速度一致,避免动力传递过程中出现转速波动、传动冲击与附加载荷。这套三柱式等速万向节的结构设计,没有采用传统球笼式万向节的钢球滚道结构,转而使用三组平行布置的十字铰接式传动杆,在保证等速传动特性的前提下,简化了零件加工的工艺复杂度。

从实际应用场景来看,这类结构除了适配乘用车的半轴传动,也可用于中小型工程机械的铰接传动部位、农用机械的动力输出轴连接,以及部分需要变角度等速传动的工业设备传动链路。不同于普通十字轴万向节存在的不等速传动缺陷,该结构通过三组铰接杆的同步运动补偿,能在两轴夹角不超过25度的工况下,全程保持输入输出端转速无差值,不会因为轴间夹角变化产生周期性的转速波动,有效降低传动系统的振动与噪声。

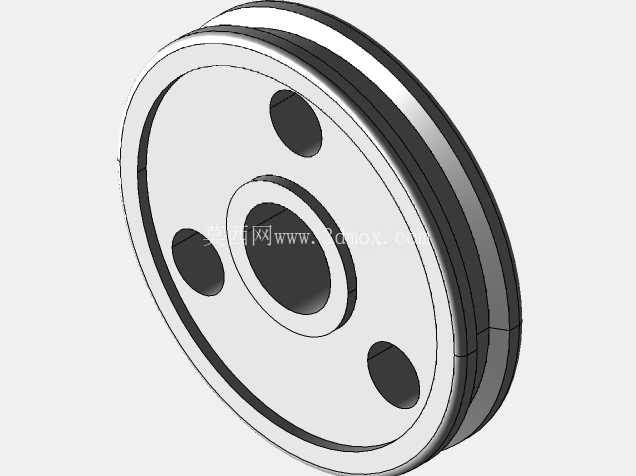

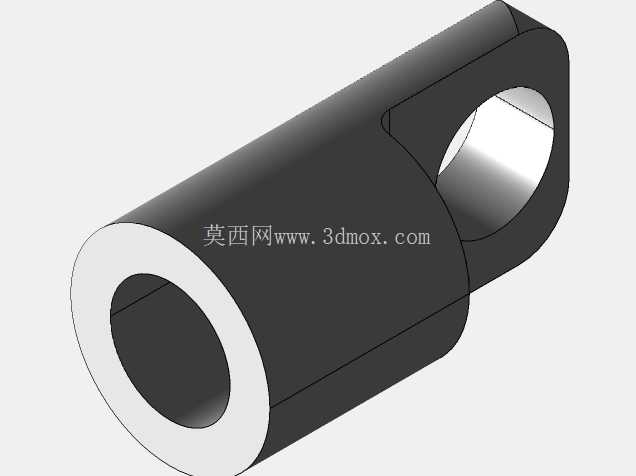

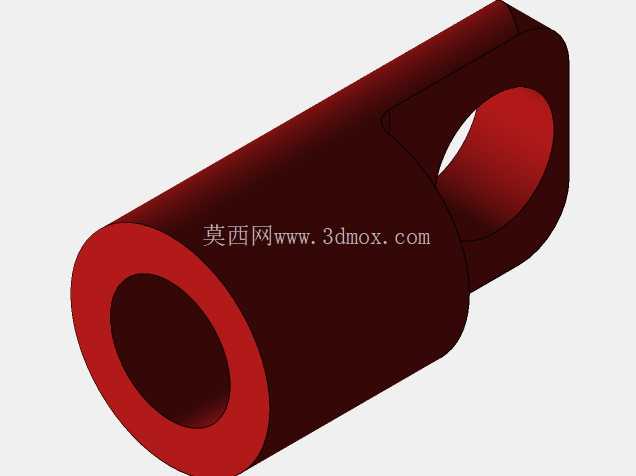

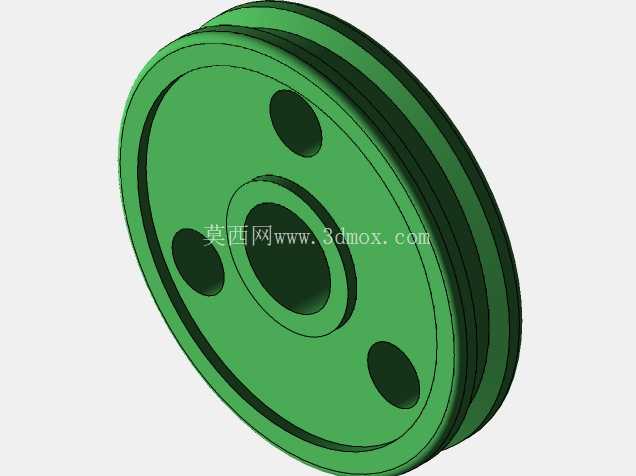

设计过程中优先考虑了传动部件的受力均匀性,三组传动杆沿周向120度均匀分布,每组铰接副都采用销轴与轴套的配合形式,铰接部位的接触应力沿圆柱面均匀分布,相比点接触的钢球结构,能承受更大的瞬时冲击载荷。传动杆主体采用等直径圆杆结构,两端的铰接座与杆身采用一体化设计,减少了装配环节的连接零件数量,降低了装配累积误差对传动精度的影响。两端的连接法兰盘设置了均匀分布的螺栓过孔,可直接与对应规格的传动轴法兰、轮毂连接法兰配对安装,法兰盘的止口尺寸按照通用传动接口的标准设计,不需要额外加工转接件就能完成装配。

安装边界方面,这套万向节总成的最小回转半径控制在适配紧凑型车型半轴的尺寸范围内,当两轴处于最大工作夹角时,传动杆的摆动不会与周边的悬架摆臂、制动管路、车身护板产生运动干涉。铰接部位的间隙控制在0.02mm到0.05mm之间,既保证铰接运动的灵活性,又不会因为间隙过大产生传动回程误差。法兰盘的端面跳动量设计值不超过0.03mm,避免高速转动时因为端面跳动产生传动轴的动不平衡问题。

在功能特性上,该结构的润滑维护点集中在三组铰接副位置,可通过预留的注油孔定期补充润滑脂,相比封闭式球笼结构,维护操作更加便捷。传动过程中,三组铰接杆同时承受扭矩载荷,单根杆的受力仅为总传递扭矩的三分之一,在同等扭矩承载能力下,零件的截面尺寸可以做得更小,有效降低了总成的整体重量。当传动夹角发生变化时,三组铰接杆会同步产生对应的角度偏转,每个铰接副的偏转角度保持一致,不会出现某一部位受力集中的情况,延长了部件的整体使用寿命。

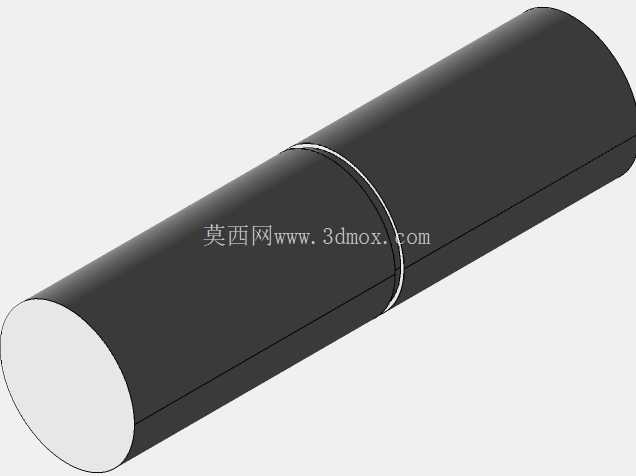

设计时也充分考虑了不同工况下的受力变形问题,传动杆的长径比经过反复校核,在最大传递扭矩工况下,杆身的扭转变形量控制在允许的弹性变形范围内,不会因为变形过大影响传动的等速特性。两端的轴头采用标准的圆柱轴径设计,可适配常规规格的密封圈、防尘罩配件,能有效阻挡外界的泥沙、灰尘进入铰接部位,避免磨粒磨损加速零件失效。整个结构没有复杂的异形曲面零件,大部分零件都可以采用常规的车削、铣削工艺完成加工,不需要专用的成型刀具与特殊加工设备,适合小批量的生产与维修替换使用。
