实柱式立式数控铣床结构三维设计

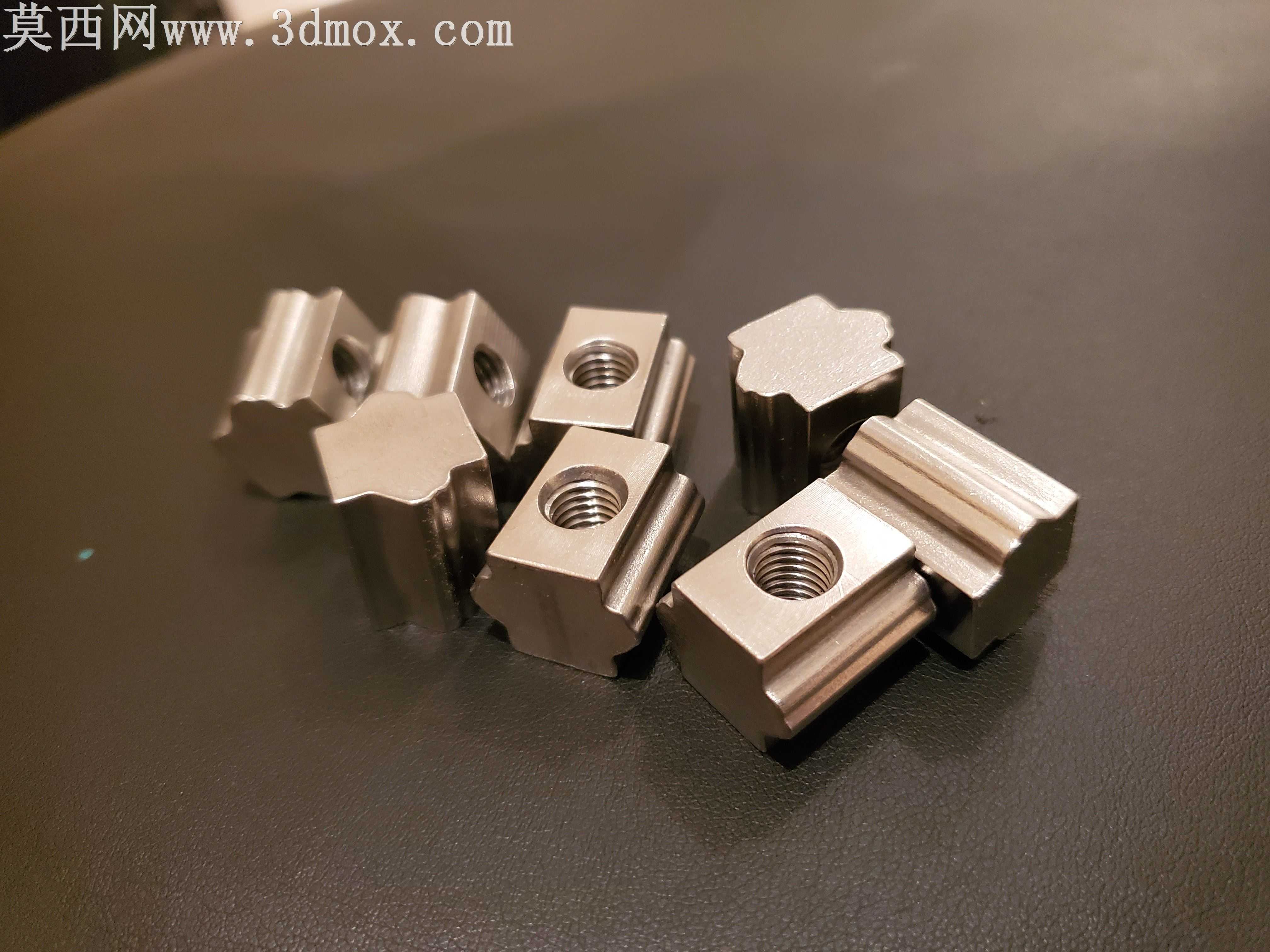

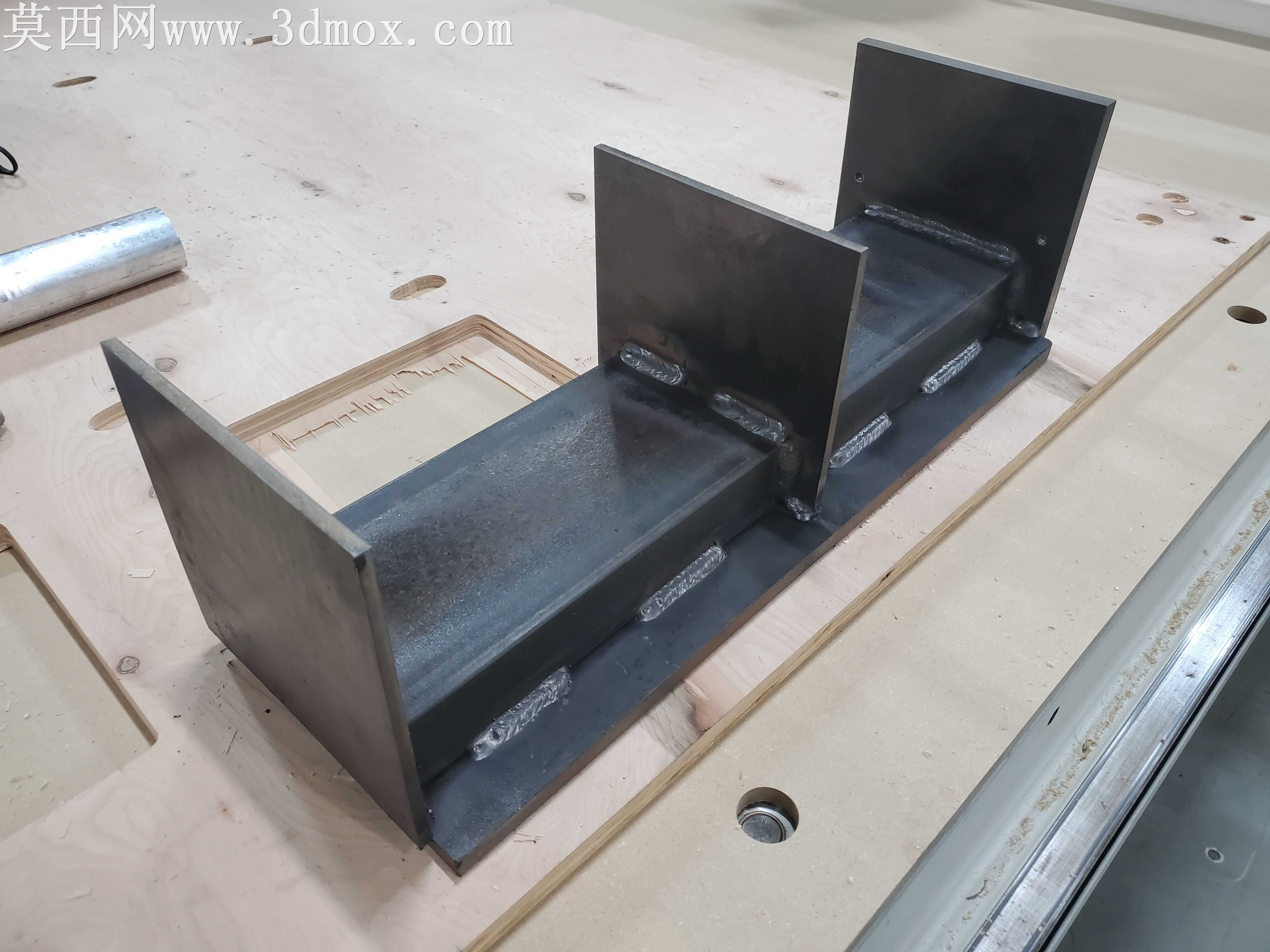

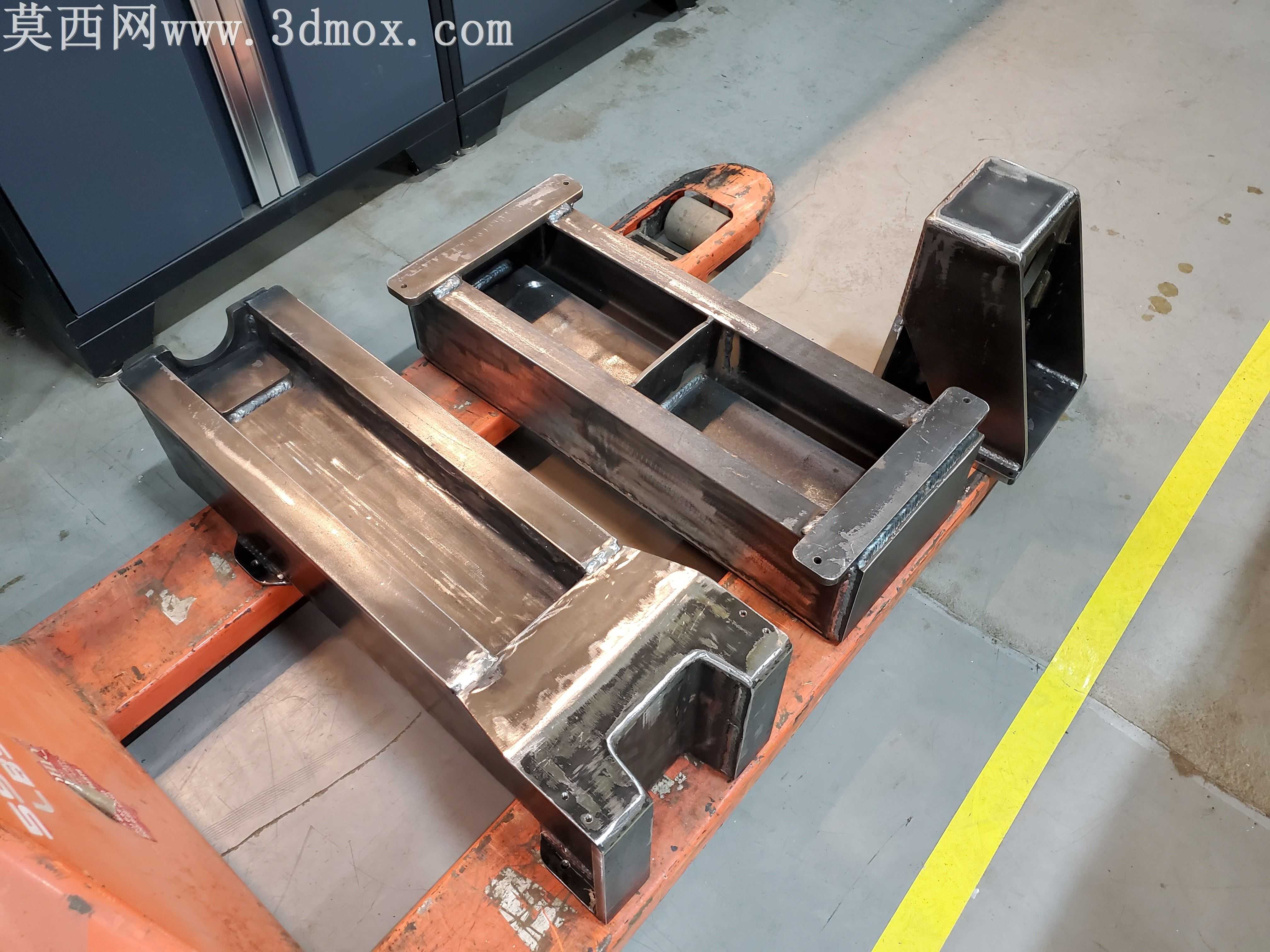

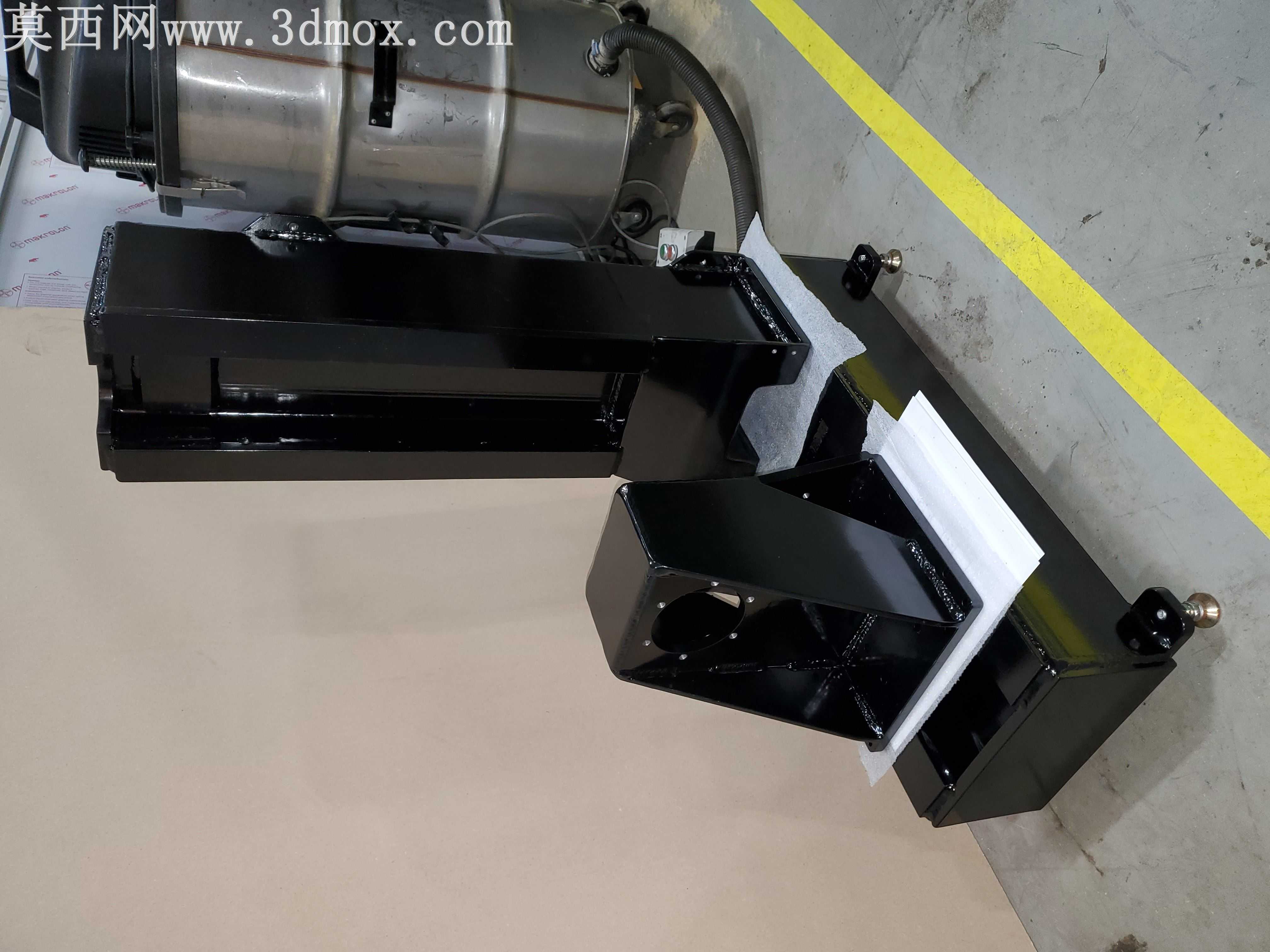

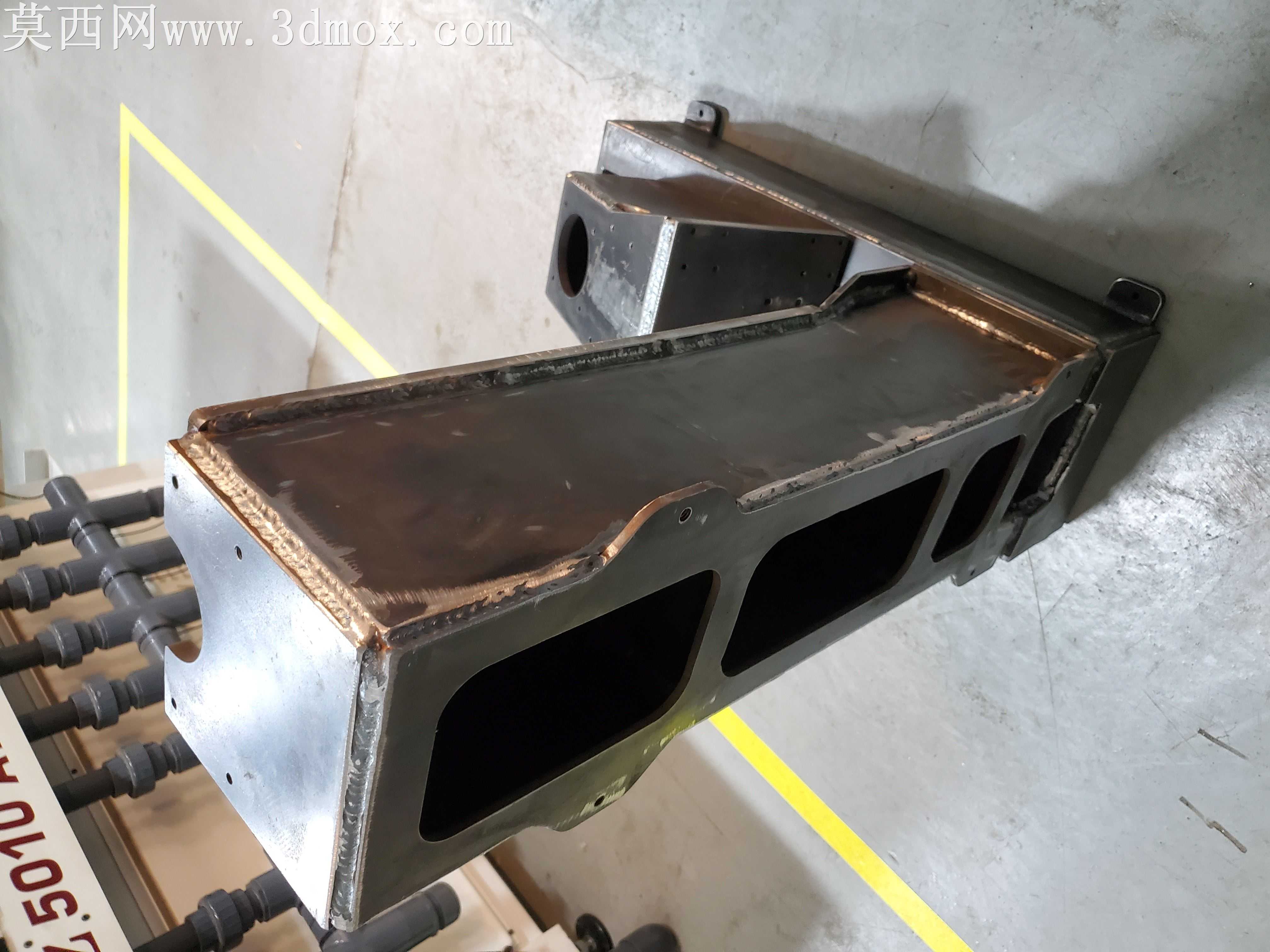

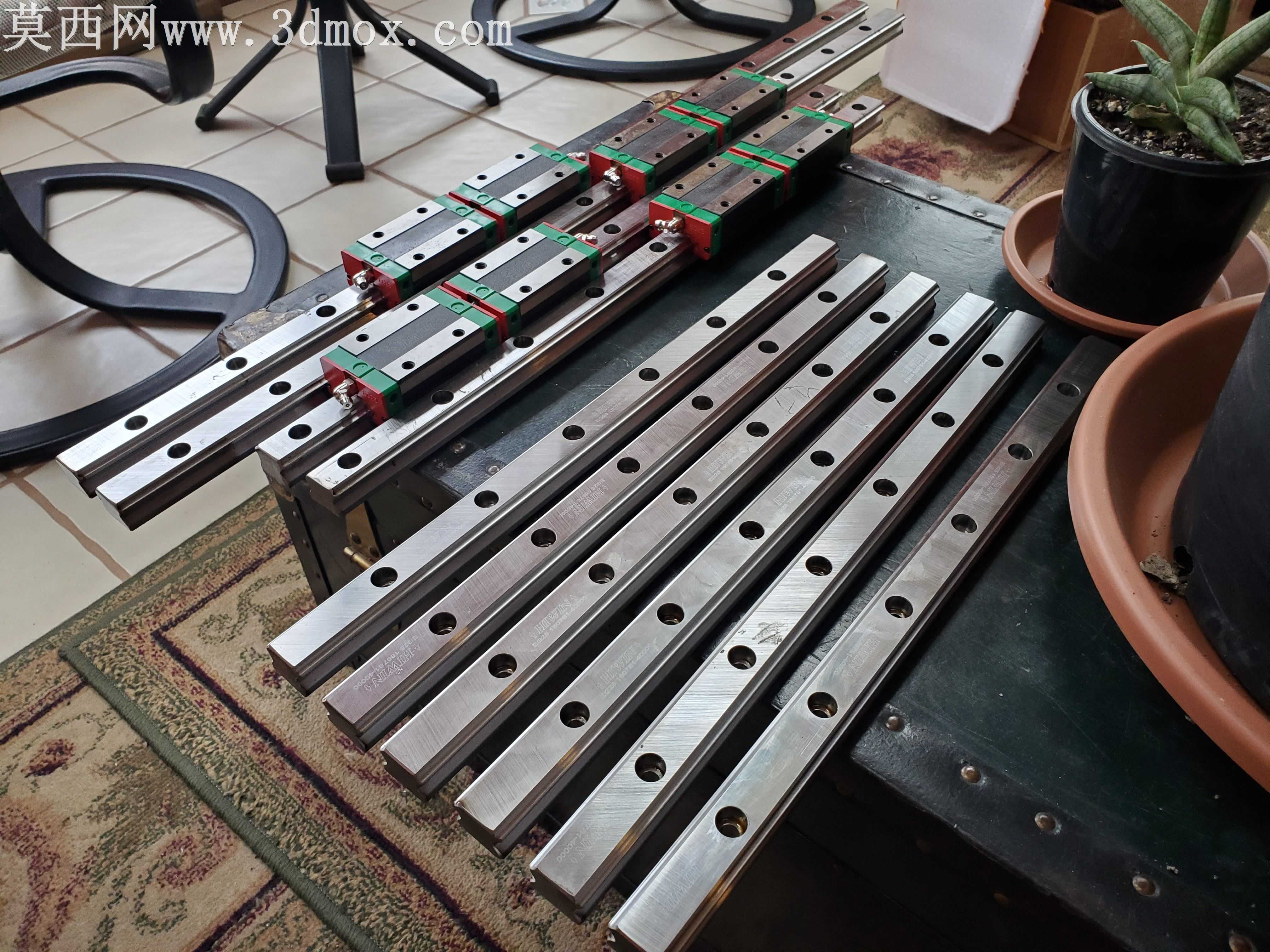

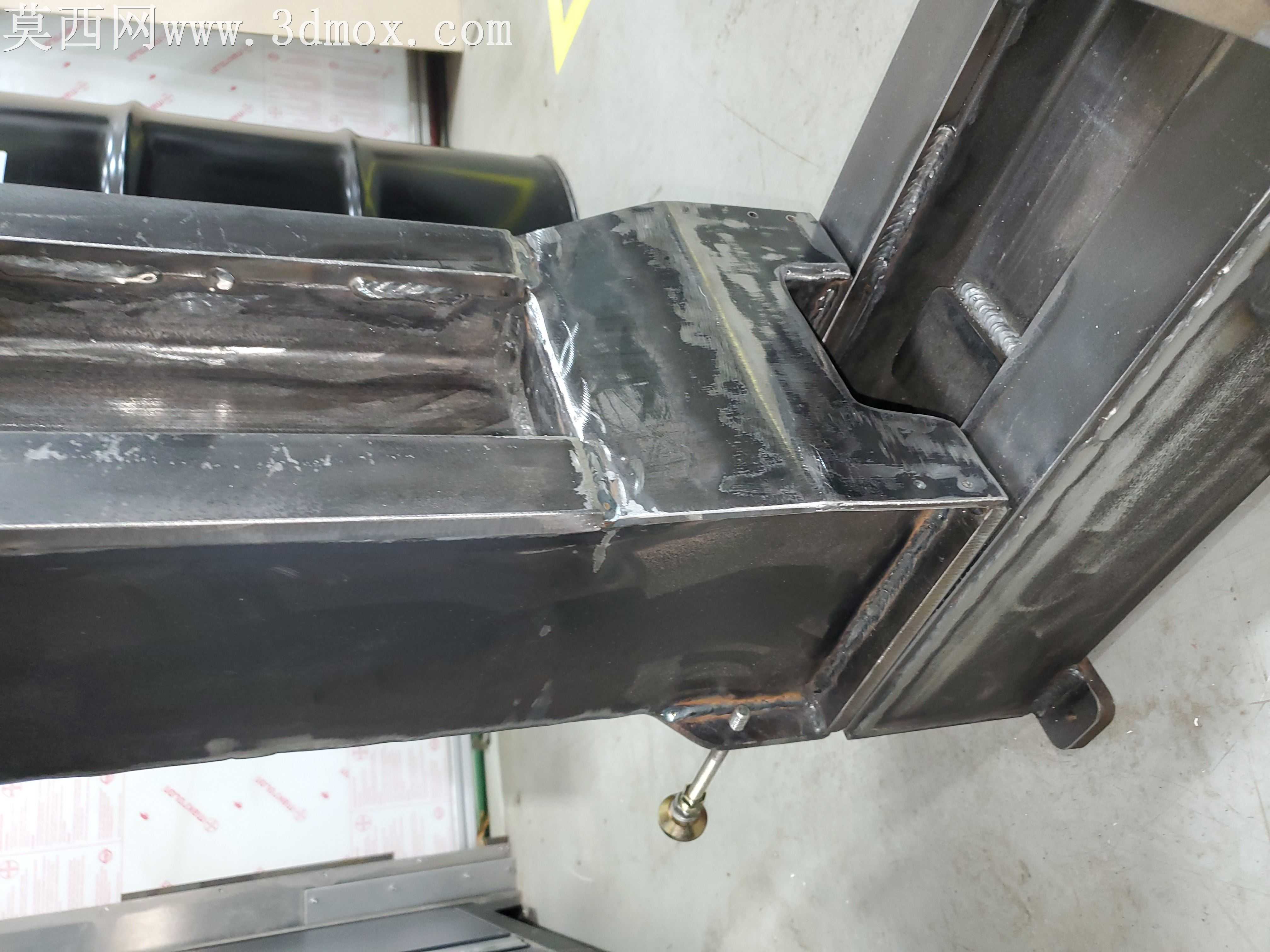

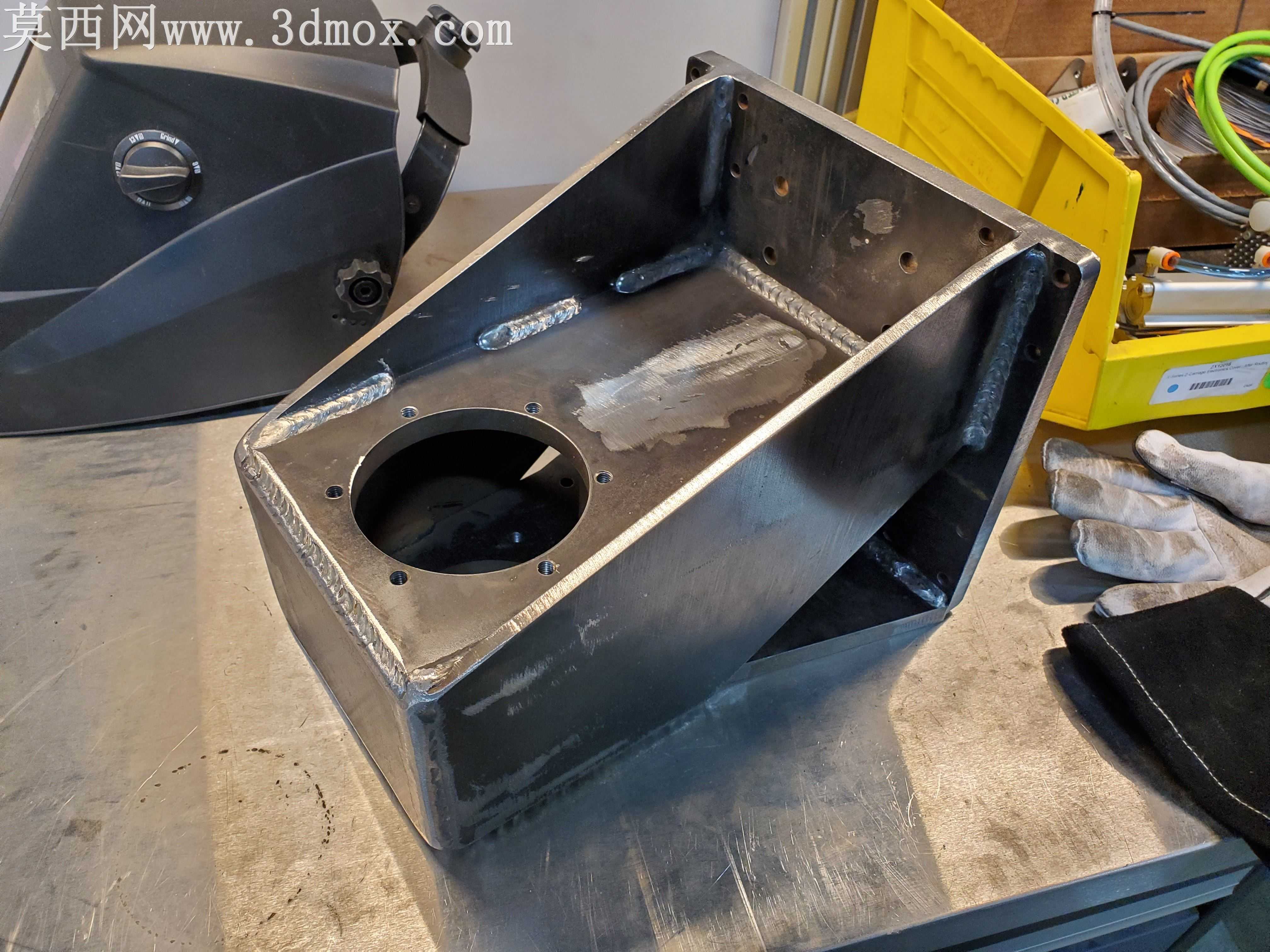

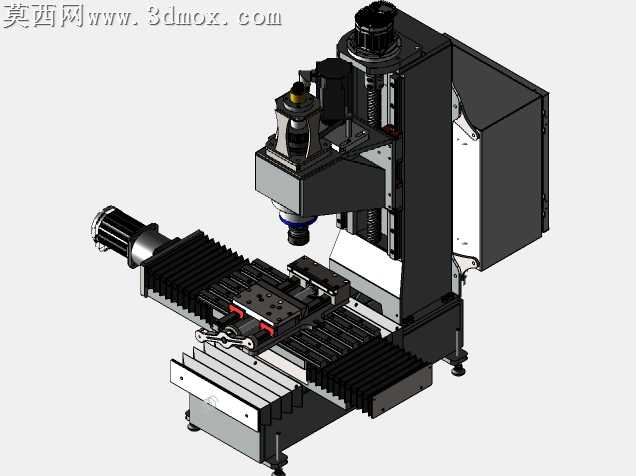

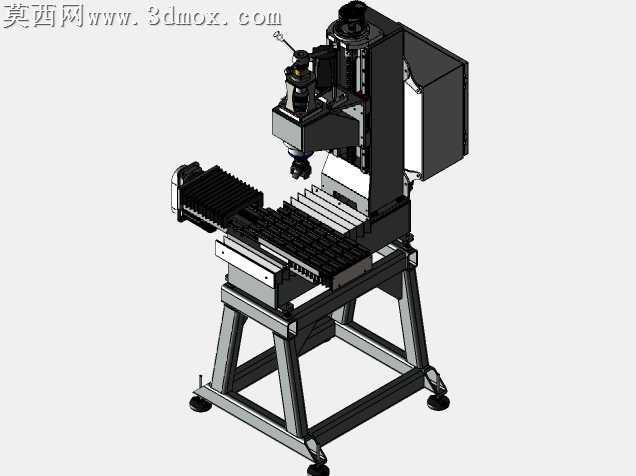

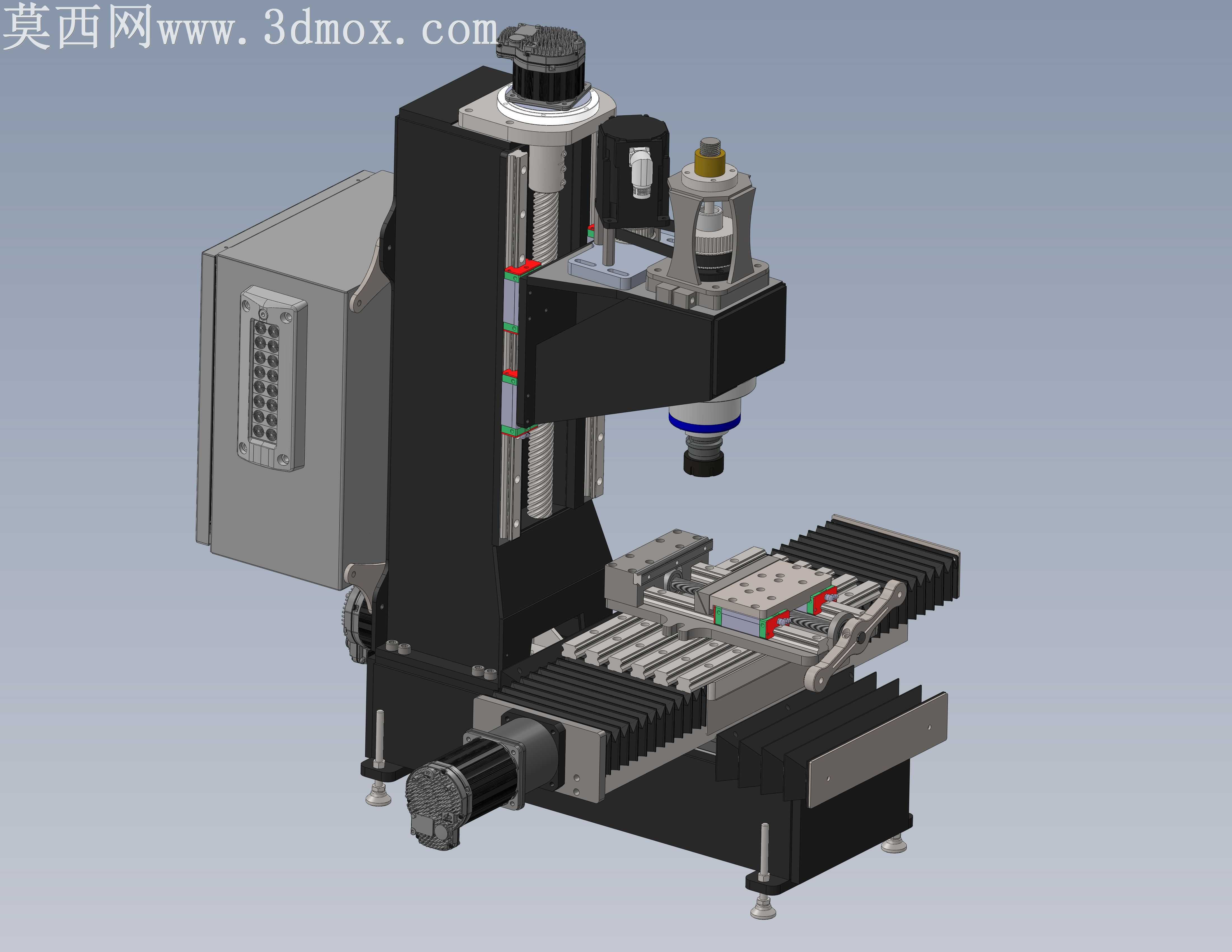

本作品为实柱式立式数控铣床的完整三维建模设计，建模过程严格遵循机械加工设备的设计规范，从整体布局到细节零件均做了精准还原，可用于设备结构展示、教学演示、方案验证等场景。整体建模采用自底向上的装配设计思路，先逐一完成单个零件的特征建模，再按照实际装配约束完成整机组合，确保各运动部件的配合关系与真实设备完全一致，运动行程、安装位置均符合设计参数要求。模型完整还原了机床的核心结构：主基座与立柱采用焊接件结构设计，建模时还原了焊接构件的拼接特征与安装基准面，槽台部分做了填充环氧花岗岩的结构表达，清晰呈现该材质填充区域的位置与形态。传动系统部分，精准建模了超直导轨、BT30主轴、ATC换刀结构、Clearpath伺服电机、SEGH25 Hiwin直线导轨、2510 Hiwin滚珠丝杠等核心传动部件，X轴与Y轴配置的3264 Hiwin滚珠丝杠、50:1谐波驱动结构均做了细节还原，清晰呈现传动路径与部件配合关系。防护结构部分，X、Y轴的伸缩防护罩做了分段式褶皱结构建模，还原了防护罩随轴运动的伸缩形态，侧面电气控制箱做了面板按键、接线接口的细节刻画，底部调平支撑脚、各轴驱动电机的安装结构均完整呈现。材质与渲染层面，针对不同部件做了对应的材质区分：焊接床身、立柱等结构件采用哑光铸铁材质，导轨、丝杠等传动部件采用抛光金属材质，伸缩防护罩采用黑色褶皱橡胶材质，电气箱采用哑光金属灰材质，操作面板按键做了分色处理，环氧花岗岩填充区域采用对应石材纹理材质，通过光影渲染突出各部件的材质质感与结构层次，清晰区分固定部件与运动部件的边界。设计过程中充分考虑了机床的刚性与运动精度需求，立柱采用实柱式结构提升整机刚性，导轨、丝杠的安装位置均做了基准面设计，确保传动精度，整机行程参数为12in×8in×11in，重量约600lbs，所有结构尺寸均匹配设计参数，制造流程对应的焊接、应力消除、粉末涂层、环氧花岗岩填充等工艺对应的结构特征均在模型中有所体现，完整还原了该款数控铣床从零件到整机的全部结构细节，可直观展示设备的组成与工作原理。
