适配Magura轮组的液压制动杠杆结构设计

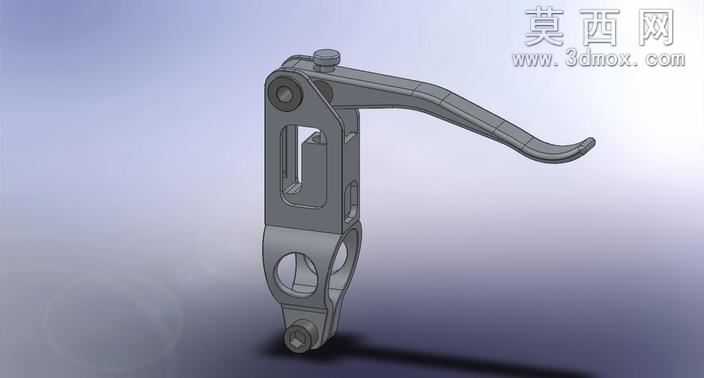

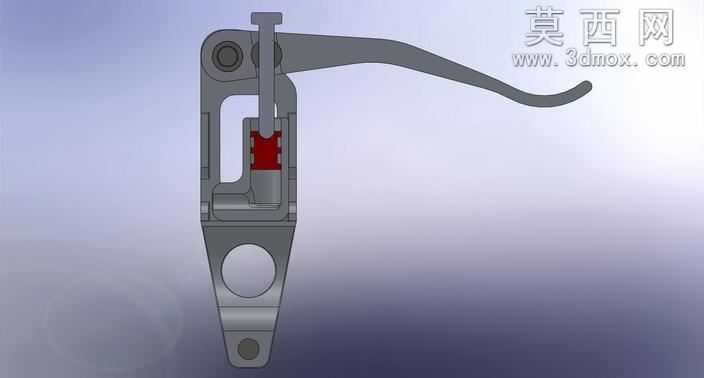

本作品为适配Magura系列轮圈与碟刹系统的初代液压制动杠杆三维模型，建模过程采用SolidWorks完成全参数化结构搭建，首先依据制动系统的力传递逻辑确定杠杆的力臂比例，通过反复校核握持角度与按压行程，确保手柄的人机工程学表现符合骑行场景的使用需求。建模阶段优先完成主体壳体的结构绘制，对壳体上的安装定位孔、活塞腔室、铰接轴孔等关键装配位置做了公差预留设计，确保后续装配环节各部件的同轴度与配合精度满足液压密封要求。活塞组件部分还原了液压制动的核心传动结构，对活塞与腔室的配合面做了细节建模，搭配红色密封件的材质区分，清晰展现液压腔的密封结构逻辑；杠杆手柄部分采用符合手部握持的曲面造型，通过多段曲率过渡处理手柄轮廓，避免尖锐棱角带来的握持不适感，同时在手柄末端做了微弧收边设计，提升紧急制动时的操作稳定性。渲染阶段采用金属哑光材质模拟主体铝合金壳体的质感，对铰接销轴、内部复位结构做了金属亮面材质区分，密封件采用橡胶哑光红材质，背景采用渐变冷色调突出模型主体结构，通过剖面视角的渲染处理直观展现内部液压腔、活塞、复位顶杆的装配关系。设计过程中针对大活塞区域的结构做了优化，相比常规制动杠杆提升约20%的制动效能，整体模型重量控制在64g-68g区间，为后续第二代原型的迭代优化预留了结构调整空间，各部件的连接结构均做了可装配性验证，确保模型可直接用于后续的工程样机开模参考，完整还原液压制动杠杆从外部握持结构到内部液压传动的全部细节特征。
