单排直插式8针排针连接器结构设计

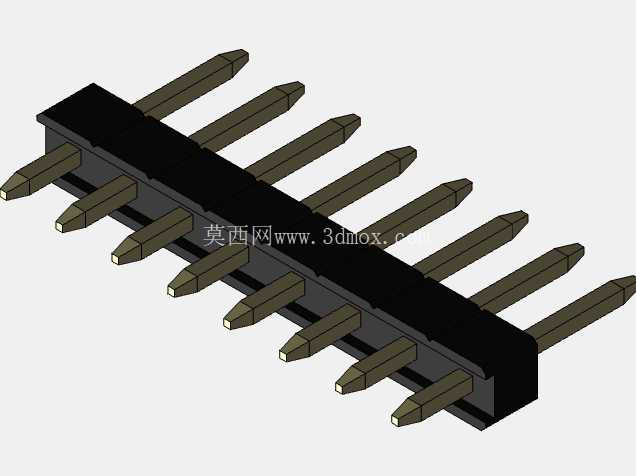

　　在电子硬件开发与小批量试制场景中，排针是板间连接最常用的基础互连元件，本次设计的8针单排直插排针，主要针对面包板原型搭建、PCB板间垂直连接、功能模块扩展等场景使用，这类元件虽然结构简单，但尺寸精度与结构合理性直接影响连接可靠性与装配效率。从实际使用需求出发，这类排针需要兼顾通孔插装的兼容性与接触稳定性，插针部分采用黄铜基材镀金处理，既保证导电性能，也能减少长期使用后的氧化接触不良问题，塑胶基座采用耐高温绝缘材质，满足波峰焊、回流焊过程中的温度耐受要求，避免焊接过程中基座变形导致插针移位。设计过程中首先确定插针的核心尺寸，插针外露于塑胶基座下方的引脚长度适配标准PCB板厚与面包板插孔深度，引脚直径匹配通用2.54mm间距排母的接触弹片夹持范围，保证插拔力度适中，既不会因为过松导致接触晃动，也不会因为过紧造成插拔困难甚至损坏焊盘。塑胶基座的高度经过反复验证，既要保证插针在基座内的固定强度，避免插针受力后出现歪斜脱落，也要控制整体高度，减少板间连接后的堆叠占用空间，基座两侧的定位结构可以在批量焊接时辅助治具定位，提升SMT或手工焊接的对位效率。

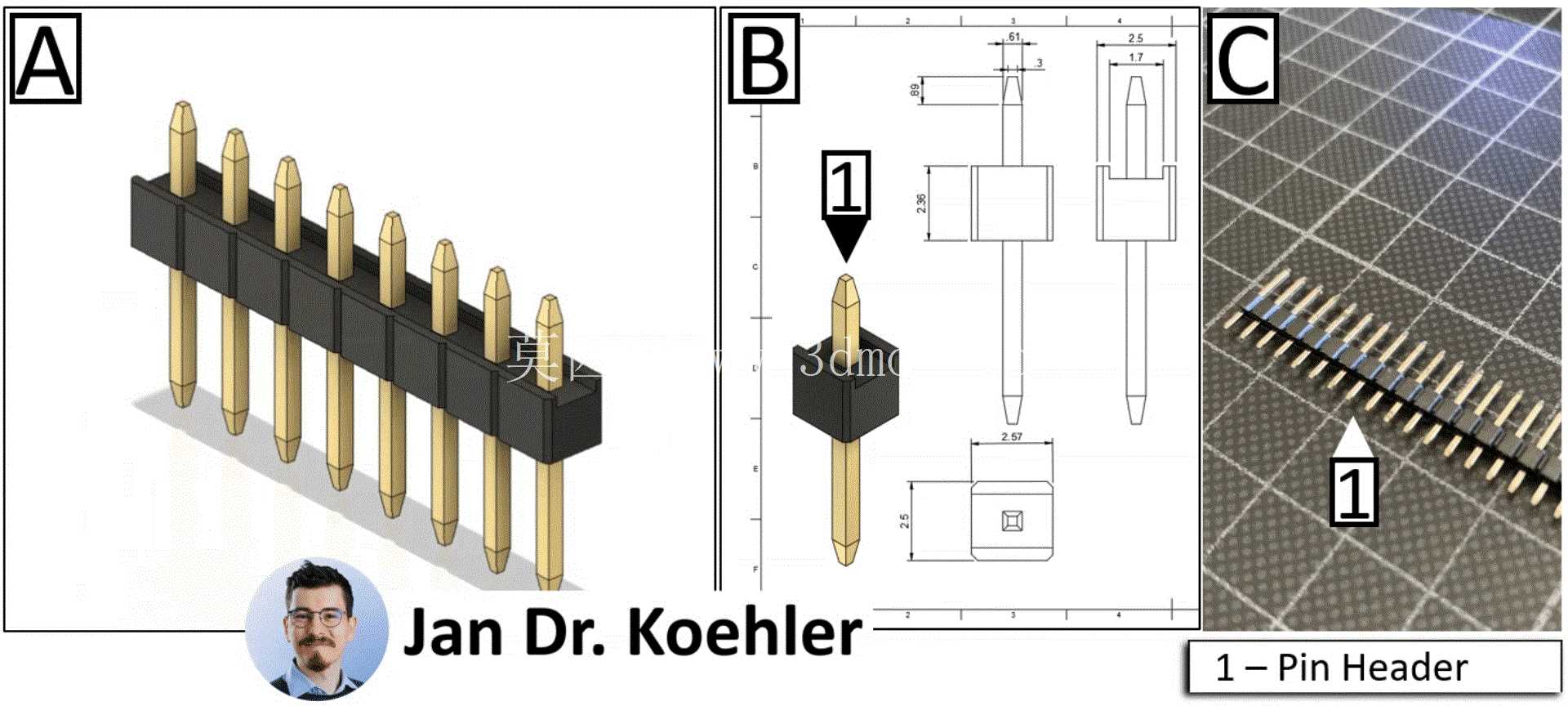

　　从安装边界来看，这款8针排针的相邻插针中心距严格遵循2.54mm标准间距，兼容通用面包板的插孔排布、标准PCB通孔焊盘的设计规范，整体宽度与长度尺寸适配多数开发板的扩展接口位置，不会和周边的电容、电阻等贴片元件产生安装干涉。插针顶端的锥形导向设计，是实际装配中非常实用的细节，在对准排母或面包板插孔时，锥形端头可以快速导入，减少插针顶偏弯折的概率，尤其适合手工原型搭建时的快速插拔调试。塑胶基座与插针的结合采用压合固定工艺，设计时预留了合适的压合过盈量，保证插针在承受常规插拔力时不会出现轴向窜动，同时基座上的插针固定孔位做了微小的倒角处理，压合装配时可以避免插针镀层被刮伤，影响后续焊接质量与导电性能。

　　在实际工程应用中，这类排针不仅用于原型验证阶段的电路搭建，也大量用于量产电子产品的模块互连，比如传感器模块与主控板的连接、显示面板与驱动板的信号传输，只要是需要可拆卸连接的板级信号通路，都能看到这类排针的身影。设计时还考虑了不同使用场景的适配性，插针的有效接触长度经过核算，既能保证插入排母后的接触面积足够，降低接触电阻，也不会因为插针过长导致焊接后焊锡沿插针上爬，影响后续和排母的配合。从结构可靠性角度，塑胶基座的材质选用满足UL94V-0阻燃等级，在电路出现异常过载发热时，不会出现自燃情况，提升电子产品的安全性能，插针的镀层厚度也经过优化，在满足抗氧化要求的前提下控制生产成本，平衡性能与经济性。很多初级工程师在选型这类基础元件时容易忽略尺寸细节，比如插针长度不匹配导致板间间隙过大或过小、间距公差过大导致无法和排母顺利对位，这款模型在建模时严格控制了各个尺寸的公差范围，相邻插针的位置度公差控制在合理区间，保证生产出来的成品可以和市面上的标准排母、面包板完全兼容。另外，插针的横截面采用方形设计，和圆形插针相比，方形插针在和排母弹片接触时可以形成更大的接触压力，接触电阻更稳定，抗振动性能更好，在有轻微振动的使用场景下也能保持连接可靠，不会出现信号瞬断的问题。塑胶基座的边缘做了微小的圆角处理，避免手工装配时锋利的边缘划伤操作人员，也减少了基座边角因为磕碰出现掉渣开裂的概率。

　　在PCB封装设计匹配上，这款排针对应的通孔焊盘孔径设置为比插针直径大0.2mm左右，既可以保证插针顺利插入，也能让焊锡充分填充焊盘与插针之间的缝隙，形成可靠的焊点，焊盘的外径尺寸也符合常规PCB工艺的加工能力，不会出现焊盘过小导致焊接强度不足的问题。对于三维建模从业者来说，这类基础元件的建模重点不在于复杂的曲面造型，而在于对实际工程尺寸的精准把控，每一个倒角、每一段长度、每一个公差的设置，都要对应实际生产和装配的需求，不能只做外观上的形似，忽略实际使用中的功能要求。比如插针顶端的锥角角度，如果角度过大，导向效果会变差，如果角度过小，插针顶端的强度会不足，插拔时容易出现弯折，经过多次验证，合适的锥角角度才能兼顾导向性能与结构强度。还有塑胶基座和插针的配合位置，插针压入基座的深度要足够，才能保证固定强度，如果压入深度过浅，插针很容易在插拔时被拔出基座，造成连接器报废，压入深度过深则会增加基座的高度，浪费安装空间。这些细节都是在实际工程应用中不断总结优化出来的，也是这款排针结构设计的核心价值所在。
