大跨度立柱支撑式钢桁架大厅承重框架

　　这套钢桁架框架结构，核心应用场景是大跨度公共建筑的屋面承重体系，常见于厂区入口大厅、小型会展场馆、户外站台雨棚这类需要开阔无遮挡内部空间的建筑场景，实际使用中承担屋面恒载、活载、风荷载以及部分区域的积雪荷载传递作用，把上部荷载通过竖向立柱均匀传导至下方独立混凝土基础，避免内部空间出现多余承重柱遮挡使用动线。从结构功能特性来看，上部桁架采用三角形腹杆排布形式，这种排布方式能最大化利用型钢的轴向受力性能，相比实腹梁结构在同等跨度下自重降低40%以上，同时整体抗扭、抗剪性能更稳定，不会出现局部应力集中导致的结构形变。

　　竖向立柱采用等截面型钢构件，柱脚通过预埋锚栓与下方混凝土独立基础刚性连接，每个独立基础的尺寸根据单柱荷载核算确定，安装时需要保证所有基础顶面的标高误差控制在2mm以内，避免后续立柱安装出现垂直度偏差，导致桁架拼装时出现错孔、强制装配产生的内应力。设计思路上，首先根据使用场景的净空要求确定立柱高度，再结合屋面覆盖范围确定桁架的总跨度与悬挑长度，桁架的节间尺寸按照常用型钢的定尺长度优化，减少现场切割、焊接的工作量，腹杆与弦杆的连接节点采用节点板栓接形式，所有螺栓孔位在工厂预制完成，现场仅需完成拼装紧固，大幅缩短现场施工周期。

　　安装边界方面，桁架整体的横向宽度与纵向长度根据覆盖区域的尺寸确定，立柱的排布间距结合桁架的挠度计算值设置，保证在满荷载状态下桁架的最大挠度不超过跨度的1/400，满足建筑结构安全规范要求；柱脚位置需要预留二次灌浆层，安装调整完成后灌注无收缩灌浆料，保证柱脚与基础的连接刚性；桁架顶部预留屋面檩条的安装孔位，孔位间距匹配常用屋面压型钢板的檩条排布尺寸，后续可直接安装檩条与屋面围护材料。

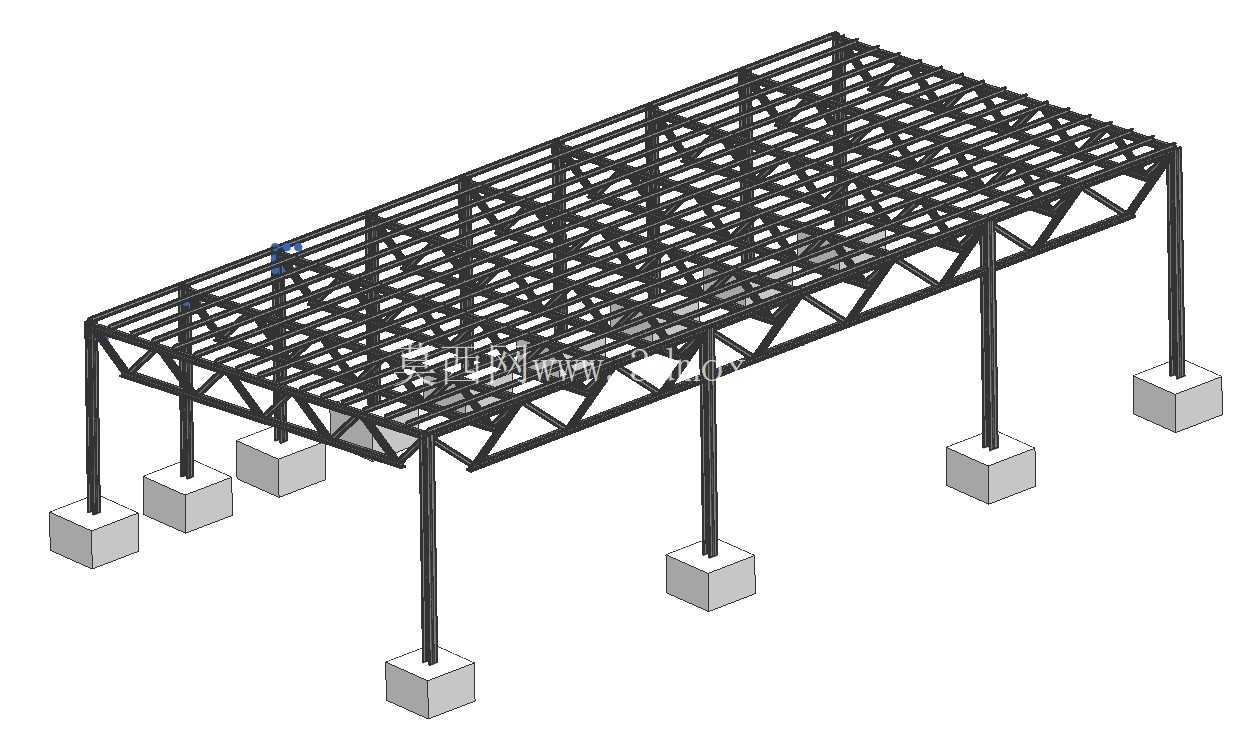

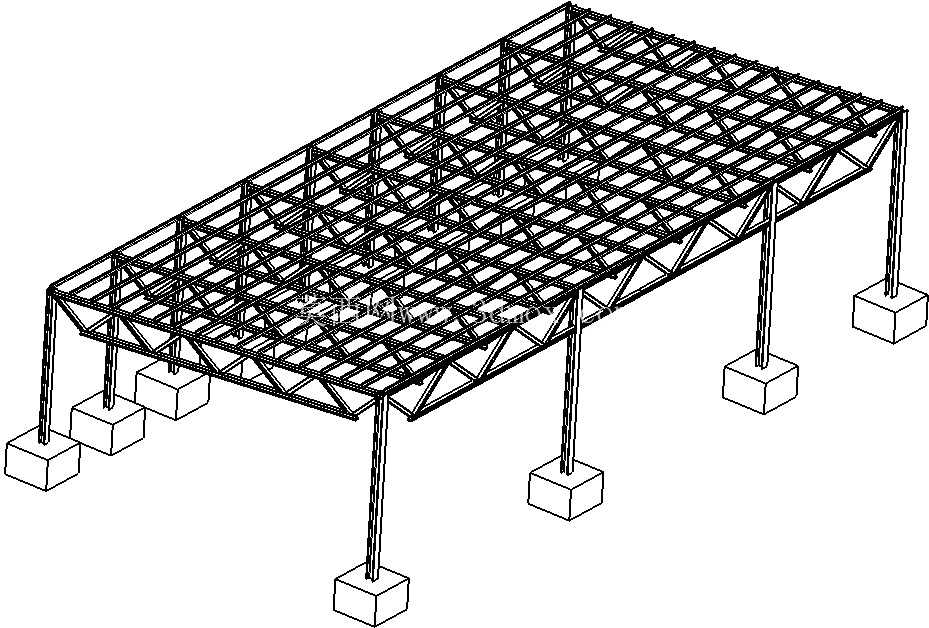

　　实际建模过程中，所有构件的截面规格按照常规工程选型设置，弦杆采用矩形钢管，腹杆采用等边角钢，立柱采用方形钢管，独立基础采用现浇混凝土结构形式，模型中还原了所有连接节点的构造细节，包括柱脚加劲肋、桁架节点板、螺栓排布位置，可直接用于结构受力验算参考、施工交底演示，也可作为同类大跨度钢结构框架设计的建模参照，调整跨度、柱距参数即可适配不同尺寸的大厅、雨棚、站台的承重框架设计需求。
