适配SPINOGY X22主轴的SK20 ER20铣削刀柄结构

在中小型数控铣削、木工雕刻、轻型金属加工的现场工况里，这类SK接口的ER弹簧夹头刀柄，是连接主轴输出端与切削刀具的核心传动部件，本次建模的这款刀柄，专门适配SPINOGY X22系列的高速主轴，针对小行程加工设备的紧凑安装空间做了结构优化。从实际加工场景来看，这类刀柄常应用在桌面级CNC加工中心、小型木工开料机、广告雕刻设备上，用来装夹直径范围匹配ER20夹头的铣刀、钻头、雕刻刀等切削刀具，承担主轴扭矩传递、刀具夹持定位的作用，加工过程中需要保证刀具的径向跳动控制在合理区间，避免高速旋转时出现振刀、加工面粗糙度超差的问题。

从结构设计思路上看，这款刀柄采用SK20的锥面定位接口，锥度配合的设计能够保证和主轴端面的贴合精度，安装时通过主轴内部的拉钉机构拉紧刀柄顶部的拉钉结构，让锥面和主轴锥孔完全贴合，消除连接间隙，保证高速旋转时的同轴度。刀柄下部的ER20夹头安装位，采用标准的ER夹头锁紧结构，通过配套的ER螺母压紧夹头，实现对刀具柄部的均匀夹持，相比其他夹持方式，ER夹头的夹持范围更广，换刀时只需要更换对应内径的夹头就能适配不同柄径的刀具，不需要更换整个刀柄，能够降低现场的配件储备成本。

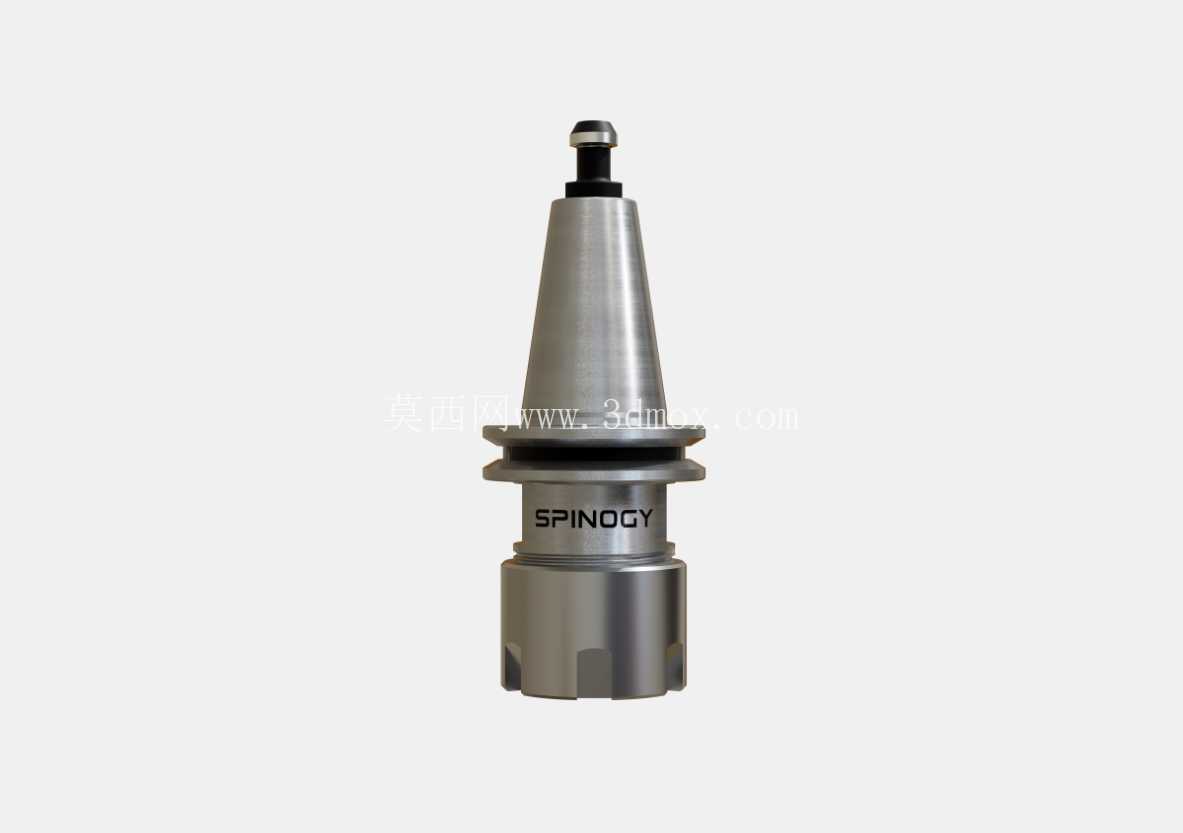

从外形尺寸与安装边界来看，这款刀柄的整体长度做了紧凑化设计，锥部长度和夹头座的直径都严格匹配SPINOGY X22主轴的安装尺寸，安装后不会和主轴周围的防尘罩、冷却管路发生干涉，刀柄的最大旋转外径经过核算，在X22主轴的额定转速下不会出现动平衡超标的问题，外露的金属表面做了防锈处理，能够适应加工现场的切削液喷淋、金属粉尘环境，延长使用寿命。刀柄上标注的品牌标识位置做了凹陷处理，避免长期使用后标识被磨损，同时拉钉的安装螺纹采用标准规格，和同系列主轴的拉爪结构完全匹配，安装时只需要按照标准扭矩拉紧即可，不需要额外做结构修改。

从实际使用的功能特性来看，这款刀柄的锥面经过精磨处理，和主轴锥孔的接触面积能够达到90%以上，高速旋转时的动平衡等级满足轻型加工的需求，夹持ER20夹头后，刀具在3倍径位置的径向跳动可以控制在0.01mm以内，能够满足亚克力、实木、铝合金等材料的精加工需求。夹头座的锁紧螺母采用了低风阻的外形设计，高速旋转时不会产生过大的风噪和气流扰动，减少加工过程中的振动传递。另外，刀柄的整体材质采用合金结构钢制造，经过热处理后具备足够的刚性和韧性，能够承受铣削过程中的切削冲击力，不会因为进给量过大出现刀柄变形、断裂的问题。

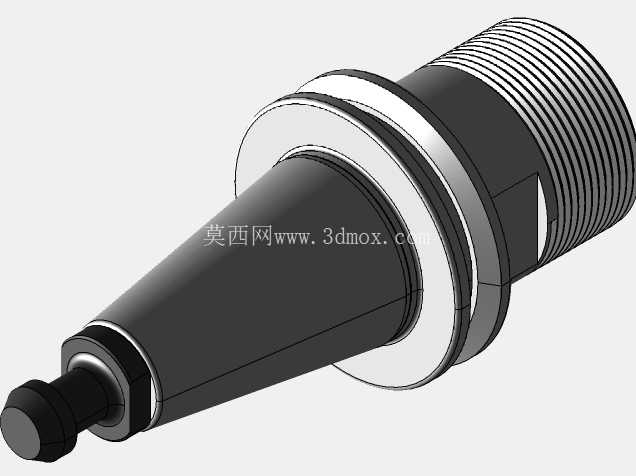

在做三维建模的时候，需要重点关注几个配合尺寸的精度：一是SK20锥面的锥度公差，必须和主轴锥孔的公差带匹配，过松会导致定位精度不足，过紧会出现装拆困难的问题；二是ER20夹头安装孔的锥度和深度，要保证夹头装入后能够和螺母的压紧面完全贴合，锁紧时夹头能够均匀收缩；三是顶部拉钉的安装位置和同轴度，拉钉的中心必须和刀柄的旋转中心重合，否则拉紧后会导致刀柄偏摆，影响加工精度。建模时还要注意刀柄各个台阶处的倒角处理，避免应力集中，同时在锁紧螺母和夹头座的配合位置留出足够的间隙，保证螺母能够顺畅旋紧，不会出现卡滞的问题。

这类刀柄在设备选型配套时，需要和主轴的接口规格、最高转速、额定扭矩参数匹配，不能跨规格混用，比如不能将SK20接口的刀柄装到其他接口规格的主轴上，否则会出现装夹不牢、锥面磨损的问题，严重时还会在加工过程中出现刀柄飞出的安全隐患。日常使用时，需要定期清理锥面和夹头表面的切屑、粉尘，避免杂质进入配合面导致定位精度下降，锁紧螺母时要使用配套的扭矩扳手，按照规定的扭矩锁紧，避免扭矩过大导致螺母滑牙或者夹头变形，扭矩过小则会出现刀具夹持不牢、加工时窜动的问题。
