TO-220封装7805线性稳压器三维结构

在低压直流供电系统的设计环节中，7805三端线性稳压器是应用覆盖面极广的基础功率器件，小到桌面数码外设的供电板、工业控制板卡的本地供电支路，大到小型通讯终端设备的电源预处理单元，都能见到该器件的身影。不同于开关型稳压器件的高频工作特性，线性稳压器依靠自身的压差调整实现稳定电压输出，输出纹波水平极低，对噪声敏感的模拟信号采集电路、小功率射频通讯模块供电场景适配性极强，不会引入额外的高频干扰影响后端电路工作。

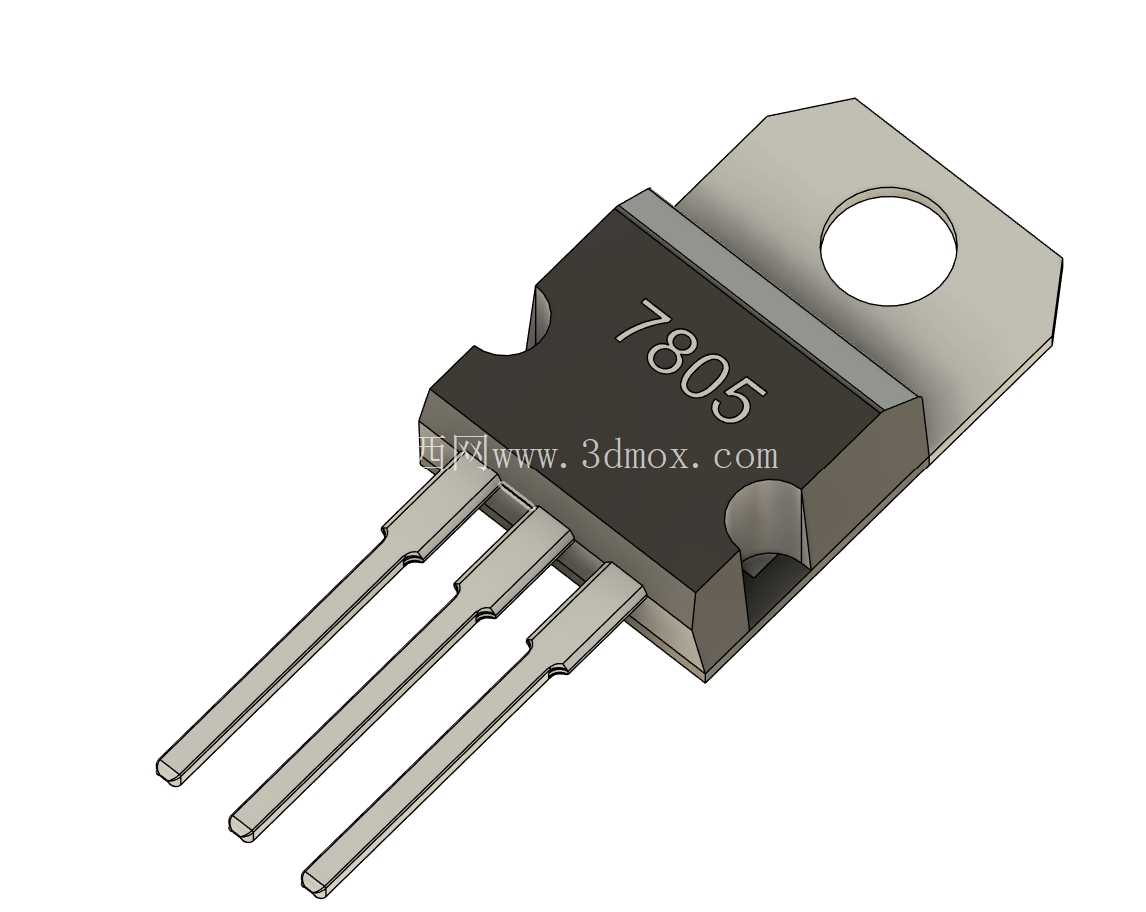

从三维结构的设计还原来看，该模型完整复现了TO-220直插封装的全部结构细节：器件主体分为塑封本体与金属散热基片两部分，金属基片上方预留的标准圆形安装孔，是结构设计阶段需要重点关注的安装边界，该孔位适配M3规格的标准紧固件，可直接将器件锁附在铝制散热片或设备金属壳体上，安装时需要注意基片与器件中间引脚的电气连通特性，若散热结构与整机地存在电位差，必须加装绝缘导热衬垫避免短路风险。三根平行排布的直插引脚采用标准2.54mm间距设计，完全匹配通用万用板、标准PCB焊盘的孔位尺寸，引脚长度预留了常规波峰焊、手工焊接所需的吃锡余量，建模时还原了引脚根部与塑封本体结合处的应力释放倒角，避免实际生产中引脚受外力弯折时出现塑封开裂的问题。

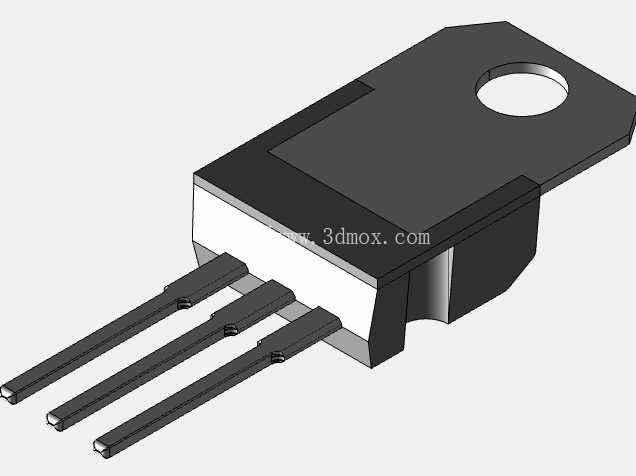

器件塑封本体表面的型号标识区域做了凹陷处理，还原了实际器件激光印字的结构特征，金属散热基片的弯折角度、边缘倒角都按照实际器件的冲压工艺特征还原，没有出现直角锐边的建模错误，符合五金冲压件的实际工艺形态。从功能特性对应的结构设计来看，金属基片与内部稳压晶圆的散热焊盘直接连通，建模时保留了基片与塑封本体之间的装配台阶，该结构是封装工艺中塑封料填充定位的关键结构，能够保证器件在高低温循环工作时，金属基片与塑封部分不会出现分层脱落的问题。

在进行整机结构布局时，该器件的安装空间需要预留足够的散热余量：当器件输出电流达到1A额定值时，自身压差带来的耗散功率会使本体温度快速上升，因此三维布局时不仅要保证器件安装面与散热结构的贴合间隙不超过0.2mm，还要在器件周边预留不小于5mm的空气对流空间，避免周边发热器件的热辐射叠加导致稳压器过热保护。引脚的伸出长度需要匹配PCB板的安装高度，若设备存在振动工况，引脚弯折处需要预留应力缓冲弧度，避免长期振动导致引脚焊盘出现疲劳断裂。

对于结构设计人员而言，该三维模型可直接用于PCB板的器件干涉检查、散热结构的匹配设计、整机装配的空间校核，不需要再对器件的封装尺寸进行二次测绘，模型的所有外形尺寸、安装孔位、引脚间距都与实际量产器件保持一致，能够直接导入装配体完成布局验证，减少前期选型阶段的实物测绘工作量，避免因尺寸偏差导致的结构干涉、安装错位等问题。在通讯类手持设备、小型工业控制模块、桌面消费电子的结构设计中，该稳压器的三维模型是电源部分布局的常用基础元件，准确的结构还原能够帮助设计人员提前预判安装风险，优化整机内部的空间利用率，平衡散热性能与结构紧凑性的需求。
