Teensy4.0开发控制板带排针结构

项目分类:通讯工具类 发布时间:2026-02-28 ID:1143856
  • Teensy4.0开发控制板带排针结构
  • Teensy4.0开发控制板带排针结构

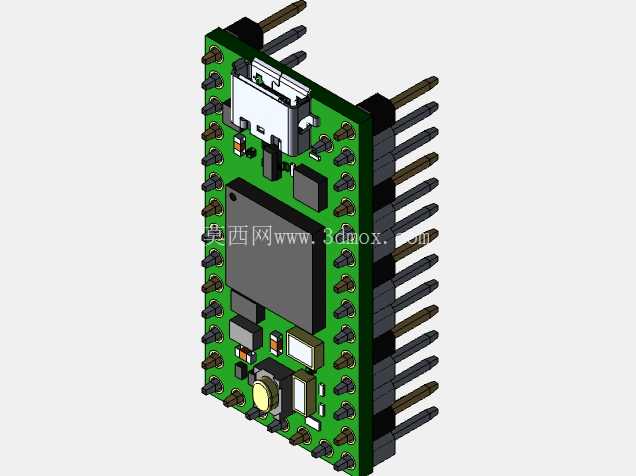

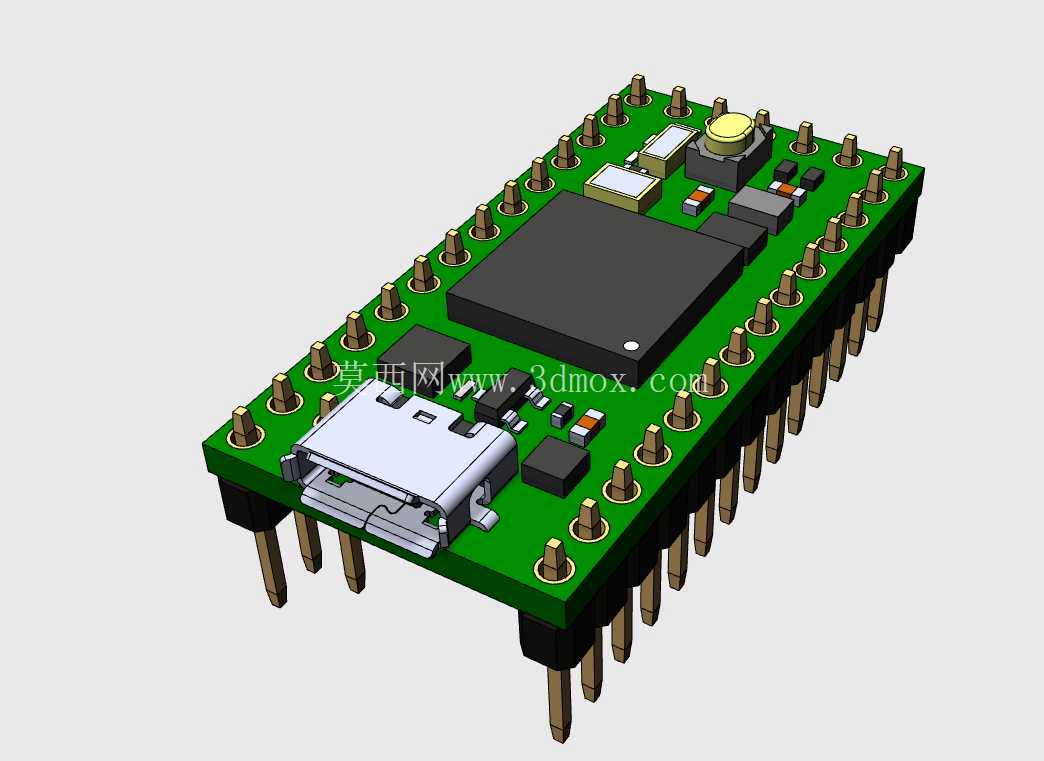

  这款Teensy4.0开发板的三维结构还原,首先围绕嵌入式开发场景的实际使用需求展开设计还原,日常在创客项目、小型嵌入式控制装置、开源硬件二次开发场景中,这类核心控制板是整个硬件系统的运算核心,承担着外设信号采集、逻辑运算、执行机构指令输出的核心作用,很多小型智能硬件、便携检测设备、自定义交互装置的原型开发阶段,都会选用这类高性能微型开发板作为主控单元。从结构设计层面来看,模型完整还原了PCB基板的层叠结构,板载核心主控芯片的封装尺寸、周边阻容元件的排布位置都和实物完全对应,板端的Micro USB接口位置做了精准的边界还原,这个接口承担着程序烧录、串口调试、供电输入的多重功能,在做外壳结构设计或者堆叠扩展板设计时,这个接口的外凸尺寸、开口位置是必须预留的安装避让边界,一旦尺寸偏差就会出现接线插不到位、外壳干涉的问题。

  板体两侧的直插排针是结构还原的重点,每一根排针的引脚间距、伸出板体的长度、排针塑料基座的厚度都做了等比例还原,这类排针采用标准2.54mm间距设计,既可以直接插在面包板上做快速原型验证,也可以通过杜邦线连接各类传感器、执行器模块,在做固定式安装设计时,排针的总伸出长度决定了板体和安装底座之间需要预留的安全间隙,避免引脚和金属底座接触造成短路。板载的复位按键、LED指示灯的位置也做了精准还原,复位按键的凸起高度需要在外壳设计时预留对应的按压行程,指示灯的位置如果需要做透光设计,也要对应预留导光结构的安装位置,避免外壳装好之后看不到指示灯状态或者按不动复位键。从安装边界来看,整个开发板的板体轮廓是规则矩形,四个角的安装孔位置、孔径都和实物一致,在做固定安装时,可以通过铜柱配合螺丝将板体固定在设备内部的安装位上,安装孔的中心到板边的距离是结构设计时的重要定位尺寸,直接决定了安装支架的开孔位置。设计还原过程中,特意区分了不同元器件的材质表现,PCB基板的绿色阻焊层质感、金属排针的导电部分、塑料接插件的哑光质感、芯片封装的哑光黑质感都做了区分,方便结构工程师在做装配干涉检查时,快速识别不同部件的边界。

  在实际项目应用中,这类开发板经常被用在小型自定义控制器、MIDI交互装置、便携数据采集终端、小型机器人的主控单元上,因为其体积小巧、运算性能充足,很多对安装空间有严格限制的嵌入式项目都会优先选用,这就要求三维模型的尺寸精度足够高,不管是做外壳结构设计,还是做扩展板的堆叠设计,都能直接参考模型的尺寸边界做设计,不需要反复拿实物测量核对。比如在做手持类检测设备的结构设计时,开发板在壳体内的安装位置、和电池模块、显示屏模块的间距,都可以直接在装配环境下通过这个模型做干涉检查,提前排布线束走线路径,避免打样之后出现元件干涉、装不进去的问题。

  板上各个元件的高度差也是设计时需要重点关注的部分,核心主控芯片的散热片高度、USB接口的凸起高度、排针的伸出高度、按键的凸起高度,共同决定了板体上方需要预留的最小空间,在做紧凑式结构设计时,这些高度尺寸直接影响整个设备的厚度控制,稍有偏差就会出现外壳压到元件、造成元件虚焊或者损坏的问题。另外排针的引脚长度也决定了焊接之后的背面突出尺寸,如果是采用板后焊接的安装方式,背面引脚的突出长度也需要纳入安装间隙的计算范围,避免背面引脚顶到设备壳体或者其他板卡。
