160mm重载旋转万向脚轮结构设计

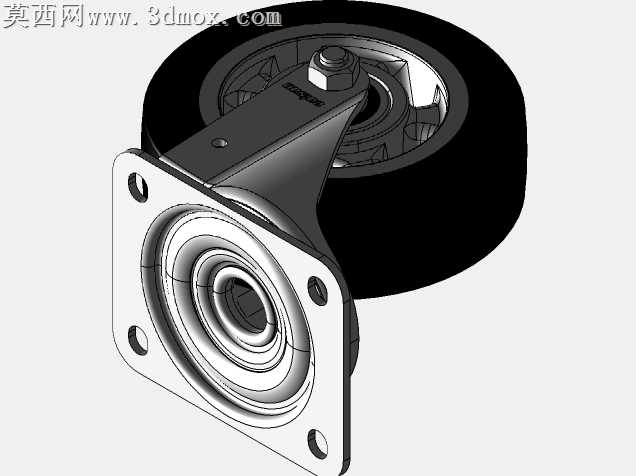

本作品为重载型旋转万向脚轮的三维参数化建模成果，建模过程严格遵循工业脚轮的实际生产尺寸规范，以1:1比例还原产品的全部结构细节。建模阶段首先完成核心旋转叉架的结构搭建，采用钢板冲压成型的支架结构设计，顶部设置方形四孔安装法兰，法兰盘面预留标准安装孔位，可直接适配各类工业设备、物流周转车、重型货架的底部安装需求；叉架与顶部法兰之间内置双滚珠轴承回转结构，建模时精准还原轴承的滚道、钢珠排布与密封结构，保证万向旋转动作的顺畅性与径向、轴向承载能力，可承受350kg额定载荷下的频繁转向动作。轮体部分采用分体式结构建模，轮毂为铝合金压铸成型结构，建模时还原轮毂的辐条减重结构、中心轴承安装位与轮轴固定结构，保证轮毂的轻量化与结构强度；轮胎部分为天然橡胶材质，建模时还原橡胶胎面的弧度设计与表面细腻纹理，材质参数设置为邵氏硬度65-67SHA，匹配工业脚轮的减震、耐磨、静音使用需求，轮体与叉架之间通过高强度轮轴连接，轴端设置防松螺母与防尘密封结构，避免使用过程中灰尘、杂质进入轴承内部影响转动性能。渲染阶段采用工业产品写实渲染方案，金属支架部分赋予哑光喷塑金属材质，还原金属表面的细腻颗粒质感与轻微反光特性；铝合金轮毂赋予金属切削后的亮面铝材质，表现金属加工后的光洁质感；橡胶轮胎赋予哑光黑色橡胶材质，还原橡胶表面的漫反射特性与轻微的弹性质感，整体渲染光影柔和，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑产品的实际使用场景，在旋转部位预留合理的装配间隙，避免转动过程中出现卡滞、异响问题；安装法兰的孔位尺寸符合通用工业脚轮的安装标准，具备良好的互换性，可直接替换同规格的传统脚轮产品；轮体的宽度、直径参数经过力学校核，保证在额定载荷下轮体不会出现过度形变，同时天然橡胶胎面可有效吸收路面颠簸产生的震动，保护运输过程中的精密设备不受震动损伤，整体结构兼顾承载能力、转动灵活性与使用寿命，可直接用于工业设备配套、物流装备设计的选型参考与结构验证。
