带刹车万向转轮与配套固定轮设计

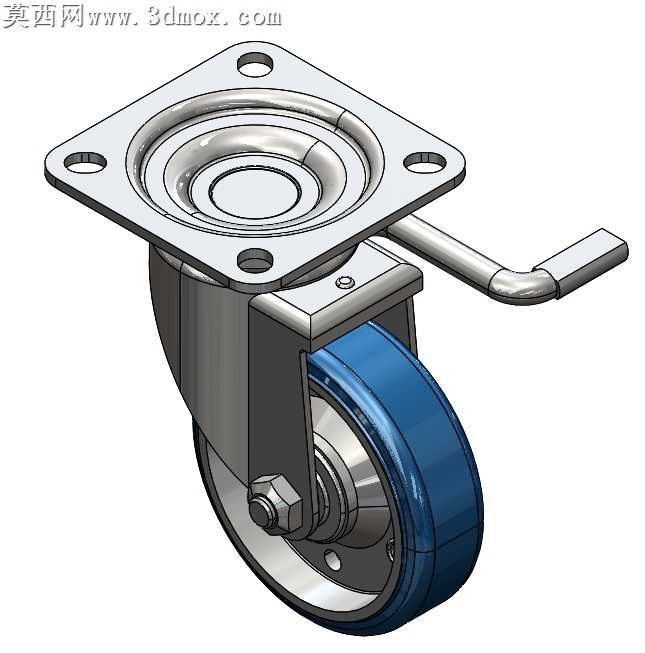

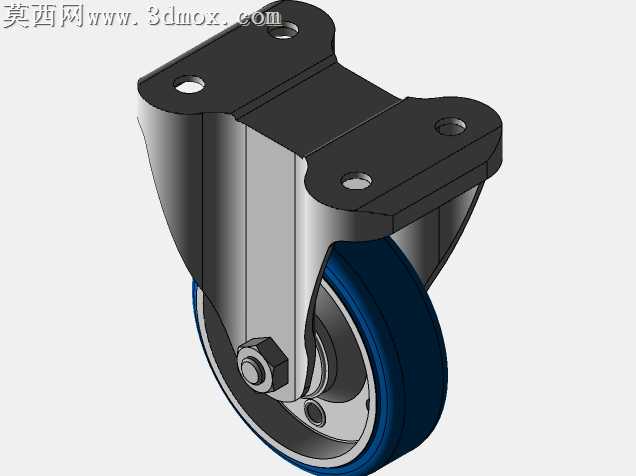

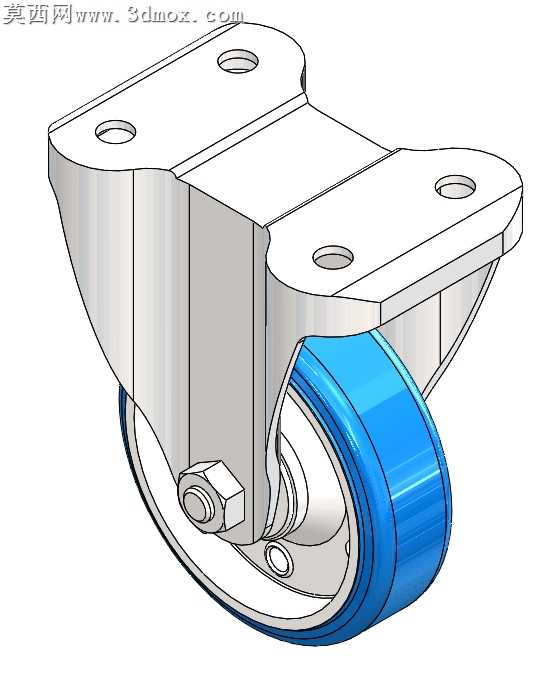

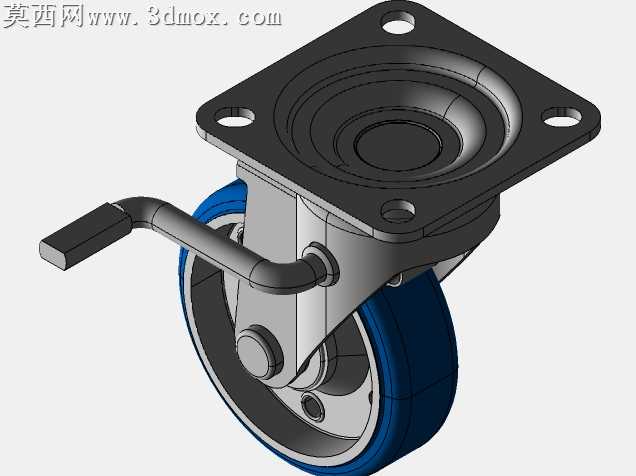

本作品为工业脚轮组的三维设计，包含带侧刹结构的万向转轮与配套固定轮两款产品，建模过程严格遵循实际工业脚轮的生产尺寸规范，在三维软件中完成全参数化建模，确保各部件尺寸匹配度与实物一致。建模阶段首先完成顶部安装法兰的结构绘制，方形法兰板预留四个标准安装孔位，法兰下方的回转支承结构采用分层建模方式，还原了万向结构的转动间隙与配合公差，保证万向转动功能的结构合理性。转轮部分的支架采用厚钢板折弯成型的结构设计，建模时还原了支架的折弯圆角、安装轴孔以及加强筋结构，滚轮部分采用金属轮芯外包聚氨酯轮面的复合结构，分别对金属轮芯的轴承安装位、轮面的圆弧过渡做了精细化建模，还原了滚轮与支架间的螺栓轴、锁紧螺母、防尘垫片等细小零件，确保装配关系完全符合实际装配逻辑。配套的固定轮结构在建模时保持与万向轮相同的安装法兰尺寸、滚轮规格，仅取消万向回转结构与刹车组件，保证两款脚轮搭配使用时的安装统一性与高度一致性。渲染阶段针对不同部件赋予对应材质：金属法兰、支架、轮芯、紧固件赋予拉丝不锈钢材质，调整金属粗糙度与反射参数还原金属件的哑光金属质感；聚氨酯轮面赋予深蓝色弹性体材质，调整材质的漫反射颜色与轻微反光特性，还原聚氨酯材料的半哑光弹性质感；刹车手柄采用金属弯管结构，还原弯管的折弯弧度与端部扁平按压结构的细节。设计过程中重点考量了脚轮的承重性能与刹车可靠性，万向轮的侧刹结构通过按压手柄可实现对滚轮的锁止，建模时还原了刹车组件的联动结构，确保刹车块与滚轮面的接触位置设计合理，固定轮则作为定向支撑部件，与万向轮搭配使用可实现设备的平稳移动与可靠固定，两款脚轮的安装孔位采用通用工业标准，可适配多数工业设备、周转工装、货架的移动支撑需求。
