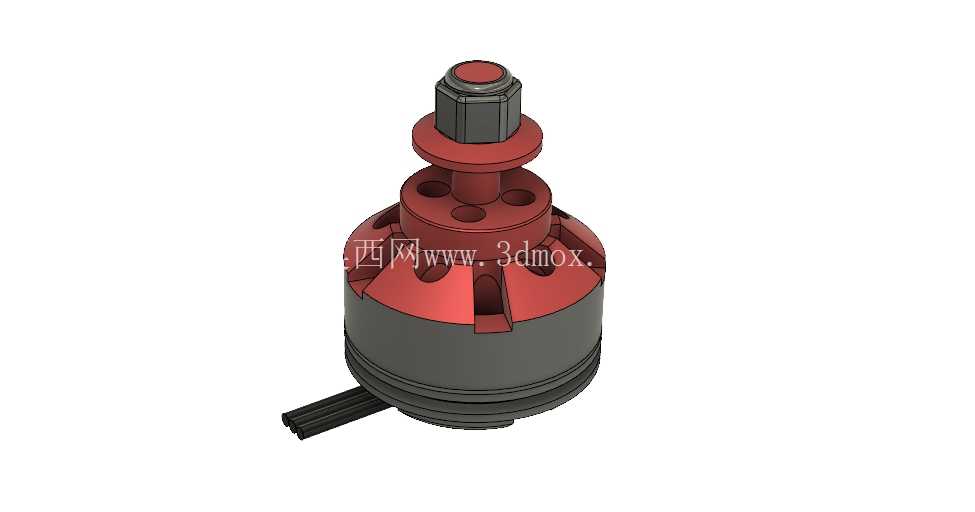

竞速无人机用2204规格2300kv外转子无刷电机

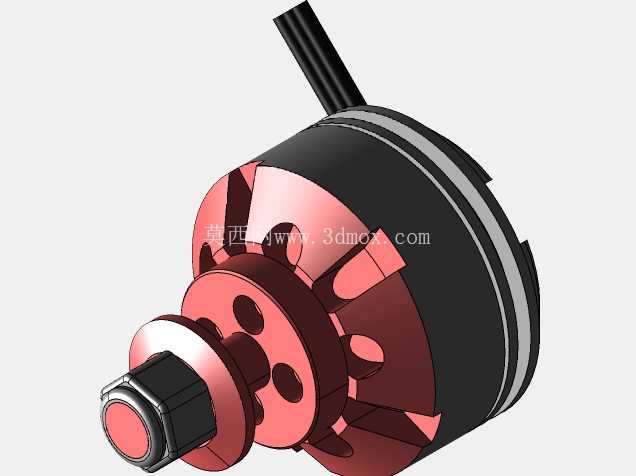

　　这款外转子无刷电机是针对小型竞速类穿越无人机开发的动力输出部件，核心定位是满足小尺寸机架下的高推重比动力需求，适配4寸桨叶的竞速无人机装机场景。从结构设计来看，采用外转子布局能够在有限的定子直径下获得更大的扭矩输出，匹配高kv值的绕组设计，能够在3-4S锂电池供电区间内维持较高的转速响应速度，满足竞速飞行中频繁加减油门、快速变向的动力响应要求。定子部分采用0.2mm厚度的硅钢片叠压而成，叠厚参数匹配2204规格的通用尺寸标准，绕组采用多股漆包线并绕的方式，降低大电流下的集肤效应，减少持续高功率输出时的绕组发热，避免飞行过程中因电机过热导致的磁钢退磁、动力衰减问题。转子外壳采用高强度铝合金车削加工而成，外表面做了镂空减重设计，既能够降低转子整体的转动惯量，提升油门响应的灵敏度，也能在高速运转时引导气流穿过定子绕组区域，带走绕组和磁钢产生的热量，提升持续工作的稳定性。转子磁钢采用耐高温的钕铁硼材质，表贴式固定在转子壳内壁，磁钢充磁方向为径向充磁，能够和定子绕组产生的旋转磁场形成高效耦合，降低运转过程中的扭矩波动，减少电机高速运转时的振动传导到机架上，提升飞行画面的稳定性。

　　输出轴采用高强度不锈钢材质加工，轴径适配通用的M5螺旋桨安装螺母，轴端的桨座做了定位台阶设计，能够保证螺旋桨安装时的同轴度，避免桨叶动平衡偏差带来的整机振动，桨座的锁紧结构采用防松螺母配合防滑垫片的设计，能够在高速飞行、频繁变向的工况下避免桨叶松脱引发的飞行事故。出线端采用耐高温的硅胶线，线径匹配20A持续电流的载流要求，出线位置做了应力释放结构，避免装机时反复弯折引线导致的线芯断裂，引线长度适配常规4寸机架的电调安装位置，不需要额外延长接线即可完成布线。

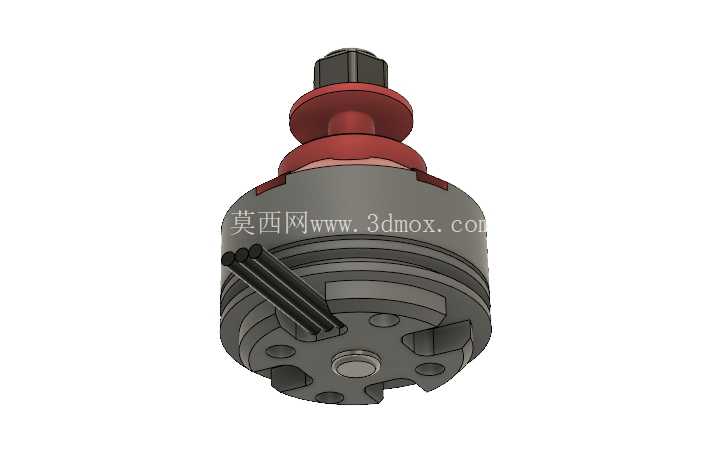

　　从安装边界来看，电机的安装孔位采用16mm和19mm兼容的孔距设计，能够适配市面上绝大多数4寸竞速穿越机的机臂安装规格，安装面做了平整化处理，能够和机臂安装座完全贴合，避免安装应力导致的电机轴偏斜，电机总高度控制在合理范围内，不会和机架上的飞控、图传等电子设备产生安装干涉。在实际应用场景中，这款电机搭配5045或者5043规格的三叶螺旋桨，在4S锂电池供电下能够产生超过600g的单轴拉力，四轴组合后的总拉力能够超过2.4kg，配合起飞重量在700-900g的竞速机架，能够获得超过3:1的推重比，满足竞速飞行中快速爬升、急转、翻滚等动作的动力需求。

　　设计过程中针对竞速飞行的常见炸机场景做了结构强化，输出轴和转子壳的连接部位做了加厚处理，轻微的碰撞不会导致轴弯曲或者转子壳变形，轴承采用混合陶瓷轴承，能够在高转速下维持较低的运转阻力，同时具备更好的抗冲击能力，延长电机的使用寿命。绕组的绝缘处理采用真空浸漆工艺，能够避免高速运转时的绕组松动，同时提升绕组的防潮、防尘能力，适应户外复杂飞行环境下的使用需求。电机的动平衡等级达到G2.5标准，在满油门转速下的振动值控制在0.02mm以内，能够减少振动对飞控陀螺仪的干扰，提升飞行姿态的稳定性，降低飞控滤波的调校难度。
