T型MN2212 kv920外转子无刷电机结构

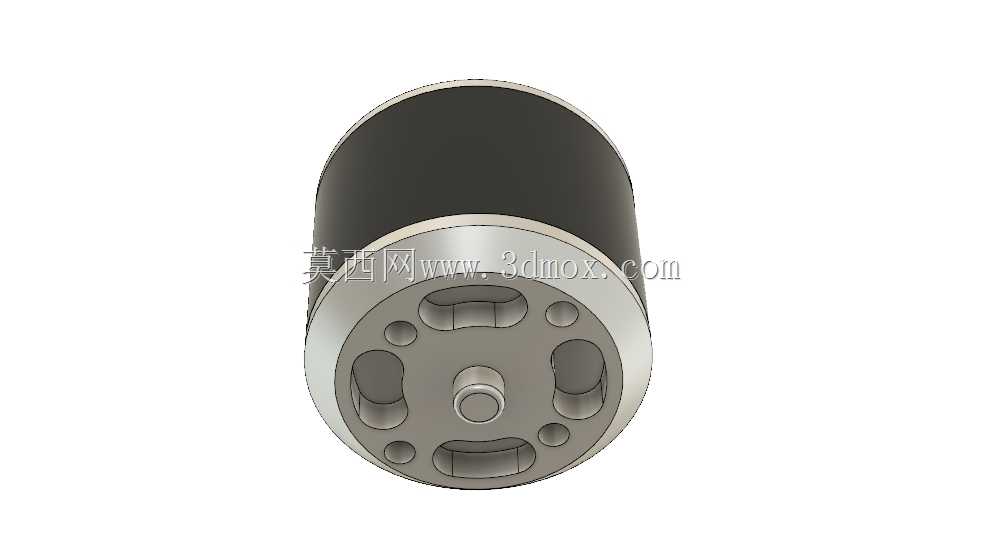

这款外转子无刷电机的结构设计，首先围绕航模、小型便携动力设备的安装适配需求展开，顶部端盖预留的对称安装孔位，可直接适配常见的16mm间距安装支架，无需额外设计转接件就能完成固定，能大幅缩短小型无人机、固定翼航模、桌面级小型动力传动装置的装配周期。从实际使用场景来看，这类kv值920的外转子电机，扭矩输出特性适配3S锂电池供电工况，搭配10寸左右螺旋桨时，能为总重1kg以内的多旋翼无人机提供足够的单轴拉力，也可用于小型智能小车的驱动单元、桌面云台的动力输出部件，在低速大扭矩需求的小型动力场景中适配性较强。

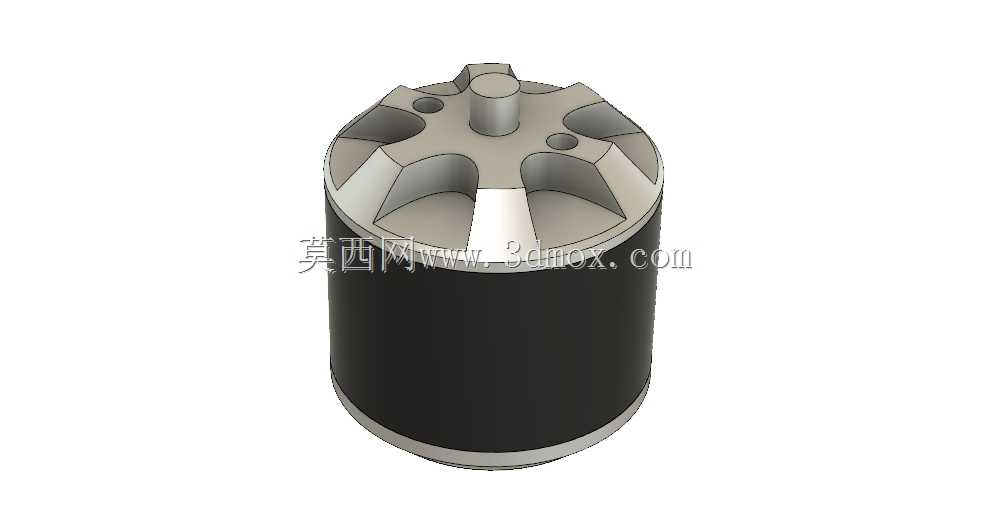

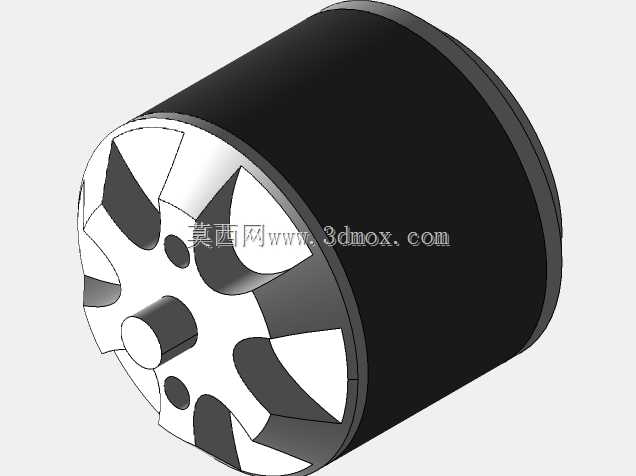

设计层面，电机外壳采用直筒式圆柱结构，外壳侧壁做了等厚设计，既保证外转子旋转时的结构强度，避免高速转动下壳体形变影响气隙均匀度，也能控制整体重量，符合轻量化动力元件的设计要求。顶部端盖的镂空槽并非装饰结构，一方面是为绕线工序预留操作空间，方便定子绕组的规整排布，另一方面能在电机运转时引导气流穿过定子与转子的间隙，带走绕组通电产生的热量，降低长时间高负载运行下的绕组温升，避免磁钢高温退磁影响电机性能。输出轴采用居中凸台设计，轴伸长度控制在适配常规桨夹、联轴器的尺寸范围内，轴径匹配通用的标准连接件，选型时无需单独定制传动连接部件。

安装边界上，电机整体外径控制在28mm区间，总高度不含输出轴为30mm左右，安装时预留的径向间隙不小于2mm即可避免运转时与周边结构产生干涉，轴向空间需要预留输出轴的装配余量，搭配桨夹时总轴向占用空间不超过40mm，能适配多数紧凑布局的小型动力设备。定子部分采用多槽集中绕线结构，配合外转子的多极磁钢排布，运转时的扭矩波动更小，低速运行时的平顺性更优，用于云台、小型传送带驱动这类对运转平稳度有要求的场景时，不会产生明显的抖动问题。端盖与外壳的配合采用止口定位结构，装配时能保证定子与转子的同轴度，减少因装配偏差带来的运转噪音与轴承偏磨问题，延长电机的实际使用寿命。
