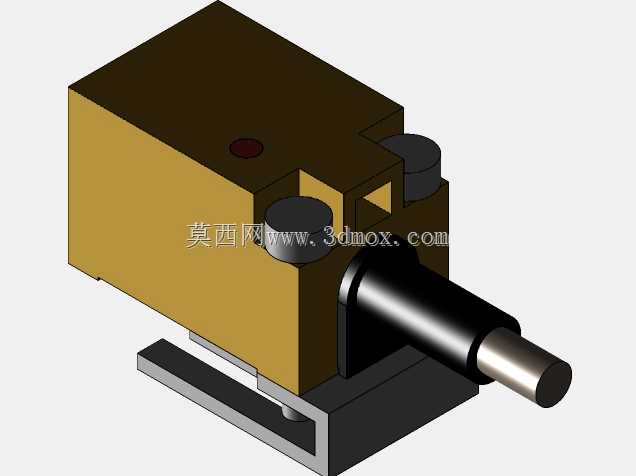

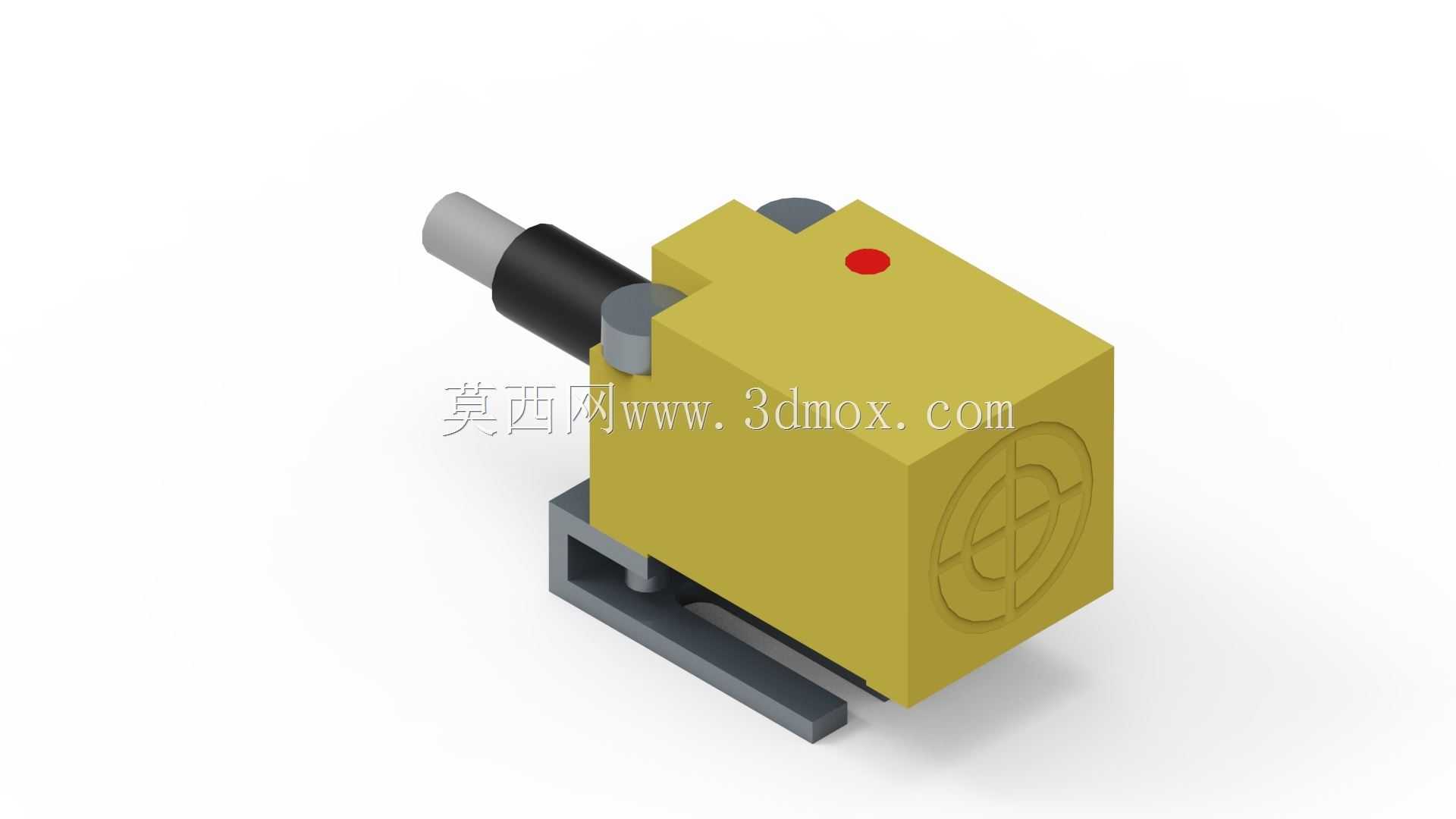

欧姆龙方形直流三线接近开关结构模型

　　在自动化生产线的工位检测、输送线物料到位判断、机床夹具行程确认这类场景里，这类方形直流三线接近开关是出镜率极高的检测元件，不同于光电开关容易受粉尘、切削液飞溅干扰的特性，电感式接近开关仅对金属物体产生感应，在机加工、装配线这类金属工件流转的场景里稳定性更突出。这款产品采用无屏蔽方形壳体设计，相比螺纹圆柱形的同规格检测元件，方形壳体的安装固定方式更灵活，既可以通过底部的安装支架卡在工业铝型材的槽道里，也能直接通过壳体侧面的安装孔锁在设备安装板上，不需要额外加工螺纹安装位，在紧凑的设备布局里能节省不少安装空间。

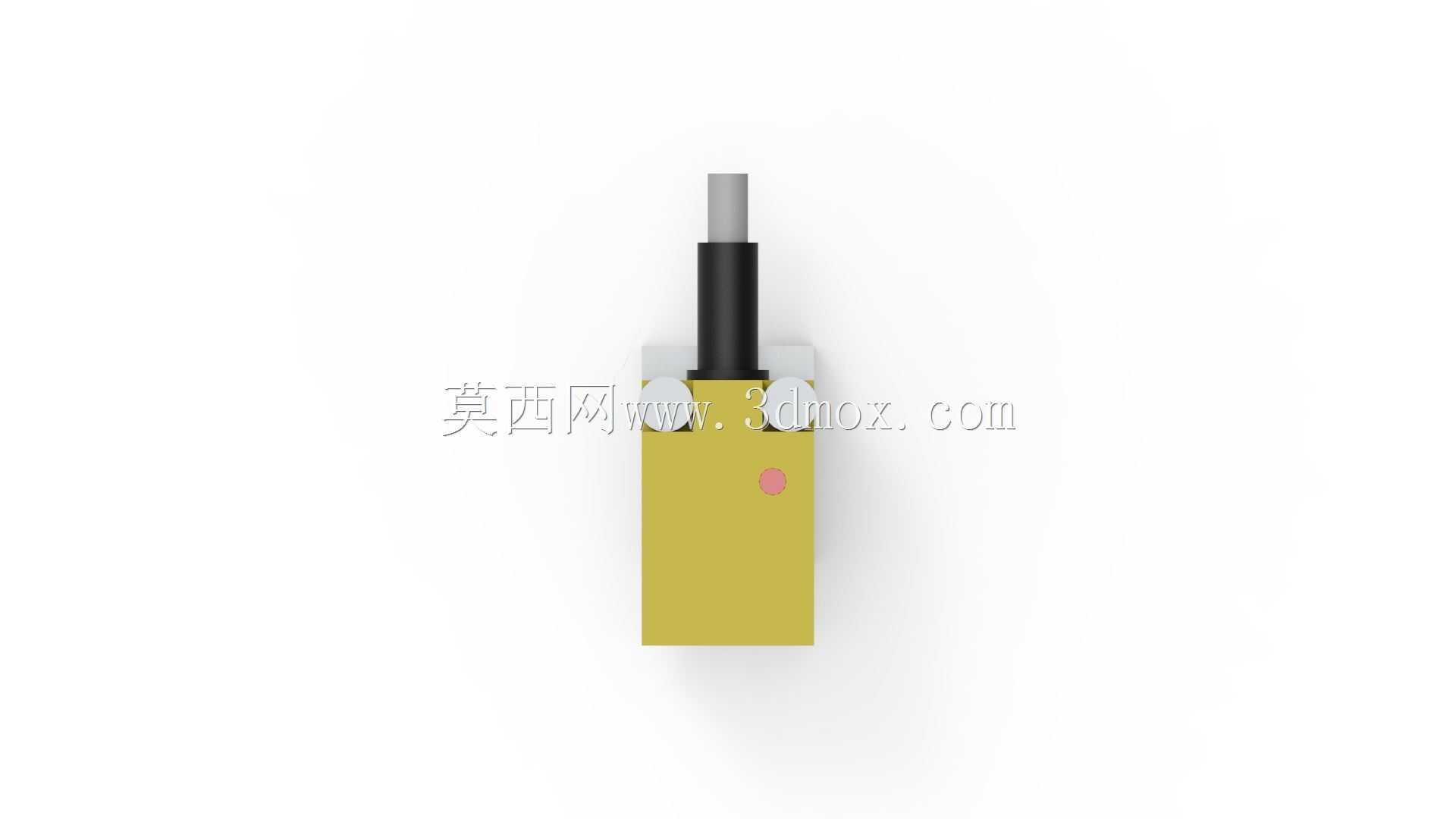

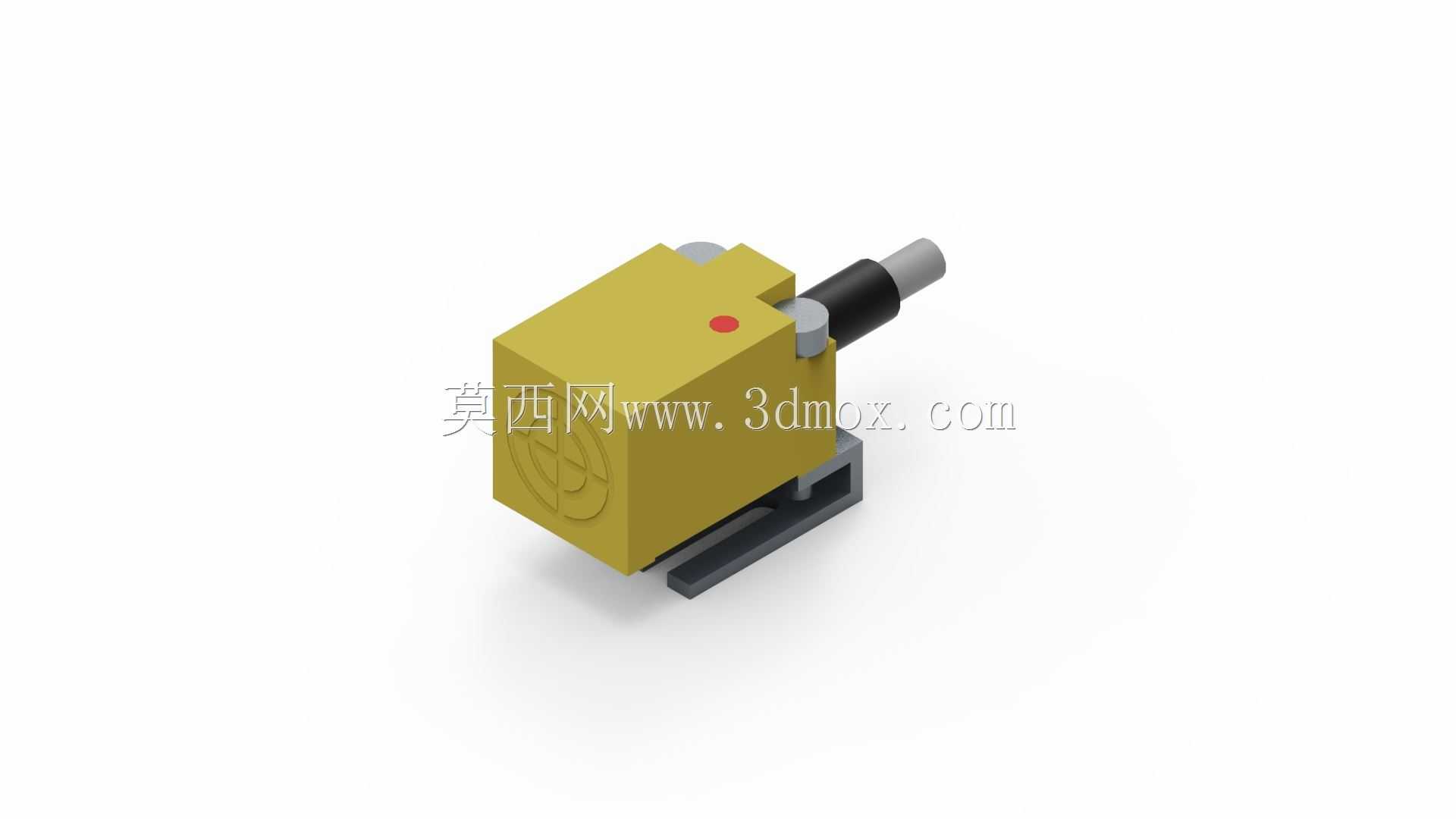

　　从功能参数对应的结构设计来看，这款产品的感应距离为5mm±10%，输出形式为NPN常开型，预接出线的设计省去了现场接线时对接插件的压接工序，出厂时线缆和壳体的连接处做了应力释放结构，能避免设备运行过程中线缆反复弯折导致的内部线芯断裂问题，适合设备上走线需要随部件小幅移动的安装场景。做三维建模的时候，首先要还原的是壳体的安装边界尺寸，方形主体的棱角做了小圆弧过渡，避免安装时锐角划伤操作人员，顶部的红色状态指示灯位置做了内凹设计，既可以让指示灯的光线在车间光照环境下清晰可见，也能避免工件剐蹭蹭掉指示灯的透明保护罩。

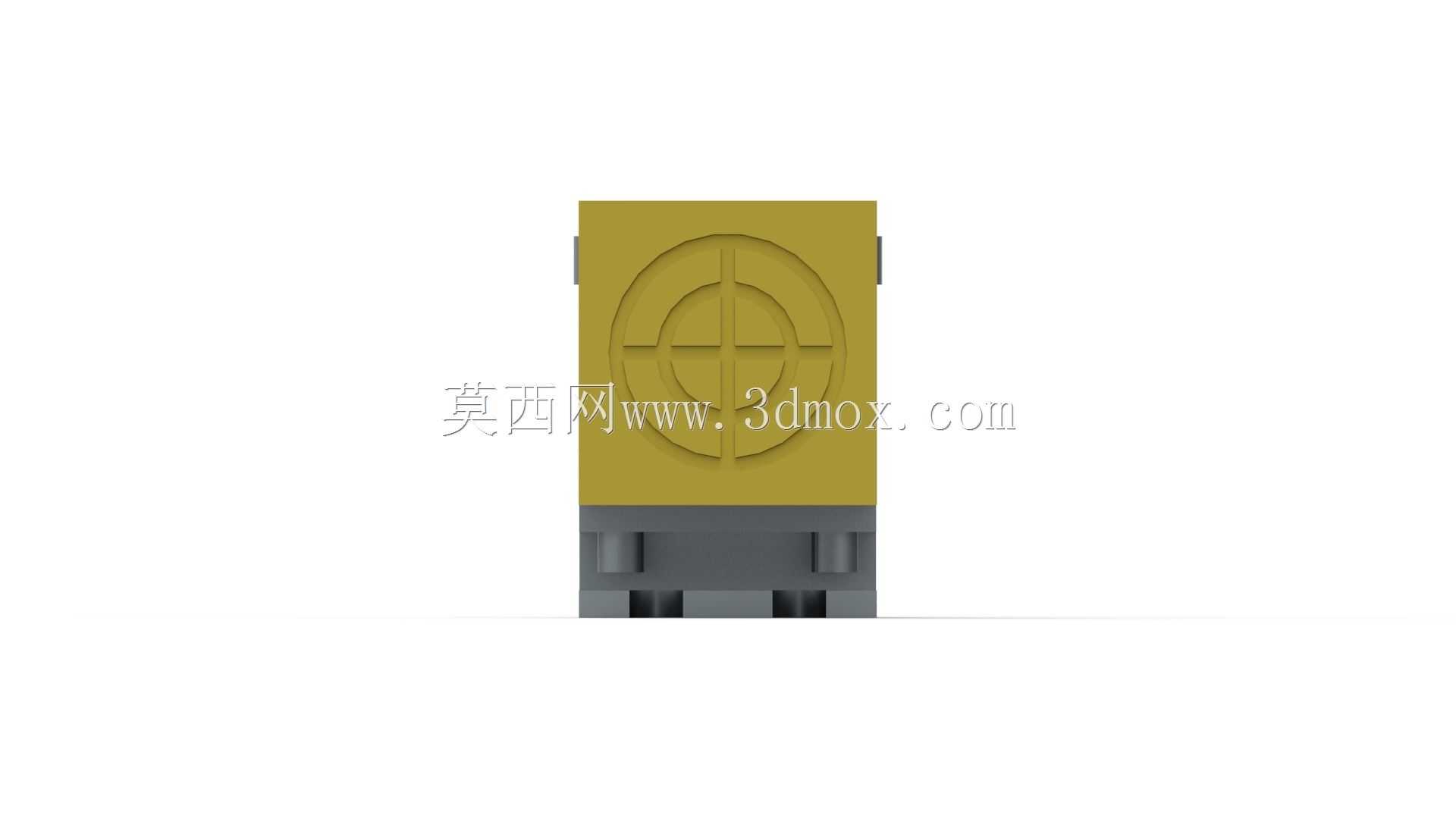

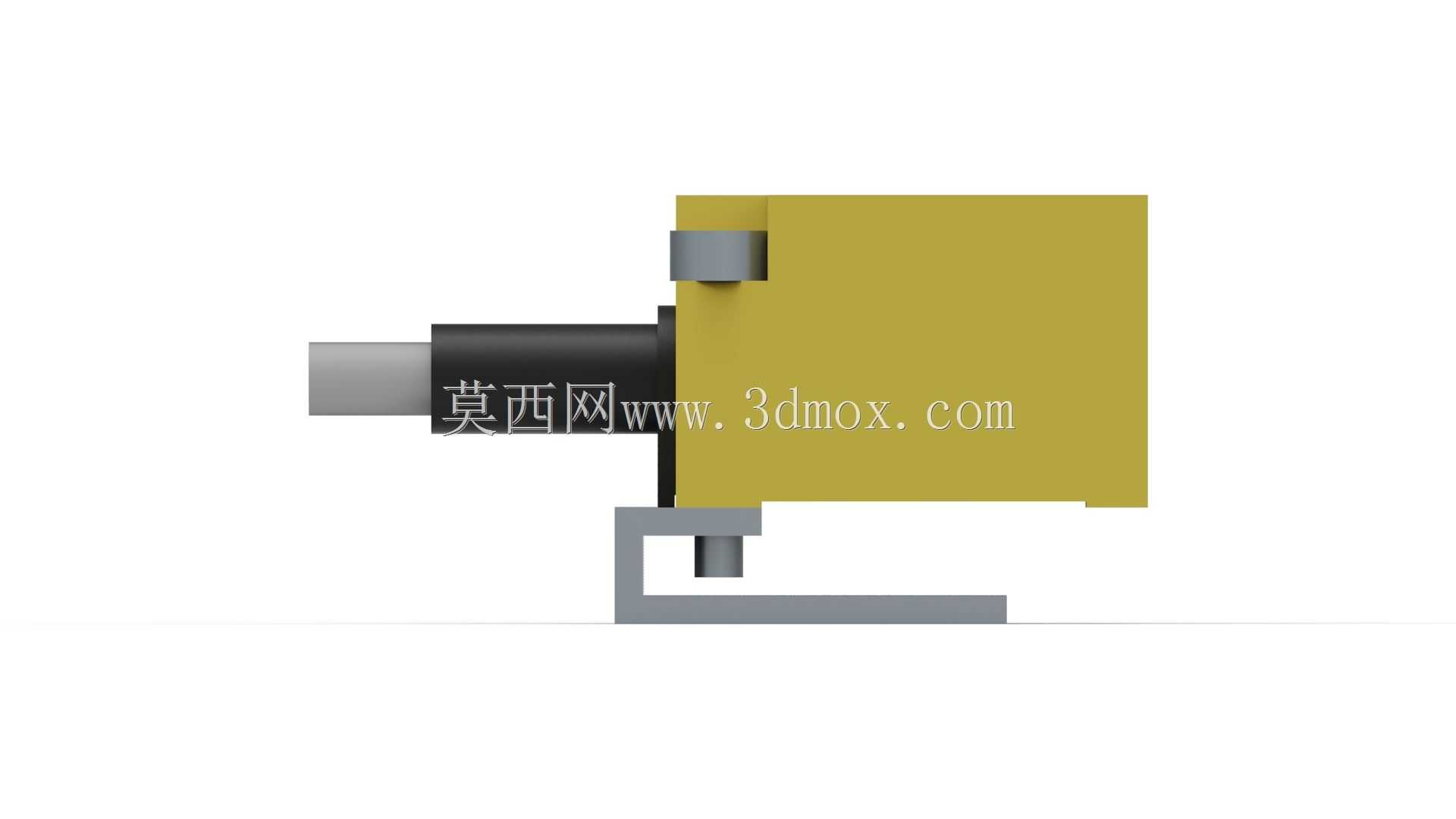

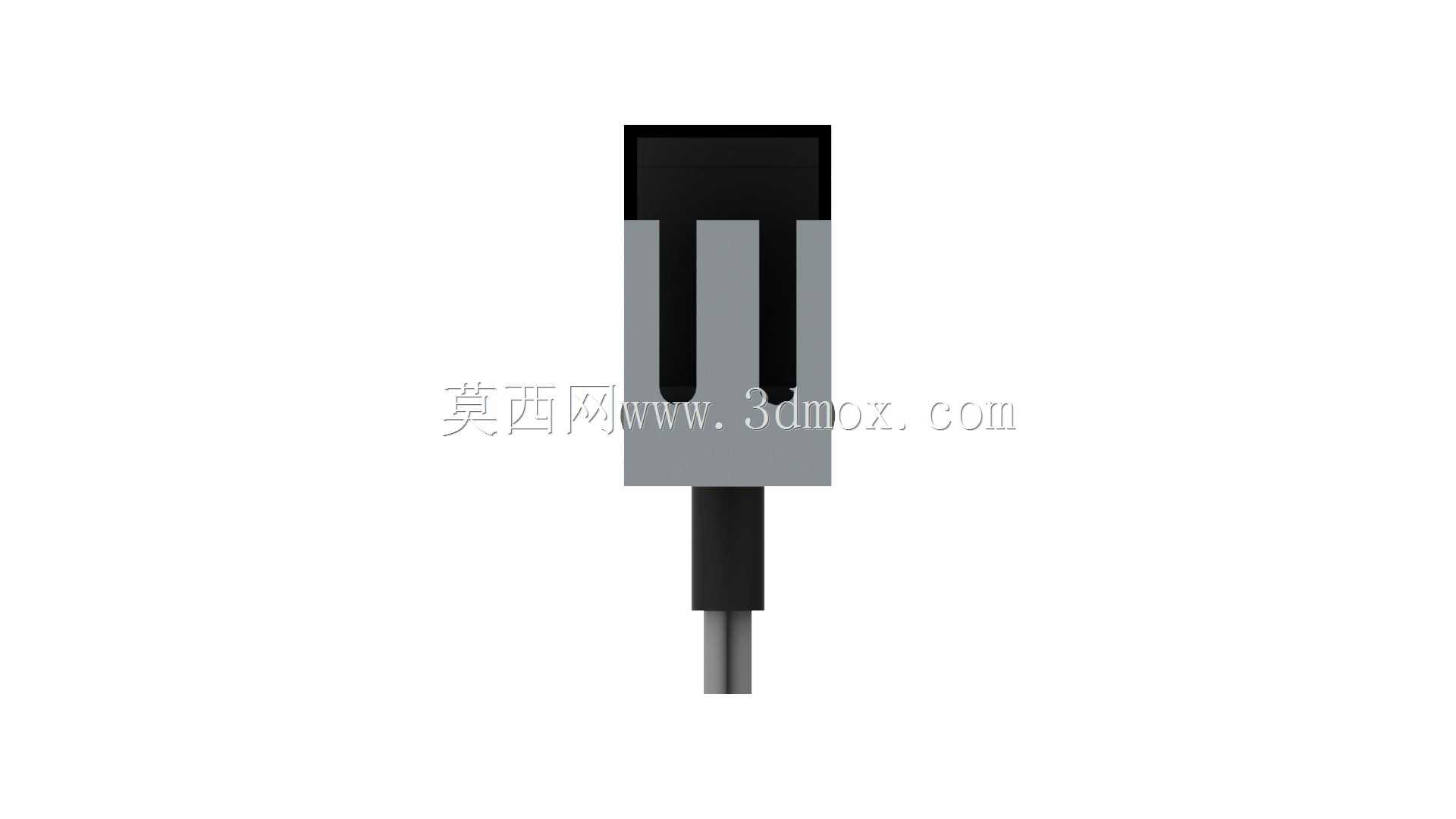

　　前端的感应头部分做了台阶结构，黑色的感应面比黄色壳体略微突出一点，安装时可以通过这个台阶判断感应面的朝向，避免装反导致检测距离不足。底部的安装支架是和壳体分体的结构，建模时要还原支架上的长圆孔设计，长圆孔的调节行程刚好覆盖安装时的位置公差，现场调试的时候可以松开固定螺丝微调开关的前后位置，把感应距离调整到最佳区间，不需要重新打孔固定。在实际设备选型应用里，这类无屏蔽方形接近开关的侧面也存在一定的感应范围，安装的时候要注意和周边金属构件留出足够的安全距离，避免旁边的金属支架、螺丝触发误信号，建模时特意把壳体侧面的感应区域边界做了隐性的结构标注，方便结构设计人员在做设备布局时参考避让距离。

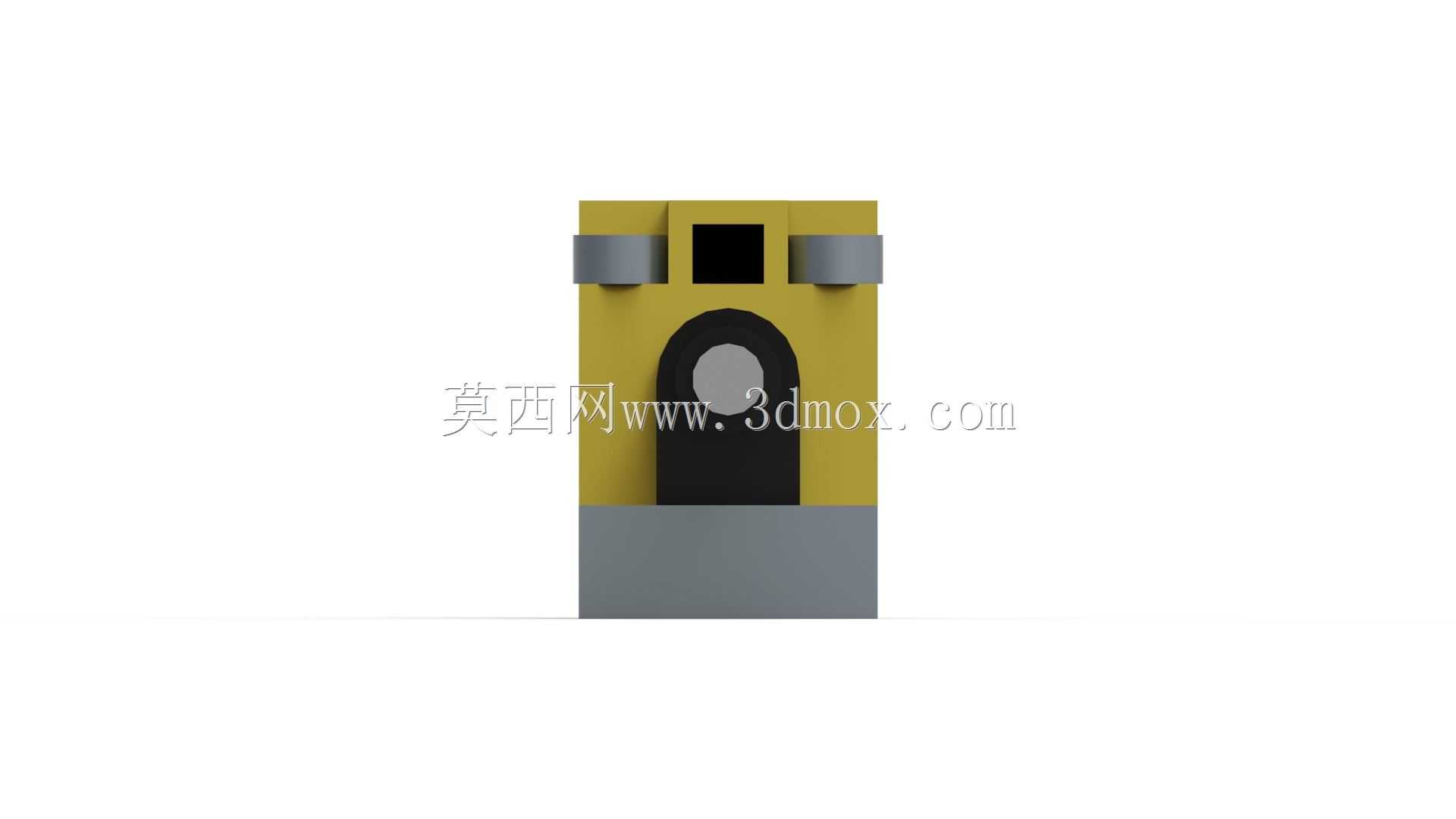

　　预接线的线缆出口在壳体尾部，出线方向和感应头方向同轴，这种出线方式适合开关安装在设备立面、线缆向后走线的布局，如果是侧向出线的场景则需要选配套的弯头线缆配件，建模时也预留了线缆弯折的最小半径参考，避免现场布线时弯折角度过大损坏线缆内部结构。壳体表面的品牌标识区域做了微凹的刻字区域，长期在车间油污、切削液侵蚀的环境下也不会磨掉标识内容，方便后期设备维护时辨认元件型号。从结构强度设计来看，黄色的壳体采用增强PBT材质，具备不错的耐油、耐冲击性能，即使被输送线上意外滑落的小工件轻微磕碰，也不会出现壳体碎裂的问题，前端黑色的感应面采用耐高温的工程塑料，能适应焊接工位周边的高温飞溅环境，不会因为焊渣烫损导致感应失效。做设备三维布局的时候，把这个模型导入装配体后，可以直接通过配合关系把安装支架和铝型材安装面约束到位，同时参考模型的感应范围做检测工位的位置校核，确保工件到达检测位时和感应面的距离处于有效检测区间内，避免出现漏检、误检的问题。相比重新从零开始建模绘制这个元件，直接调用成熟的三维模型能节省不少标准件建模的时间，把更多精力放在设备核心机构的设计优化上，同时模型还原的安装尺寸细节也能避免后期装配时出现安装位干涉、固定孔位对不上的问题，减少设计返工的概率。
