食品加工用不锈钢网带输送脱釉单元

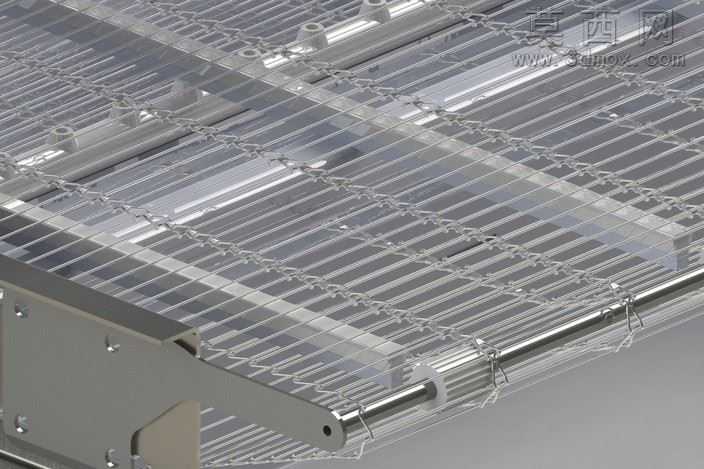

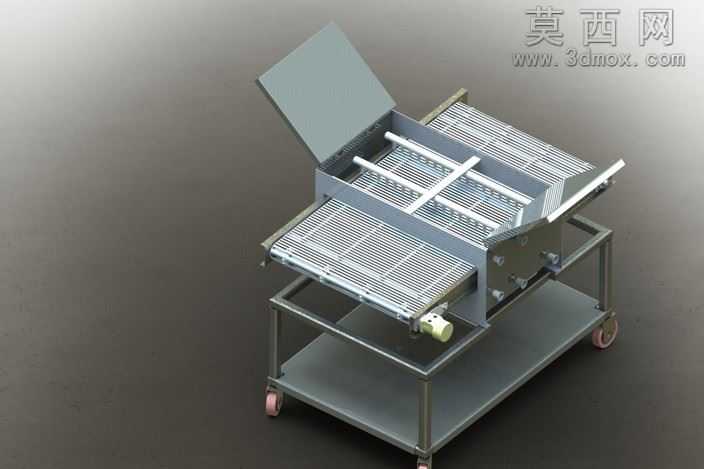

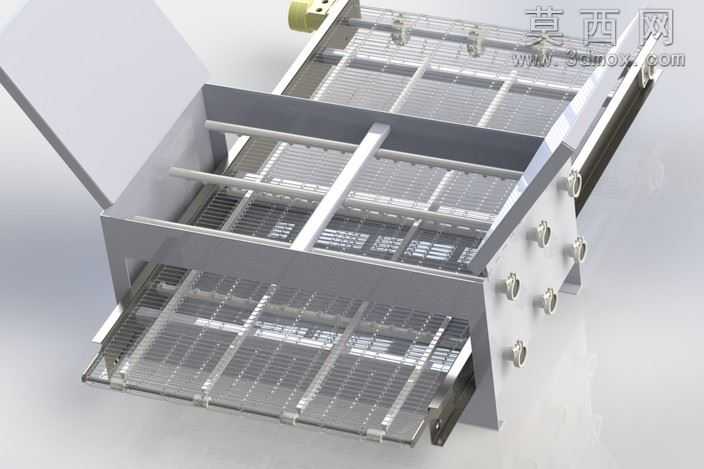

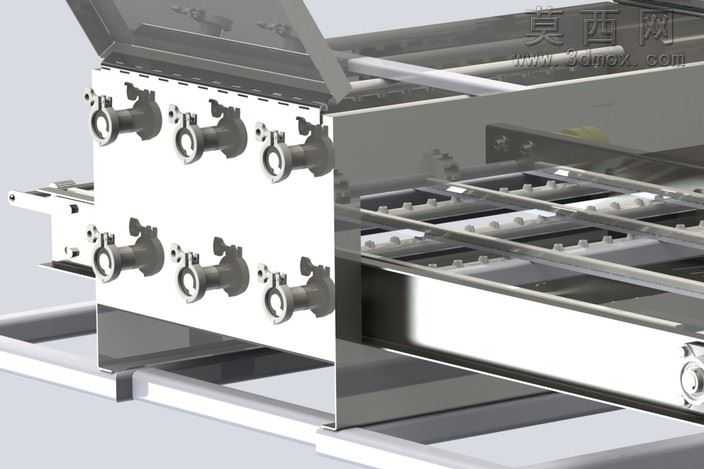

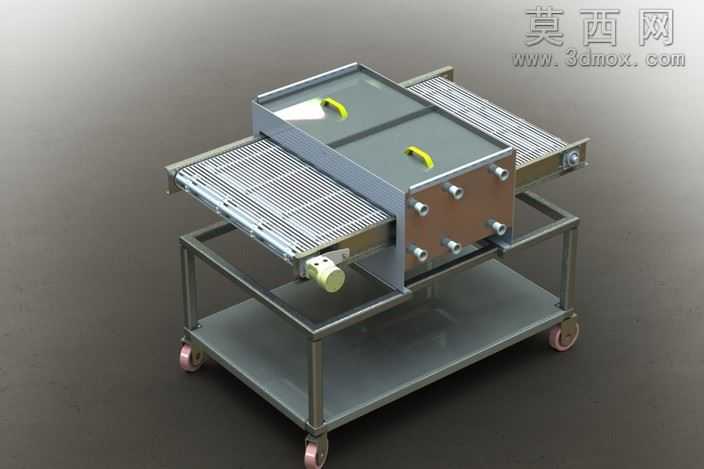

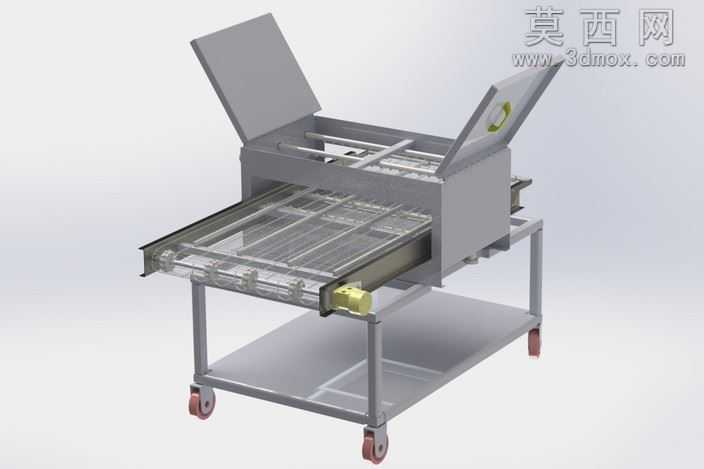

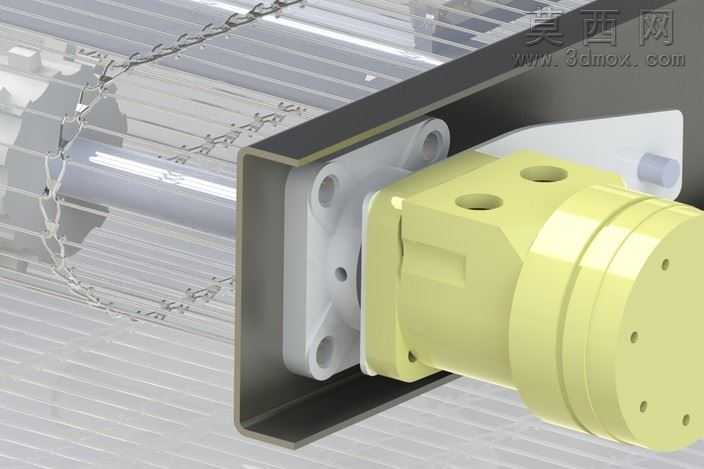

本作品为面向玻璃冷冻食品加工场景的不锈钢输送脱釉单元三维模型，采用SolidWorks完成全参数化建模，整体结构以钣金折弯、型材焊接框架为主体，搭配金属网带输送机构实现物料平稳传输。建模阶段严格遵循钣金加工工艺规范，对框架折弯角、安装孔位、型材拼接缝隙做了精准参数约束，所有钣金件预留合理的折弯扣除量，确保模型可直接导出展开图用于生产下料。渲染环节采用哑光不锈钢材质模拟设备主体金属质感，对网带部分做了金属拉丝纹理处理，侧面安装的喷淋接头赋予镀铬亮面材质，区分不同部件的材质特性，同时添加柔和的环境光与定向光源，还原工业设备的真实金属反光效果，清晰呈现框架内部的网带支撑结构、侧边喷淋管路排布。结构设计上，设备采用开放式网带输送结构，网带下方设置多道横向支撑梁避免重载下网带塌陷，设备侧面预留六个喷淋入口，可接入喷淋管路对输送过程中的海鲜类冷冻食品完成喷水脱釉、去浮冰作业，底部集成集水排水结构，可将喷淋废水、脱釉产生的积水集中导流排出，设备端部设置鼓风安装位，可配套鼓风组件吹去食材表面多余水分。整体框架采用折弯钣金与方管型材组合的结构形式，通过卡扣、开槽定位实现部件快速装配，无需额外复杂工装即可完成组装，液压驱动模块布置在设备端部，为网带运行提供稳定动力，可根据生产需求调整输送速度适配不同加工节拍。建模过程中对所有运动部件做了干涉检查，确认网带运行、部件装配无结构冲突，同时对易积水的边角位置做了圆弧过渡与倾斜导水设计，避免设备使用过程中积液残留，符合食品加工设备的卫生设计要求。
