BrotherHobby Avanger 4112 V5无刷电机结构复刻

这款无刷电机的三维复刻结构，核心服务于FPV穿越机、小型多旋翼无人机的动力系统选型与结构适配场景，在航模动力改装、小型无人机研发、教学演示类的结构验证环节都能发挥实际作用。做这个结构复刻的时候，最先要明确的是这类外转子无刷电机的实际工况：它需要在高转速下持续输出扭矩，同时要承受飞行过程中的振动、瞬时电流带来的温升，所以整个结构的装配公差、部件之间的配合间隙都要严格匹配实物的实际状态，不能只做外观层面的形似。

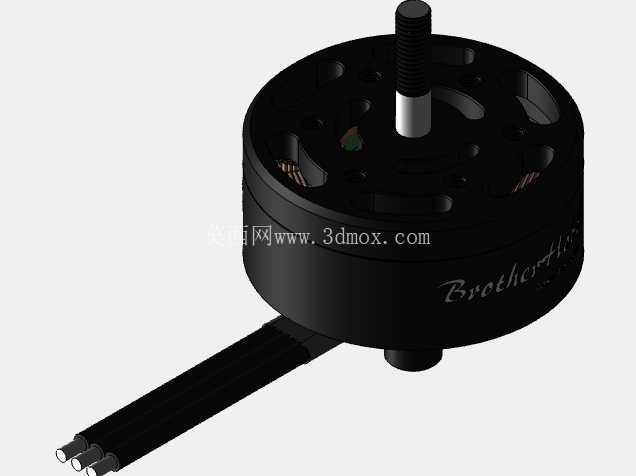

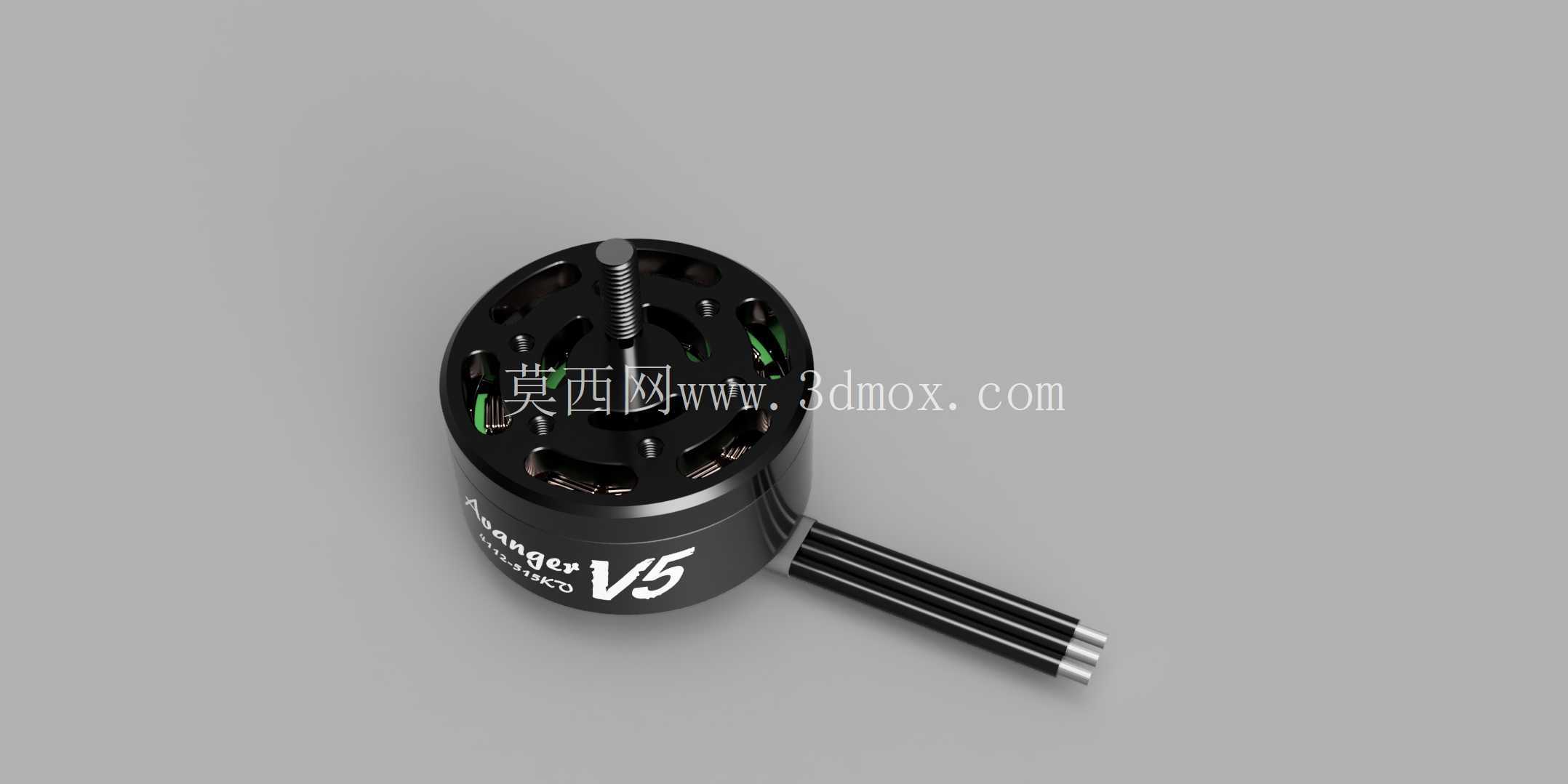

从结构拆分来看，整个电机分为外壳、定子组件、转子组件、出线端几个核心部分，外壳部分做了和实物一致的散热开槽设计，这些开槽不是装饰性结构，实际运行中转子转动带动的气流可以通过开槽直接带走定子绕组产生的热量，避免高负载下绕组温升过快导致退磁或者效率下降。复刻的时候特意还原了外壳表面的纹理细节，这些滚花或者磨砂质感的表面处理，一方面是生产过程中注塑或者机加工的工艺痕迹，另一方面也能在装机拧动的时候增加摩擦力，方便操作者不用额外工具就能完成初步的锁紧固定。

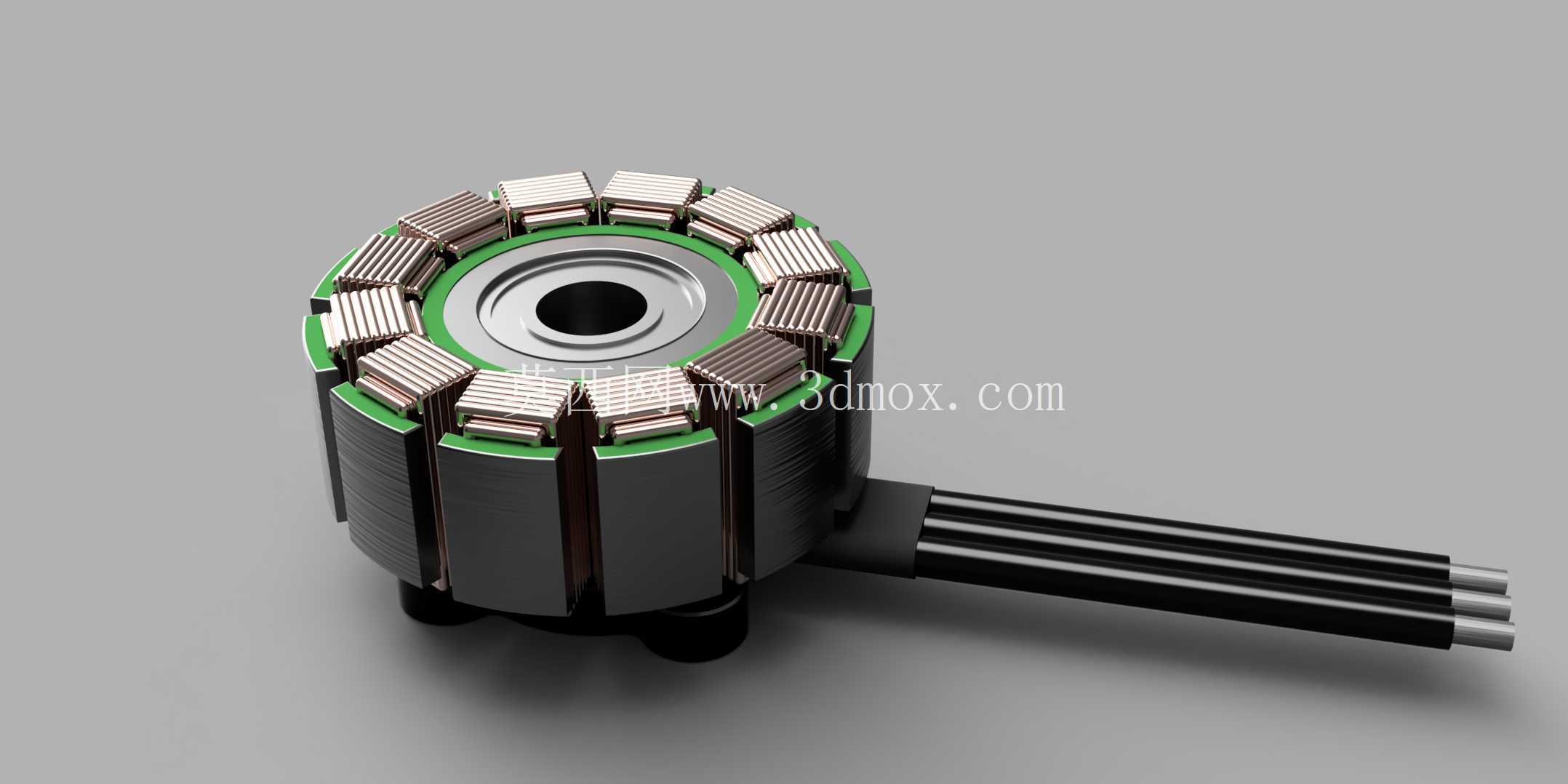

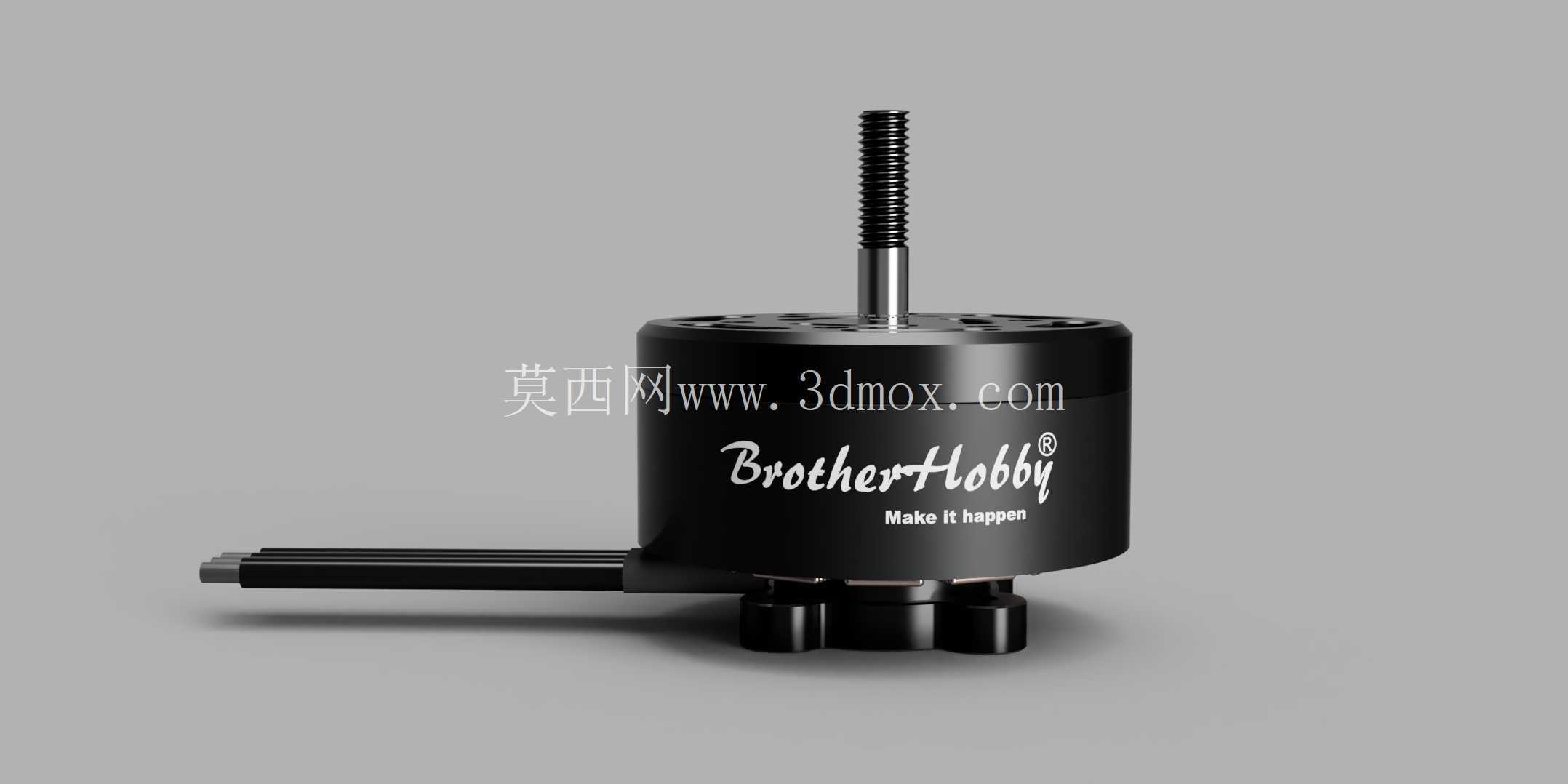

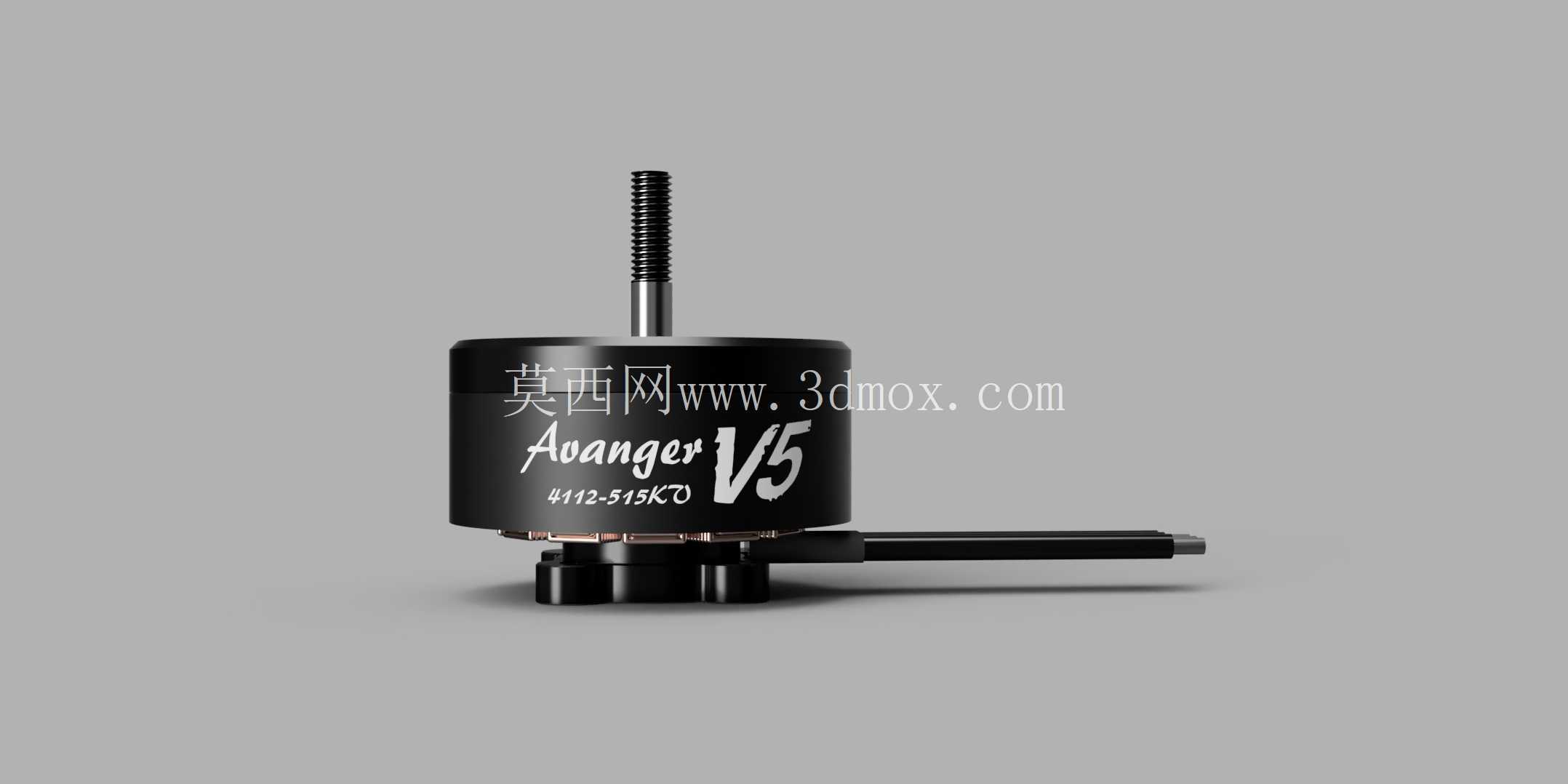

定子部分的绕组排布、硅钢片的叠厚都严格对应实物参数，绕组的出线端做了和实物一致的三线引出结构，线芯的排布、出线护套的长度都考虑了实际装机时的走线空间，不会和机架的安装臂产生干涉。转子部分的磁钢贴装位置、转轴的伸出长度是整个结构里最需要注意的安装边界：转轴的螺纹段长度直接匹配常用的螺旋桨安装座尺寸，伸出端的直径公差控制在合理范围内，保证桨座安装后不会出现偏心，避免高速转动时产生动平衡问题。转子外壳和定子之间的气隙也做了精准还原，这个气隙的大小直接影响电机的KV值和输出效率，气隙过大会导致磁通量损失，扭矩输出不足，气隙过小则容易在高速转动时出现扫膛，损坏绕组和磁钢。

安装点位的设计上，电机底座的四个安装孔位间距完全匹配主流FPV机架的电机安装座标准，孔位的沉头深度也做了对应，保证使用标准规格的安装螺丝时，螺丝头不会突出底座表面，避免和转子底部产生摩擦。实际做结构验证的时候，这类模型可以直接导入装配环境，模拟电机和机架、电调、螺旋桨的装配干涉情况，不用等到实物打样或者采购回来才发现安装尺寸不匹配，能大幅缩短小型无人机的研发迭代周期。

在工程可视化的应用场景里，这个高精度的结构模型可以用来做动力系统的工作原理演示，拆分展示定子绕组通电后产生旋转磁场、带动外转子转动的整个过程，比平面的原理图更直观，不管是教学场景还是产品方案汇报，都能让观看者快速理解无刷电机的工作逻辑。做原型设计的时候，也可以基于这个模型调整电机的安装角度、走线方向，适配不同布局的穿越机或者小型多旋翼设备，比如做长航时无人机的时候，可以基于这个电机的外形尺寸匹配合适的桨叶尺寸，计算动力系统的悬停效率，提前评估整机的续航表现。

整个结构的所有配合面都做了和实物一致的公差预留，比如转子和转轴的过盈配合量、定子和底座的定位台阶尺寸，都按照实际的装配工艺做了还原，不是简单的几何体拼接。出线端的护套部分也做了柔性结构的示意，实际装机的时候这个位置需要经常弯折，所以模型里还原了护套的长度和出线角度，避免设计走线槽的时候出现弯折半径过小，导致线材内部断裂的问题。对于需要做仿真分析的场景，这个模型也可以直接导入仿真软件，给不同部件赋予对应的材料属性，模拟高转速下的转子离心力变形、温升情况下的结构热膨胀，提前验证结构的可靠性，避免实际飞行中出现电机结构失效导致的炸机事故。

很多刚接触航模结构设计的从业者，容易忽略电机这类标准动力件的安装边界细节，比如转轴的螺纹规格、底座的安装孔距、出线方向的限制，往往在整机装配的时候才发现和自己设计的机架不匹配，需要反复修改结构，有了精准的三维模型之后，就能在设计阶段把这些干涉问题全部排查掉，减少不必要的打样成本和时间浪费。这个复刻模型的所有尺寸都从实物逆向测绘而来，每个部件的相对位置都和实物保持一致，不管是做结构装配练习、动力系统选型验证，还是做产品宣传的渲染素材，都能满足实际的工程需求。
