七寸半四旋翼飞行机架结构设计

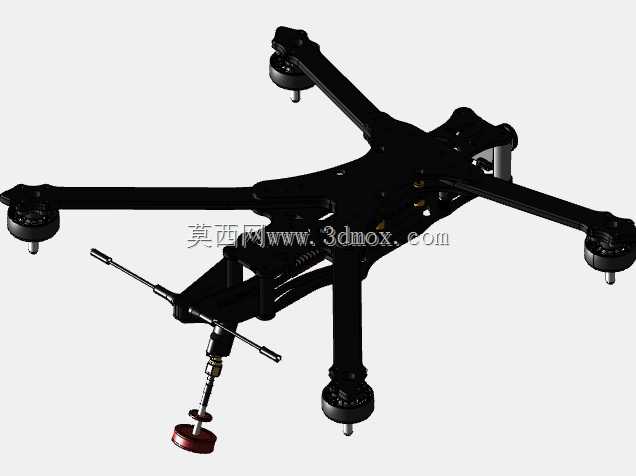

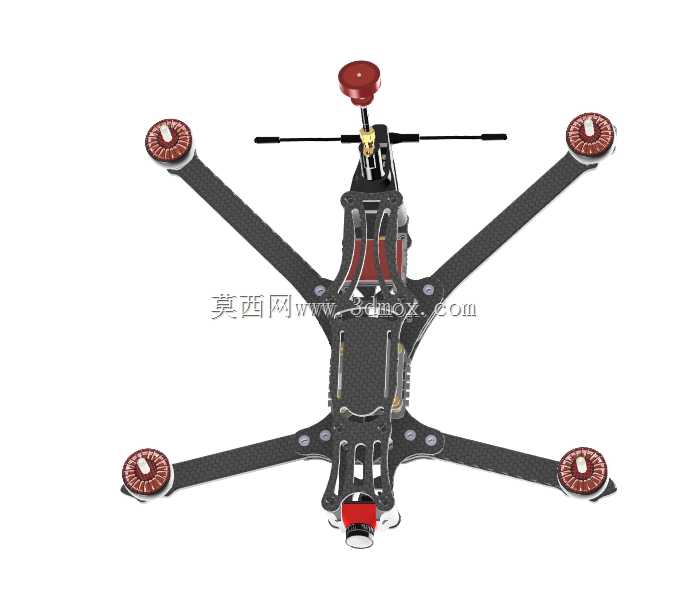

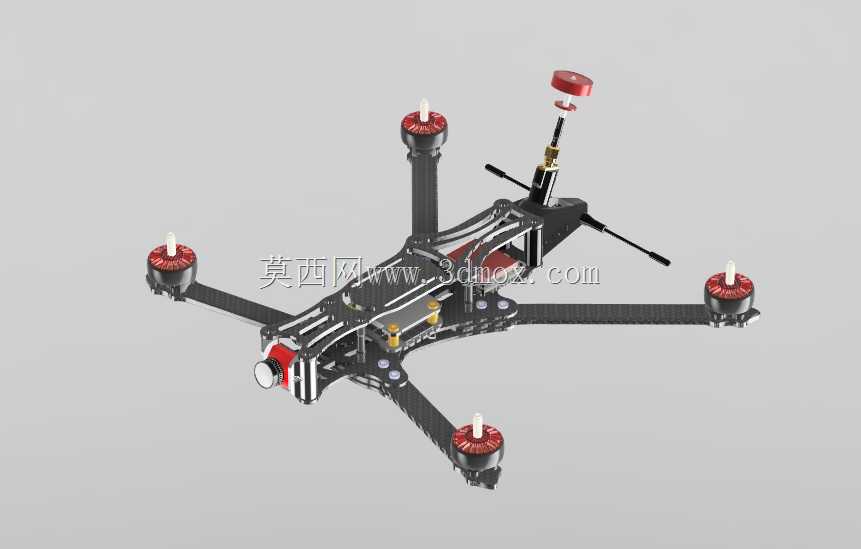

　　这款七寸半规格的四旋翼机架，主要面向长航时航拍、户外巡检、穿越飞行等场景的装机需求，区别于常规五寸穿越机的紧凑设计，七寸半的轴距预留了更大的桨叶安装空间，能够适配更大尺寸的螺旋桨，在相同起飞重量下获得更高的悬停效率，延长单架次的作业续航时间，同时更大的桨盘面积也能提升飞行过程中的抗风稳定性，适合在郊外开阔区域、山地等复杂气流环境下执行飞行任务。从结构设计逻辑来看，整个机架采用X型布局，四个机臂从中心板向外等角度延伸，这种布局的优势在于各个动力单元的拉力分布均匀，飞控的姿态解算逻辑更简单，飞行过程中的姿态调整响应更线性，不会出现偏航力矩不对称的问题。

　　中心板区域做了分层设计，上层预留了飞控、GPS模块、图传天线的安装位，下层则规划了电池、电调的安装空间，这种分层排布的方式能够合理分配整机的重心位置，让整机重心落在四个电机围成的矩形几何中心位置，避免飞行过程中出现重心偏移导致的姿态修正负担，同时也能减少动力线、信号线的走线长度，降低线路缠绕、信号干扰的概率。机臂与中心板的连接位置做了加强筋结构，在不额外增加过多重量的前提下，提升了机臂根部的抗扭刚度，毕竟大尺寸桨叶在急加速、急刹车或者碰撞障碍物的时候，会给机臂根部带来很大的冲击载荷，如果这个位置的刚度不足，很容易出现机臂断裂或者形变，导致动力轴倾斜，直接影响飞行稳定性。机臂末端的电机安装座预留了标准的电机安装孔位，能够适配主流规格的无刷电机，安装座下方还预留了桨叶保护的冗余空间，避免降落过程中桨叶触地打桨。机架前部预留了摄像头的安装位，可以适配不同尺寸的FPV摄像头或者航拍相机，安装角度可以根据飞行需求做小范围调整，满足不同视角的拍摄需求。起落架部分采用了轻量化的支脚设计，支脚末端做了减震缓冲结构，降落的时候能够吸收一部分冲击能量，避免硬着陆带来的冲击力传递到中心板上的电子元件，导致元件松动或者损坏。

　　整个机架的外形尺寸经过反复校核，机臂长度刚好适配七点五英寸规格的螺旋桨，相邻两个机臂上的桨叶在转动过程中不会出现打桨的问题，同时整机的横向宽度控制在合理范围内，能够适配常规的无人机收纳包，方便外出携带。安装边界方面，中心板上的各个安装孔位都按照常用电子元件的安装尺寸做了标准化设计，飞控安装孔兼容主流的三十点五毫米安装间距，电调可以直接固定在中心板下层或者机臂上，电池绑带的穿槽宽度适配常用的魔术贴绑带，不需要额外打孔改装就能完成整机组装。结构设计过程中还做了空气动力学优化，机臂的截面采用了流线型设计，能够减少飞行过程中的空气阻力，降低动力损耗，同时中心板的边缘做了倒角处理，避免尖锐的边缘在飞行过程中产生紊流，影响飞行稳定性。

　　各个连接位置的紧固件都采用了沉头设计，安装之后螺丝头不会突出机架表面，既能够减少风阻，也能避免螺丝头刮伤线路或者其他部件。考虑到实际使用中的维护需求，机臂采用了可拆卸设计，如果单个机臂出现损坏，不需要更换整个机架，只需要更换对应的机臂即可，降低了使用维护成本。整个机架的重量控制也做了针对性优化，在保证结构强度满足飞行载荷要求的前提下，尽可能去除了非受力区域的多余材料，既提升了整机的推重比，也能增加有效载荷的搭载空间，可以根据不同的任务需求搭载小型任务设备，比如航拍相机、气体检测模块、喊话器等配件，拓展设备的使用场景。
