FPV穿越机电动机安装固定底座结构

在FPV穿越机的动力系统搭建中，电机安装座是连接动力单元与机架主体的核心受力部件，直接决定了飞行过程中动力输出的稳定性、振动传递的抑制效果以及整机的抗冲击能力。这款电机安装座针对鹦鹉迪斯科系列FPV机型的动力布局设计，核心作用是为外转子无刷电机提供精准的定位基准，同时将电机运转产生的扭矩、飞行机动时的惯性载荷均匀传递到机架碳板上，避免动力安装位出现应力集中导致的碳板开裂或者电机移位问题。

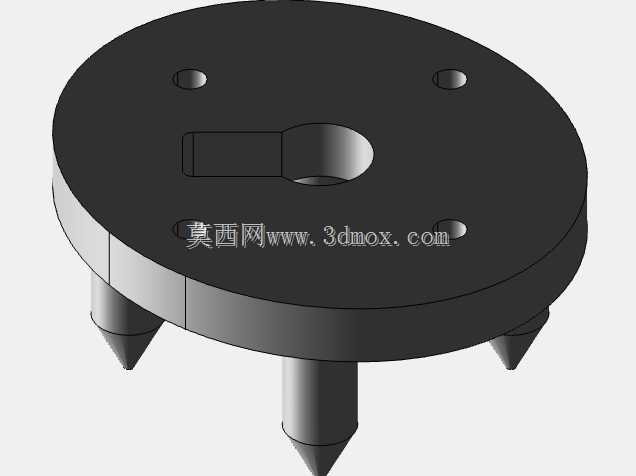

从结构设计逻辑来看，这款安装座采用圆盘式主体构型，主体厚度根据对应机型的电机安装孔距做了匹配设计，圆盘中心开设的异形孔是电机出线与定位销的配合位，其中一侧的矩形槽专门对应电机底座的定位凸台，安装时可以直接卡入实现周向防转，不需要额外打胶固定就能避免电机在大油门输出时出现跟转问题。圆盘上均匀分布的四个沉头孔位，完全匹配对应规格电机的M3安装螺丝孔距，沉孔深度刚好容纳螺丝头，安装后螺丝端面不会突出安装座平面，避免螺丝与电机定子底部发生剐蹭，同时也能保证安装座与电机底座的贴合面完全接触，减少装配间隙带来的振动放大问题。

安装座下方延伸出的三个带锥度的定位柱，是直接与机架碳板配合的安装结构，锥度设计在装配时可以起到导向作用，即使碳板上的安装孔存在微小的加工公差，也能顺利插入完成定位，柱体的直径与机架上的安装孔采用小间隙配合，插入后可以限制安装座的水平方向位移，配合柱体端面的粘接面，能够实现多点位的载荷分散。不同于常规的螺丝锁紧式电机座，这款安装座推荐采用粘接方式与机架固定，材质选择ABS或者PETG打印制作时，与UHU POR胶的粘接强度足够应对FPV飞行中的大机动载荷，同时还能起到一定的振动阻尼作用，吸收一部分电机运转产生的高频振动，减少飞控IMU的振动噪声，提升飞行时的姿态解算精度。

从安装边界尺寸来看，圆盘主体的外径略大于对应电机的定子外径，既不会过多增加飞行时的迎风阻力，又能完全覆盖电机底座的安装面，避免电机底座边缘突出安装座导致的气流扰动。三个定位柱的伸出长度根据机架碳板的厚度做了适配，插入碳板后柱体端面刚好与碳板下表面齐平，不会突出过多影响机臂下方的线路布局，也不会因为长度不足导致粘接面积不够影响固定强度。中心异形孔的尺寸足够容纳电机的三相出线，安装时线材可以直接从中心孔穿过进入机臂内部，避免线材外露被螺旋桨打到，同时孔位边缘做了微小的倒角处理，穿线时不会刮破线材的绝缘层，降低飞行中出现短路的风险。

在实际应用场景中，这款安装座主要适配小尺寸FPV穿越机的动力改装需求，尤其是针对轻量化的花飞机型，粘接式的安装方式不需要在碳板上开设大尺寸的螺丝过孔，能够最大程度保留碳板的结构强度，同时相比传统的螺丝固定方式，减少了螺丝松动导致的电机移位问题。设计时特意将安装座的受力路径做了优化，电机输出的扭矩通过四个安装孔传递到圆盘主体，再通过三个定位柱分散到三个粘接点位，避免单点受力过大导致的粘接层脱落，即使在做急转、翻滚、大油门爬升这类极限机动动作时，安装座也能保持足够的结构刚性，不会出现形变导致的电机轴线偏移，保证螺旋桨的动平衡不受影响，减少飞行过程中的抖动问题。

对于三维建模从业者来说，设计这类航模动力安装件时，核心需要关注的是配合公差的控制，定位柱与碳板孔的配合间隙不能过大，否则会出现安装虚位，也不能过小，否则3D打印的件因为打印收缩率的问题会出现插不进去的情况；沉孔的深度需要根据所用螺丝的长度精准计算，避免螺丝顶到电机定子；中心孔的异形结构需要完全匹配对应电机底座的凸台尺寸，既要保证防转效果，又不能因为尺寸过盈导致电机装不进去。同时还要考虑打印时的支撑问题，这款安装座的所有结构都可以在无支撑或者少量支撑的情况下完成打印，减少后期处理的工作量，锥度柱体的设计也方便打印完成后从平台上取下，不会因为粘度过大导致零件损坏。
