油浸式电力变压器完整结构三维设计

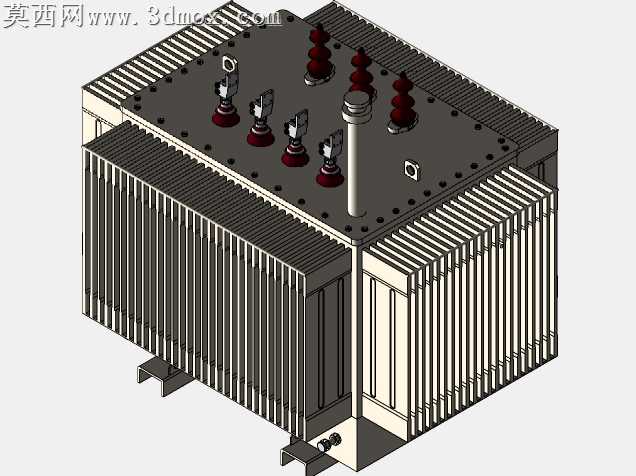

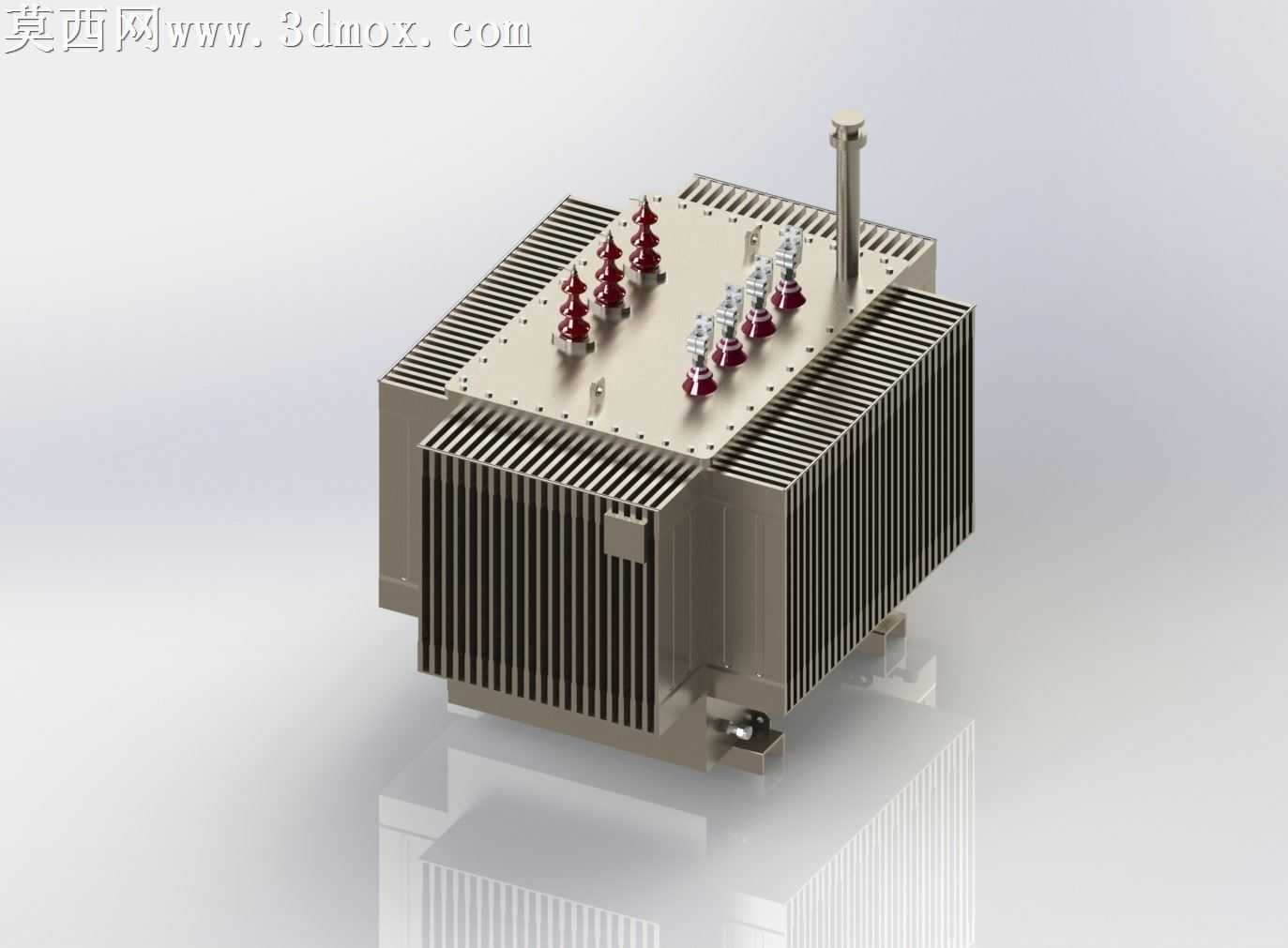

本作品为油浸式电力变压器的完整三维设计成果，建模过程严格遵循真实电力变压器的结构比例与工程规范，完整还原了实体设备的全部核心组成部件。建模阶段首先搭建变压器的核心主体框架，精准绘制油箱的箱体结构，箱体采用钢板焊接成型的结构逻辑，还原了箱沿的密封连接结构、箱壁的加强筋布局，以及底部的安装定位支座，确保整体承载结构的合理性。随后完成散热系统的建模，在箱体两侧排布多组片式散热器，每一片散热翅片都按照真实的冲压成型结构绘制，还原了翅片间的均匀流道间隙，以及散热器与油箱本体的连接法兰结构，保证散热结构的形态完全匹配实体设备的散热设计逻辑。顶部结构建模阶段，精准还原了高低压套管的排布布局，高压套管采用红棕色瓷质绝缘的外观形态，按照三相接线的排布规则均匀布置，低压套管对应接线位置有序排列，同时还原了顶部的分接开关操作杆、油位计接口、吊环等附属部件，每一处连接结构都做了细节还原，避免出现结构错位或比例失调的问题。材质与渲染阶段，为不同部件匹配对应的真实材质属性，油箱与散热器外壳采用哑光深灰的金属钢材材质，还原了工业设备表面喷涂后的质感，高低压瓷套管采用半光泽的陶瓷材质，表现出瓷件的绝缘质感与表面光泽，顶部安装法兰采用镀锌金属的亮面质感，区分不同部件的材质差异。渲染过程中搭建了柔和的工业展示环境，添加了地面反射效果，通过多角度布光突出设备的结构层次感，清晰展现散热翅片的排布细节、顶部套管的布局层次，以及整体设备的方正厚重的工业质感。设计过程中充分考虑变压器的实际功能逻辑，各部件的装配关系完全符合真实产品的装配要求，没有出现结构干涉的问题，所有外露部件的位置、尺寸比例都参考真实同容量油浸式变压器的参数进行校准，既保证了外观的高度还原，也体现了电力变压器的结构设计逻辑，可用于电力设备结构展示、教学演示、相关工程方案的可视化参考。
