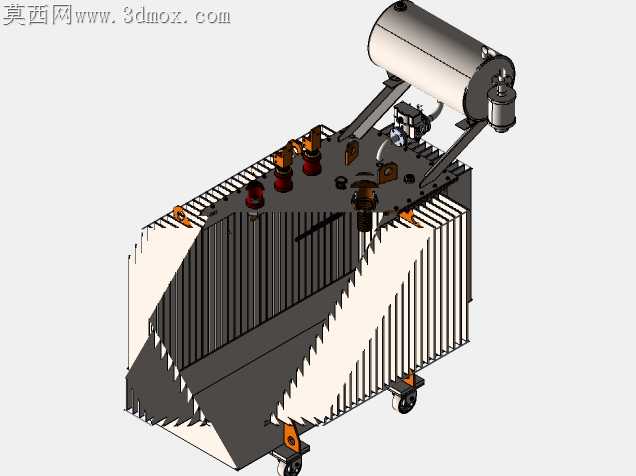

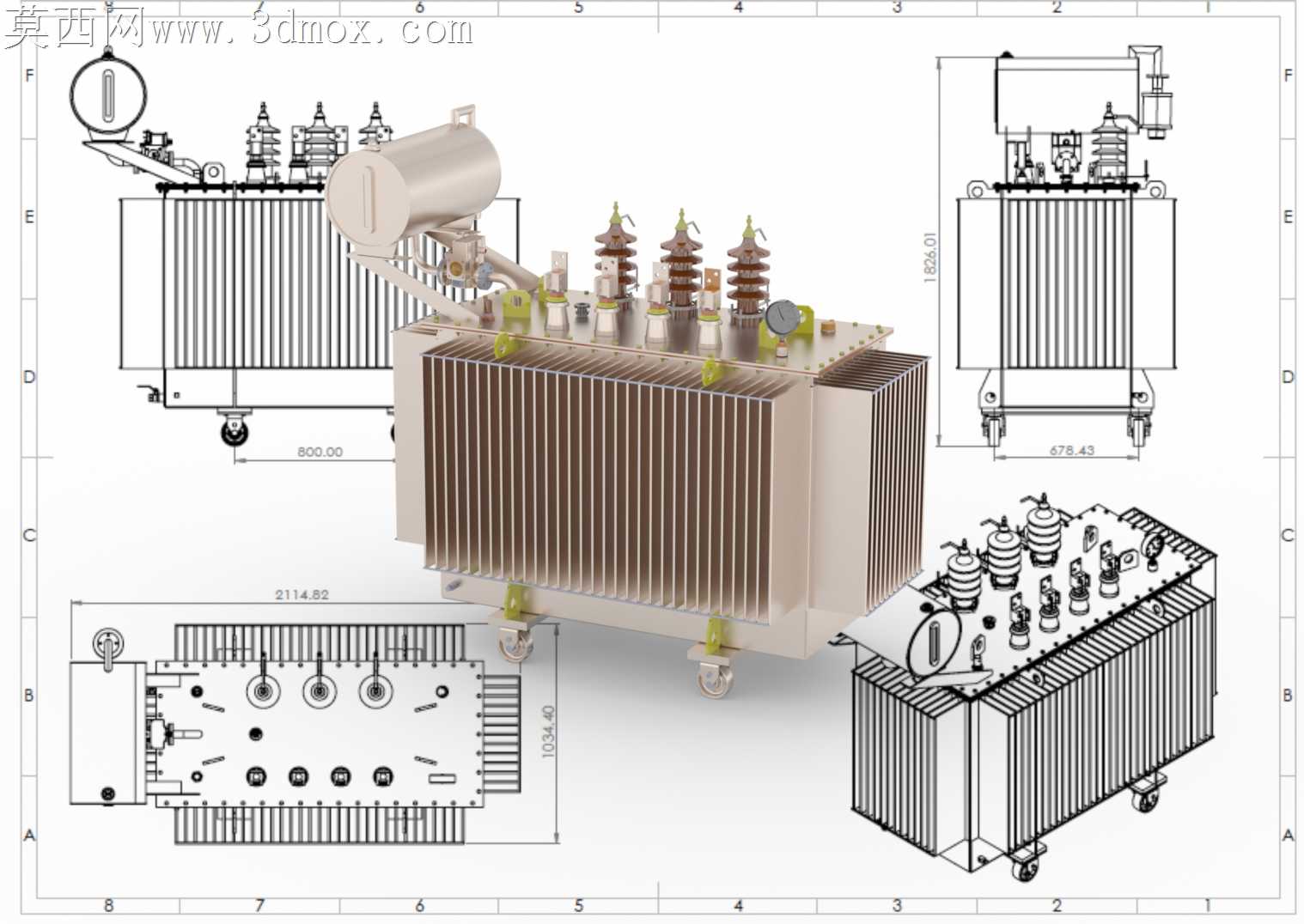

800KVA油浸式电力变压器箱总成结构

油浸式配电变压器长期在户外露天工况运行，箱体既要承载整器近吨级的器身重量，还要兼顾密封防渗漏、散热效率、附件安装公差匹配多重要求，稍有结构设计偏差就会出现运行渗漏油、散热不足导致温升超标、现场装配干涉的问题。这款800KVA容量的变压器箱总成，在结构细节上做了不少贴合实际加工与运维需求的处理。箱体侧壁的波纹散热翅片没有采用等间距排布的常规设计，靠近高压套管接线侧的翅片间距收窄12%，对应器身高压绕组的发热集中区，加大该区域的散热接触面积，低压侧翅片间距适当放宽，平衡散热效率与板材冲压加工的成型难度，避免翅片过密导致冲压时板材拉裂、焊接时焊缝虚接的隐患。箱沿的密封法兰面没有做整面铣平的冗余加工，仅在密封胶条嵌装槽周边做精铣处理，法兰其余区域保留热轧板材的平整基面，既保证胶条压缩量均匀控制在30%的最优密封区间，又能减少大面积铣削的加工工时，降低箱体整体加工成本。顶部的储油柜支架采用倾斜2度的安装面设计，刚好匹配储油柜运行时的油位倾斜补偿角度，不用现场安装时再加装调整垫片，杜绝支架与储油柜之间的装配间隙导致的运行共振异响。高低压绝缘套管的安装座做了凸台加高处理，凸台高度比常规设计高出15mm，避免雨天积水顺着套管根部渗入箱体内部，同时凸台根部做了R3的圆角过渡，减少焊接应力集中，防止长期运行后焊缝处出现疲劳裂纹。箱体底部的滚轮安装座直接与箱底的加强槽钢焊接为一体，没有采用后期螺栓固定的分体结构，避免短距离移位时螺栓受剪断裂的风险，槽钢上预留的接地端子安装孔做了长圆孔设计，适配现场不同规格的接地排连接，不用现场重新打孔破坏箱体防腐层。箱体侧壁的放油阀安装位特意做了内凹结构，避免运输过程中磕碰导致阀门变形漏油，同时内凹空间刚好能容纳接油桶的放油口，运维换油时不会出现油液喷溅污染地面的问题。箱盖的吊耳位置做了重心匹配计算，起吊时整器能保持水平状态，不会出现倾斜导致器身移位、套管碰撞的问题，吊耳与箱盖的焊接处加了三角形加强筋，能承受1.5倍额定起吊重量的载荷，杜绝起吊时吊耳撕裂的安全隐患。
