电力变电站10kV配电单元剖视结构模型

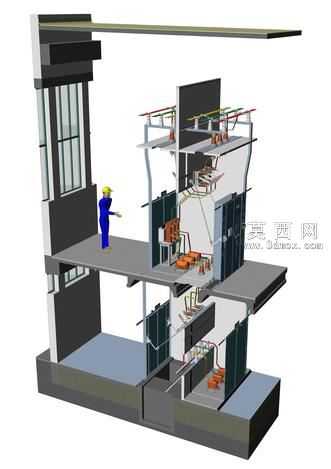

本模型为电力变电站10kV配电单元的剖视展示三维模型，采用分层剖切的建模思路，完整还原配电单元多层建筑结构与内部电气设施的排布逻辑。建模过程中首先搭建多层建筑的主体框架，精准还原楼层楼板、承重墙体、外立面窗体、顶部挑檐等建筑结构的尺寸比例，对墙体做半透明与实体结合的剖切处理，既保留建筑整体轮廓辨识度，又能清晰展示内部空间布局。针对内部电气设施，按照实际配电单元的功能分区完成建模：分层布置高低压配电柜、母线排、线缆桥架、接地装置等核心电气部件，对母线排的相序配色、配电柜的面板结构、线缆的走向排布都做了精细化还原，不同材质做了区分设置：建筑墙体采用哑光混凝土材质，金属柜体采用冷轧钢喷塑质感，母线排按相序设置红、绿、黄等对应色彩材质，窗体采用半透明玻璃材质，地面做防滑地坪的质感表现。模型中加入标准化作业人员模型作为尺寸参照，直观体现配电单元内部的操作空间尺度，各楼层的电气设备排布符合10kV配电单元的设计规范，清晰展示上下层之间的线缆连通、设备安装位置、巡检通道预留等设计细节，整体建模逻辑遵循从整体建筑框架到内部功能分区、再到细部电气部件的递进思路，剖切视角的设置能够让观看者无需拆解模型即可完整掌握配电单元从外部建筑形态到内部电气布局的全部结构，可用于配电方案展示、施工交底、运维培训等场景的可视化参考，各部件的比例、位置均参照实际10kV变电站配电单元的常规设计参数设置，结构逻辑严谨，细节表现到位。
