桌面铝型材数控雕刻加工机床结构设计

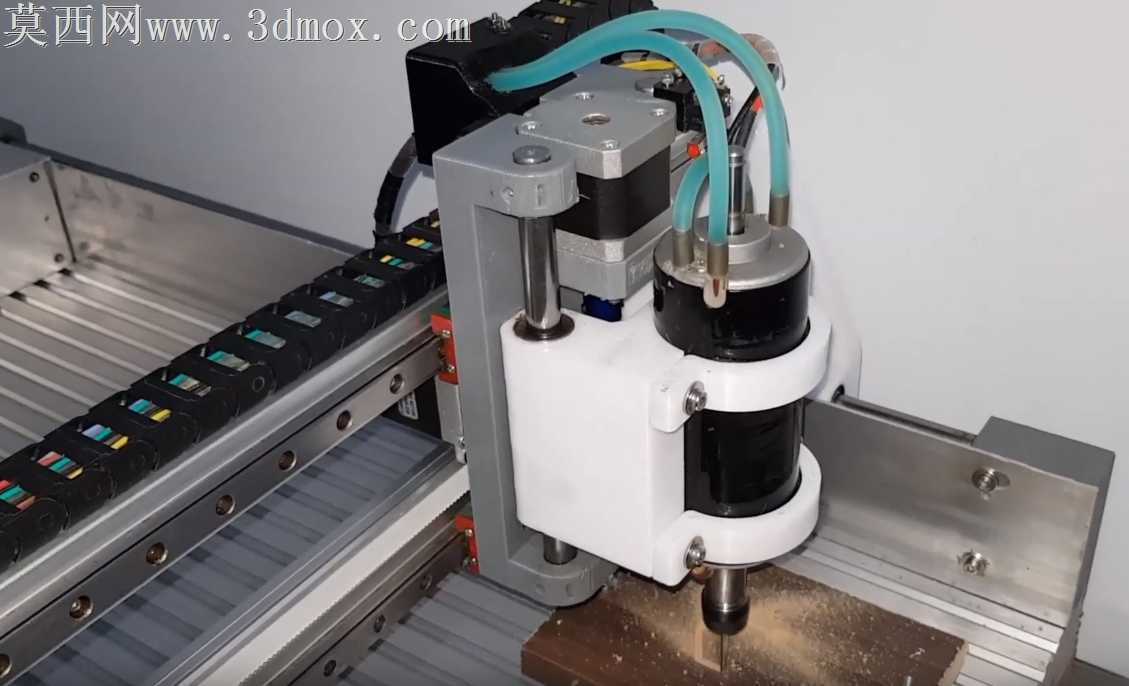

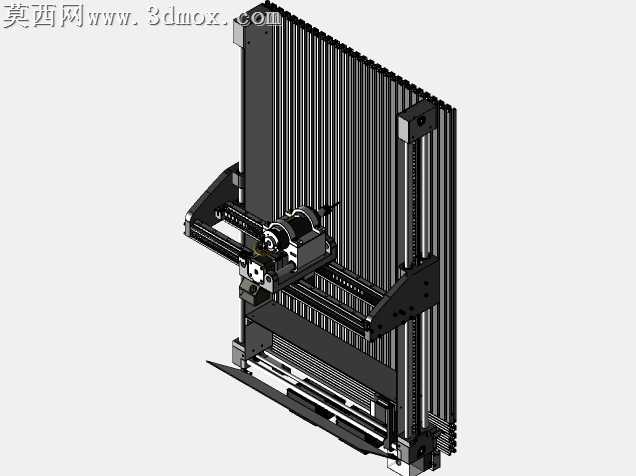

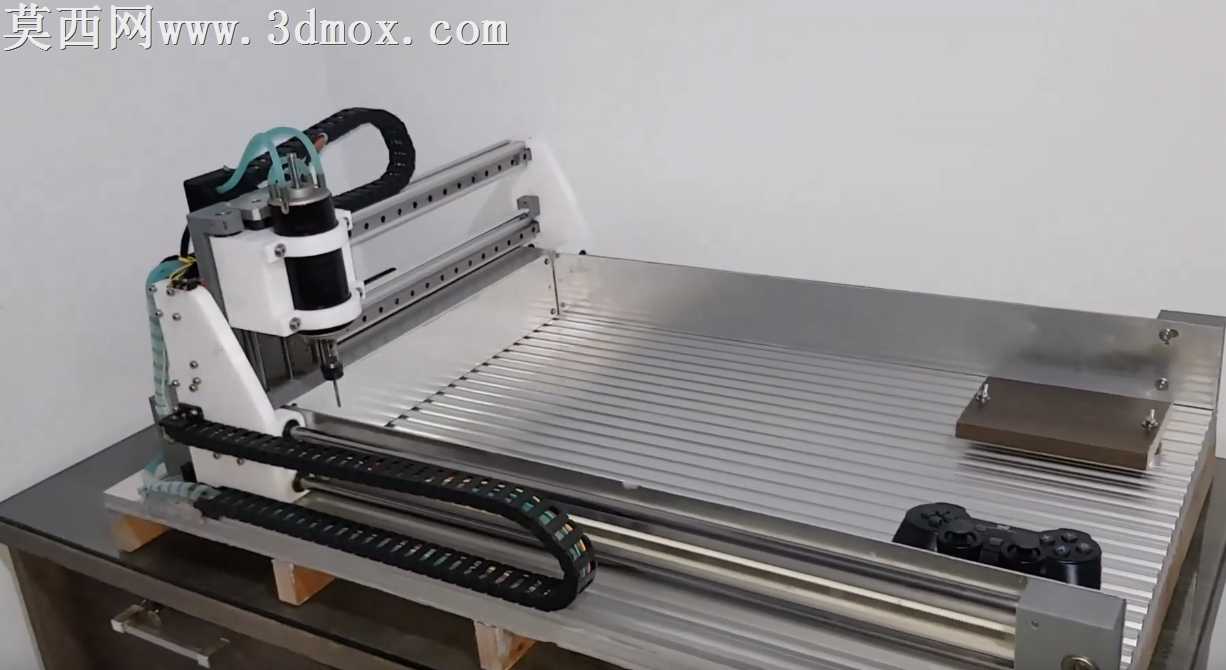

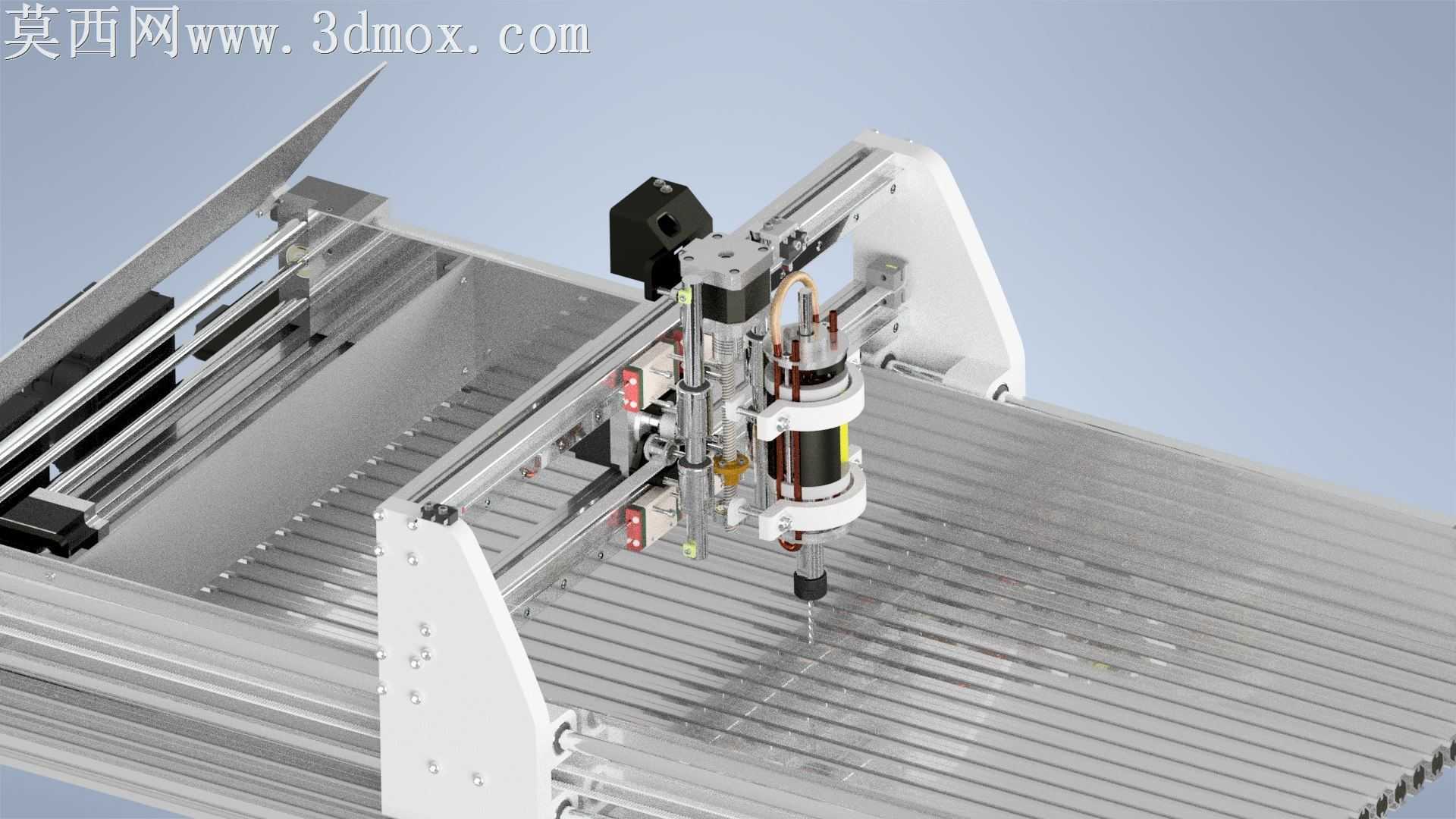

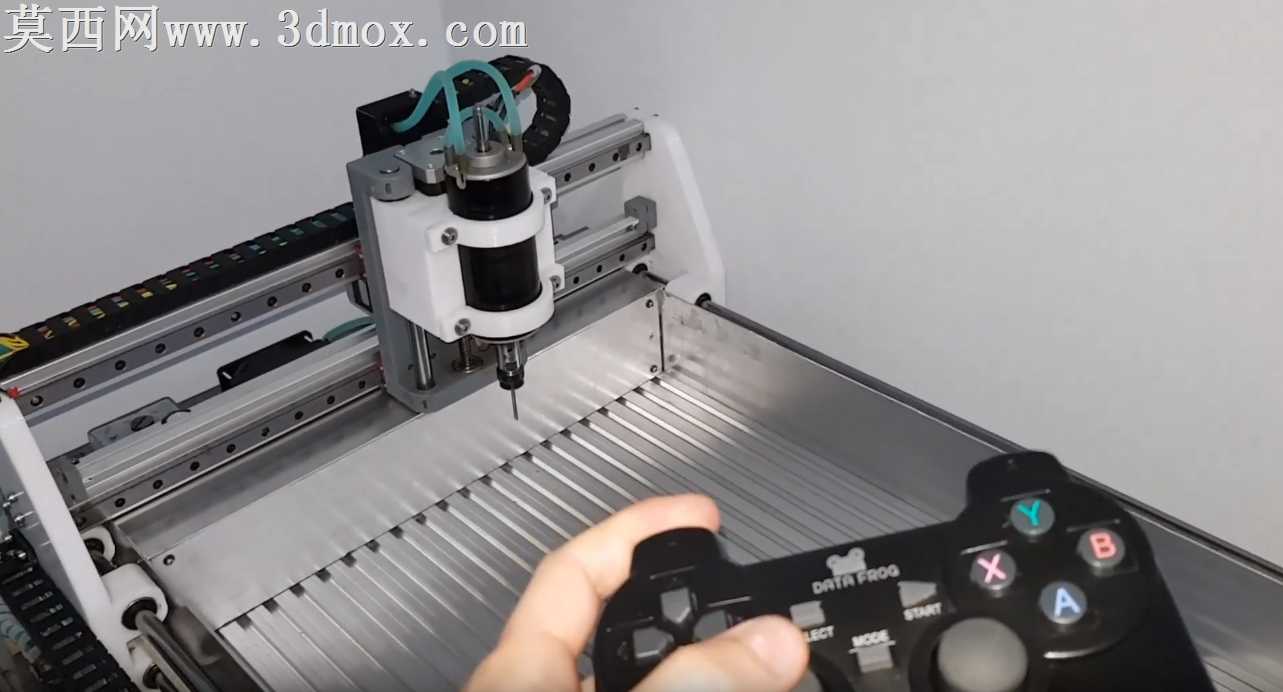

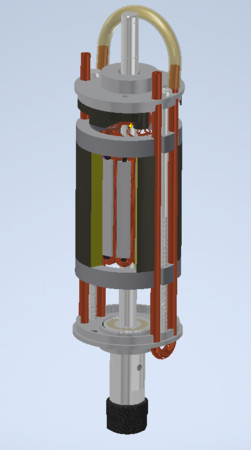

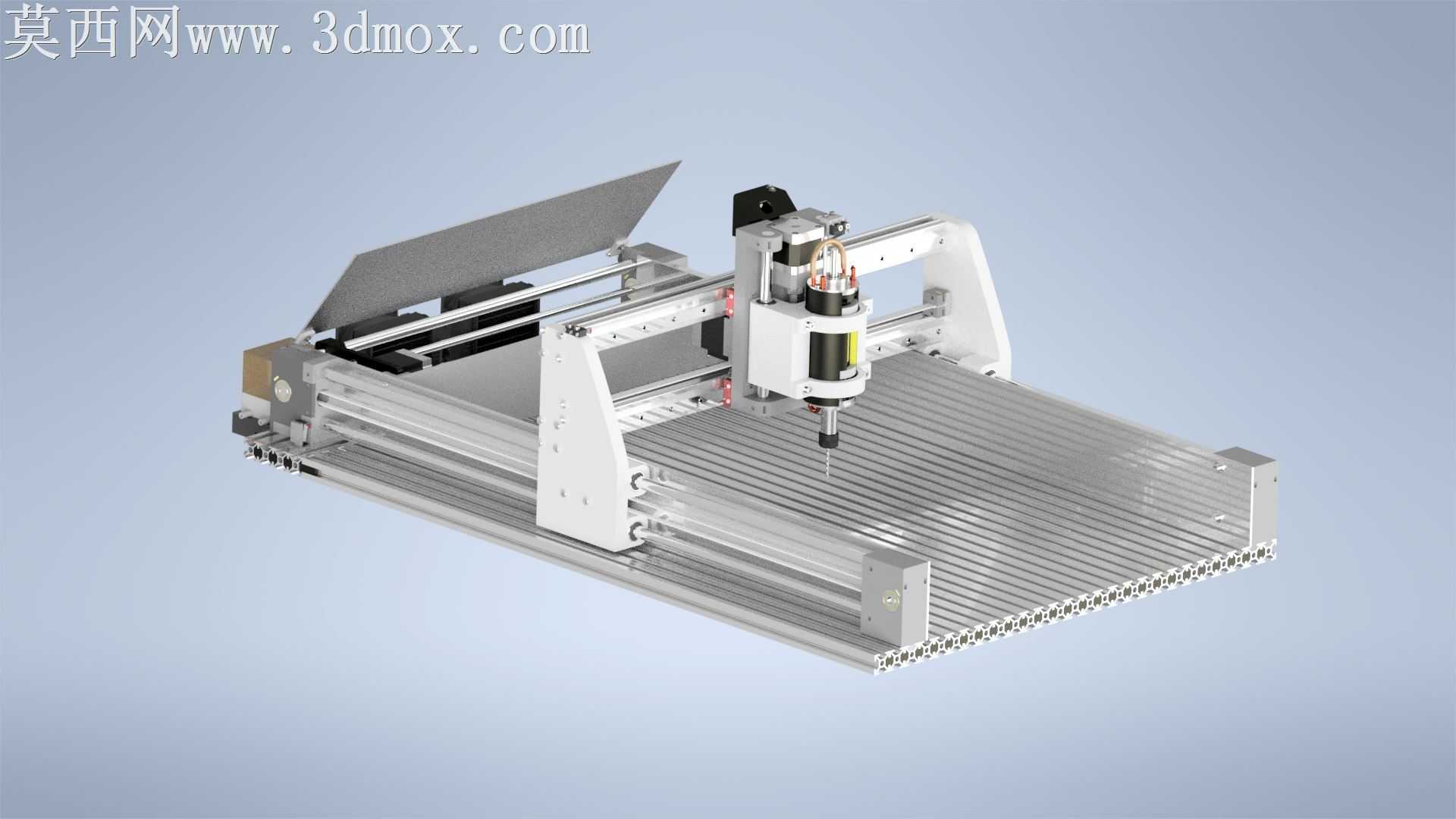

本作品为桌面级数控加工设备的三维结构设计，整体采用模块化建模思路完成全零件参数化搭建，在三维建模过程中严格遵循机械装配公差规范，对每一处运动配合间隙、安装定位基准都做了精准的参数约束，确保模型可直接导出用于工程出图与实物加工参考。模型主体框架选用工业铝型材作为基础承载结构，建模时还原了铝型材的标准槽道结构、端面连接孔位以及型材拼接的定位角件细节，铝型材表面赋予磨砂银白金属材质，通过调整材质的粗糙度、反射率参数，还原工业铝型材特有的哑光金属质感，同时对型材槽内的防滑齿纹做了凹凸纹理映射，提升模型渲染的真实度。设备的核心运动轴采用直线导轨搭配传动丝杠的结构，建模时还原了导轨滑块的滚珠循环结构细节、丝杠的螺纹牙型以及端部支撑轴承座的安装结构，X、Y、Z三个运动轴的行程限位块、原点触发开关都做了等比例建模，各运动部件之间保留了合理的运动间隙，可在三维软件中实现运动仿真模拟，验证三轴联动的行程范围是否存在干涉。主轴部分作为核心加工执行部件，建模时还原了高速电主轴的夹持结构、散热外壳以及刀具装夹夹头细节，主轴安装座采用加厚铝合金板材设计，赋予白色阳极氧化材质效果，安装座上的固定螺栓孔、调节腰型孔都按照标准件尺寸建模，还原真实的安装调节逻辑。设备工作台面采用条形铝型材拼接结构，建模时还原了台面T型槽的结构细节，方便后续加装工件夹具，台面下方的支撑横梁做了加强筋结构设计，保障加工过程中的结构刚性。设备尾部的防护挡板采用半透明磨砂亚克力材质，通过调整材质的透明度、折射参数，还原亚克力板材的半通透视觉效果，挡板的铰接结构也做了细节还原，可实现开合角度的调整。在渲染环节，采用工作室渐变蓝背景环境，添加柔和的顶光与侧补光，避免金属材质出现过曝的高光区域，同时对设备的边角处做了细微的倒角处理，弱化尖锐棱角的生硬感，让整体渲染效果更贴近真实工业设备的视觉表现。整体设计兼顾桌面级设备的小巧体积与加工刚性需求，所有结构件都优先选用标准工业配件，降低实物制作的采购与加工成本，三轴传动布局合理，可满足小型工件的雕刻、铣削加工需求。
