工业产线横向移载台车结构设计

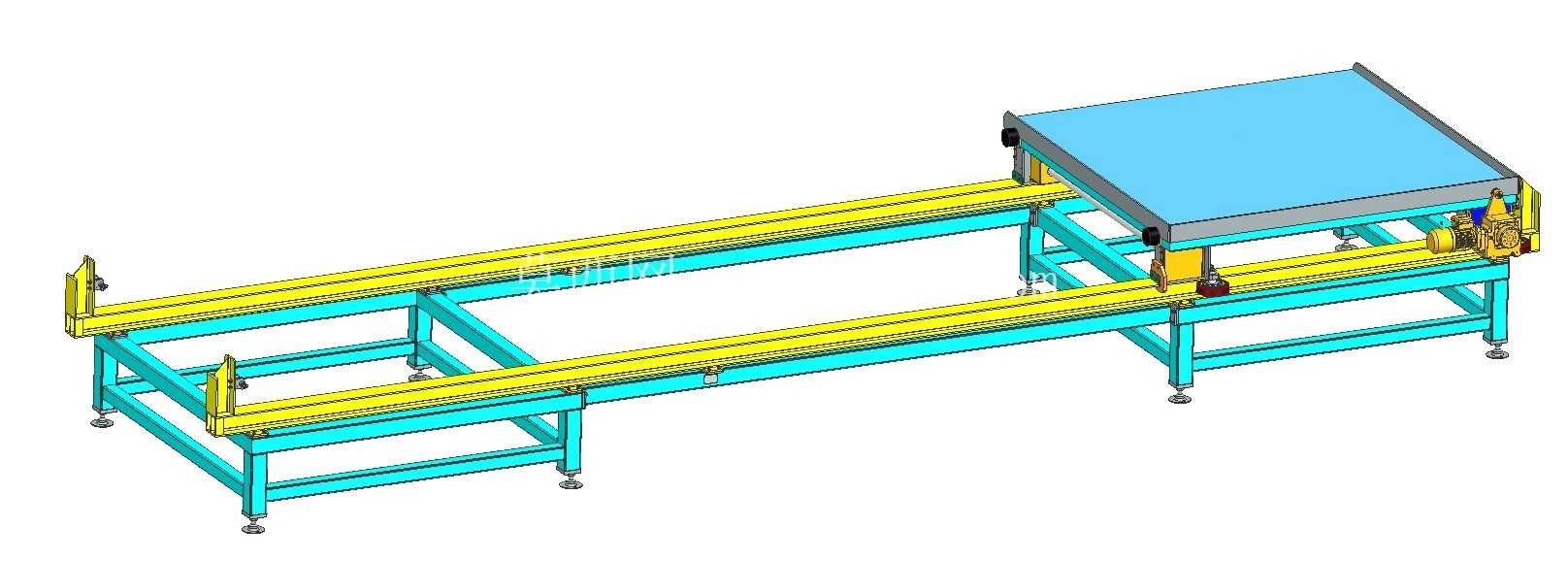

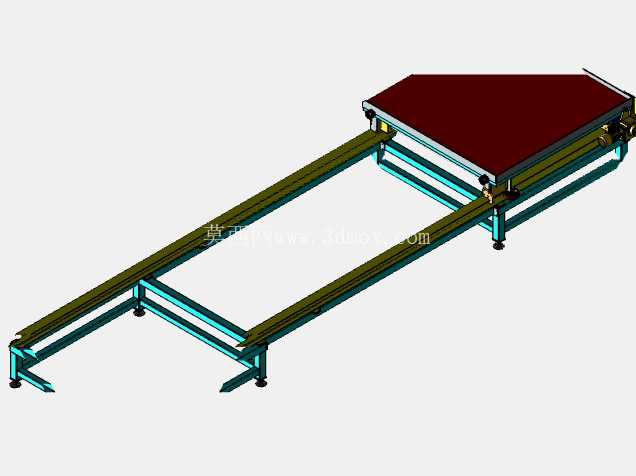

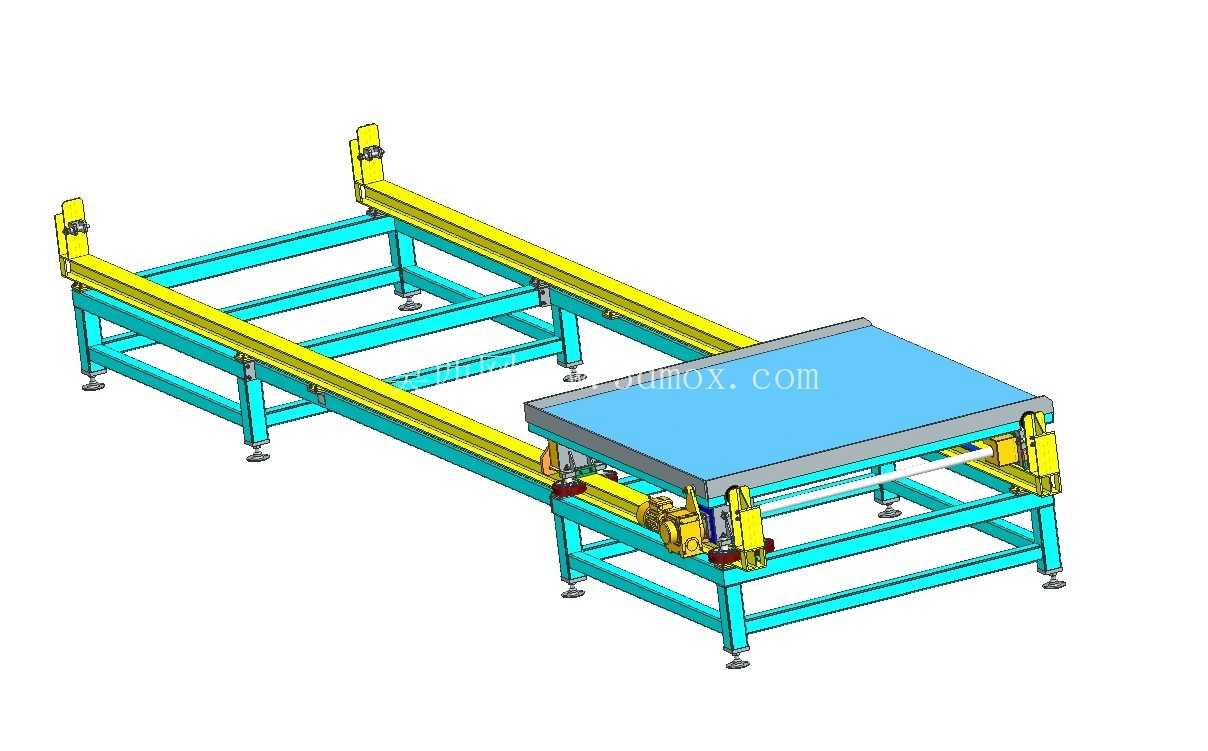

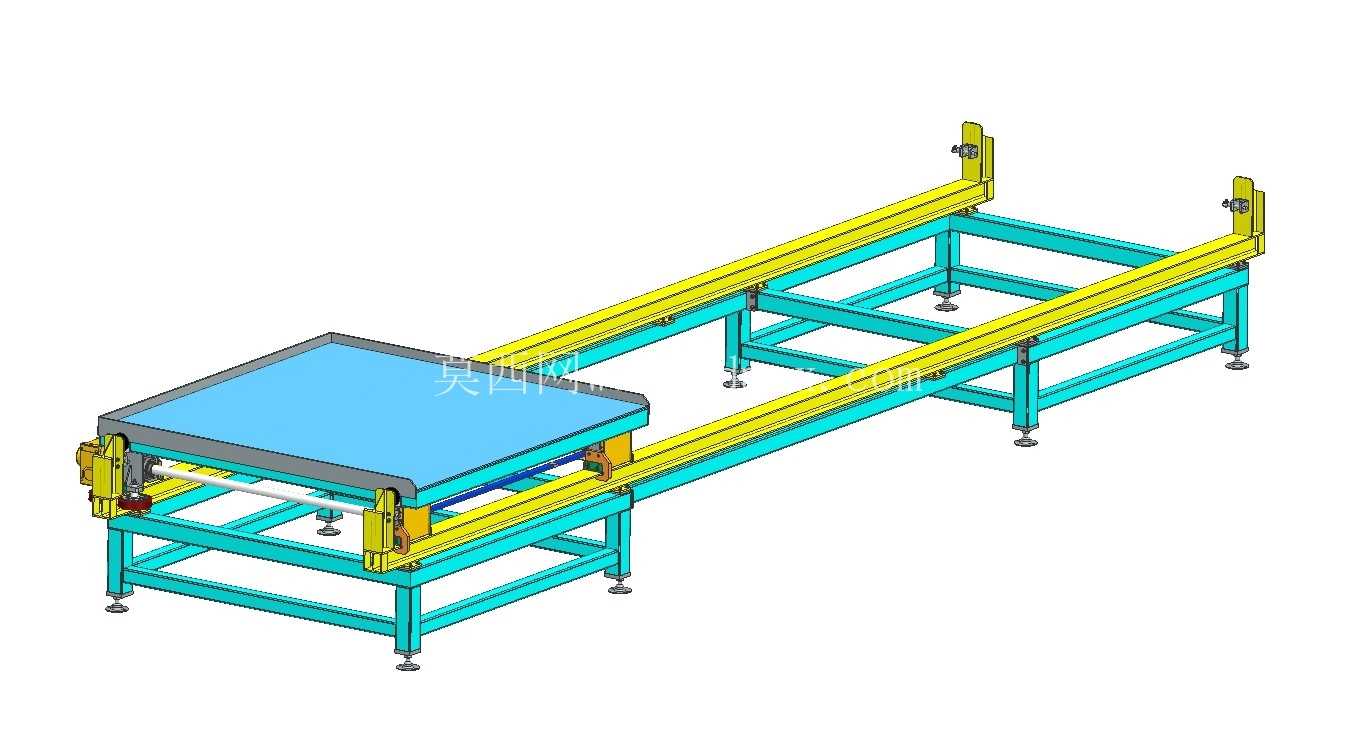

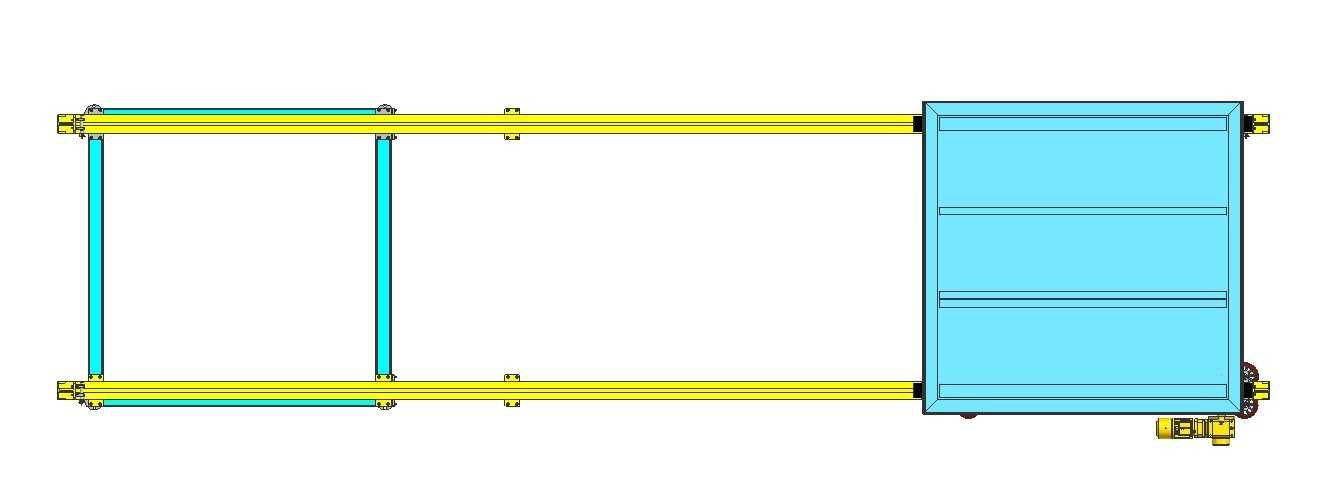

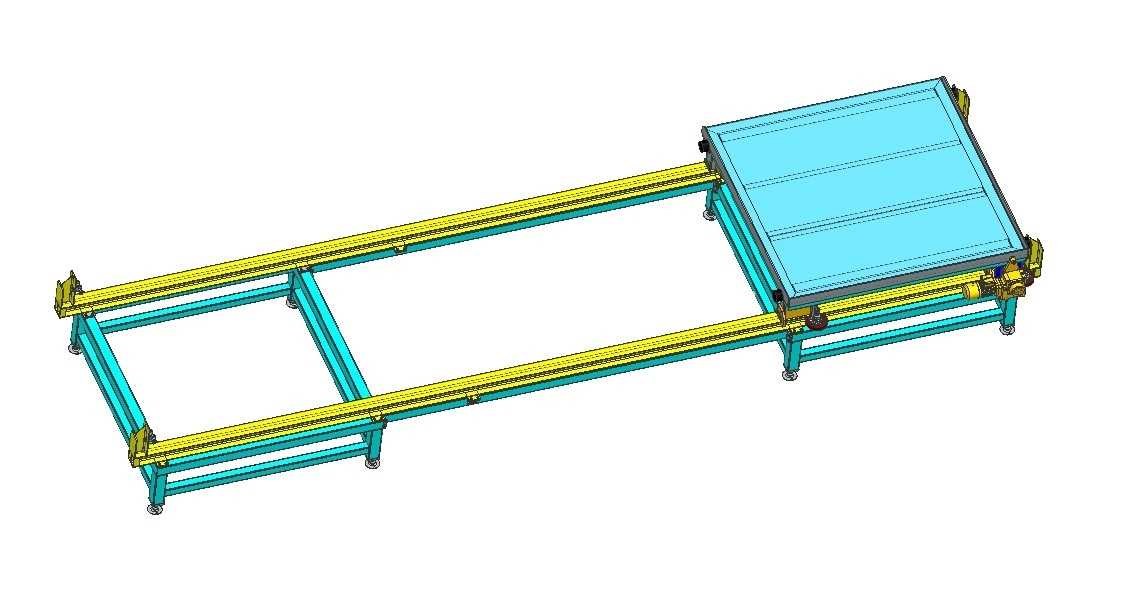

　　在离散制造车间的产线布局中，平行排布的多条输送线、不同工序工作站之间的物料转序，一直是物流路径规划里的核心痛点，常规的顶升移栽机构仅能适配小重量、小尺寸工件的短距离转移，遇到重型托盘、整垛工件的跨线转运时，往往会出现负载不足、运行卡滞、定位精度不够的问题，这款横向移动台车正是针对这类场景开发的专用移载设备。从结构设计逻辑来看，台车整体采用分体式框架布局，分为固定轨道段与移动载台段两部分，固定轨道采用型钢焊接框架作为承载基础，底部配置可调脚杯，可在安装时根据车间地面平整度调整水平度，抵消地面沉降带来的轨道倾斜问题，轨道导向面采用精加工的耐磨导轨条，与移动载台底部的导向轮配合，保证横向移动过程中不会出现偏载卡轨的情况。

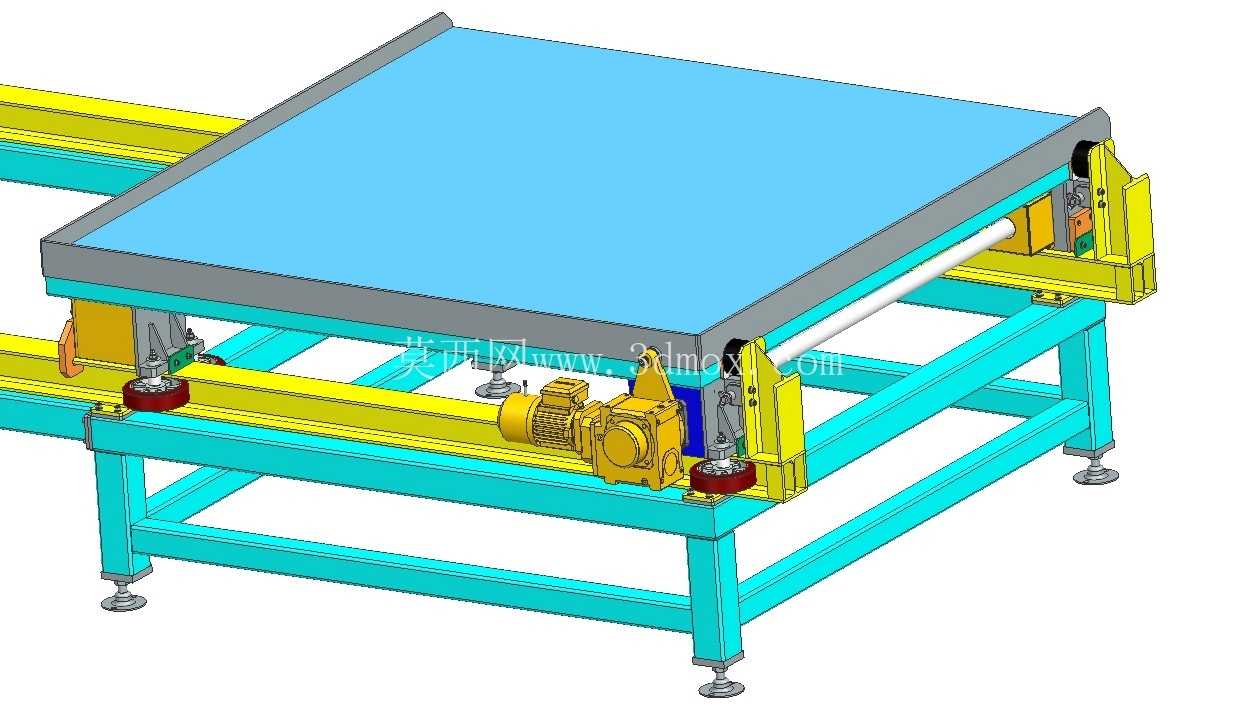

　　移动载台部分的框架同样采用型钢焊接成型，台面可根据实际使用需求选配滚筒输送面或者链式输送面，本次模型呈现的是平置台面搭配侧边驱动的结构，驱动单元布置在载台的侧下方，通过电机配合传动组件带动载台沿轨道做横向往复运动，驱动端设置有行程限位组件，可根据现场的工位间距调整行程范围，适配不同宽度的产线对接需求。从安装边界来看，轨道段的长度可根据跨线的跨度做定制化延伸，单段轨道的标准拼接长度可覆盖2-6米的跨距，载台的台面尺寸可根据输送的托盘规格调整，常规适配1200*1000mm标准工业托盘的载台，整体高度可控制在500mm以内，能够直接对接高度为450-550mm的常规滚筒输送线、链式输送线，不需要额外增加过渡升降机构，减少产线改造成本。

　　在实际应用场景中，这类台车可直接嵌入自动化生产系统的物流链路中，比如在重型装配车间，可用于不同装配工位之间的重型工件转运，在仓储物流环节，可用于立体库出库端与多条分拣线之间的托盘分配，在重型制造的焊接、机加工环节，可用于不同加工工位之间的工件转序，替代传统的叉车转运，减少人工干预，提升物料流转的自动化程度。设计过程中重点考虑了负载转移的平稳性，载台的行走轮采用包胶滚轮设计，既能降低运行过程中的噪音，也能抵消部分运行震动，避免台面上的工件出现移位、磕碰的问题，导向轮采用偏心可调结构，安装调试时可调整导向轮与导轨面的间隙，保证移动过程中无窜动，停位精度可控制在±2mm以内，满足输送线自动对接的精度要求。

　　框架部分的焊接结构全部做了去应力处理，避免长期负载运行出现框架变形，所有转动配合位置都配置了自润滑轴承，减少日常维护的工作量，驱动端设置有过载保护机构，当载台移动过程中遇到障碍物或者负载超出额定范围时，会自动触发停机保护，避免驱动电机烧毁或者结构件变形。不同于常规的移栽机构，这款横向移载台车的承载能力可根据需求做加强设计，通过增加框架型材的壁厚、加大行走轮的承载规格、选配更大功率的驱动单元，可实现单台1-5吨的负载承载能力，覆盖绝大多数工业场景的重型物料转移需求，轨道两端设置有机械硬限位与缓冲块，即使电气限位出现故障，也能避免载台脱出轨道，提升设备运行的安全性。在产线布局时，这类台车不需要开挖地面基础，直接通过膨胀螺栓将轨道框架固定在硬化地面上即可，安装周期短，对现有车间的改造难度小，可根据产能需求灵活调整布置位置，适配不同阶段的产线升级需求。
