贴片式SMD电感器三维结构展示模型

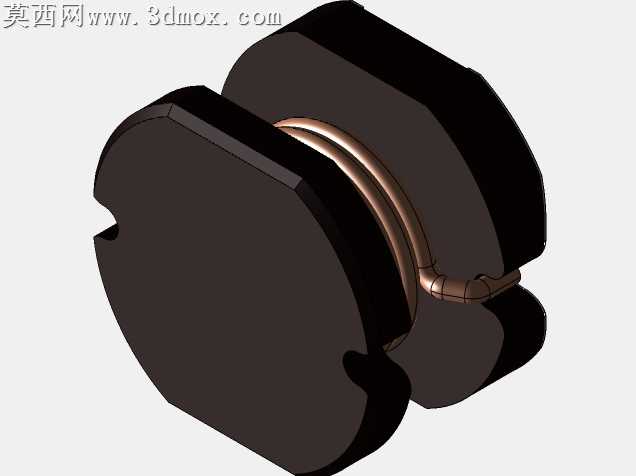

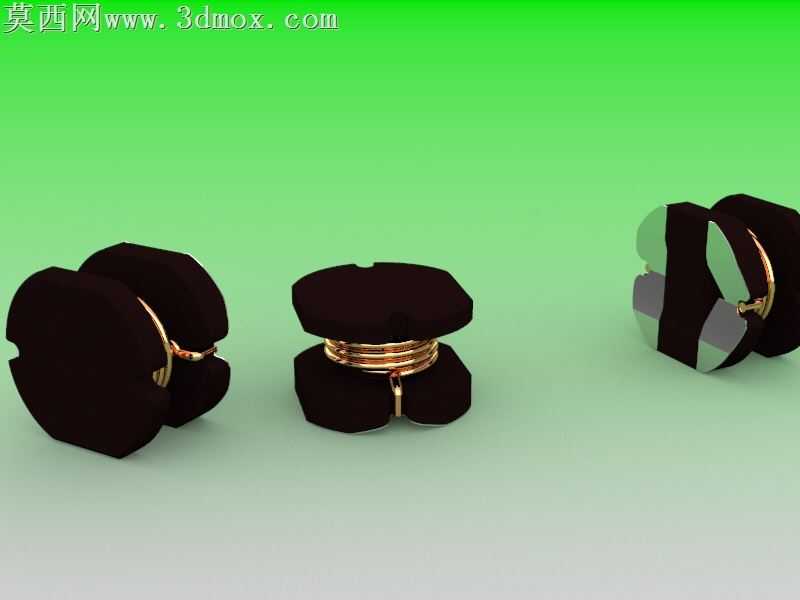

本模型为贴片式SMD电感器的三维建模作品，整体建模过程围绕实物产品的真实结构展开，首先通过三维软件完成基础轮廓的草绘搭建，精准匹配8x7x5mm的实物尺寸规格，还原产品小巧的贴片式封装特征。模型主体分为磁芯与绕组两大部分，上下两组黑色磁芯采用对称式结构设计，建模时通过拉伸、切除、圆角等特征命令，还原磁芯边缘的卡扣缺口与圆润过渡造型，磁芯表面做哑光磨砂质感的材质处理，还原铁氧体磁芯的真实视觉效果。中间的绕组部分采用多圈铜线螺旋缠绕结构，建模时通过螺旋线扫描命令完成铜线圈的生成，精准还原铜线的线径、圈数与排布间距，同时还原绕组两端引出的引脚结构，引脚与磁芯底部的贴合位置做了精准的位置匹配，满足SMD贴片元件的表面贴装结构特征。渲染环节采用渐变绿色背景突出产品主体，通过三点布光方案凸显磁芯的哑光质感与铜线的金属光泽，不同角度的剖切展示模型可清晰呈现电感器的内部装配关系，直观展现磁芯与绕组的配合结构。设计过程中重点考量了贴片元件的标准化尺寸特征，所有结构比例严格参照实物测绘数据，既保证外观造型的还原度，也清晰呈现了贴片电感器的内部构造逻辑，可用于电子元件结构教学、PCB元件库搭建参考、产品展示渲染等场景，模型结构完整无破面，各部件独立可拆分，能够直观展现这类SMD电感的装配关系与外形特征，帮助观者快速理解贴片电感器的结构组成与设计特点。
