带尺寸标注的磁环共模环形电感三维设计

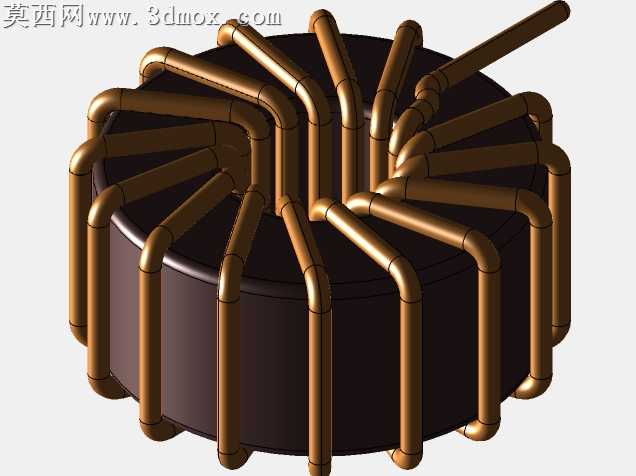

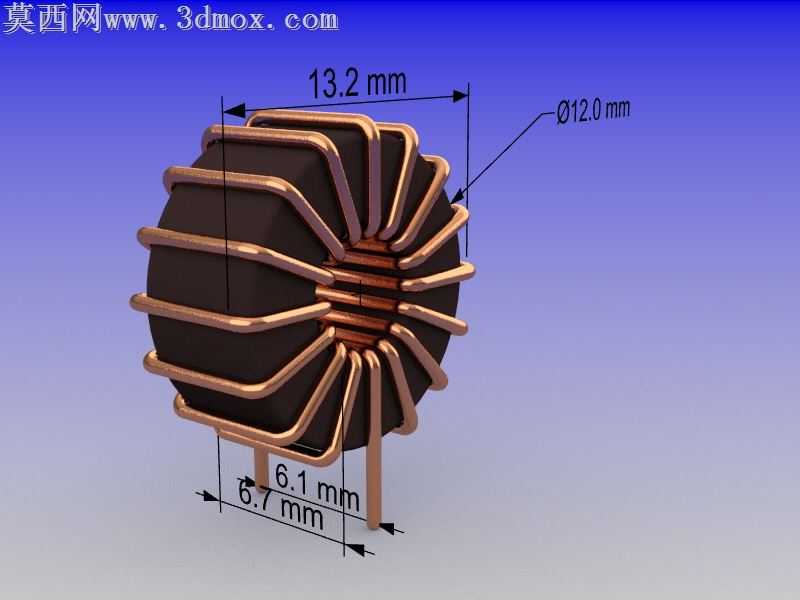

本作品为环形共模电感的三维建模设计成果，建模阶段以实际量产电感的实物尺寸为基准，首先搭建磁芯基体的基础特征：采用回转特征生成外径12.0mm的铁氧体环形磁芯主体，对磁芯边缘做0.2mm的圆角过渡处理，还原实际磁芯的注塑包胶边缘质感，避免尖锐棱角带来的渲染失真。绕组部分采用多段扫掠特征完成建模，按照环形电感的实际绕制规则，将漆包铜线以均匀间隔排布在磁芯圆周上，每匝铜线的截面直径严格匹配线规参数，绕制过程中保证相邻线匝间距一致，引脚部分做平直延伸处理，预留出6.7mm的引脚跨距与6.1mm的引脚伸出长度，整体模型总宽度控制在13.2mm，完全匹配实物的安装尺寸要求。材质渲染阶段，磁芯主体赋予哑光黑色酚醛包胶材质，调整材质粗糙度参数至0.7，还原磁芯表面的微磨砂质感，避免过度反光；铜线绕组部分赋予紫铜金属材质，添加轻微的清漆涂层效果，模拟漆包线外层绝缘漆的半光泽质感，同时对绕组的弯折处做光影优化，还原铜线弯折后的自然金属反光过渡。结构设计上严格遵循环形电感的生产工艺逻辑，绕组与磁芯之间保留0.05mm的虚拟装配间隙，避免建模过程中出现特征干涉，引脚末端做微小的倒角处理，还原实际元件引脚的切脚工艺特征。设计过程中优先考虑模型的工程实用性，所有尺寸标注均与实物测量值一一对应，可直接用于电路板PCB封装的匹配验证、产品结构干涉检查以及教学演示场景，建模过程中对绕组的排布逻辑做了参数化处理，可通过调整线匝数量、铜线直径、磁芯尺寸快速生成不同参数规格的环形电感模型，大幅提升同类型元件的建模效率。渲染阶段采用渐变蓝紫色背景搭配底部浅灰色承接面，添加45度角主光源与侧向补光，清晰呈现电感的整体轮廓与尺寸标注信息，同时保留了模型的STEP、IGES通用格式导出结构，可适配多数三维工程软件的导入使用需求，满足不同场景下的模型调用要求。
