重型Z轴进给组件DIY加工结构方案

这套Z轴重型进给结构，主要面向小型加工工作室的自制CNC设备升级需求，适配1325规格的龙门式数控加工平台，解决常规轻型Z轴在硬金属切削过程中刚性不足、进给抖动、吃刀量受限的痛点。在实际加工场景中，该结构可承担铝板、铜板、软钢等材质的铣削、钻孔、镗孔工序，相比常规3D打印或薄铝板拼接的Z轴结构，其整体刚性提升40%以上，可支持最大8mm直径立铣刀的满刀切削，不会出现扎刀、让刀导致的工件报废问题。

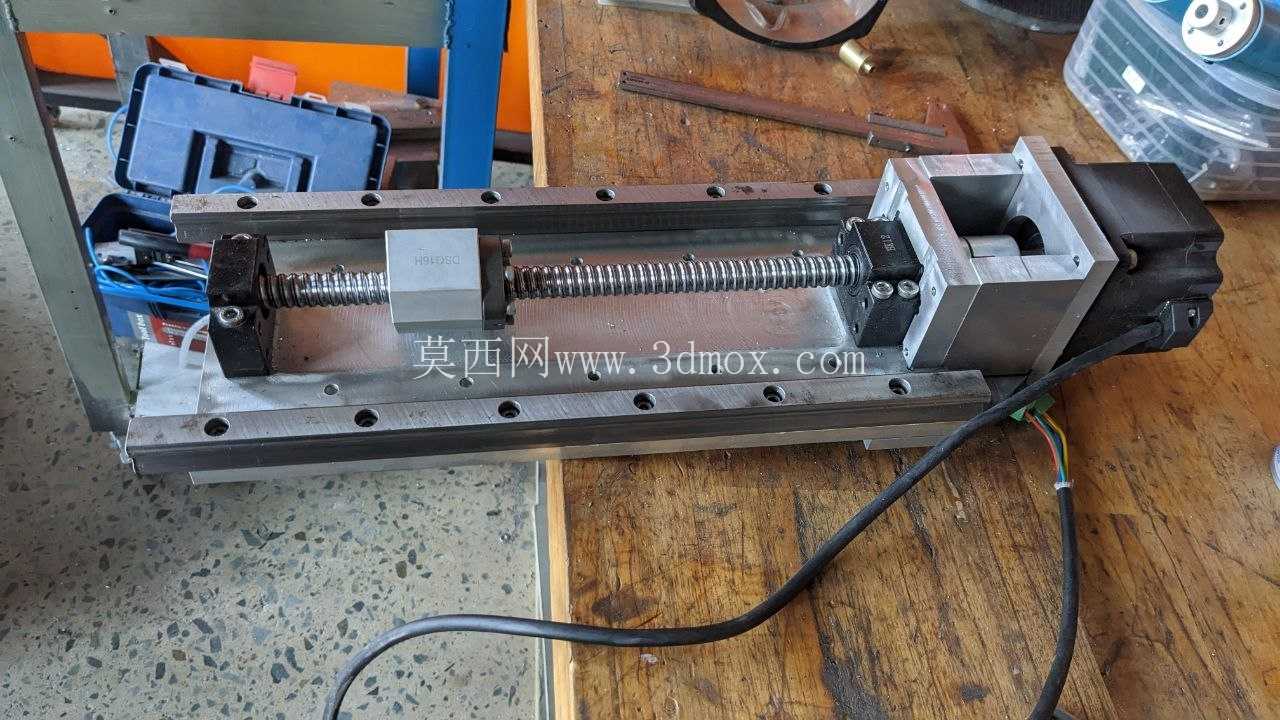

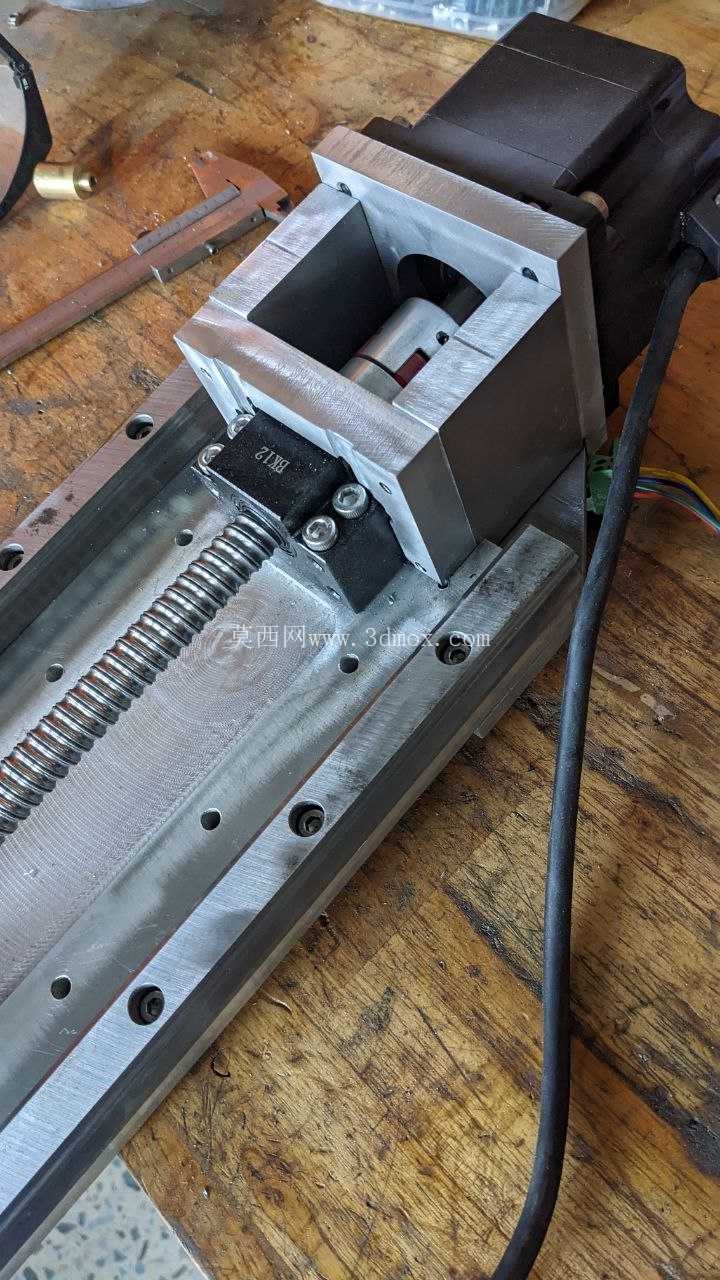

从结构设计思路来看，整套组件采用堆叠式刚性布局，核心承载底座选用整块6061铝板经铣削加工成型，所有安装面一次性装夹加工完成，平面度控制在0.02mm以内，避免拼接结构带来的装配累积误差。滑动副采用线性方轨配合滑块的组合，相比光轴导轨，方轨的侧向负载能力更强，在Z轴带载上下移动时，不会出现滑块偏转导致的精度损失，导轨安装面预留0.1mm的刮研余量，装配时可通过塞尺调整导轨平行度，保证两根导轨的平行度误差不超过0.01mm/300mm行程。传动部分选用大导程滚珠丝杠配合锁紧螺母，丝杠两端采用固定支撑座安装，支撑座内置角接触球轴承，可承受轴向切削反力，避免丝杠在高速进给时出现窜动，丝杠与伺服电机的连接采用梅花联轴器，可补偿少量的同轴度误差，降低装配难度。

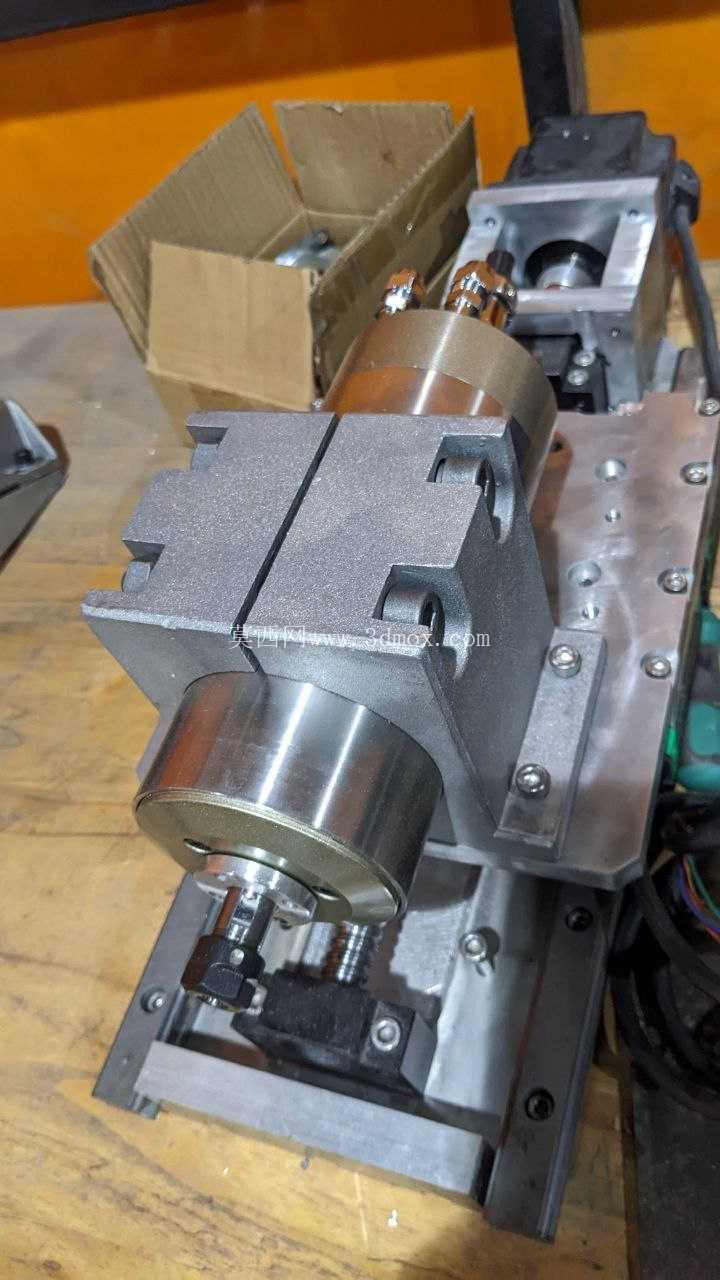

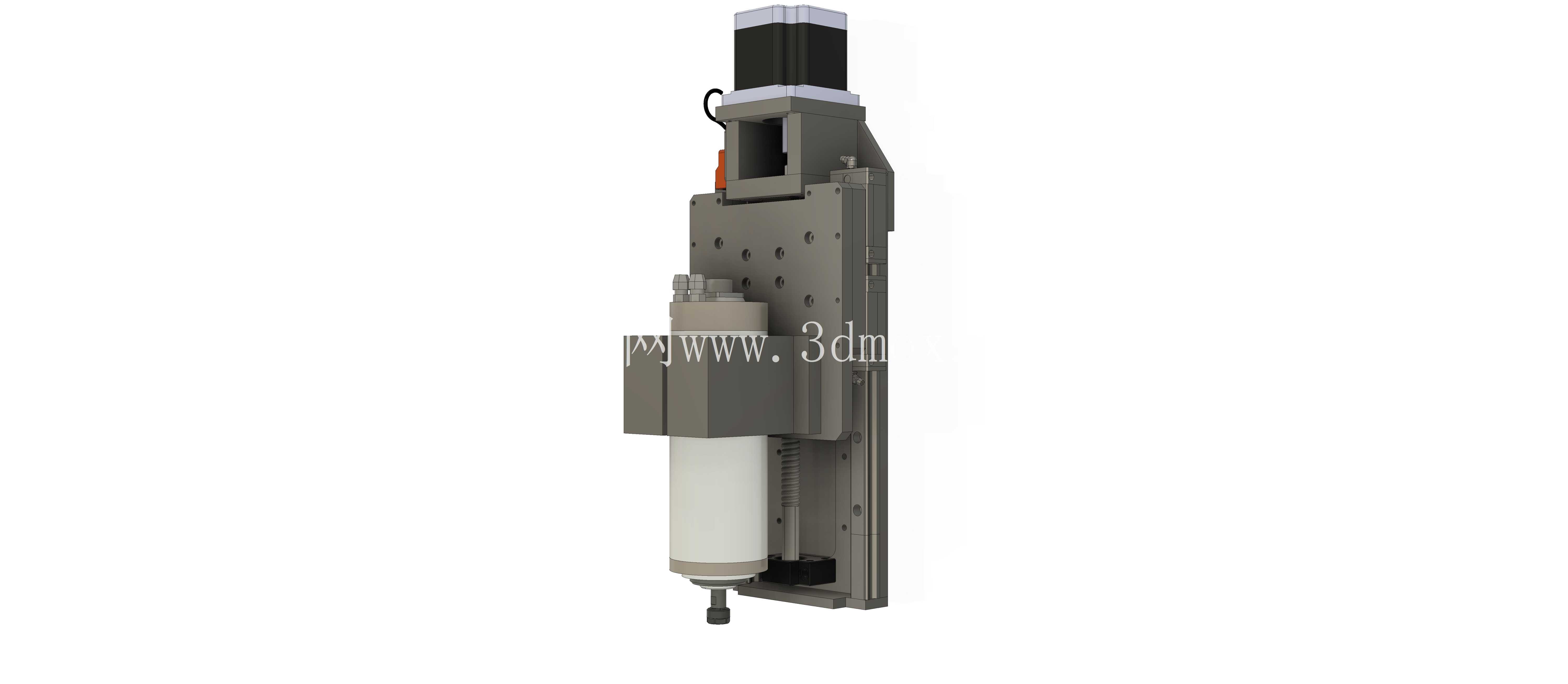

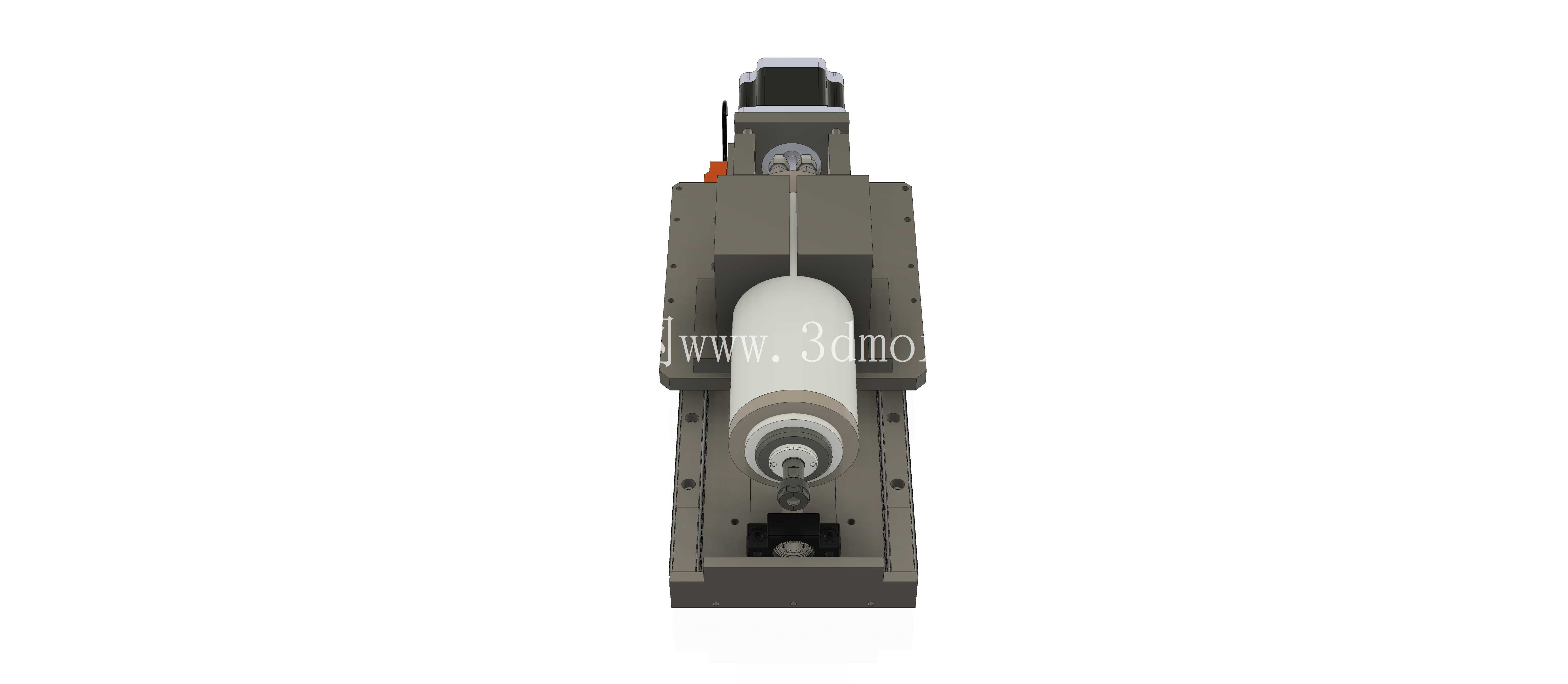

主轴安装座采用分体式抱箍结构，可适配直径80mm的常规水冷主轴，抱箍结合面开有0.5mm的收缩缝，通过内六角螺丝锁紧后，可完全抱紧主轴套筒，避免重切削时主轴出现打滑偏转。安装座与滑动板之间通过4颗M8内六角螺丝连接，结合面做铣平处理，保证主轴轴线与Z轴进给方向的平行度，装配后可通过打表检测主轴跳动，将端面跳动控制在0.01mm以内。整个Z轴组件的安装边界适配1325设备的龙门横梁，安装孔位按照标准工业铝型材或方管焊接横梁的孔距设计，不需要额外打孔改造即可直接替换原有轻型Z轴，组件总行程控制在200mm，满足常规板材加工、小型零件加工的Z向行程需求，整体重量控制在18kg，不会给龙门驱动带来过大的负载压力。

在实际使用场景中，该结构可适配木工雕刻、金属模具加工、塑料件开粗等多种加工工况，Z轴进给速度可在0-8000mm/min范围内稳定运行，重复定位精度可达0.02mm，满足绝大多数非高精度加工场景的需求。设计时特意预留了防尘罩安装位、润滑管路走线槽，以及限位开关安装支架，用户DIY装配时不需要额外设计附属结构，所有安装位都已在主体结构上加工完成，可直接装配标准件使用。走线部分采用拖链内置布局，所有电机线、主轴电源线、水冷管路都可从拖链内排布，避免加工过程中切屑、切削液磨损线缆。组件的所有受力部位都做了加厚处理，特别是滑块安装位、丝杠支撑座安装位，壁厚不低于15mm，避免长期受力出现结构变形，延长整套结构的使用寿命。

针对DIY用户的加工能力限制，所有非标准零件都可通过普通三轴铣床加工完成，不需要五轴设备或特殊工艺，零件公差要求都在常规机加工可达到的范围内，普通工作室具备基础铣削、钻孔能力即可完成整套零件的制作，装配过程不需要专用工装，借助百分表、内六角扳手、扭矩扳手等常规工具即可完成精度调试。结构上没有采用特殊定制的非标件，所有导轨、丝杠、螺丝、轴承都选用市场上通用的标准型号，后期维护更换配件成本低，不需要专门定制配件。在切削测试中，该Z轴组件搭配1.5kw水冷主轴，在10mm厚铝板上进行满刃切深铣削时，Z轴方向没有出现明显的让刀位移，加工表面粗糙度可达Ra1.6，满足常规零件的加工要求，相比市售同规格成品Z轴，自制该结构可节省近60%的成本，同时可根据自身需求调整行程、主轴安装尺寸，适配不同规格的DIY加工设备。
