1000L食品级不锈钢立式锥底发酵罐体

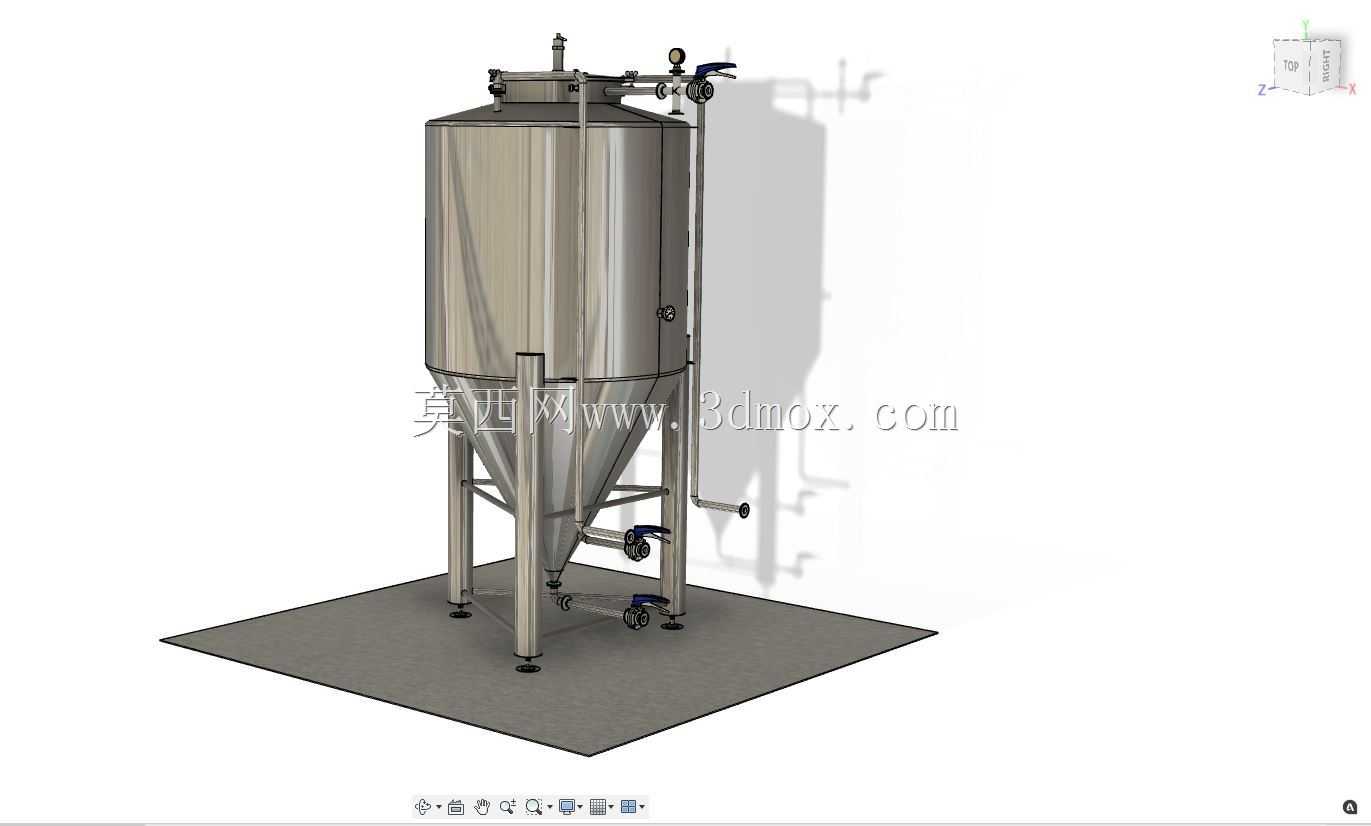

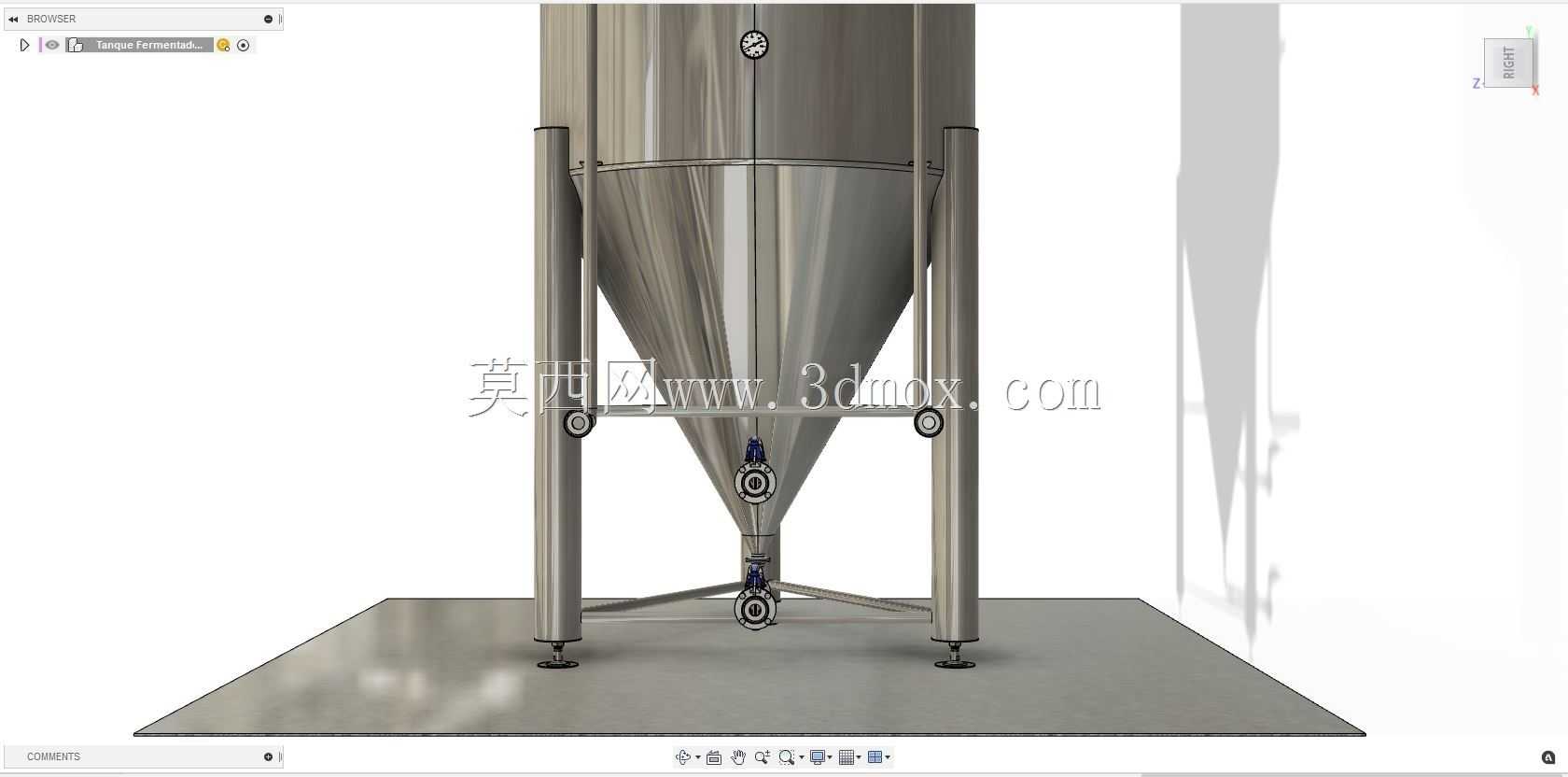

　　该立式锥底罐体为食品级流体处理场景设计，主体采用SUS304不锈钢材质打造，总有效容积1000L，可满足中小型酿造、食品配料、液态物料暂存等多场景的生产使用需求。罐体上半段为等径直筒结构，直筒段高度与直径比例经过流体工况验证，既能够保证内部物料的有效静置反应空间，也能避免过高罐体带来的厂房层高适配问题，常规厂房4.5米净空即可满足整机安装要求，无需额外做空间改造。罐体下半段采用60度锥角的锥底结构，该角度经过排渣、排液工况反复验证，能够保证发酵产生的沉降酵母、物料残渣在重力作用下自然汇集到锥底最低点，配合锥底安装的排渣阀组，可实现无残留排渣，减少人工清罐的工作量，同时避免物料残留带来的染菌风险。

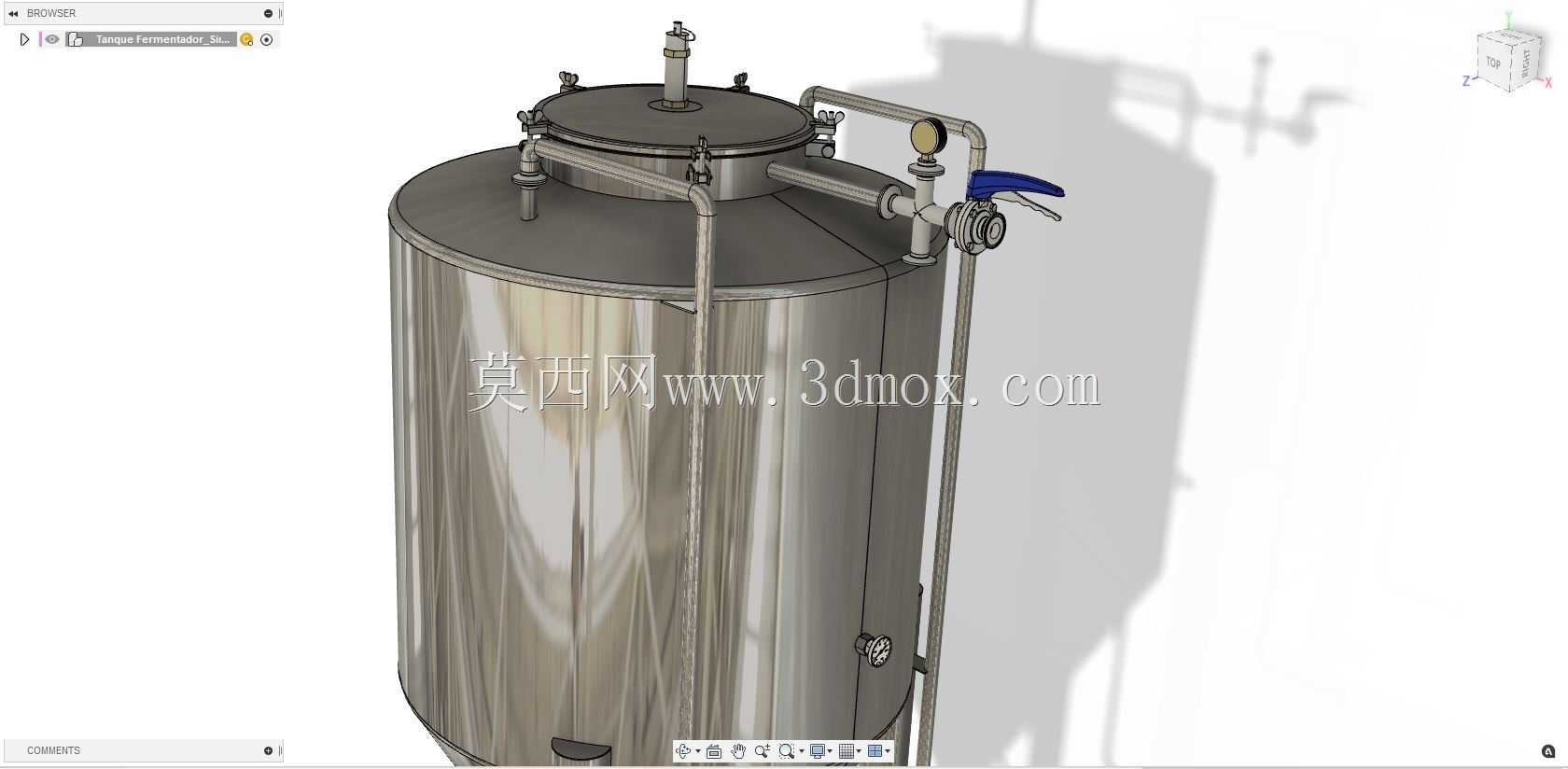

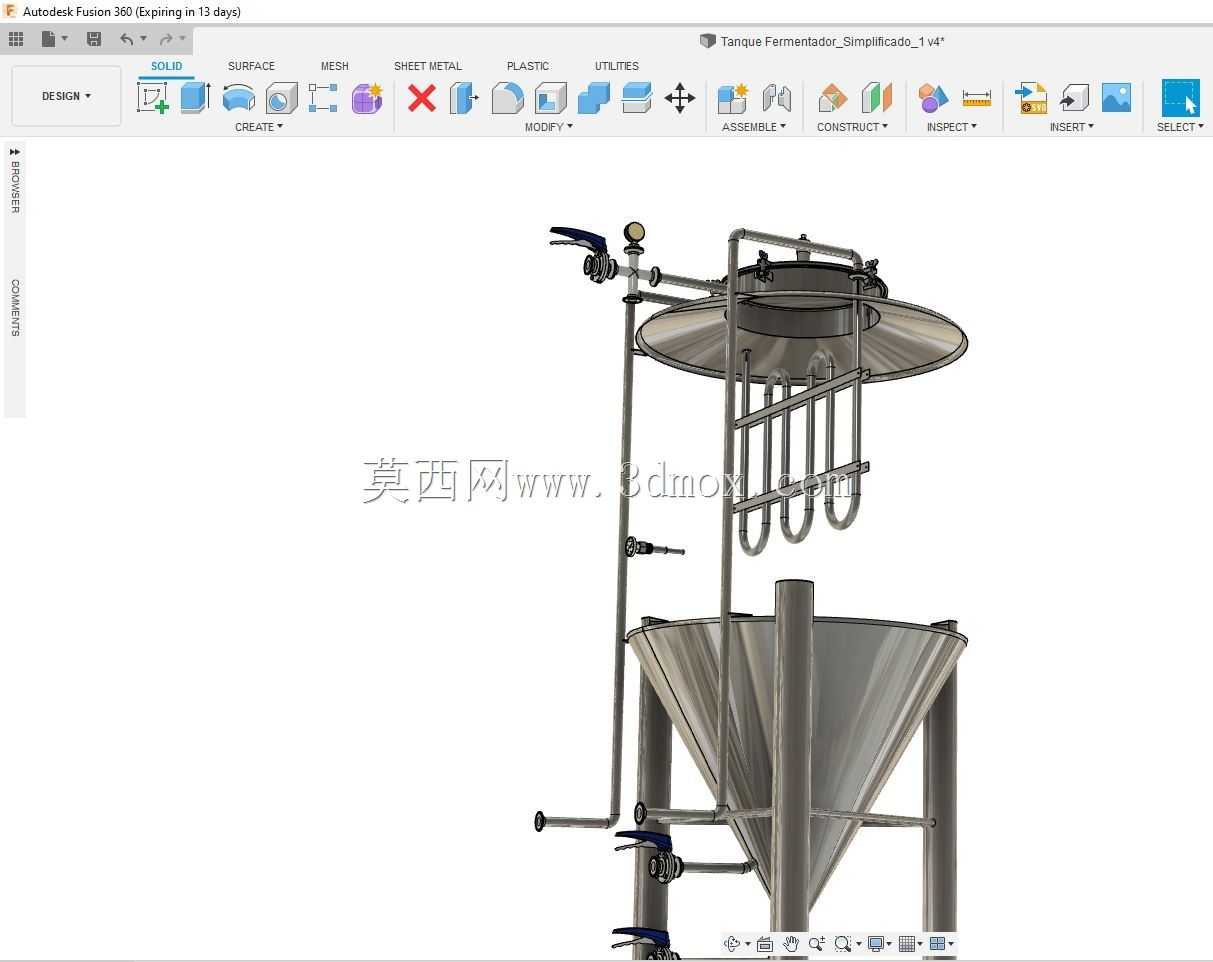

　　罐体顶部采用快开式人孔结构，人孔配备压紧式快开锁扣，无需额外工具即可开启，方便操作人员进入罐体内部做定期清洁、检修作业，人孔周边预留了多组工艺接口，可根据实际生产需求安装压力表、安全阀、呼吸阀、进料管路、CIP清洗喷淋装置，接口采用标准卫生级快装卡盘设计，能够快速对接不同工艺管路，适配不同生产场景的管路改造需求。罐体侧面设置有三组支腿，支腿采用不锈钢方管制作，底部配备可调式脚杯，可根据安装地面的平整度调节罐体水平度，保证锥底排渣口处于罐体最低点，避免出现积液死角；支腿中部预留了设备安装固定孔，可通过膨胀螺栓将罐体与地面做刚性连接，避免进料、排液过程中罐体出现侧倾风险。

　　罐体侧面还预留了取样阀接口、温度传感器安装位，可实时监测罐内物料的温度、发酵状态，方便生产过程中的工艺参数管控；侧边附设的管路支架可整合进料、出料、清洗管路，避免管路杂乱带来的清洁死角，符合食品生产车间的卫生管理要求。从安装边界来看，罐体最大外径为1200mm，整机安装后最大高度为3800mm，支腿安装孔分布直径为1400mm，安装时仅需在对应地面位置预留四个M16膨胀螺栓安装位即可，无需额外做混凝土基础，降低现场安装的施工成本。

　　在设计过程中，罐体所有内壁焊缝均做打磨抛光处理，表面粗糙度达到Ra0.8以下，无卫生死角，能够满足CIP在线清洗的要求，避免物料挂壁滋生细菌；罐体壁厚根据0.3MPa内压工况做强度校核，直筒段壁厚4mm，锥底段壁厚5mm，可承受常规发酵过程中的微正压工况，同时满足真空清洗时的负压强度要求，避免罐体出现变形。罐体外壁可根据使用需求做保温层包覆，适配恒温发酵的工艺要求，保温层采用聚氨酯发泡材质，外覆不锈钢拉丝薄板，既能够保证保温效果，也方便车间日常清洁擦拭。

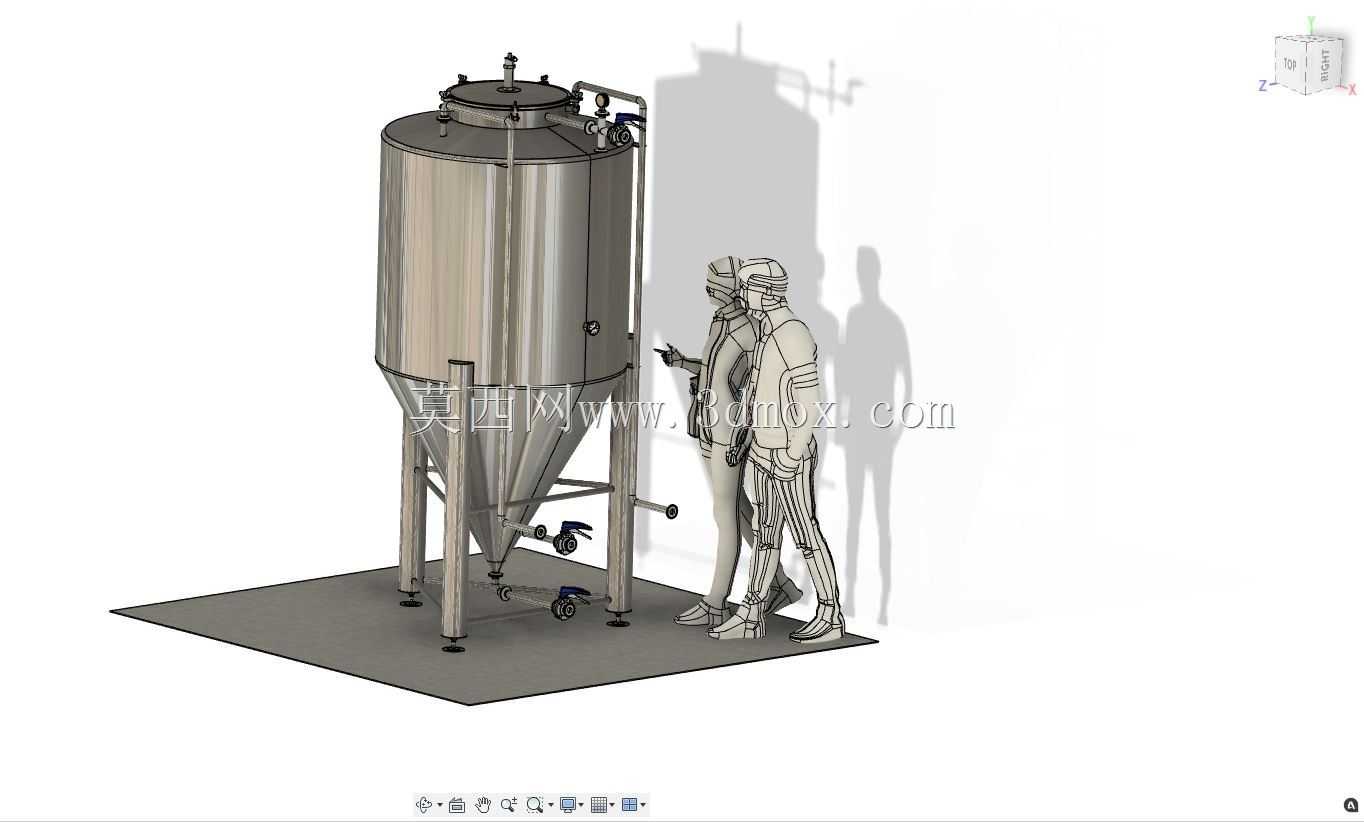

　　该罐体可广泛应用于精酿啤酒生产、果酒发酵、食品饮料配料存储、生物发酵中小试生产等场景，锥底结构的设计也可适配部分需要固液分离的液态物料暂存工序，相比平底储罐，其排渣彻底、清洁方便的特性能够大幅降低生产过程中的物料损耗与清洁人工成本。设备的管路接口均采用标准化卫生级设计，可直接对接现有车间的CIP清洗系统、物料输送系统，无需做额外的非标管路改造，能够快速接入现有生产线投入使用。支腿的高度设计预留了锥底阀门操作空间，操作人员站在地面即可完成排渣、取样操作，无需额外配置操作平台，进一步降低了车间的配套设施投入成本。
