AGRALE9200卡车底盘整车结构三维建模

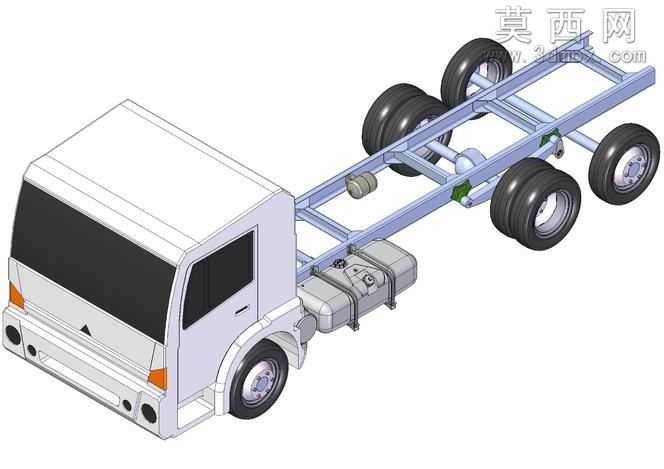

本作品为AGRALE9200型载重卡车底盘的完整三维建模成果，建模过程严格参考实车结构比例开展，从车头驾驶室到后部承载车架均做了精细化的结构还原。建模阶段首先搭建整车的比例基准框架，确定驾驶室的外轮廓曲面、车架纵梁与横梁的排布位置、车桥与车轮的安装点位，确保整体轴距、轮距、车架离地高度等核心参数符合该车型的真实规格。驾驶室部分采用曲面建模方式构建外覆盖件，还原了前挡风玻璃倾角、侧窗轮廓、前脸灯组安装位、前保险杠造型以及车门的基础结构，同时对驾驶室与车架连接的支撑结构做了简化但符合装配逻辑的表达。车架部分采用型材建模逻辑还原了双纵梁加多层横梁的承载式结构，清晰呈现了纵梁的截面形态、横梁的连接点位，同时对车架上安装的燃油箱、储气筒、传动系中间支撑部件都做了对应建模，还原了部件在车架上的实际安装位置与固定方式。行走系统部分还原了该车型的多轴载重布局，前轮为单胎转向轮结构，后轮为双胎并装的承载轮结构，对轮胎的胎面纹理、轮毂的螺栓固定结构、车桥与车架连接的悬挂部件都做了细节刻画，清晰展现了多轴载重卡车的行走系排布逻辑。建模过程中对不同部件赋予了差异化的材质表现，驾驶室覆盖件采用哑光白的车身漆面材质，车架采用金属浅灰的钢材材质，轮胎采用黑色橡胶材质，油箱采用哑光金属银材质，轮毂采用亮面金属材质，通过材质区分让不同系统的部件辨识度大幅提升，整体渲染效果清晰直观，能够完整展现该款卡车底盘的整体布局与各系统的装配关系，可用于商用车结构认知、底盘改装方案参考、车辆教学演示等相关场景。
