50与80节距刮板输送皮带链结构设计

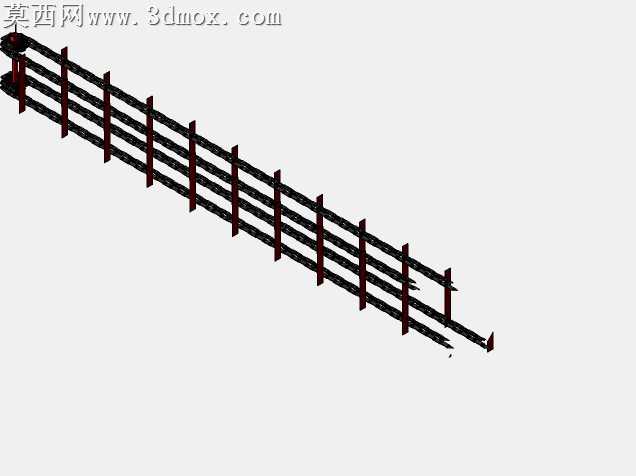

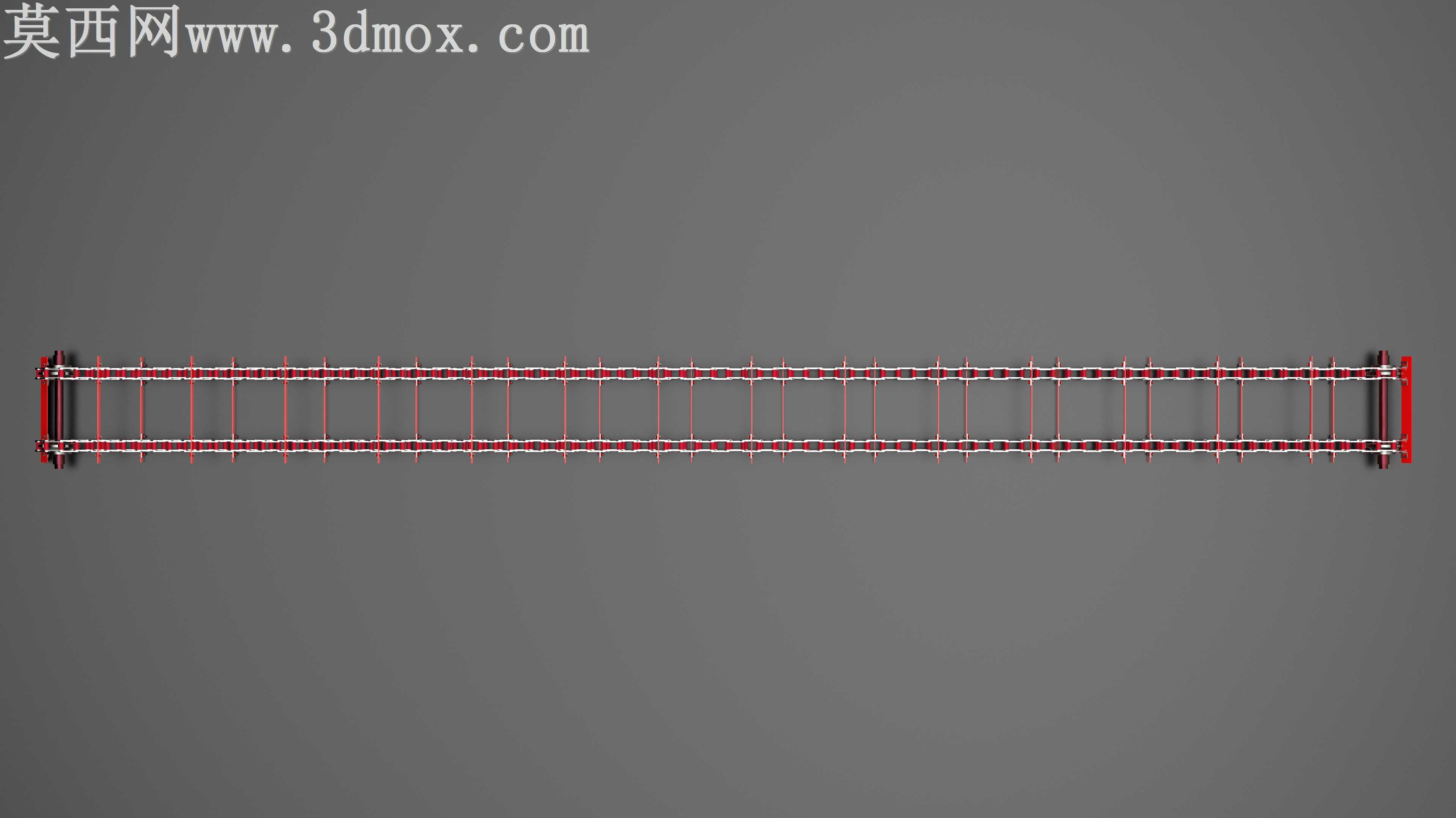

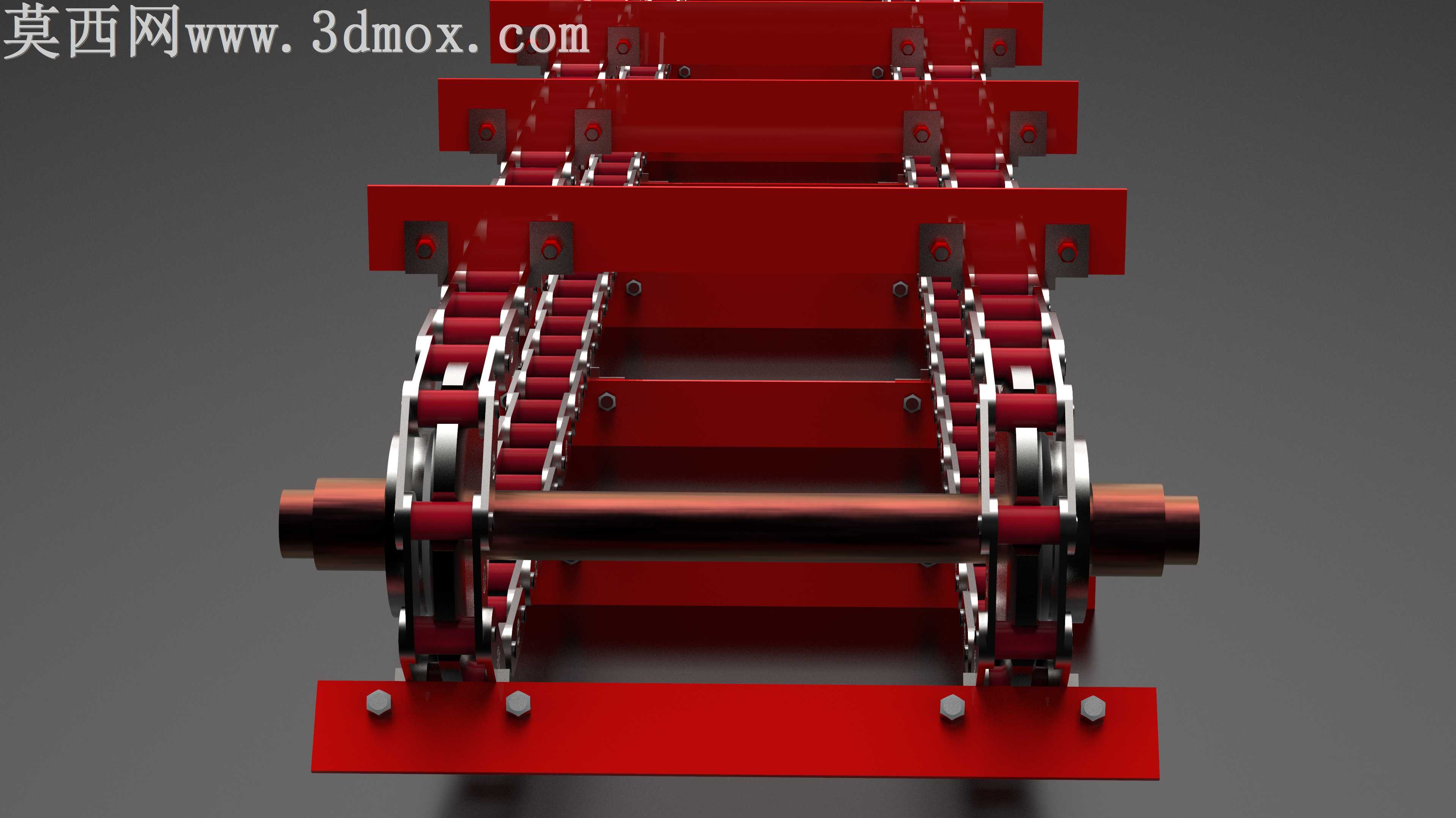

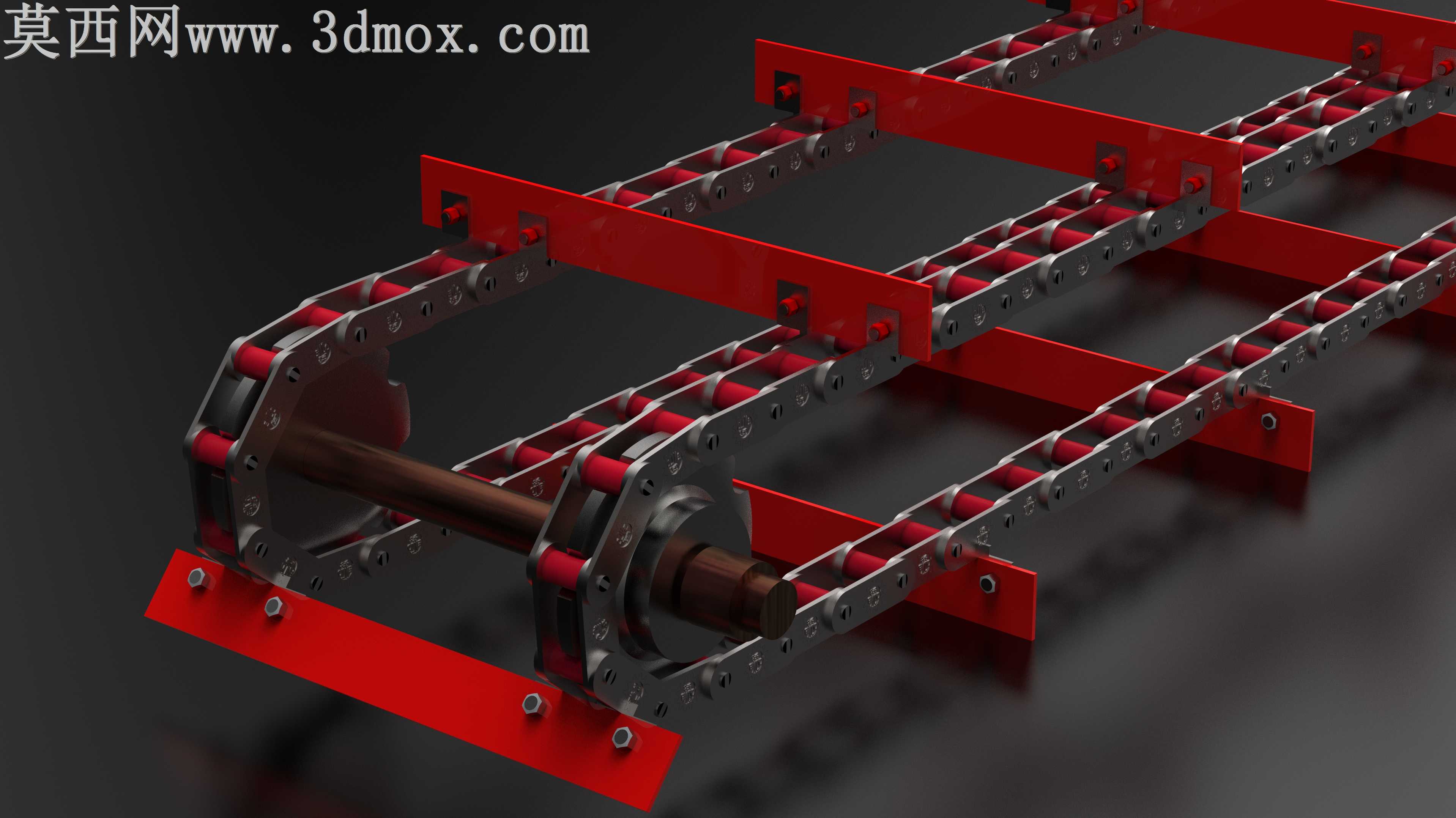

本作品为刮板输送机配套的皮带链三维建模成果，针对50、80两种常用节距规格完成全参数化结构设计，建模过程严格遵循输送链条的实际装配逻辑与工程尺寸规范，完整还原了皮带链在刮板输送场景下的配套安装形态。建模阶段从链条的基础单元入手，逐一构建内链板、外链板、销轴、套筒、滚轮等核心零件，对链板的承力倒角、销轴的配合公差、滚轮的转动间隙都做了贴合工程实际的参数设定，确保各零件装配后可实现真实的链节转动效果，不会出现结构干涉问题。针对刮板输送机的使用需求，模型同步构建了配套的红色机架安装支架、端部传动链轮、传动轴以及刮板固定座，完整呈现了皮带链与机架、传动端、刮板组件的装配关系，链条沿机架两侧的导向轨道排布，与端部链轮形成完整的啮合传动回路，刮板固定座等距安装在链条外侧，可直观展示刮板随链条循环移动实现物料输送的运行逻辑。材质与渲染阶段，针对不同部件的实际材质属性做了区分设置：链板、销轴、链轮、传动轴等金属承力部件采用哑光合金钢材质，调整金属粗糙度与反光参数还原工业金属的厚重质感；机架支架采用工业红色烤漆材质，还原输送设备机架的典型外观；滚轮部件做了深色橡胶与金属内圈的材质分层，凸显滚轮的滚动缓冲属性；整体渲染采用深色工业展示背景，搭配定向柔光打光，清晰凸显链条的精密装配结构与各部件的层次关系，避免光影过强遮挡结构细节。设计过程中充分考虑了刮板输送机的重载输送工况，对链板的厚度、销轴的直径、链轮的齿形参数都做了适配性优化，确保链条结构可承受散料输送过程中的持续拉力与刮板挂载载荷，两种节距规格可适配不同输送量、不同输送长度的刮板输送机选型需求，模型结构完整拆分清晰，可直接用于输送设备的结构验证、方案展示以及工程参考。
