六等分可折叠超轻太空遮阳支撑结构

　　该结构主要面向航天在轨应用场景设计，可作为航天器在轨运行时的遮阳防护载体，也可适配空间探测任务中需要大尺寸遮蔽面、同时对发射包络有严格限制的工况，解决传统固定式遮阳结构发射体积过大、入轨后展开流程复杂的痛点。从实际使用需求出发，这类遮阳结构需要在发射阶段处于紧凑折叠状态，入轨后可顺利展开至指定尺寸，同时具备足够的结构刚度维持型面精度，避免在空间交变温度、微流星冲击等环境下出现结构失稳。

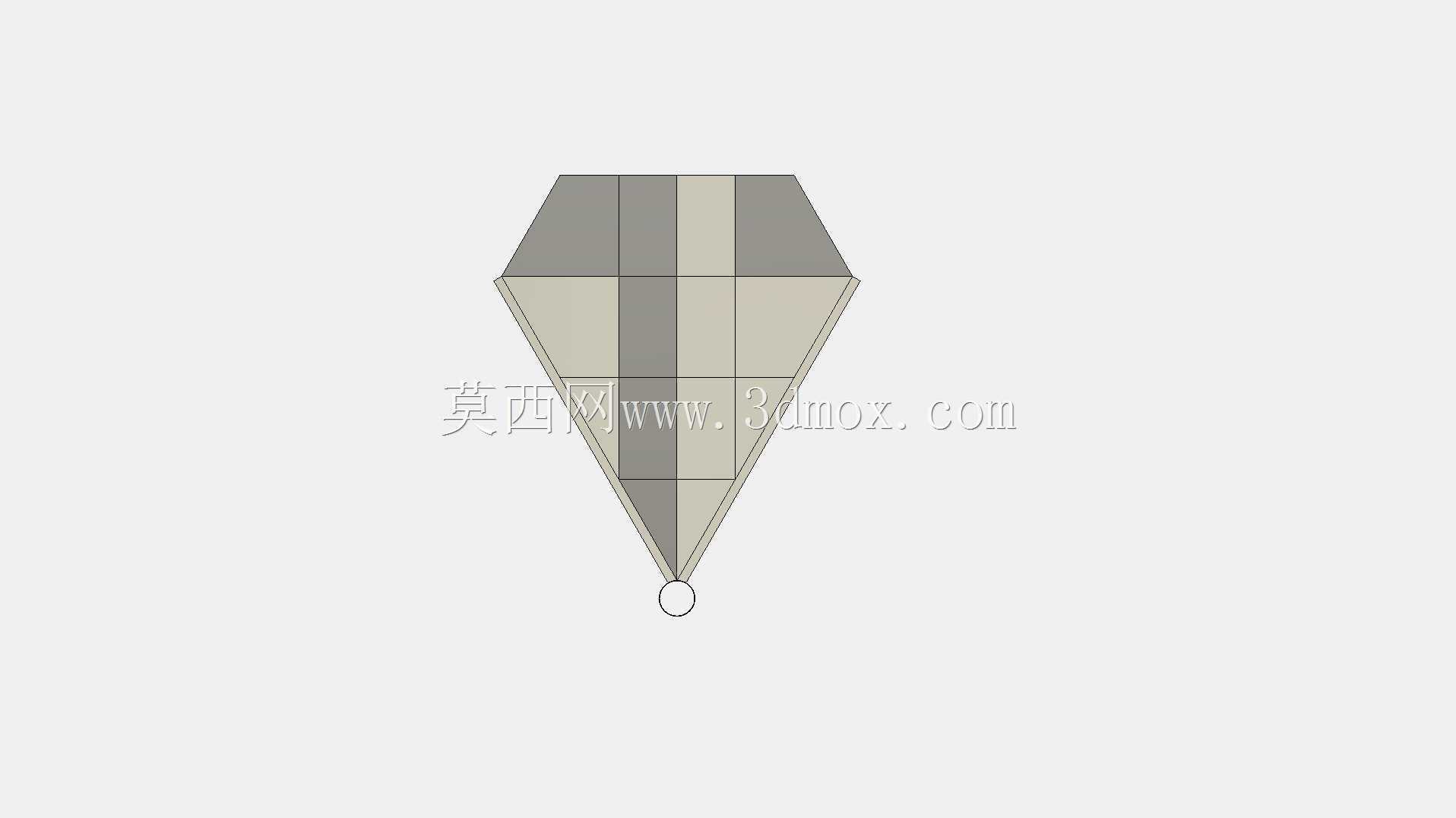

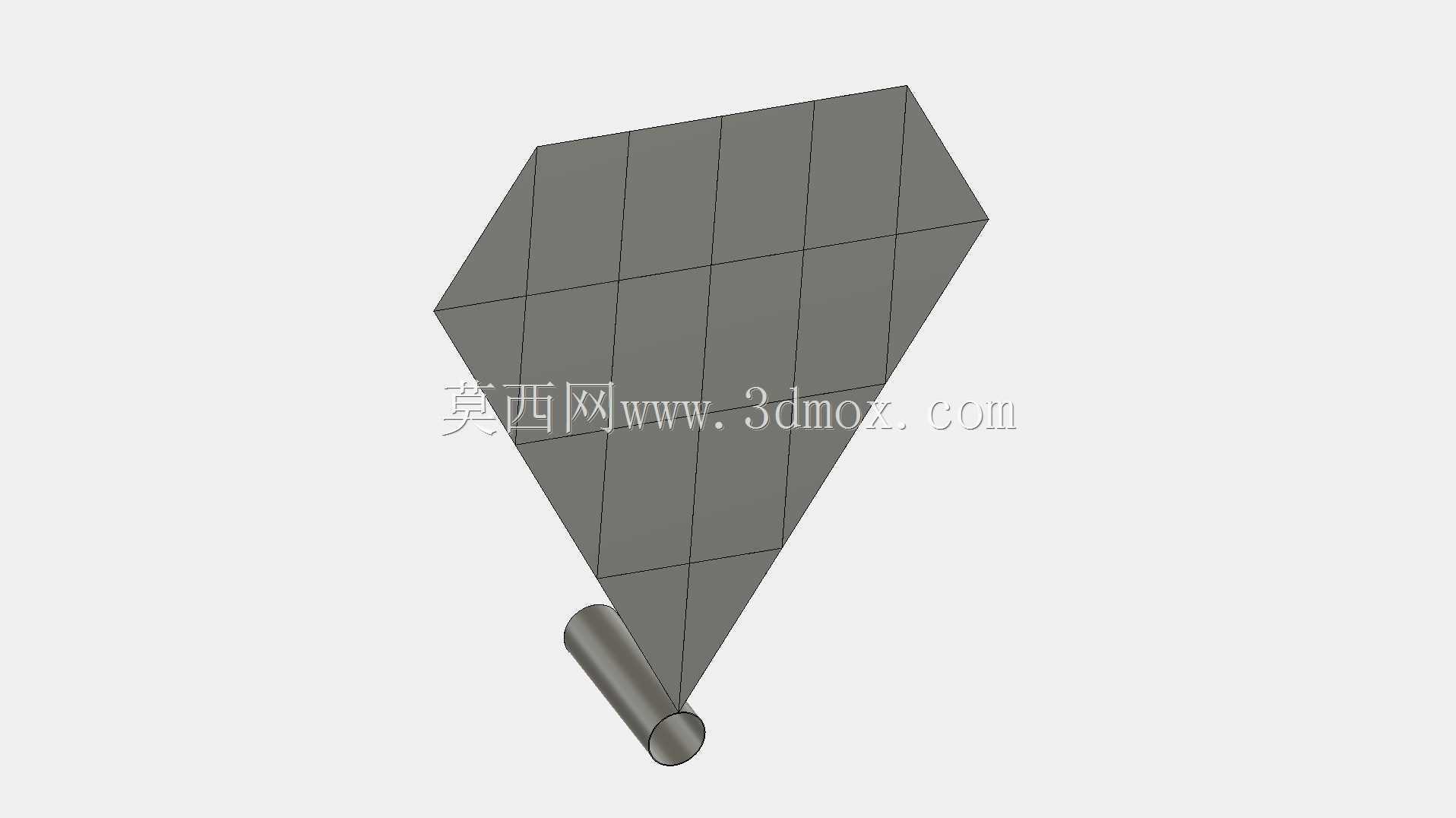

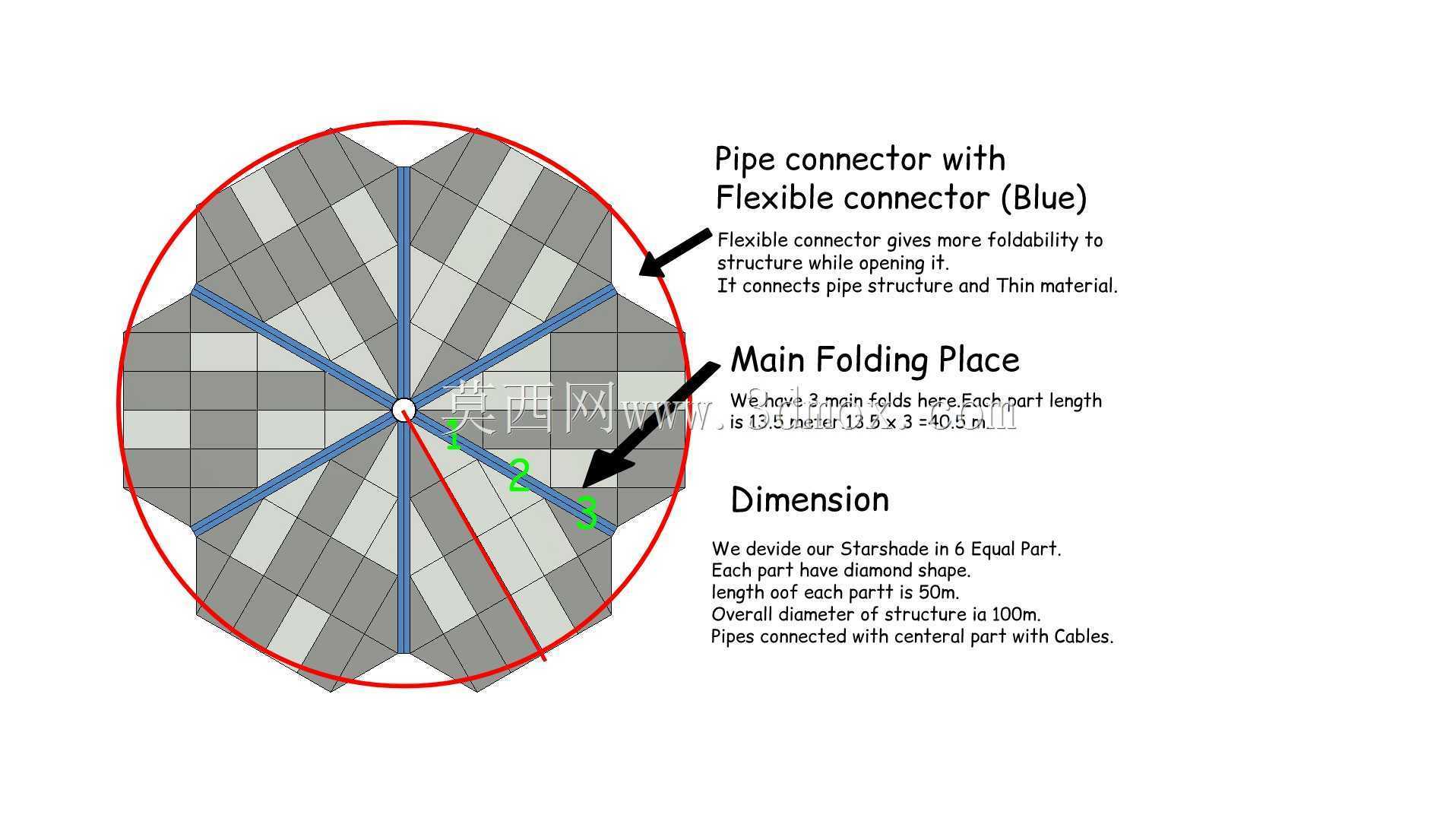

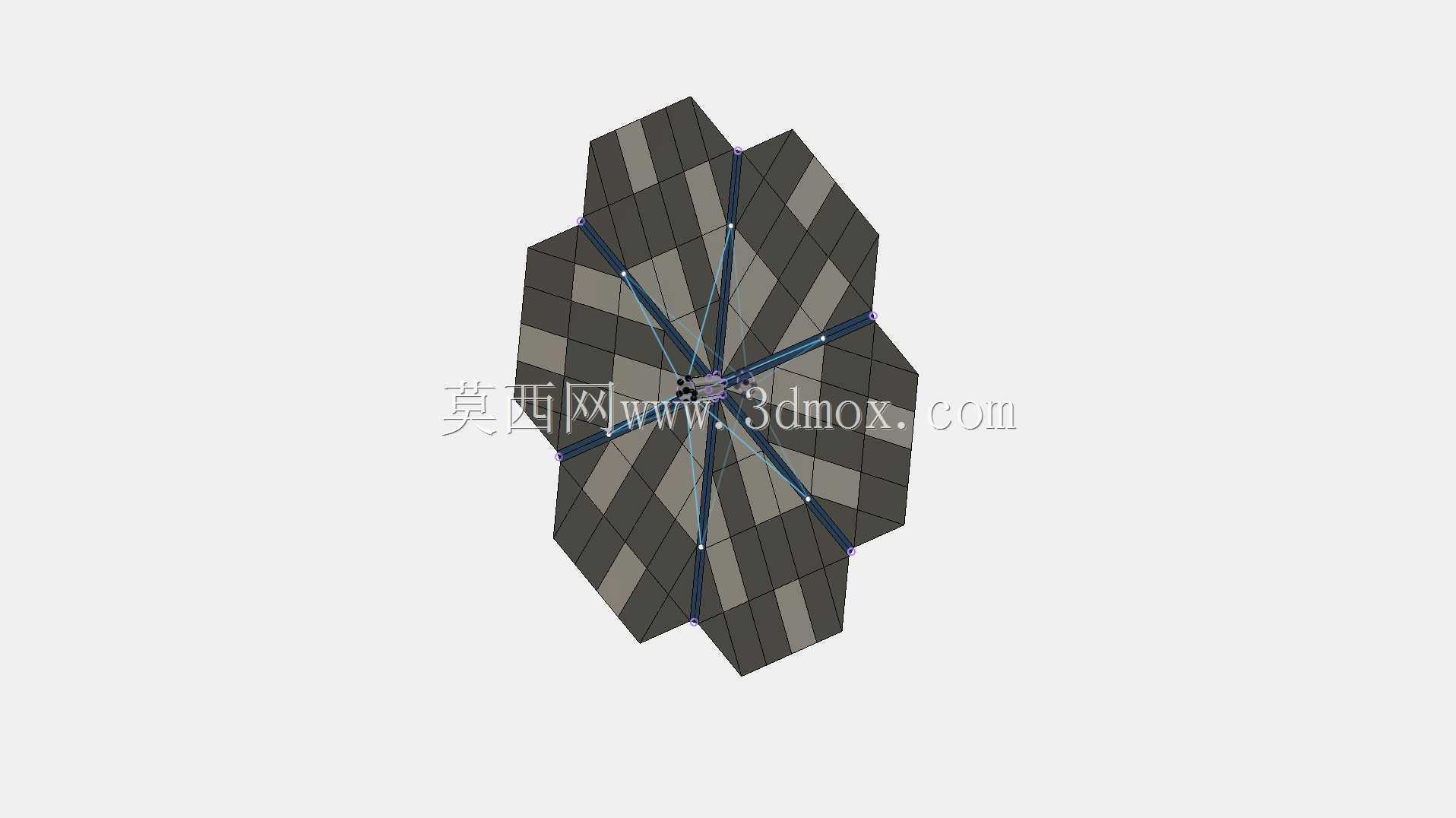

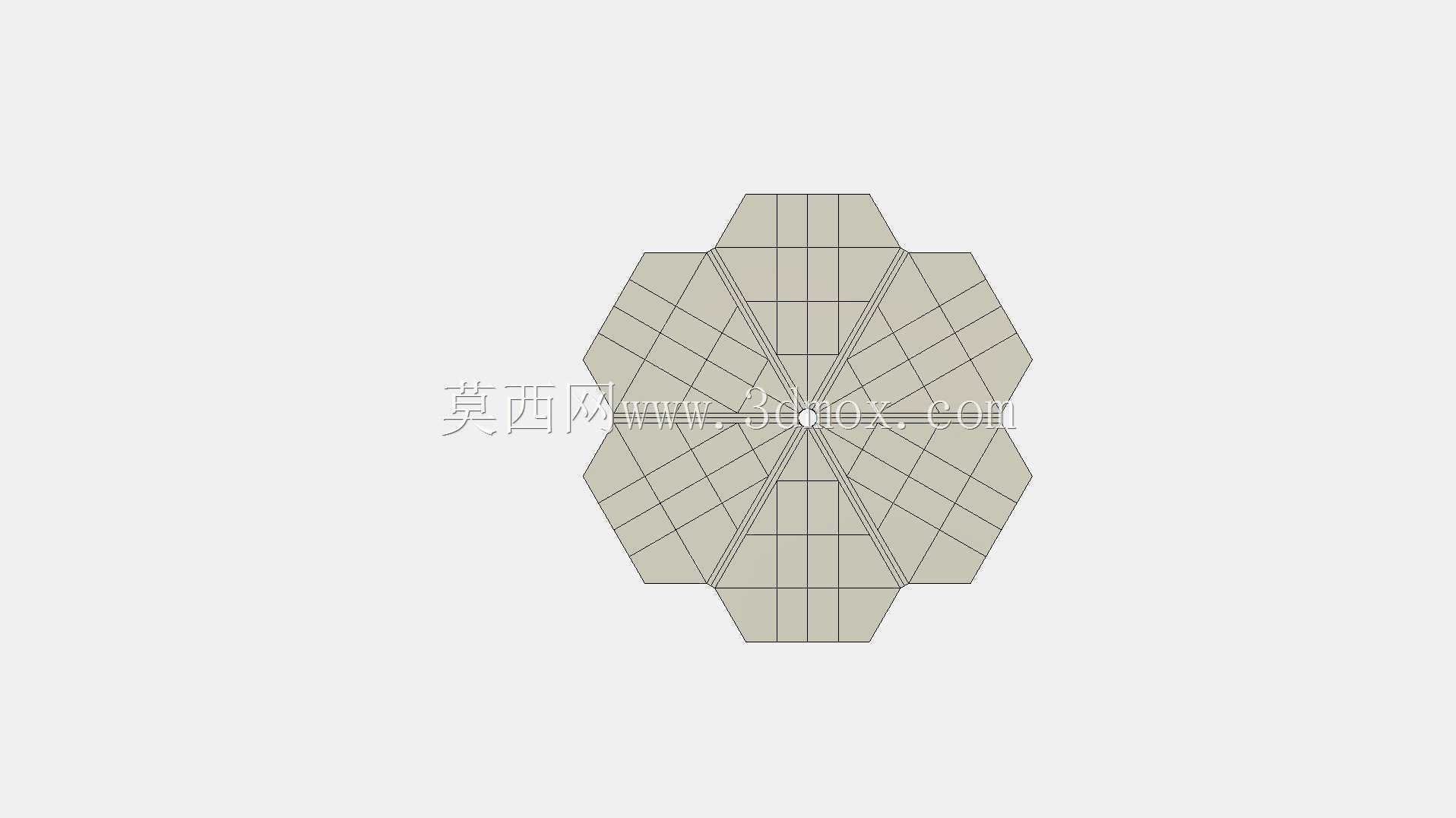

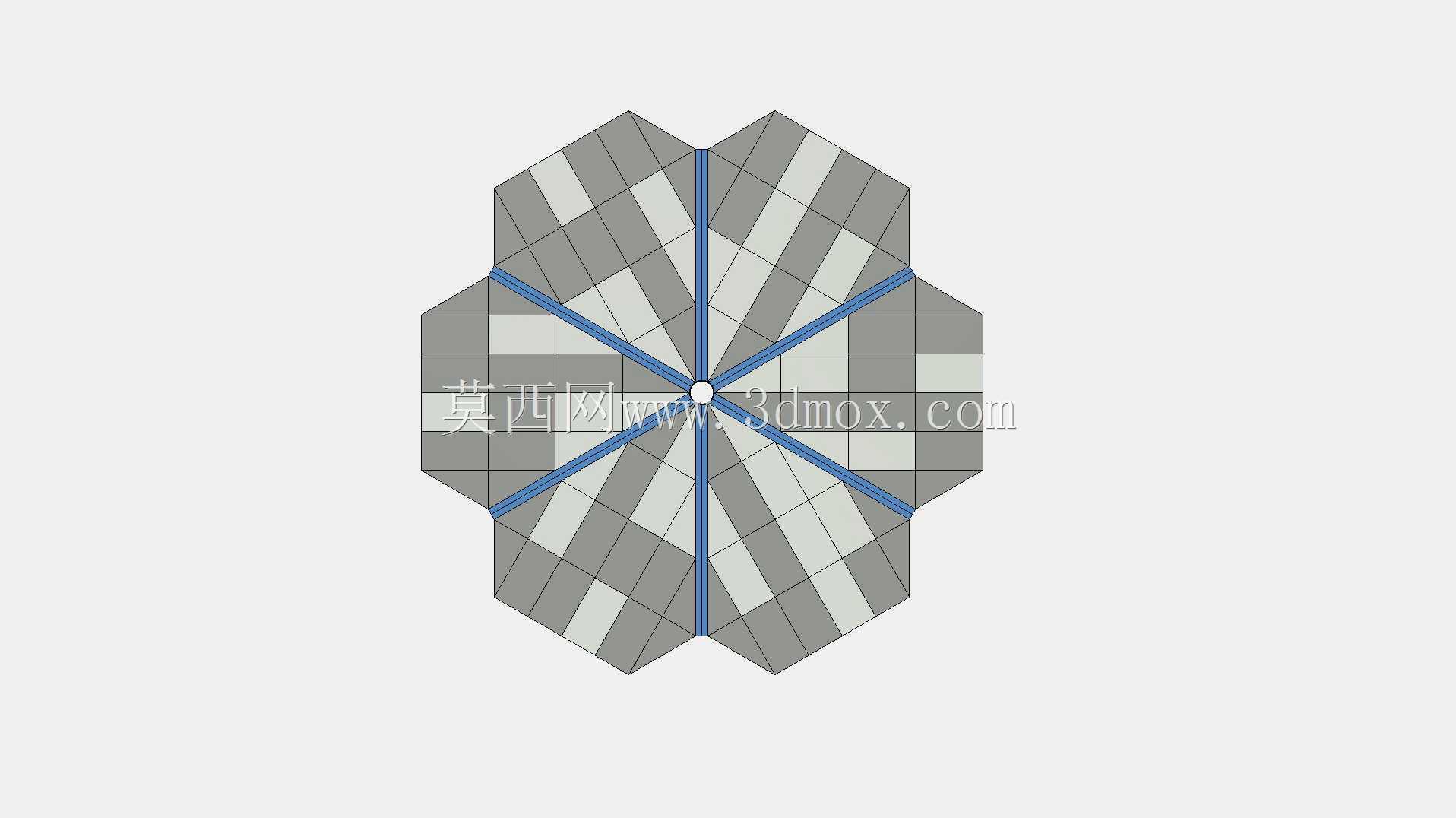

　　结构整体采用六等分对称布局，展开后整体外轮廓为正圆形，总直径可达100m，单段扇形分区的径向长度为50m，每个分区内部采用三角形与矩形构件组合排布的形式，这种排布方式一方面可以让构件在折叠时沿预设折痕有序收合，最大化压缩折叠后的包装体积，另一方面三角形构型自带的结构稳定性可以减少展开后额外的加强支撑需求，适配轻量化设计要求。所有分区的构件在中心位置通过枢纽结构连接，相邻管道构件之间采用带柔性段的专用接头衔接，柔性连接段选用薄型柔性材料制作，既可以在结构展开过程中允许管道之间产生相对转动，避免刚性连接带来的运动卡滞，又能在展开到位后传递结构内力，保证各分区之间的连接可靠性。

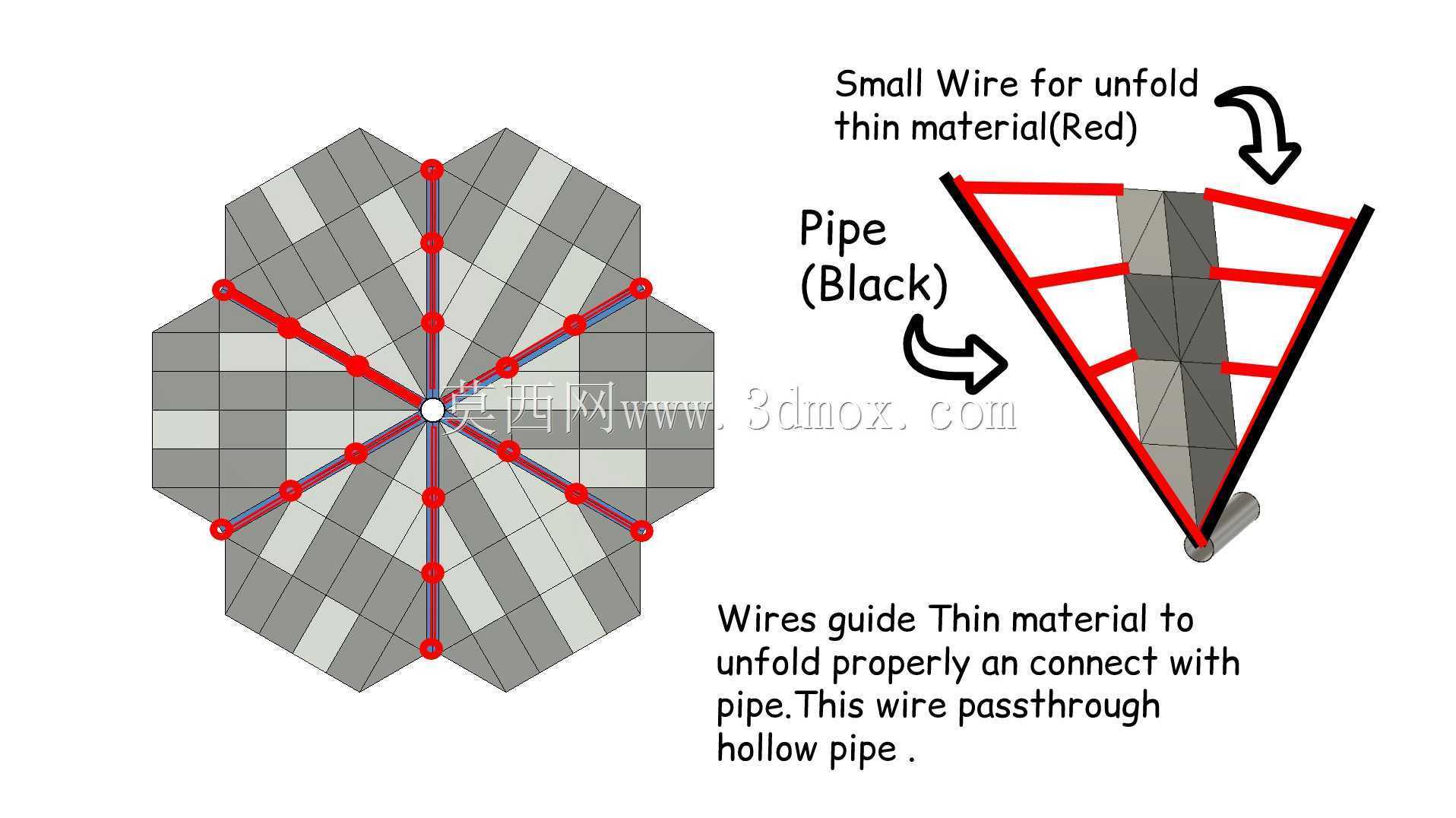

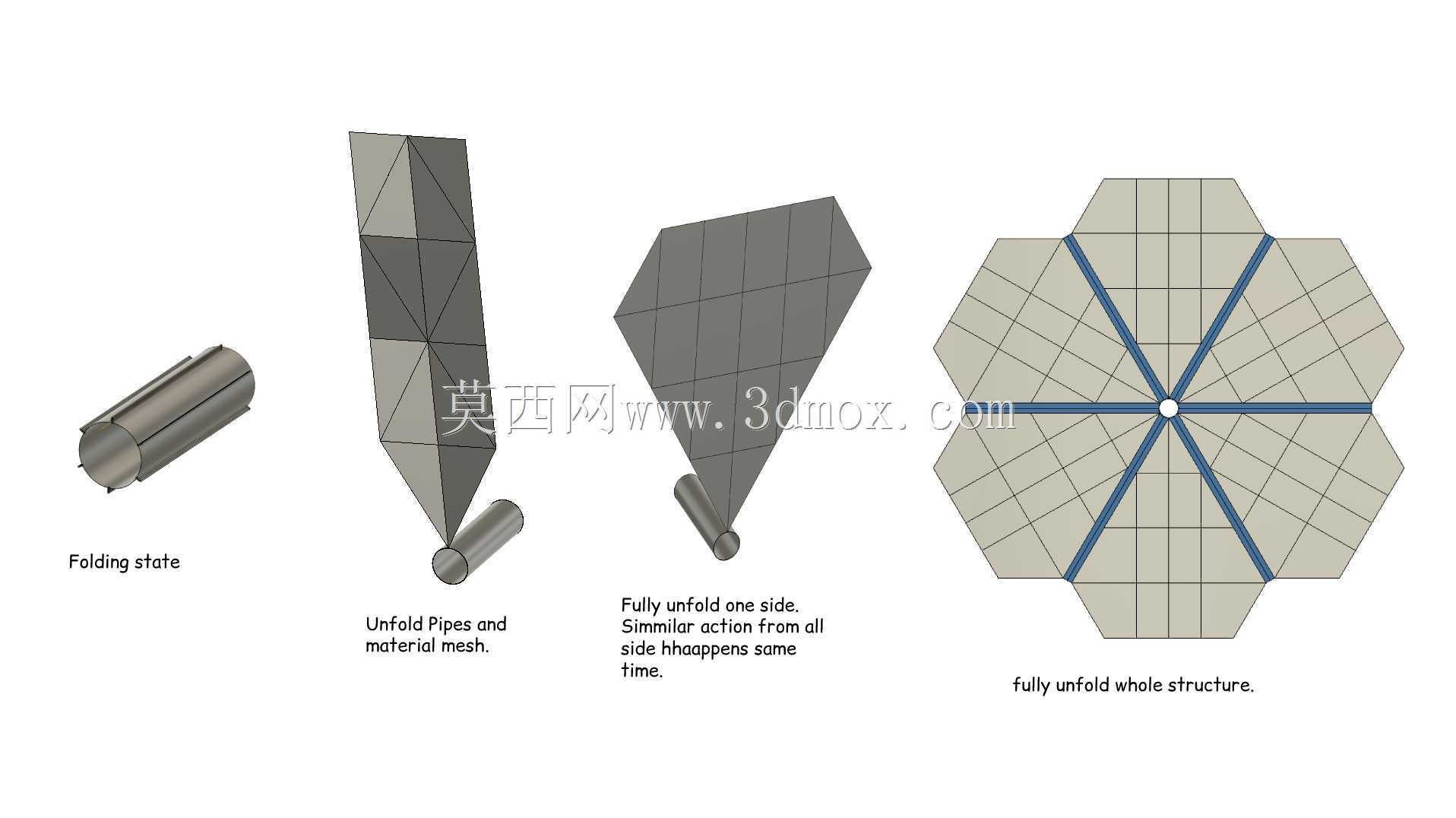

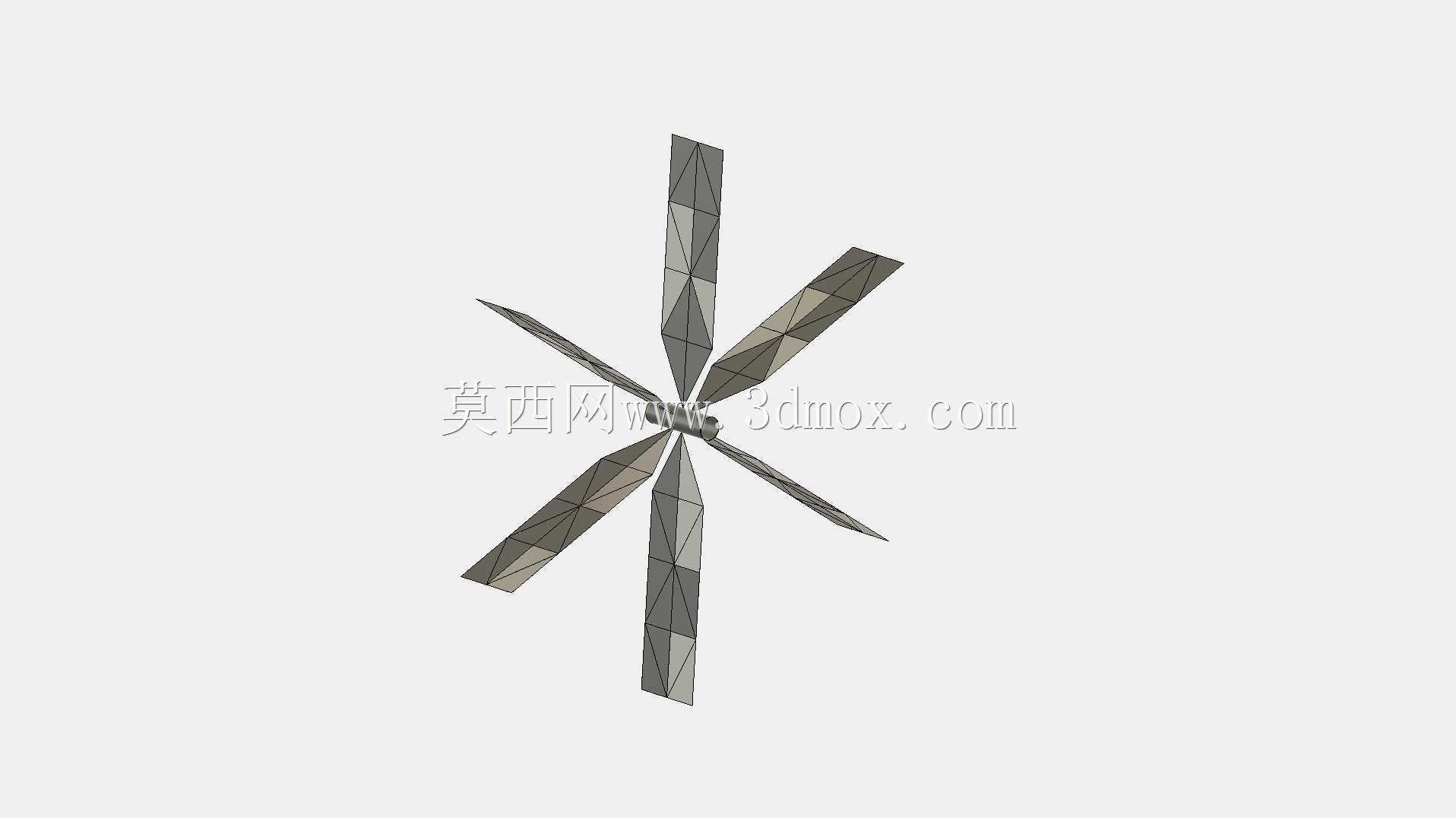

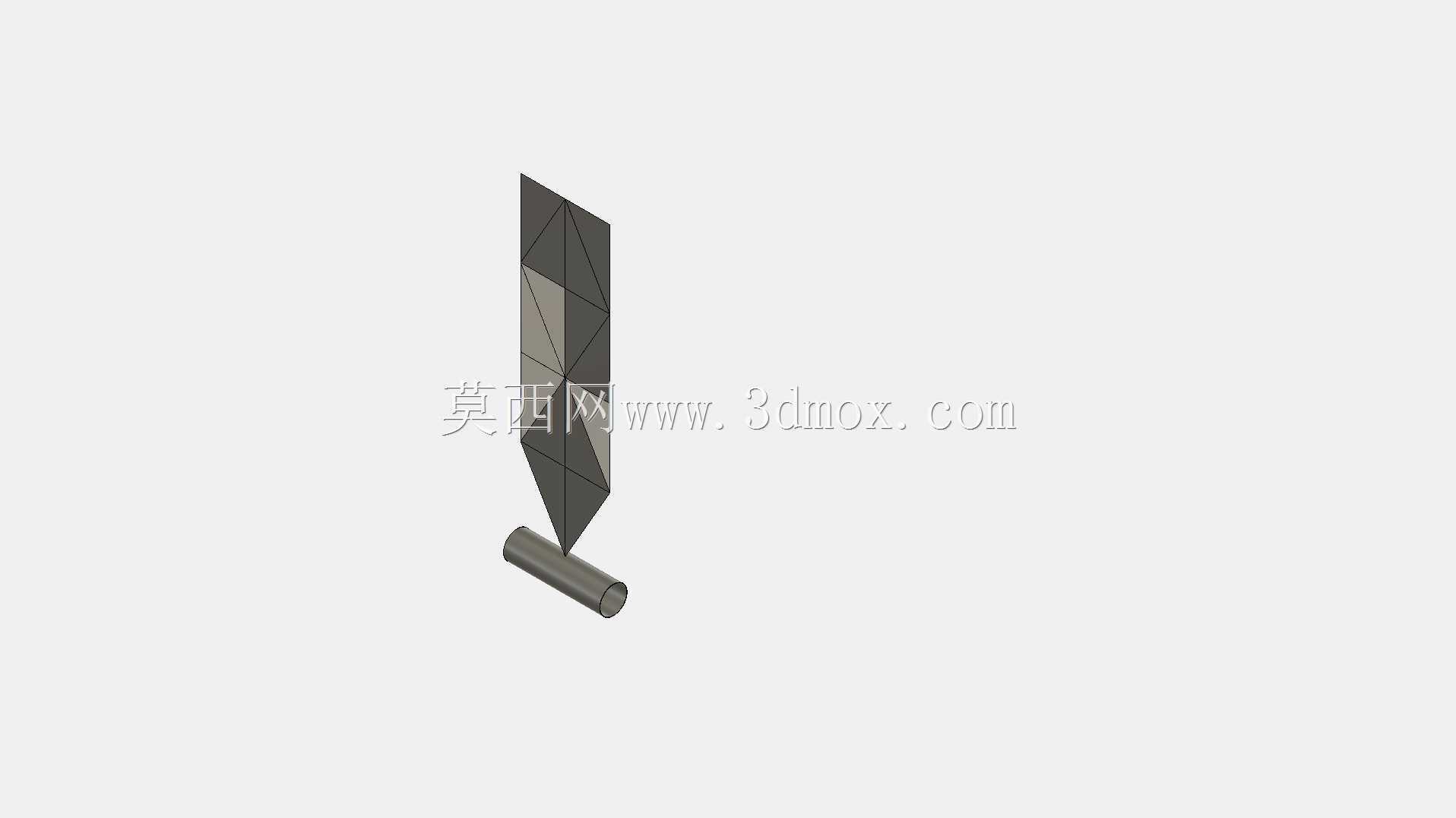

　　设计过程中特意将走线通道集成在管道构件内部，细小的电连接线从管道内腔穿行，一端连接中心枢纽的控制模块，另一端延伸至管道末端与作动气缸相连，这种内置走线的方式既可以避免线缆外露在空间环境中受到辐照、温差损伤，又能减少线缆对结构折叠运动的干涉，让折叠过程更加顺畅。管道末端与气缸的连接节点做了加强处理，气缸输出的推力可以直接传递到主折叠位置的杆件上，驱动结构沿预设的三个主折叠痕完成收合动作，主折叠位置的杆件长度经过多轮迭代优化，单段杆件长度控制在合理区间，既保证折叠时的弯折半径不会超出柔性接头的允许范围，又能让展开后的结构整体刚度满足型面保持要求。

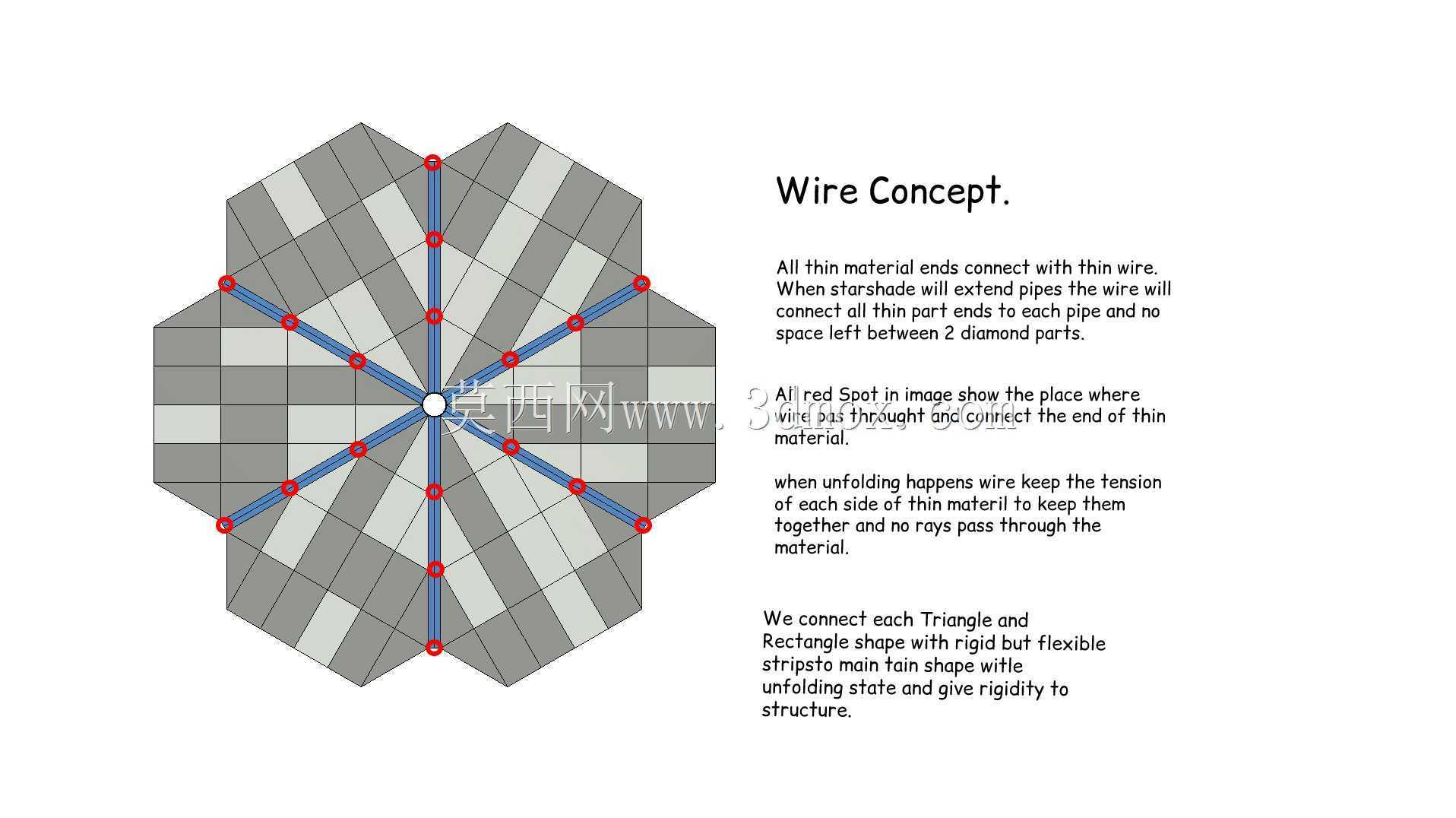

　　各管道构件与中心枢纽之间除了铰接结构外，还额外设置了索缆连接结构，当结构完全展开到位后，索缆处于张紧状态，可以将各径向管道的拉力传递到中心枢纽，平衡外荷载作用下管道根部的弯矩，减少中心枢纽处的应力集中，提升整体结构的抗变形能力。折叠状态下，索缆可随构件同步弯折收纳，不会出现松脱缠绕的问题。每个扇形分区的面材选用轻质高稳定性的薄型材料，支撑骨架与面材之间采用离散点连接的方式固定，既可以减少连接构件的重量，又能允许面材在温度变化时产生小幅自由变形，避免温差应力导致面材褶皱或骨架变形。

　　从安装边界来看，该结构的中心枢纽可直接与航天器的载荷安装平台对接，对接接口采用标准化法兰形式，安装时仅需保证中心枢纽的轴线与航天器的安装基准面垂直即可，不需要额外的复杂调平机构。折叠状态下整个结构的外包络尺寸远小于展开状态，可适配主流运载火箭的载荷舱尺寸要求，入轨后不需要宇航员出舱操作，仅通过远程控制气缸作动即可完成全自动展开，展开过程中各分区的运动同步性可通过中心枢纽的控制模块实时调整，避免出现单分区卡滞导致的展开失败问题。结构展开到位后，所有连接节点自动锁止，不需要额外的紧固操作，即可进入工作状态，长期在轨运行过程中，柔性接头和索缆的冗余设计可以应对局部微流星撞击带来的损伤，避免局部破损导致整体结构失效。
