Aspen EFD1000型航空主飞行显示装置结构

在通用航空及轻型通航飞机的航电升级场景中，主飞行显示器（PFD）是替代传统机械仪表的核心航电部件，Aspen EFD1000作为适配多数轻型固定翼飞机的嵌入式PFD产品，其结构设计充分考虑了通航飞机原有仪表舱的安装兼容性。该设备的核心用途是整合姿态、空速、高度、航向、垂直速度等核心飞行参数，在单块高分辨率液晶显示屏上完成集中显示，替代传统分散的机械姿态仪、空速表、高度表、航向指示器等多块仪表，大幅降低飞行员的仪表扫视负担，同时提升飞行参数的显示精度与可靠性。

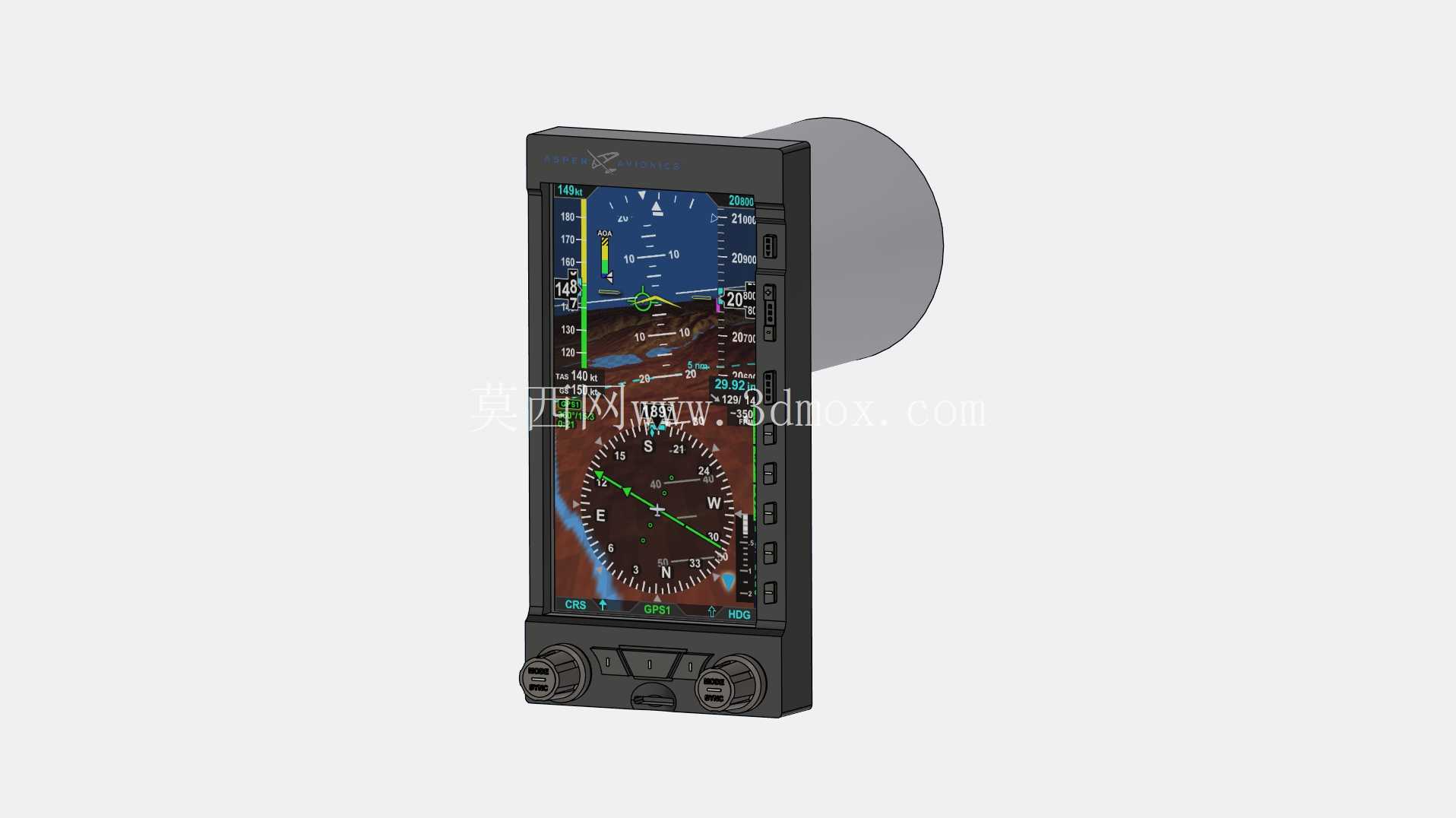

从结构设计思路来看，该设备采用了标准圆形仪表安装位适配的柱形安装主体，前端为矩形显示操作面板，后端为圆柱形的航电舱嵌入段，整体结构完全匹配传统3英寸机械仪表的安装开孔尺寸，无需对飞机仪表板进行大规模切割改装，即可直接替换原有机械主飞行仪表，这一设计极大降低了通航飞机航电改装的施工难度与成本。前端面板采用高强度航空级工程塑料边框，屏幕区域覆盖防眩光硬化涂层，避免高空强光环境下的显示反光问题，面板下方集成的两个旋钮与周边功能按键，采用阻尼适中的按压+旋转结构，满足飞行员在飞行颠簸状态下的盲操作需求，按键行程与旋钮阻尼均按照航电设备人机工程标准调校，操作反馈清晰，避免误触。

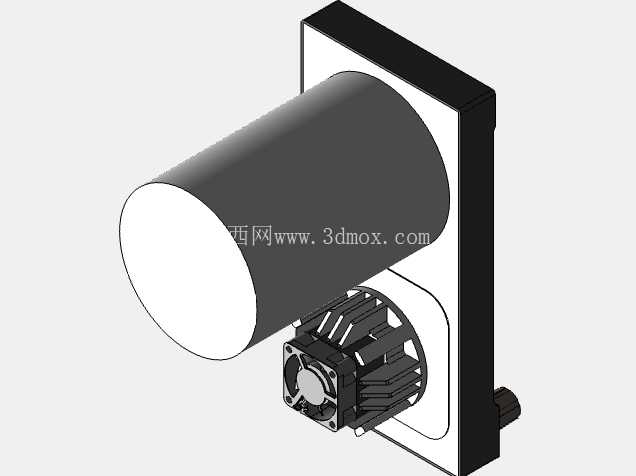

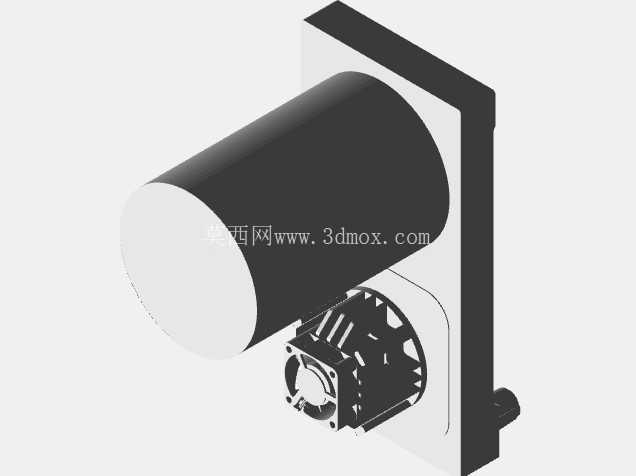

设备后端的圆柱形壳体采用轻量化铝合金材质加工，表面做导电氧化处理，既满足航电设备的电磁屏蔽要求，避免机载通讯、导航设备的信号干扰，同时控制整体重量，降低仪表板的负载。壳体侧面预留标准航空连接器安装位，用于连接飞机的空速管、静压管、航姿参考系统、GPS模块、电源系统等机载设备接口，接口定义符合通用航空航电设备的通用标准，可直接适配多数轻型飞机的现有航电布线。安装边界方面，该设备的前端面板尺寸略大于后端圆柱壳体，安装时通过面板后侧的安装法兰与仪表板贴合，配套的安装支架可从仪表板后侧完成锁紧固定，安装深度适配多数轻型飞机仪表舱的内部空间，不会与仪表板后侧的原有布线、结构件产生干涉。

功能特性上，该设备的显示界面采用符合民航通用显示规范的布局，屏幕上半部分为姿态显示区域，整合人工地平线、俯仰刻度、横滚刻度，下半部分为航向显示区域，周边整合空速带、高度带、垂直速度指示、下滑道偏差指示等信息，显示参数的刷新频率满足飞行操作的实时性要求，同时内置的备份电源模块可在主电源失效时维持一定时间的设备运行，保障飞行安全。结构设计上充分考虑了机载环境的振动、温度变化要求，内部电路板采用减震安装结构，屏幕与壳体之间设置缓冲密封胶条，既可以抵御飞行过程中的发动机振动、气流颠簸带来的冲击，也可以避免驾驶舱内的潮气、灰尘进入设备内部，提升设备在复杂机载环境下的使用寿命。对于三维建模从业者而言，还原该设备的结构需要重点关注前端显示面板的按键、旋钮布局细节，后端圆柱壳体与前端面板的衔接过渡，以及安装法兰的尺寸精度，确保模型可直接用于航电改装的布局模拟、驾驶舱人机工程验证等场景，安装孔位、外形尺寸的精度直接影响改装模拟的准确性，建模过程中需要严格匹配真实设备的安装边界尺寸，避免出现安装干涉的模拟误差。
