轻型车辆轮辋与车轮组合结构设计

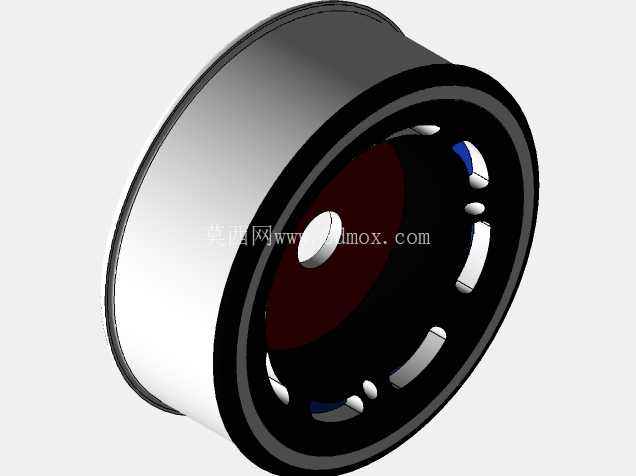

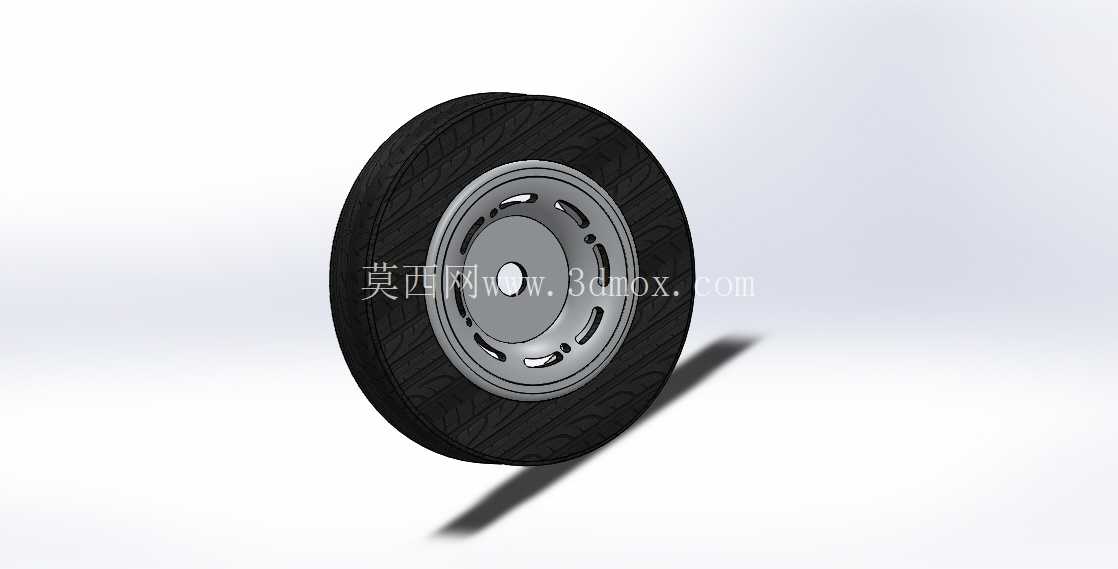

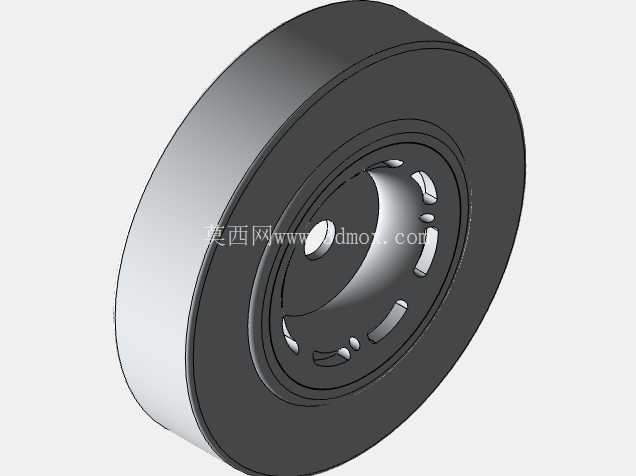

　　这套轮辋与车轮组件的三维结构，主要面向低速轻型代步车辆的行走系统配套需求，常见于民用轻便摩托、小型电动代步车、非道路场地轻型作业车的行走单元设计场景，作为整车与地面直接接触的承载部件，承担整车载荷传递、行驶缓冲、扭矩输出的核心作用。从结构功能拆分来看，组件整体分为轮辋本体、轮辐连接段、中心安装座三个核心功能区，轮辋部分采用深槽式截面设计，槽底预留足够的轮胎拆装空间，轮缘位置做了圆弧过渡强化处理，避免轮胎充气后与轮辋硬接触造成的胎圈磨损，日常使用中可适配对应尺寸的真空轮胎或有内胎结构的轻型车轮胎，轮辋内壁的环形凸起结构可在轮胎低气压状态下限制胎圈移位，降低脱胎风险。

　　轮辐部分采用不等厚的镂空式结构设计，并非等厚度圆盘结构，靠近中心安装座的位置厚度更大，向轮辋方向逐步做减薄处理，镂空区域均匀分布在轮辐圆周上，既可以降低组件整体的转动惯量，提升车辆加速、制动过程的响应速度，也能在行驶过程中为轮毂侧的制动部件提供通风散热的气流通道，避免长时间制动产生的热量堆积造成轮胎老化加速。中心安装座位置设置了同轴的定位止口与安装孔位，止口尺寸与车辆轮毂轴的定位轴径做公差配合设计，安装孔的分布圆直径匹配对应车型的轮毂连接螺栓规格，安装时可通过止口实现轮组的快速同轴定位，避免安装后出现轮组径向跳动量超标的问题。

　　从设计思路层面，这套结构在建模阶段优先考虑了量产的工艺可行性，轮辋部分的曲面过渡全部采用大圆角衔接，没有尖锐的直角结构，既可以降低冲压成型过程中的应力集中风险，也能减少后续表面处理环节的积液、挂漆问题；轮辐与轮辋的连接位置做了环形的加强筋过渡，可承受车辆经过颠簸路面时产生的交变冲击载荷，避免长期使用后连接位置出现疲劳开裂。在安装边界尺寸上，轮辋的标称宽度适配常规轻型车轮胎的断面宽度范围，轮组的整体轴向宽度控制在对应车型前叉、后平叉的安装开档尺寸范围内，中心安装孔的深度匹配轮毂轴的伸出长度，安装后不会与制动卡钳、车速传感器等周边部件产生运动干涉，轮组的最大回转半径也经过校核，在车辆满载、悬架压缩到极限行程时，轮胎不会与翼子板、车架本体发生剐蹭。

　　实际应用中，这套结构可直接作为轻型车辆行走系统的设计参考，也可根据不同车型的载荷要求调整轮辐厚度、安装孔分布圆尺寸，适配不同吨位的轻型代步车辆需求，建模过程中所有配合面的公差都按照机械设计常规配合等级预留，结构拆分符合实际装配逻辑，可直接用于后续的工程图导出、工艺拆解以及虚拟装配验证。
