民用客机简化结构三维建模练习作品

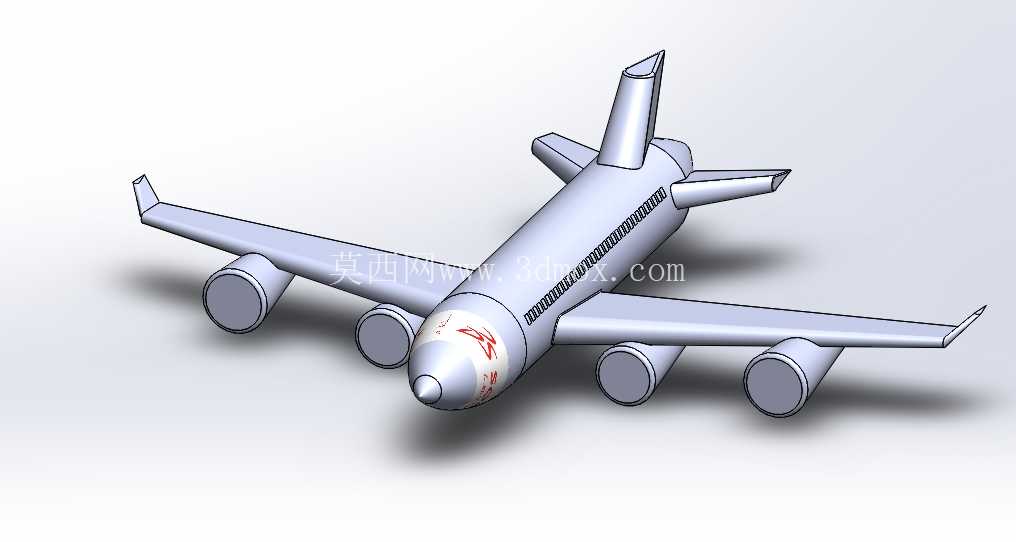

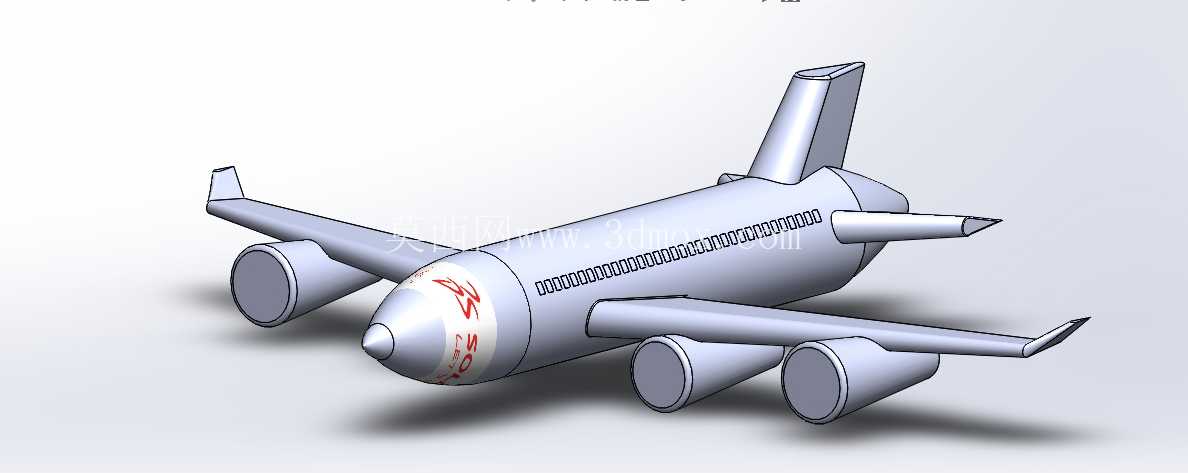

这个简化客机结构模型，主要面向三维结构设计初学者的特征建模训练场景，日常SolidWorks软件教学中，常被用作基础实体建模、曲面拼接、装配约束的综合练习载体，不需要对接真实航空制造的公差与气动要求，核心作用是帮助新手掌握拉伸、旋转、放样、圆角等常用特征的操作逻辑，理解民用客机的基础外形构成逻辑。

从实际建模思路来看，建模初始阶段先以机身回转体作为基准特征，通过绘制半剖面轮廓线旋转生成主体筒状结构，后续所有部件的定位都以机身轴线、机身对称面作为全局基准，避免后续特征出现基准错位的问题。机身侧面的舷窗阵列采用线性阵列配合随形变化参数，不需要逐个绘制单个窗体，只需要完成单个窗体的切除特征后，设定好阵列间距与数量即可批量生成，同时在舷窗边缘添加小尺寸圆角，还原真实客机舷窗的过渡结构，避免尖锐棱边的建模失误。

机翼部分采用上下翼面的曲面放样生成基础翼型，再通过加厚特征转化为实体结构，机翼与机身的衔接位置做了相贯线过渡处理，没有生硬的直角拼接，还原真实客机翼身融合的基础形态，虽然是练习模型，但翼面的后掠角度做了符合常规民航客机的比例设定，不会出现角度失真的问题。尾翼部分分为垂直尾翼与水平尾翼，同样以机身尾部的基准面作为定位参考，垂尾保持与机身对称面重合，平尾对称分布在垂尾两侧，三个翼面的厚度比例做了适配调整，和整体机身尺寸保持协调。

动力单元采用翼下吊挂的四发布局，每个发动机短舱先通过旋转特征生成筒体结构，再通过连接挂架与机翼下表面做约束配合，挂架与机翼、挂架与短舱的衔接位置都添加了过渡圆角，避免出现特征干涉的问题。发动机短舱的进气口与尾喷口位置做了内凹的切除特征，还原短舱的基础腔体结构，虽然没有做内部叶片等复杂细节，但外部轮廓的比例符合大涵道比涡扇发动机的基本外形特征。

机头位置的雷达罩采用弧面收敛结构，和机身主体做平滑过渡，没有出现断面错位，机头侧面的标识区域做了简单的曲面分割，方便后续添加外观贴图做渲染练习。整个模型的所有棱边都根据位置不同添加了适配的圆角参数，没有保留建模生成的尖锐直角，整体外观更贴近真实民航客机的圆润过渡特征。

从安装边界与尺寸比例来看，模型整体以机身长度作为全局尺寸基准，机翼展长、尾翼高度、发动机短舱长度都按照常规窄体客机的大致比例做了缩放适配，没有出现部件比例失衡的问题。所有部件的配合都采用完全约束的装配逻辑，不存在浮动部件，做旋转、剖切等操作时不会出现部件错位的情况。模型保留了完整的建模特征树，学习者可以直接回溯每个特征的绘制步骤，理解从基准搭建到细节完善的完整建模流程，也可以在现有基础上修改翼型角度、发动机数量、机身长度等参数，衍生出不同布局的客机练习模型，适合作为软件入门阶段的综合训练案例，帮助新手快速掌握三维建模的基准选择、特征顺序、参数调整的核心逻辑，避免一开始就接触复杂工业模型产生的学习门槛问题。
