手持式电磨机主轴锥度维修适配结构

在小型精密加工、手工模型制作、五金工件修整、文玩打磨抛光这类场景里，手持式电磨机是一线操作人员高频使用的工具，这类工具依靠高速旋转的磨头完成铣削、打磨、钻孔、抛光等工序，长期高负载运转下，连接电机输出轴与钻头夹座的传动适配部件很容易出现磨损、打滑甚至断裂的问题，一旦该部件失效，整台电磨机就会出现动力传输中断、夹头跳动偏摆的故障，直接影响加工精度与操作安全。

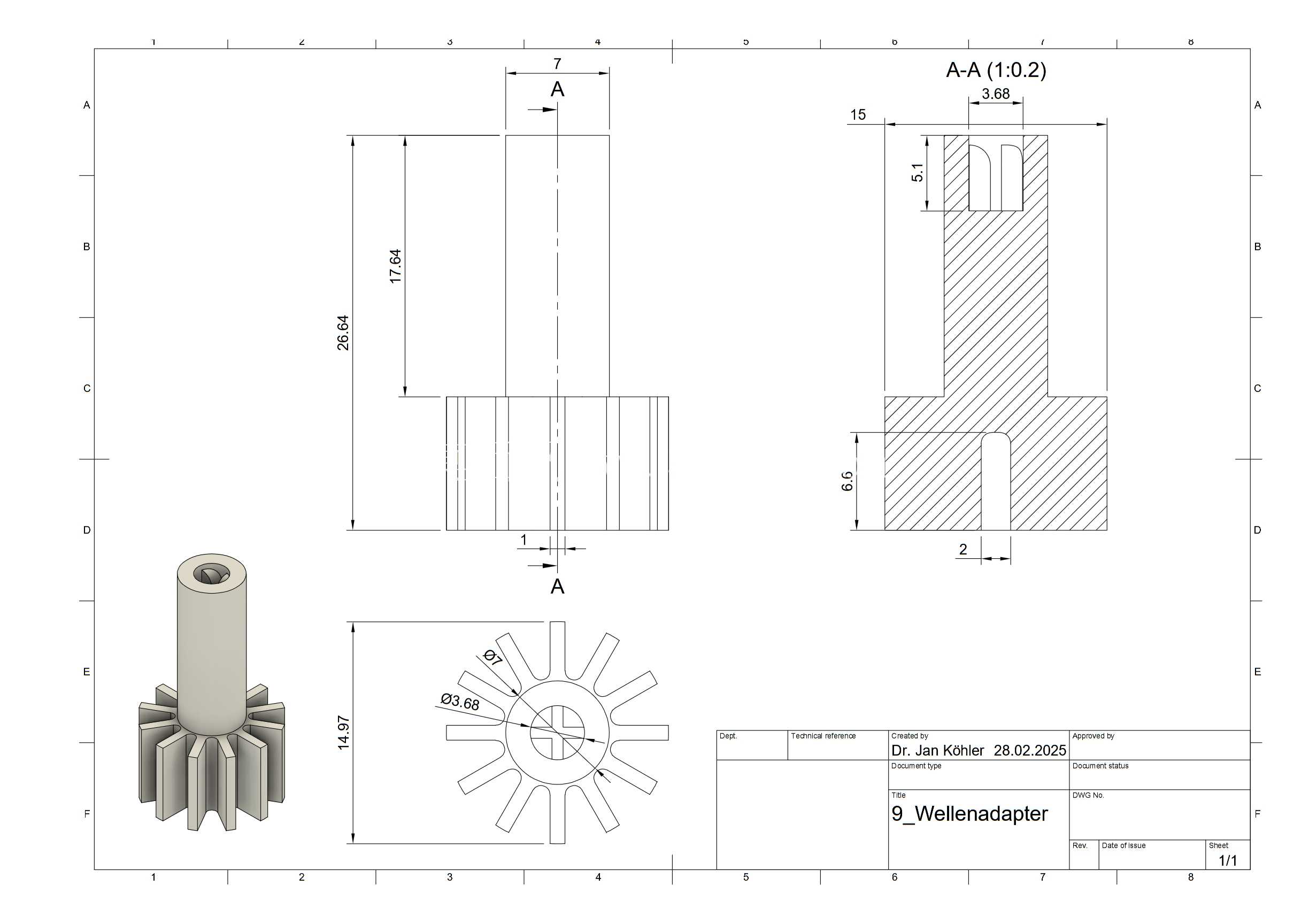

这套适配结构针对原有电磨机连接部件易损的痛点做了针对性优化，首先在动力传输路径上，摒弃了原有依靠弹簧顶紧实现扭矩传递的结构，改为螺纹直接啮合的连接形式，适配端直接加工出与夹头座内螺纹匹配的牙型，装配时无需额外加装原装弹簧，依靠螺纹副的自锁特性即可实现夹头座与适配件的刚性连接，能将有刷电机输出的扭矩无间隙传递到前端夹头，避免了长期使用后弹簧疲劳失效导致的动力打滑、夹头窜动问题，在高负载铣削硬质材料时，动力传输的稳定性提升明显，不会出现磨头突然停转、扭矩输出不足的情况。

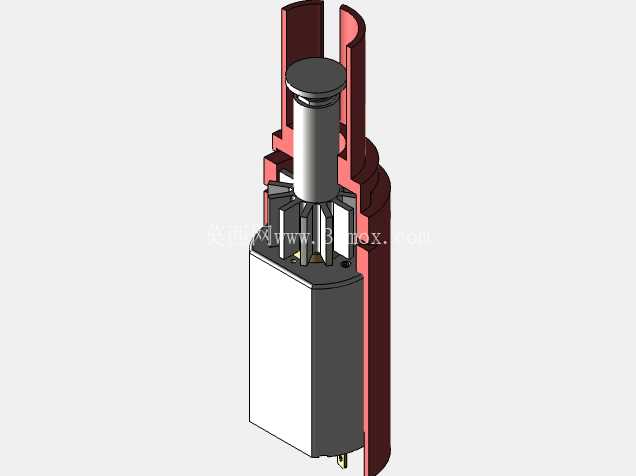

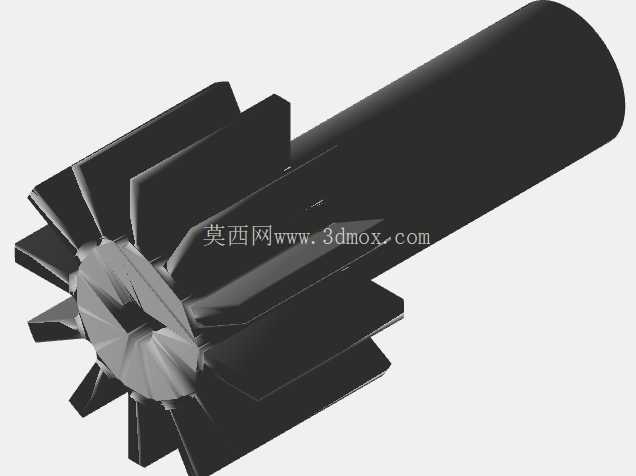

散热结构的集成是这套设计的另一项核心优化点，适配件在与电机输出轴连接的根部，一体设计了风扇叶片结构，当电机高速运转时，适配件随电机轴同步旋转，带动叶片产生定向气流，气流沿着电机外壳与手柄壳体之间的预留风道流动，直接带走电机转子、碳刷部位工作产生的热量，不需要额外加装独立散热风扇，也不需要改动原有电机的内部结构，就能将电机连续工作时的温升控制在合理区间，避免长时间高负载作业下电机过热烧蚀的问题，同时经过多轮叶片型线与角度的调试，选定的叶片构型在保证风量的前提下，运转时产生的气动噪音被控制在较低水平，不会因为加装散热结构额外增加操作时的噪音干扰。

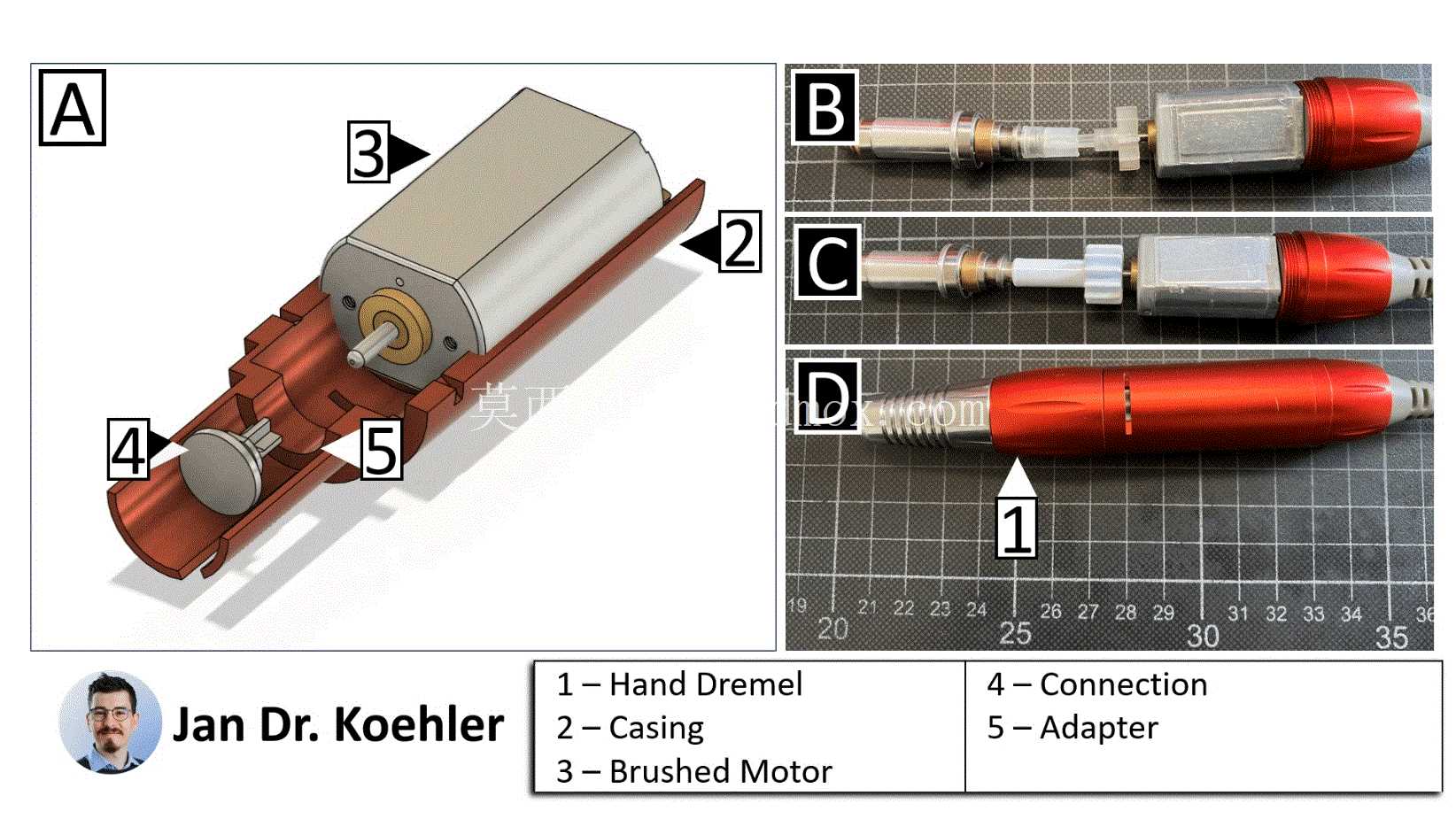

在安装适配性上，这套结构完全匹配原有手持式电磨机的壳体安装边界，适配件的轴向尺寸、径向定位台阶都按照原有壳体的内部腔体尺寸设计，不需要对原有电磨机的外壳、电机安装位做任何切削、打磨改造，只需要拆除损坏的原有连接部件，将新的适配件分别与电机输出轴、前端夹头座连接，再装回原有壳体即可完成维修替换，整个替换过程不需要焊接、不需要额外定制非标紧固件，普通操作人员借助基础的拆装工具就能完成维修，大幅降低了电磨机的后期维护成本。

针对3D打印自制的场景，适配件的结构做了打印友好性优化，整个零件没有大角度悬空结构，不需要额外添加打印支撑，放置在打印平台上时，依靠自身的安装平面即可实现稳定定位，打印完成后只需要简单去除打印层纹、清理螺纹部位的残留耗材即可直接装配使用，不需要做二次机加工。零件的壁厚设计兼顾了结构强度与打印效率，受力较大的螺纹连接部位、电机轴配合部位做了局部加厚处理，非受力的风道部位做了合理的壁厚减薄，既保证了传动部位的抗扭强度，在电机堵转、意外过载时不会出现断裂，也不会因为壁厚过大导致打印时间过长、耗材浪费。

从实际使用的边界尺寸来看，整套适配结构装配完成后，不会超出原有电磨机的手柄外形轮廓，前端夹头的伸出长度与原装状态保持一致，不会因为更换适配件导致电磨机的握持手感发生变化，也不会影响原有各类规格磨头、夹头的正常装夹，夹头的同轴度经过结构优化后，相比原有弹簧顶紧的结构有明显提升，高速运转时磨头的径向跳动量更小，加工时的精度更易控制，尤其在精细雕刻、微小孔加工这类对跳动敏感的工序中，加工稳定性的提升尤为明显。
