凯驰WVP10擦窗机吸头固定安装支架

日常清洁作业场景中，手持擦窗设备完成作业后，吸头与主机的零散放置一直是影响收纳效率、增加部件磕碰损坏风险的常见问题，尤其是凯驰WVP10 Advanced这类带可分离刮吸头的设备，吸头连接刮片与握持手柄，接触面多为光滑工程塑料，直接平放于台面时接触面积小，重心偏高，极易受台面震动、误触影响发生翻滚滑落，刮片刃口、吸头密封胶边一旦磕碰变形，会直接导致后续作业时刮水残留、吸力不足的故障。这款吸头固定支架正是针对该类收纳痛点开发的配套结构件，属于整套设备定制收纳系统的核心组成部分，承担吸头模块的定位、固定与壁挂承载功能。

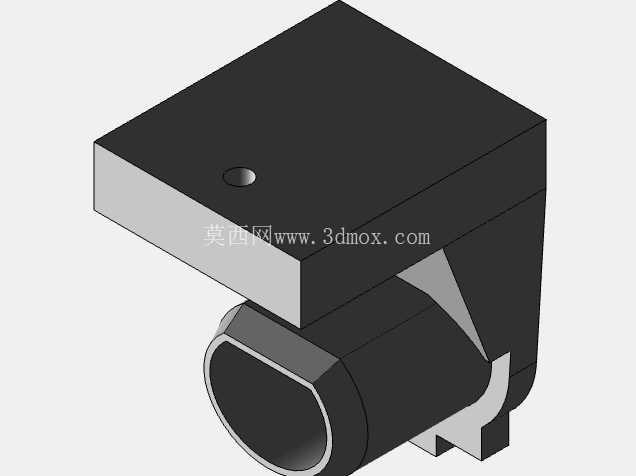

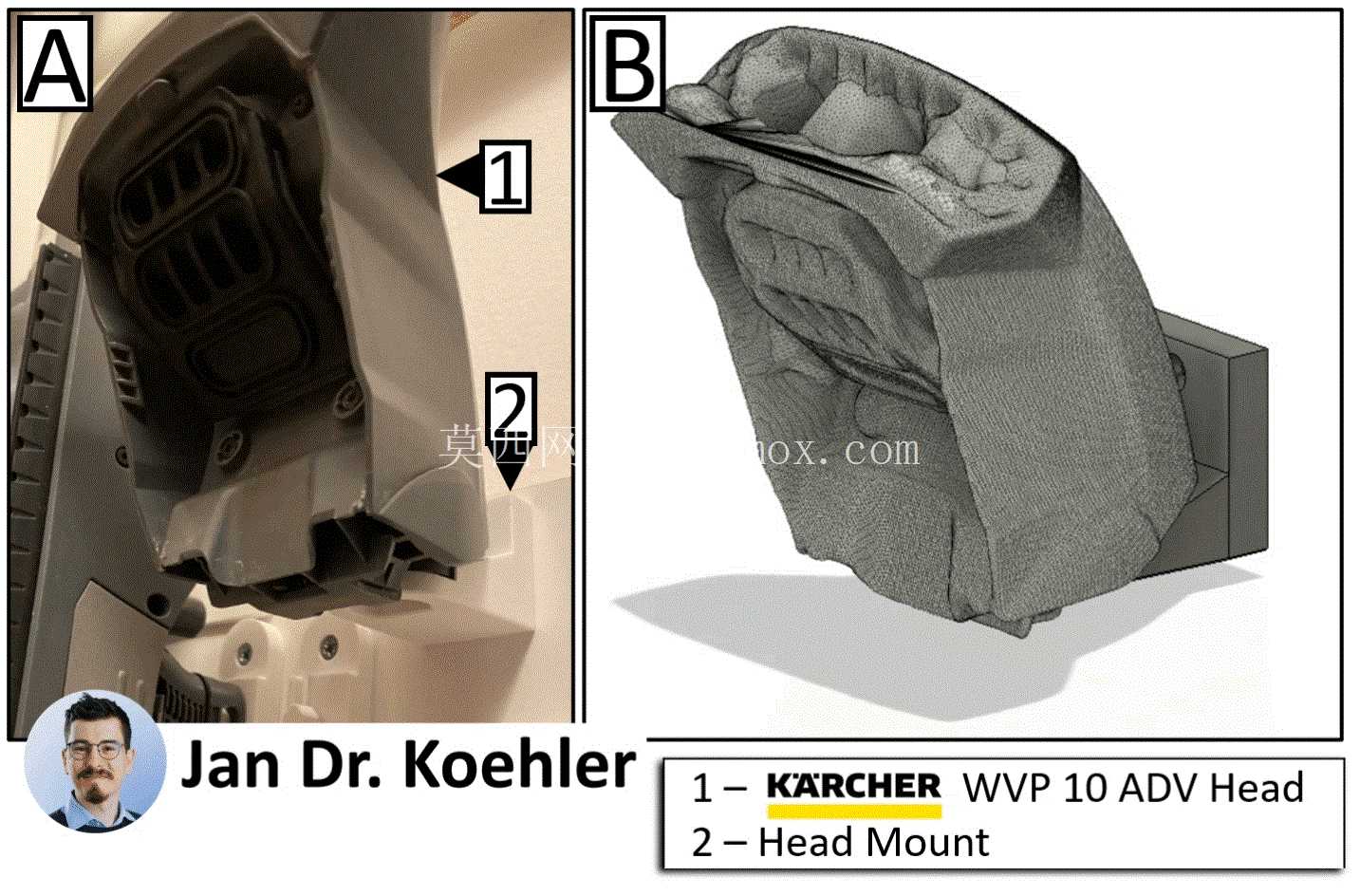

从功能实现逻辑来看，支架没有采用额外的卡扣、绑带等附加固定零件，而是巧妙利用设备原配吸管的几何外形做定位支撑——吸管本身为硬质工程塑料材质，圆柱度与尺寸一致性好，支架对应位置设计了与吸管外径匹配的弧形定位槽，当吸头连带吸管放置到支架上时，吸管卡入定位槽即可限制水平方向的四个自由度，避免吸头左右偏移、前后窜动。支架底部设置了集成式支撑底座，底座的支撑面完全贴合吸头下部的轮廓造型，当吸头下放到位后，底座承托面与吸头底部完全贴合，将吸头的重力均匀分散到整个支撑区域，同时限制吸头向下位移与绕吸管轴线的转动自由度，彻底解决平放时容易倾斜、前倾翻倒的问题，整个取放过程无需额外操作，对准位置放下即可完成固定，单手即可完成取放动作，符合清洁作业后快速收纳的使用需求。

安装适配性方面，支架支持壁挂安装方式，背部预留了适配标准木螺钉的沉头安装孔，单颗螺钉即可完成墙面固定，安装孔位做了沉头处理，螺钉锁紧后头部完全沉入支架内部，不会突出表面刮擦吸头外壳；安装时仅需在墙面标记孔位，钻孔打入木楔后拧入螺钉，将支架挂装到螺钉上即可完成固定，安装后支架与墙面贴合紧密，承载能力完全满足吸头加吸管的总重量要求，长期使用不会出现松动变形。

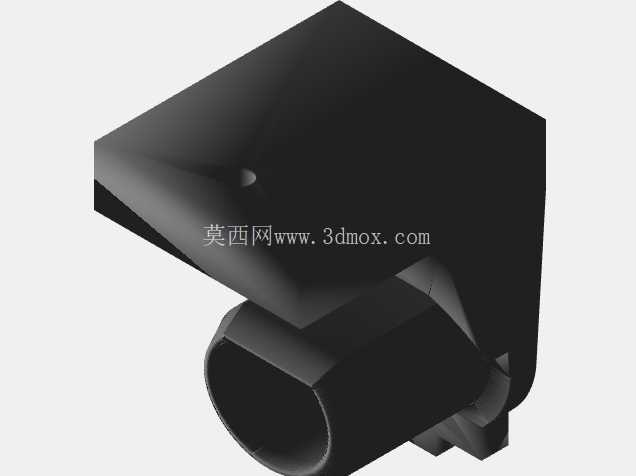

结构设计上充分考虑了3D打印的工艺可行性，整体造型无大角度悬挑结构，所有悬空部位的倾斜角度均大于45度，打印时无需添加任何支撑结构，打印完成后仅需去除底座 raft 即可直接使用，不会产生支撑去除后的毛刺、表面缺损问题，有效降低打印后处理的工作量。支架整体轮廓与同系列的设备主机支架、水箱支架保持完全一致的造型风格，壁挂安装后整套收纳系统外观协调统一，没有突兀的结构凸起，所有与吸头接触的边缘均做了R2以上的圆角处理，取放过程中不会刮伤吸头的塑料外壳与密封胶条，长期使用也不会因为接触摩擦导致吸头表面出现划痕。

从安装边界尺寸来看，支架整体外轮廓尺寸控制在极小范围内，壁挂安装后突出墙面的距离刚好匹配吸头的厚度，不会过多占用墙面空间，定位槽与支撑底座的尺寸公差按照3D打印工艺的常规精度做了适配补偿，即使是普通FDM打印机使用常规PLA耗材打印，也能保证吸头放入时定位顺畅，不会出现过紧卡滞或者过松晃动的问题，定位槽的深度设计为吸管直径的三分之一，既保证了足够的定位限位能力，又不会因为槽深过大导致取放时需要额外用力提拉，日常使用的操作手感顺畅。

在实际使用场景中，该支架可以安装在清洁工具柜侧壁、阳台墙面、家政服务车的侧面等位置，作业完成后将吸头从主机上取下，连带吸管直接卡放到支架上即可完成收纳，吸头垂直放置，刮片刃口不会接触任何平面，避免长期受压导致刮片变形，有效延长刮片与密封胶边的使用寿命；同时固定位置收纳也能避免吸头被随意放置导致的丢失、磕碰问题，下次使用时可以直接取用，无需到处寻找配件，大幅提升清洁作业的准备效率。
