工业铝型材及配套连接紧固件组件

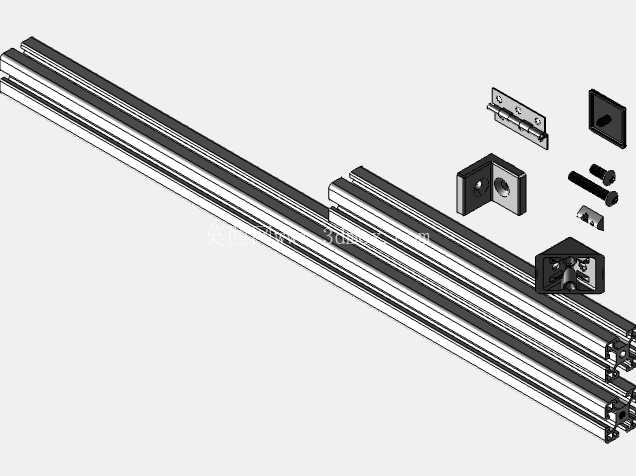

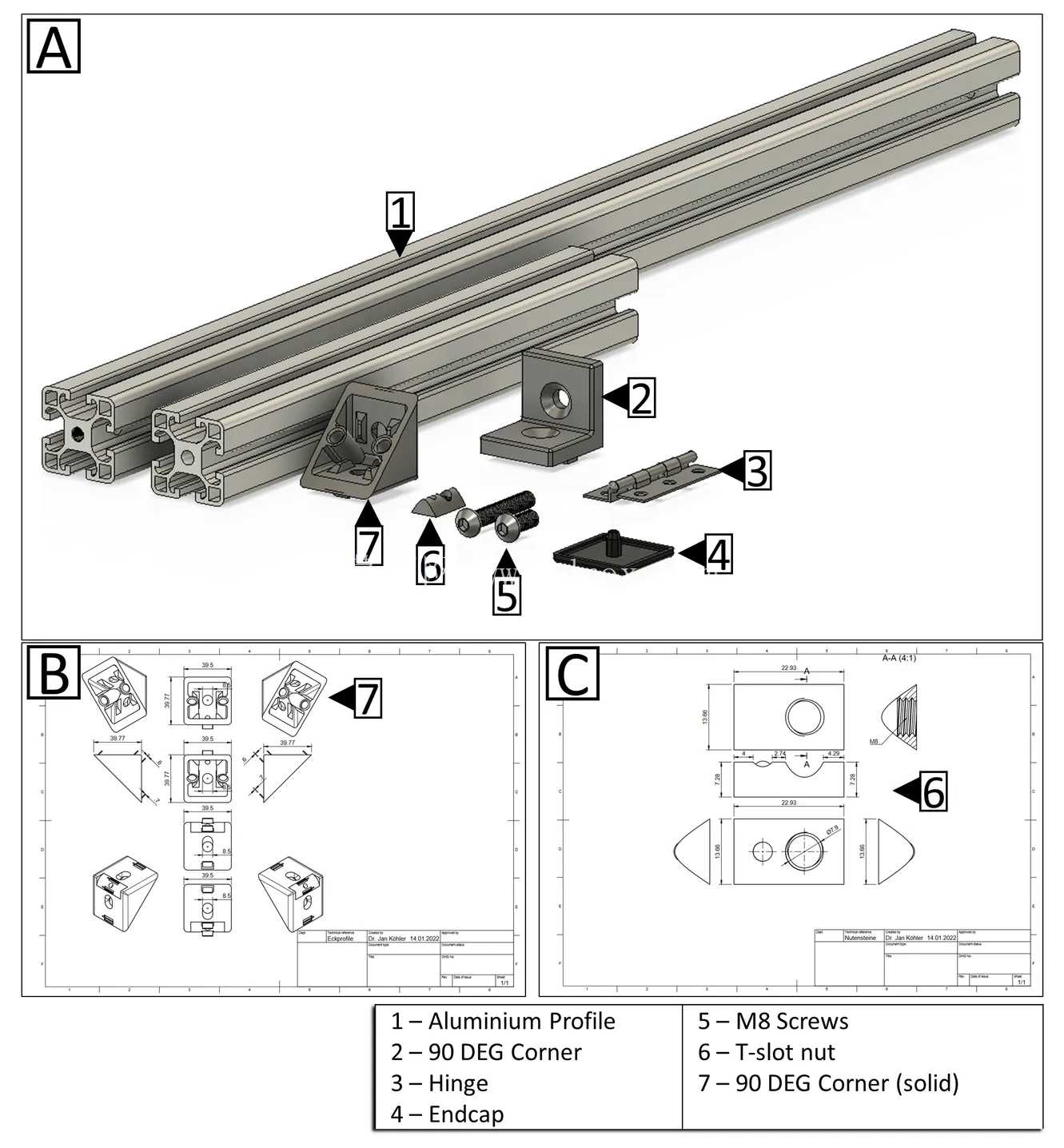

这套组件覆盖了工业铝型材机架搭建最常用的核心构件，从主体承载型材到各类连接、铰接、锁紧配件全部配齐，完全可以满足常规轻型自动化设备机架、工作台框架、防护围栏、物料周转架的快速搭建需求，不需要设计人员再单独拆分绘制每个连接节点的标准件，能大幅缩短前期方案设计的建模周期。

主体铝型材采用欧标槽口设计，槽道尺寸适配行业通用的T型螺栓、T型螺母安装，型材截面的壁厚经过优化，既保证了单根型材4米跨度下的直线度偏差控制在合理范围，也能满足常规100kg以内均布载荷的承载需求，不会出现框架受力后明显形变的问题。型材端面的预加工孔位可以直接搭配端盖、脚轮、调节脚座使用，不需要二次钻孔攻丝，现场装配时只需要用内六角扳手就能完成大部分锁紧操作，对装配人员的技能要求很低。

配套的90度直角角码分两种结构，一种是带加强筋的压铸角件，用于两根型材垂直拼接的重载连接位置，比如机架底部的承托横梁和立柱连接点，角码的两个安装面都设计了定位凸台，卡入型材槽道后可以自动对齐，不会出现安装偏移导致的框架垂直度超差；另一种是实心直角块，用于需要更高连接强度的位置，比如设备台面的支撑点、导轨安装座的连接位，实心结构的抗剪切能力比压铸角件高40%以上，能承受设备运行时的持续振动不松动。

T型螺母采用后置式安装设计，不需要从型材端部穿入，可以在型材任意位置的槽口直接卡入旋转锁紧，对于后期改造、追加安装配件的场景非常友好，螺母的螺纹精度适配常用的公制粗牙螺丝，锁紧后不会出现滑牙、松脱的问题，配合弹垫使用可以满足长期振动工况下的连接可靠性。配套的内六角螺丝长度经过匹配，刚好能穿过角码安装孔后与T型螺母完全啮合，不会出现螺丝过长顶到型材槽底、或者过短啮合牙数不足的问题。

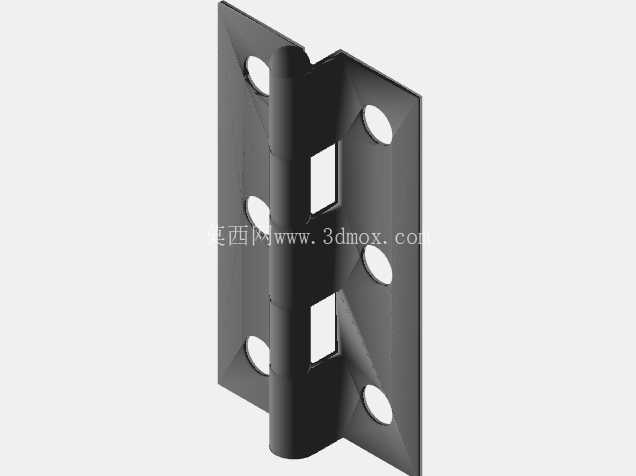

铰链组件采用平板式安装结构，两个安装页分别卡入两根对接型材的槽道，不需要在型材上额外加工沉孔，安装后转动间隙控制在0.2mm以内，转动时没有明显卡顿，可以用于设备防护门、检修口盖板的铰接，铰链的转动角度可以达到180度，完全满足常规防护门的全开需求，不会出现开门角度不足影响设备内部检修的问题。

设计过程中所有配件的安装边界都做了干涉校验，比如角码安装后不会突出型材外表面，保证框架外表面平整，方便后续安装门板、封板、亚克力防护板；T型螺母卡入槽道后不会和型材内部的加强筋产生干涉，滑动顺畅；铰链安装后两个页片的转动轨迹不会和相邻的型材、紧固件产生碰撞，不需要装配时再现场打磨修配。

这套组件的尺寸体系完全适配主流工业铝型材的模数，所有连接点的中心距都符合行业通用的安装规范，不管是做小型的桌面设备机架，还是大型的生产线防护围栏，都可以直接调用这些构件拼接，不需要重新设计连接结构。型材的截面惯性矩经过核算，在常规的机架立柱间距1米的情况下，顶部承载50kg时的挠度不超过1mm，完全满足光学检测、精密装配类设备对框架刚性的要求。

在实际应用场景中，这类铝型材组件相比传统的方管焊接框架，优势非常明显：不需要焊接、喷涂等表面处理工序，所有构件都是成品，现场装配周期可以缩短70%以上；后期调整改造时只需要松开螺丝就能重新拼接，不会像焊接框架那样切割后无法复用；铝型材本身的阳极氧化表面耐刮擦、耐腐蚀，在车间常规环境下使用十几年都不会出现锈蚀掉漆的问题，外观一致性远好于焊接喷漆的框架。

针对不同的使用场景，这套组件的配件可以灵活搭配：如果是做设备的安全防护围栏，只需要搭配型材、角码、T型螺母和封板压条就能完成；如果是做带滑动门的设备机架，可以在现有配件基础上追加滑块、拉手等配件，不需要改动主体框架的连接结构；如果是做可移动的周转小车，只需要在型材底部安装孔位直接连接脚轮，不需要额外加工连接板。所有配件的安装孔位都做了沉头设计，螺丝锁紧后头部完全埋入配件表面，不会有突出的棱角，避免现场操作人员磕碰受伤，符合工业设备的安全设计规范。
