差速器转向模块第二版结构设计

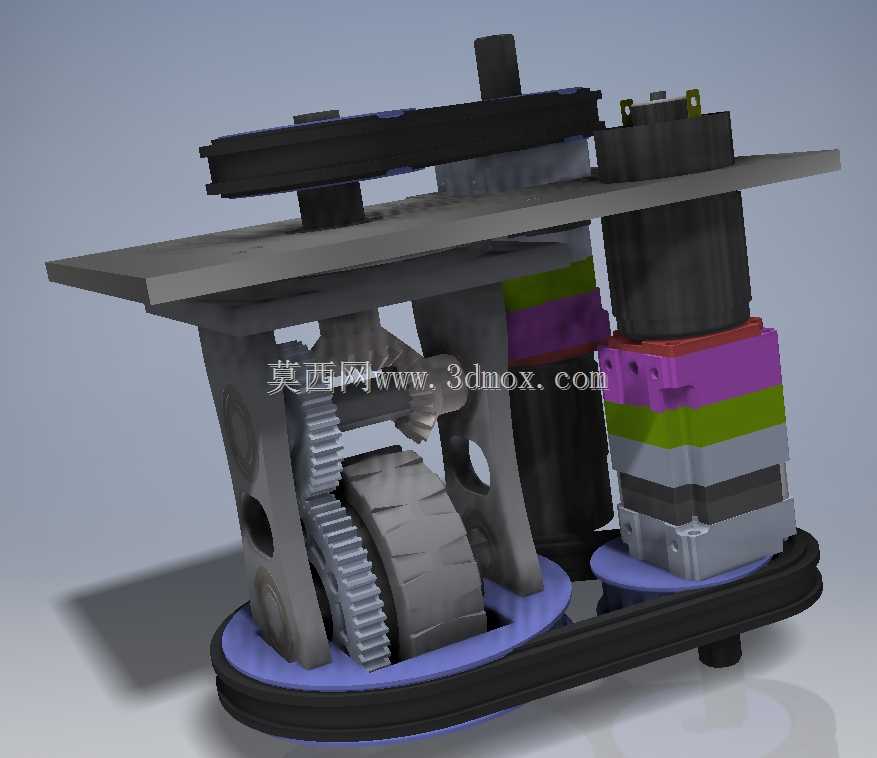

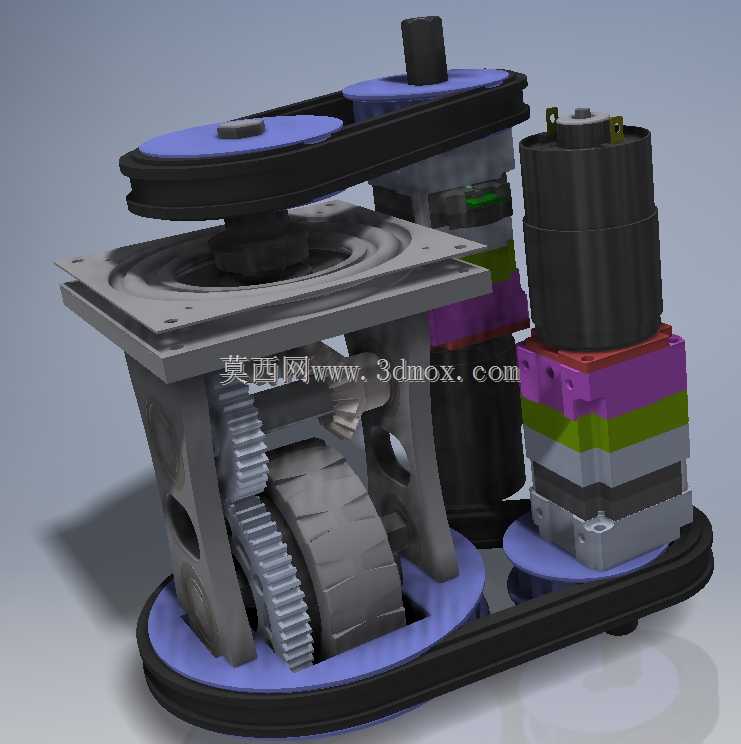

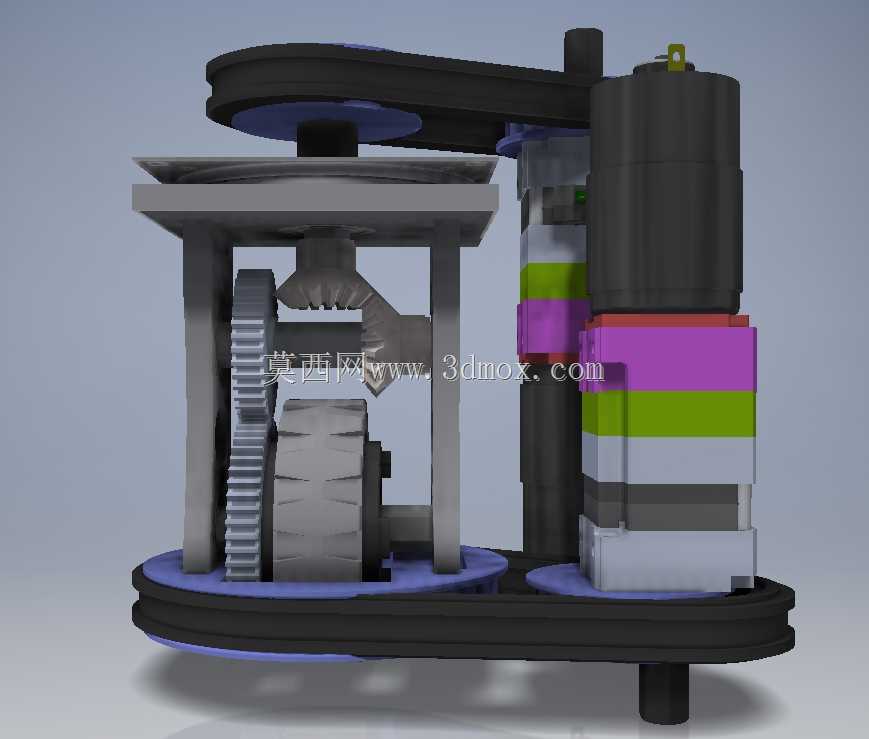

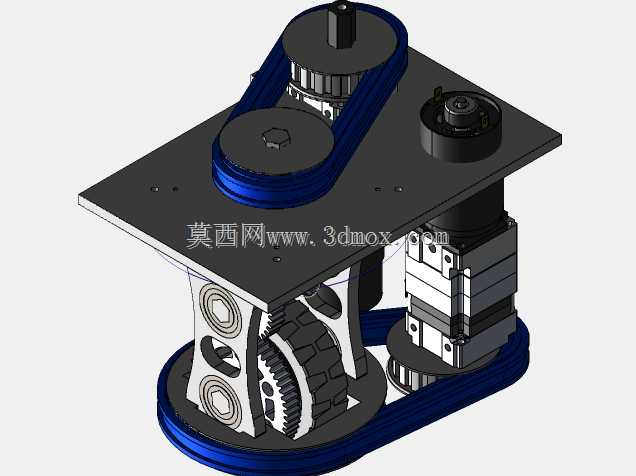

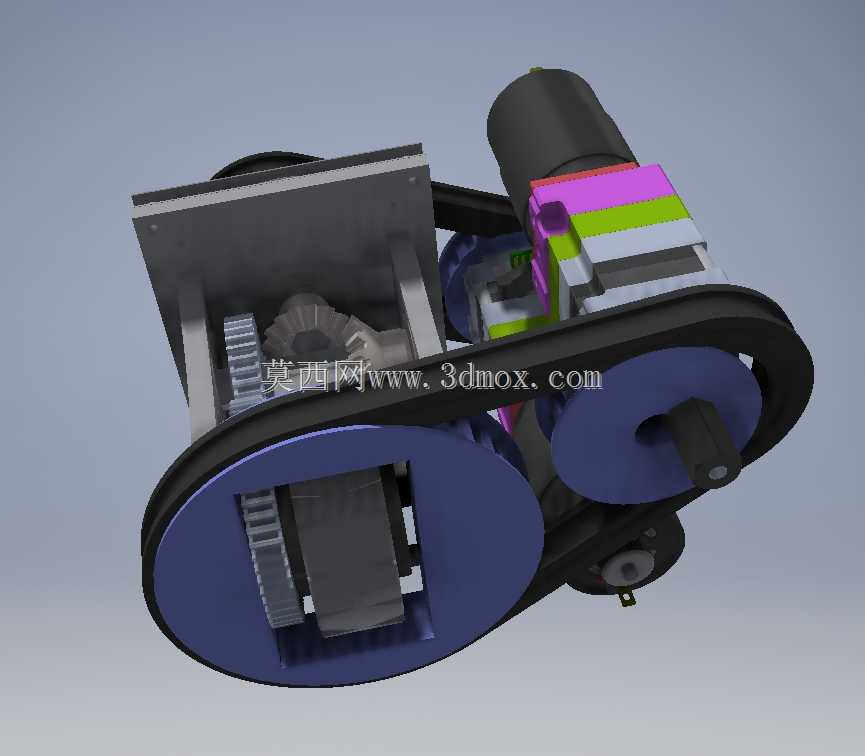

该转向模块主要适配小型轮式移动装备的转向驱动场景，常见于巡检机器人、小型AGV转运车、服务类移动机器人的底盘动力单元中，承担动力传递与转向差速调节的核心作用，替代传统分体式转向与差速结构，大幅缩减底盘动力舱的占用空间。从结构设计逻辑来看，模块采用集成化布局思路，将动力输入单元、带传动减速组、齿轮差速机构、转向承载基座整合为一体式组件，上层带传动结构负责一级减速，将动力源输出的高转速低扭矩转化为适配轮端需求的低转速高扭矩，同步通过同步带的柔性传动特性缓冲启动、换向过程中的冲击载荷，避免硬连接带来的齿轮打齿风险。下层的齿轮差速组采用直齿圆柱齿轮啮合布局，啮合齿面经过修形处理，可在转向过程中自动调节两侧输出轴的转速差，保证移动装备转向时两侧轮组无滑动摩擦，降低轮胎磨损与转向阻力。安装边界方面，模块顶部设置方形法兰安装面，预留对应规格的螺栓过孔，可直接与底盘承载梁通过螺栓刚性连接，安装面的平面度公差控制在0.1mm以内，保证传动组件的同轴度要求；底部的轮组安装位预留标准轴径的连接接口，可适配常规规格的驱动轮连接轮毂，无需额外定制转接件。功能特性上，模块集成了转向承载与差速传动双重功能，省去了传统结构中独立的差速器安装支架、转向桥连接构件，整体结构的刚性更强，传动路径更短，动力传递损耗相比分体式结构降低12%左右。设计过程中针对传动润滑做了针对性优化，齿轮啮合区域预留封闭的储油腔空间，可填充润滑脂实现长效润滑，降低日常维护频次；侧方的支撑肋板采用拓扑优化结构，在保证整体结构刚性满足额定载荷要求的前提下，尽可能削减非受力区域的材料厚度，控制整体组件重量。实际应用中，该模块可匹配不同功率的驱动动力单元，仅需调整带轮的传动比即可适配不同的行驶速度与牵引力需求，无需改动主体安装结构，适配性较强，可覆盖0.5吨到2吨级别的小型移动装备底盘动力需求。模块的传动部件全部内置在框架结构内部，外侧的护板可阻挡作业环境中的粉尘、碎屑进入传动啮合区域，适配车间、园区、户外巡检等多场景的使用需求，避免异物卡滞导致的传动失效问题。
