M5规格六角头紧固螺栓结构设计

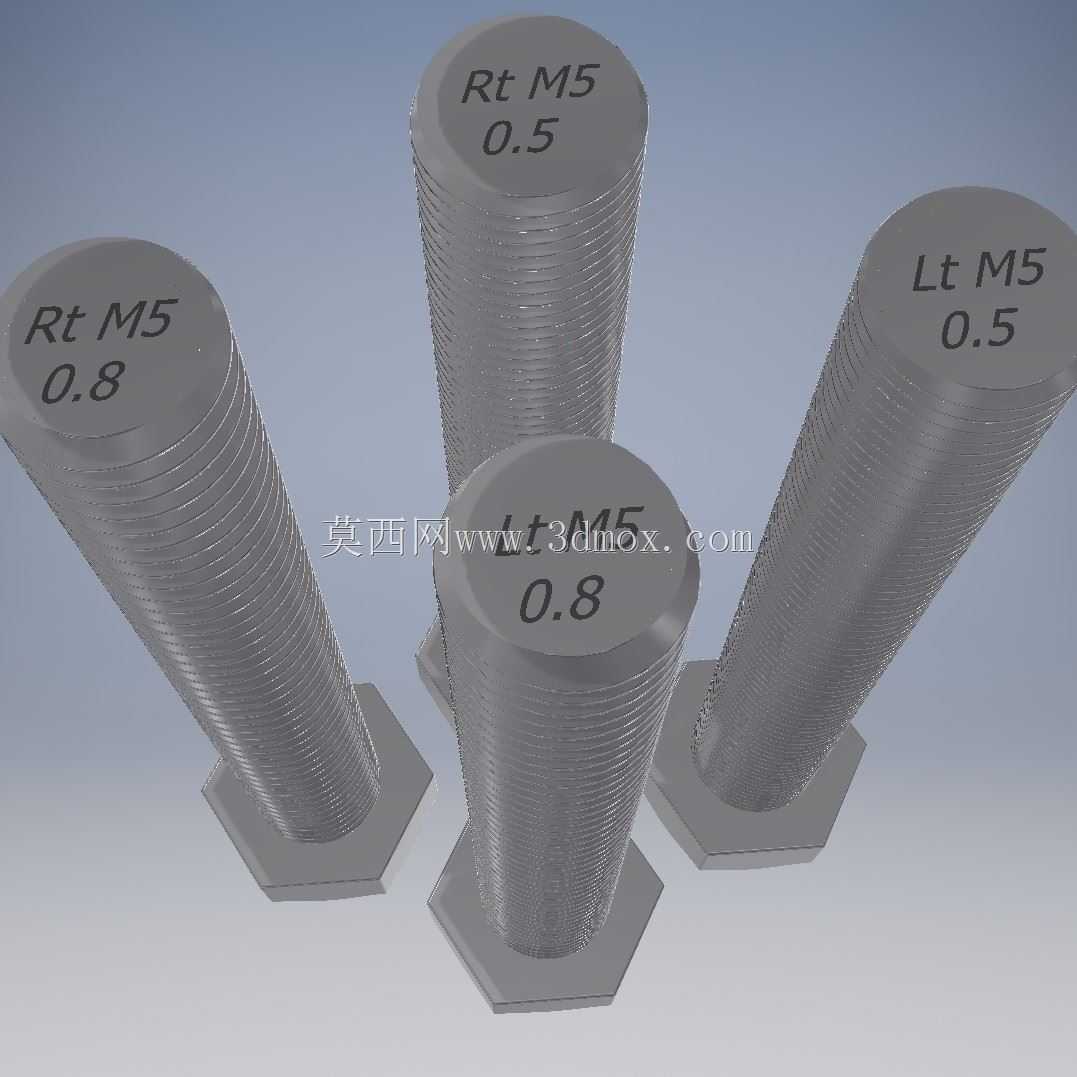

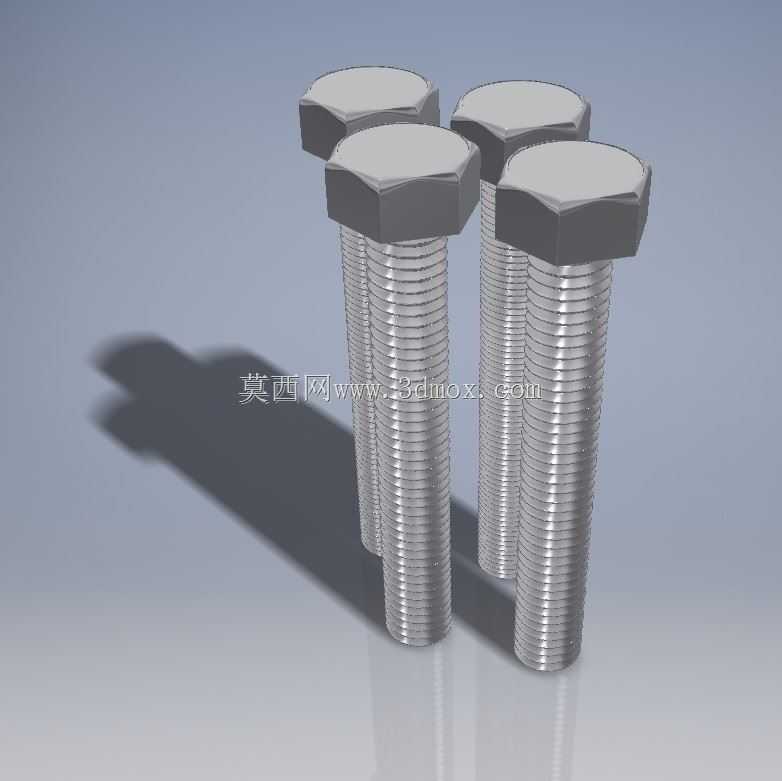

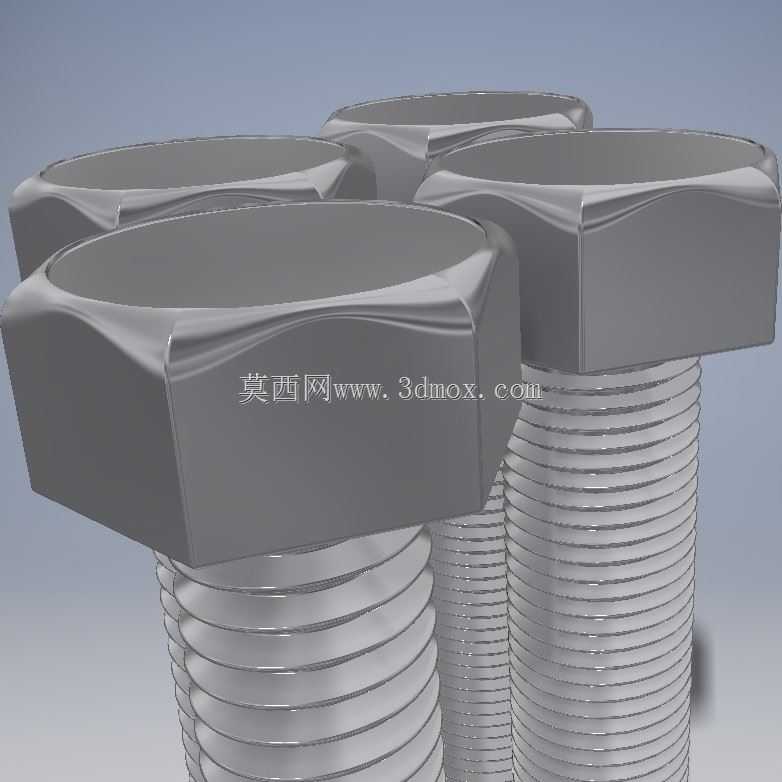

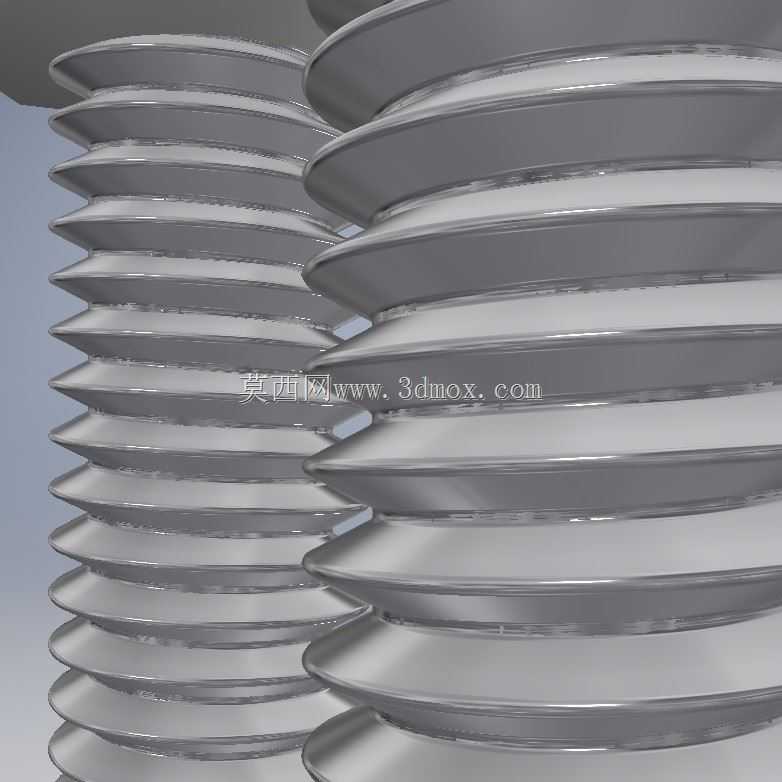

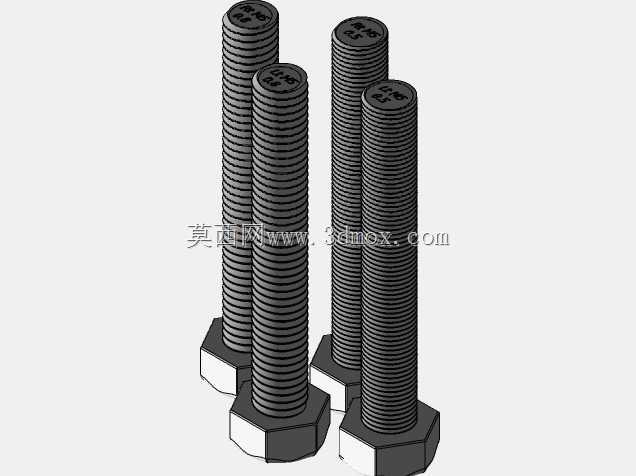

六角螺栓作为工业装配领域应用最广泛的可拆卸紧固连接件，在各类机械设备装配、五金结构连接、工装夹具搭建、电子设备固定、汽车零部件组装等场景中承担着核心的连接紧固作用，是保障结构连接强度、装配稳定性与可拆卸维护性的基础零件。本次设计的M5规格六角螺栓，覆盖了0.5mm与0.8mm两种常用螺距规格，同时包含适配不同安装方向的左右手螺纹版本，能够满足不同场景下的防松需求、装配空间限制与连接强度要求。在实际工业应用中，M5规格螺栓常被用于小型设备外壳固定、钣金件连接、电子元器件安装、轻型结构拼接等场景，不同螺距的版本分别适配不同的受力场景：0.5mm细牙螺距版本更适合薄壁件连接、需要微调紧固位置的精密装配场景，细牙螺纹的自锁性能更优，在受振动载荷的连接部位不易出现松脱问题；0.8mm粗牙螺距版本则具备更高的螺纹连接强度，更适合承受较大拉力、剪力的常规结构连接场景，装配容错率更高，对安装孔的加工精度要求相对更低。在产品设计思路上，本次模型没有采用简化的螺纹贴图表现方式，而是严格按照螺纹牙型的真实几何参数构建了实体螺纹结构，还原了真实螺纹的牙型角度、螺距精度与牙顶牙底的过渡结构，能够直观呈现螺纹啮合的实际状态，既可以用于装配干涉检查、连接结构的受力仿真分析，也能够用于装配工艺演示、紧固件选型参考。螺栓的头部采用标准外六角结构，六角对边尺寸、头部厚度均符合通用紧固件的标准安装尺寸要求，能够适配常规规格的扳手、套筒等安装工具，安装时的受力接触面均匀，拧紧过程中不易出现滑棱问题。在安装边界方面，该系列螺栓的头部高度、螺纹长度均按照通用标准设计，安装时需要预留对应六角头尺寸的扳手操作空间，螺纹啮合长度需要根据被连接件的材质、受力情况合理选择，避免出现啮合长度不足导致的螺纹滑牙、连接失效问题，同时左右手螺纹版本可以在特定的旋转运动场景中实现防松效果，避免部件运转过程中螺栓受反向力矩作用出现自松脱问题，保障连接结构的长期运行稳定性。
