TowerProSG90微型舵机结构三维设计

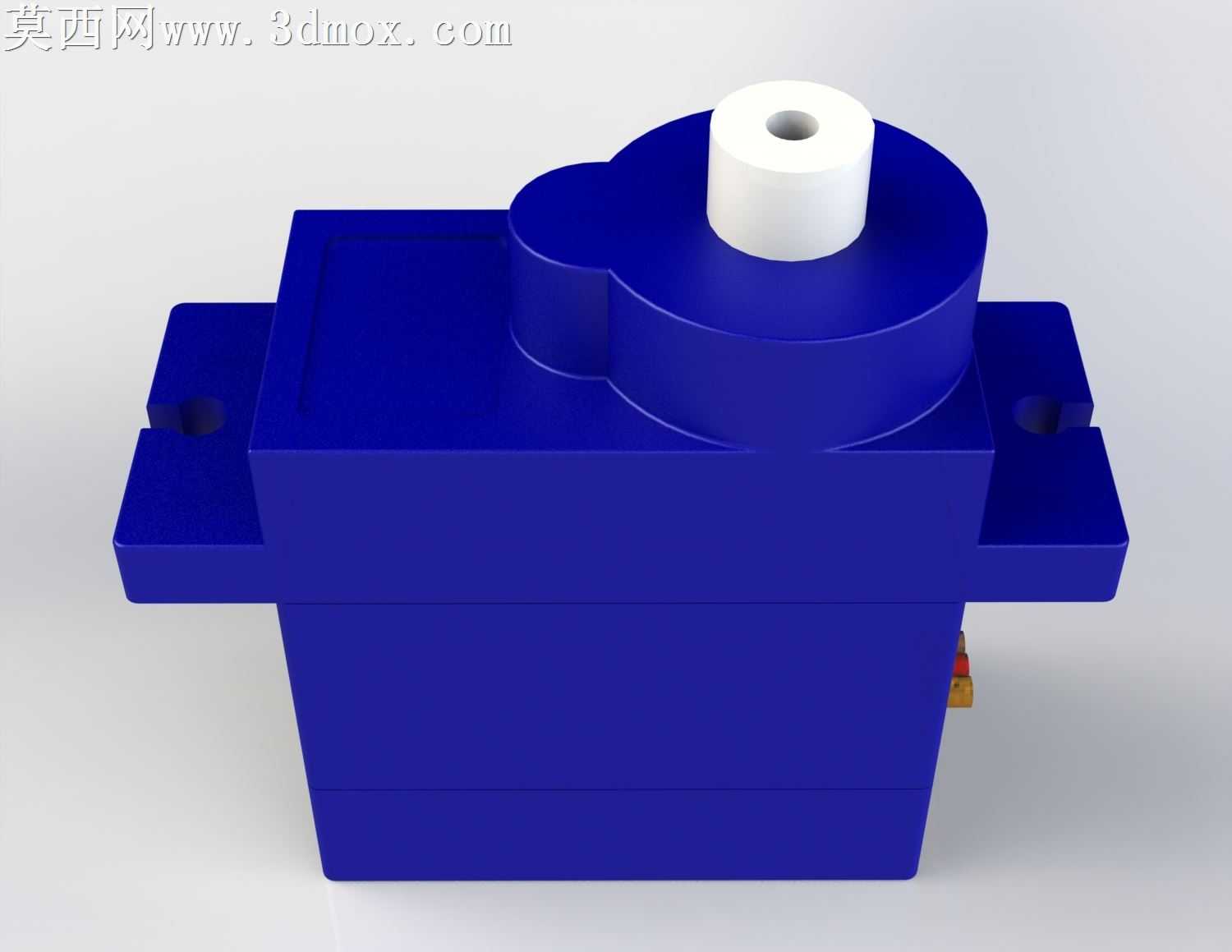

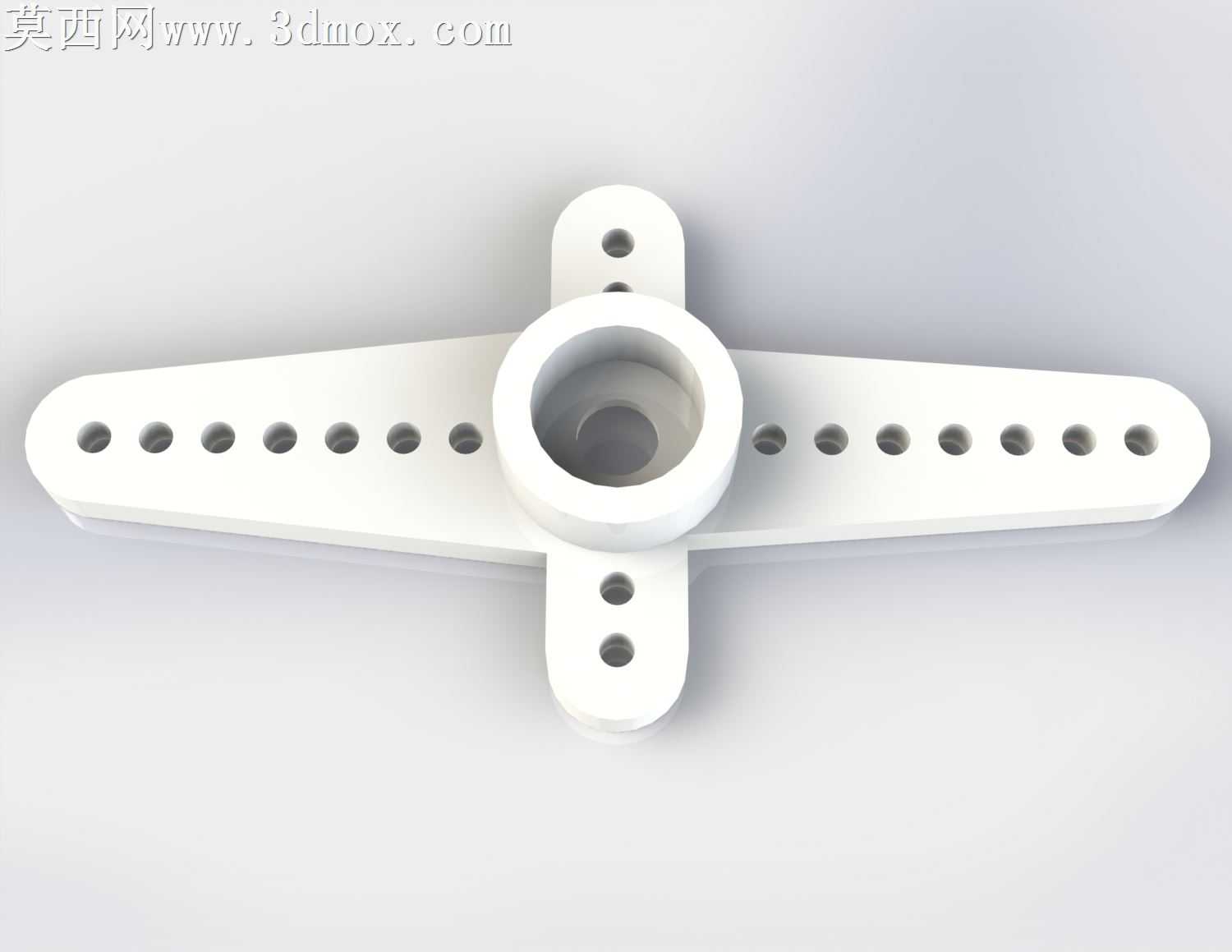

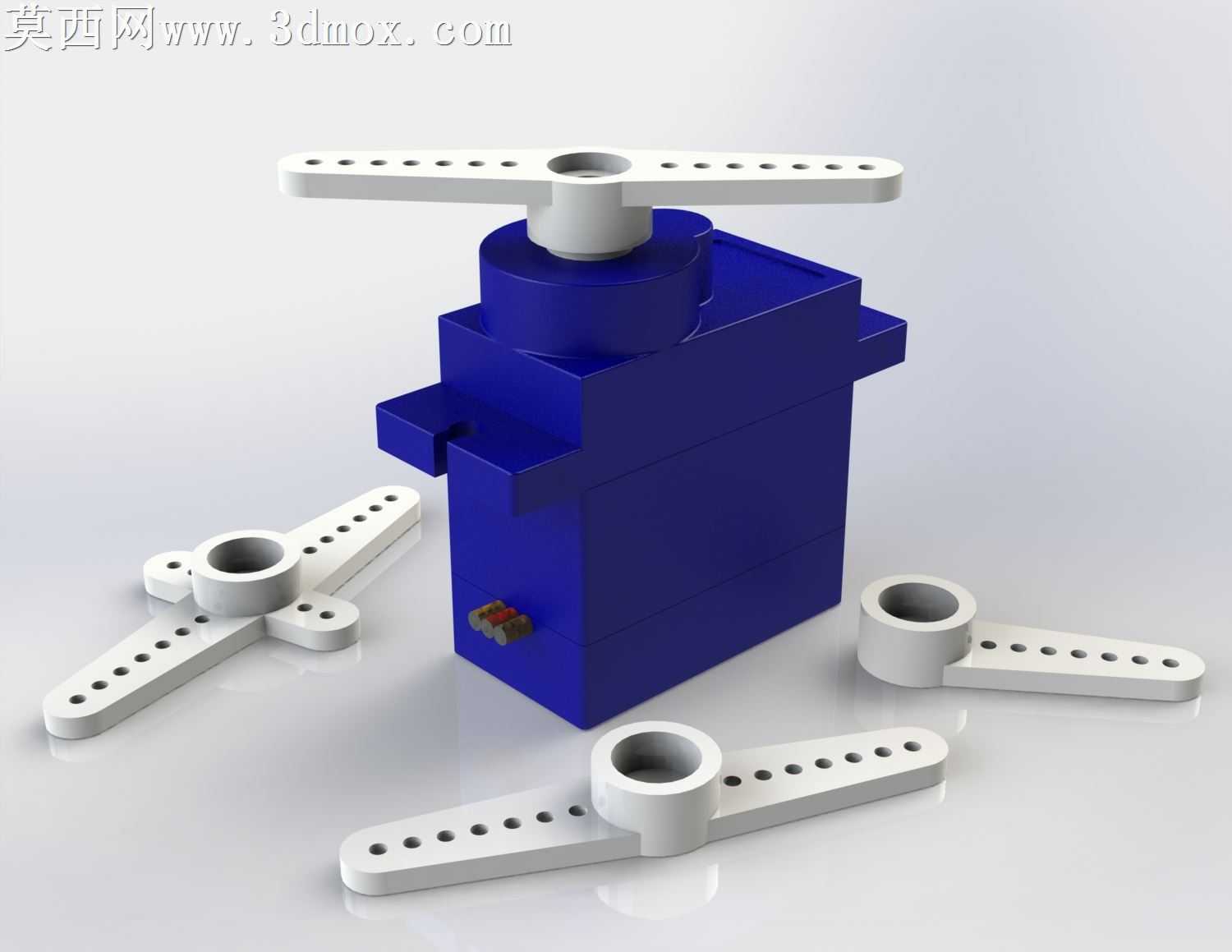

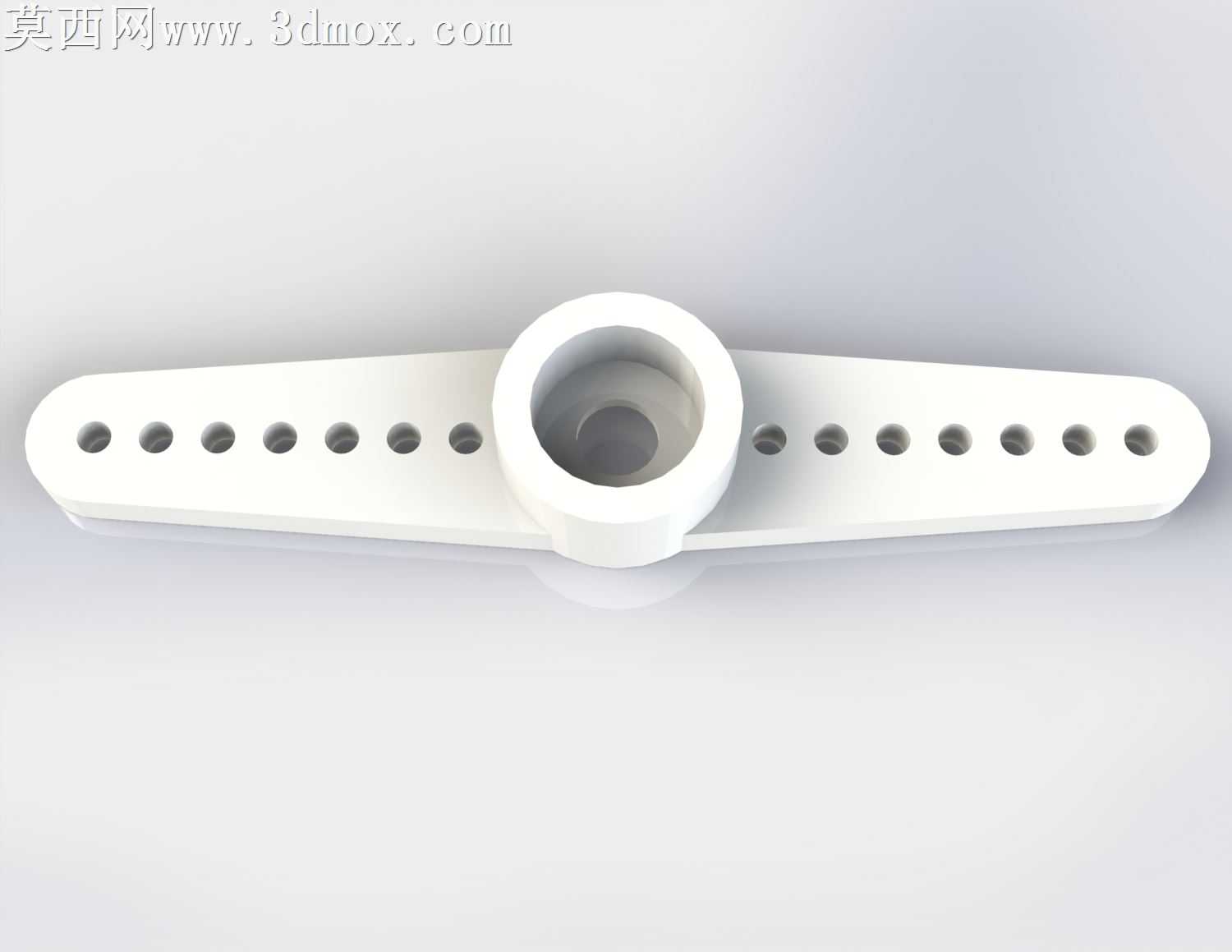

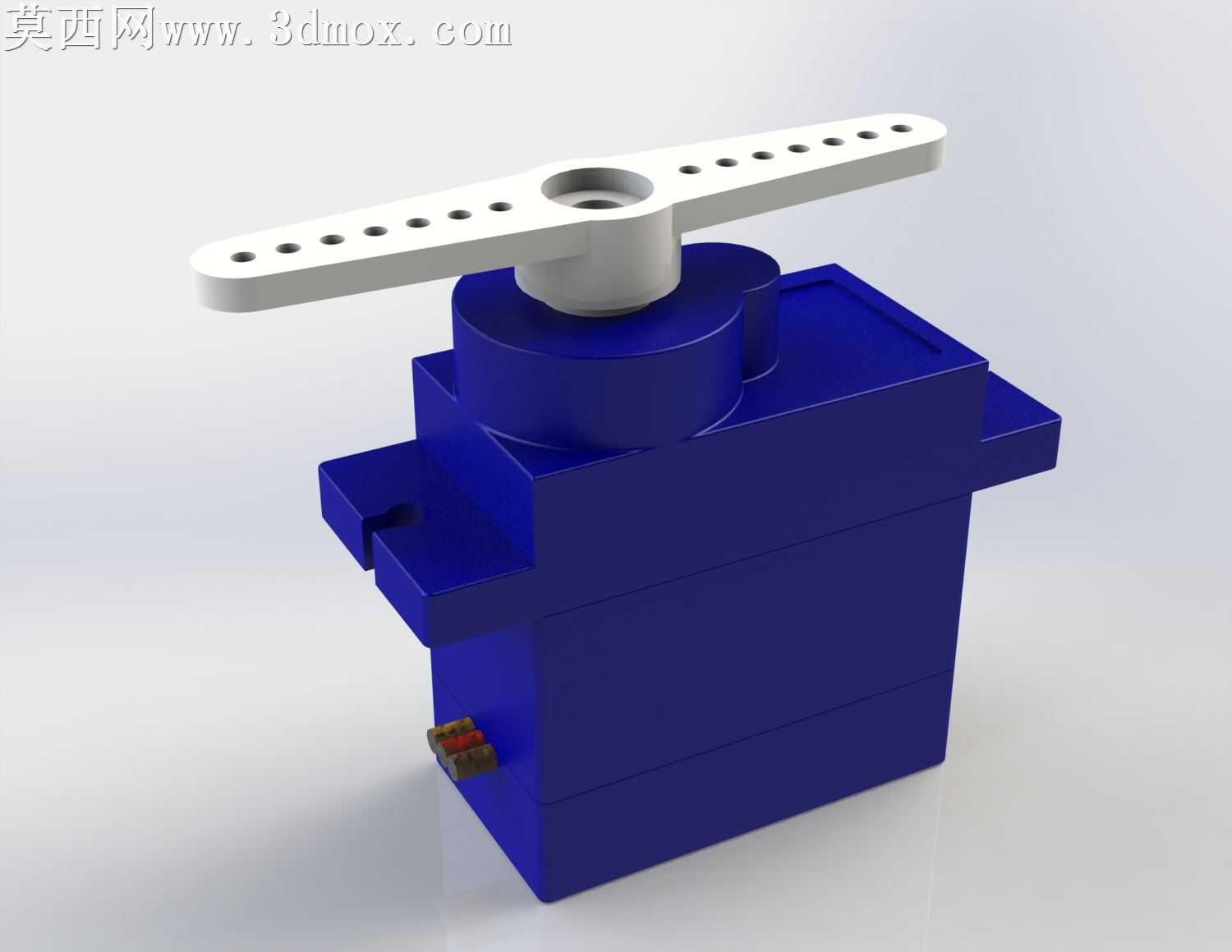

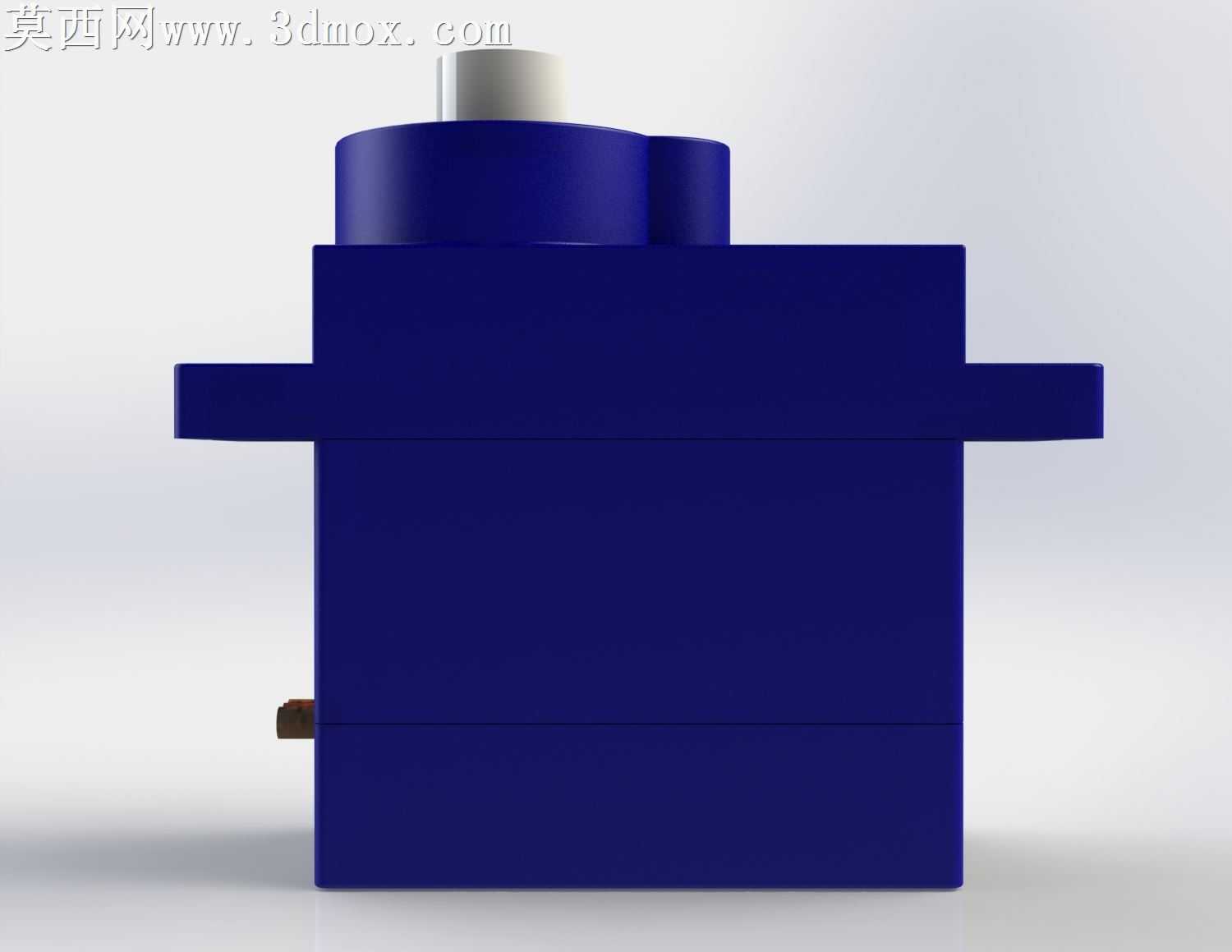

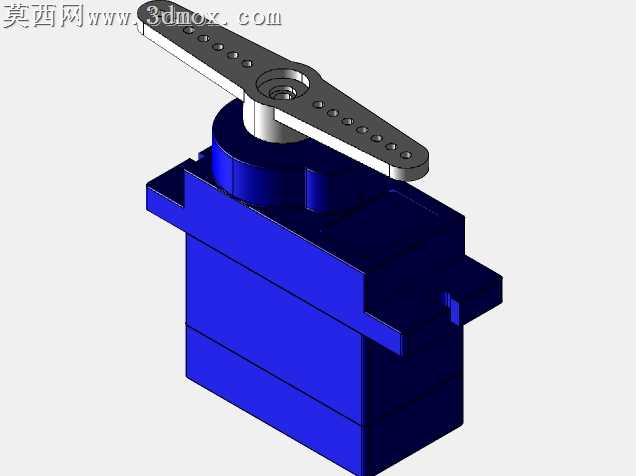

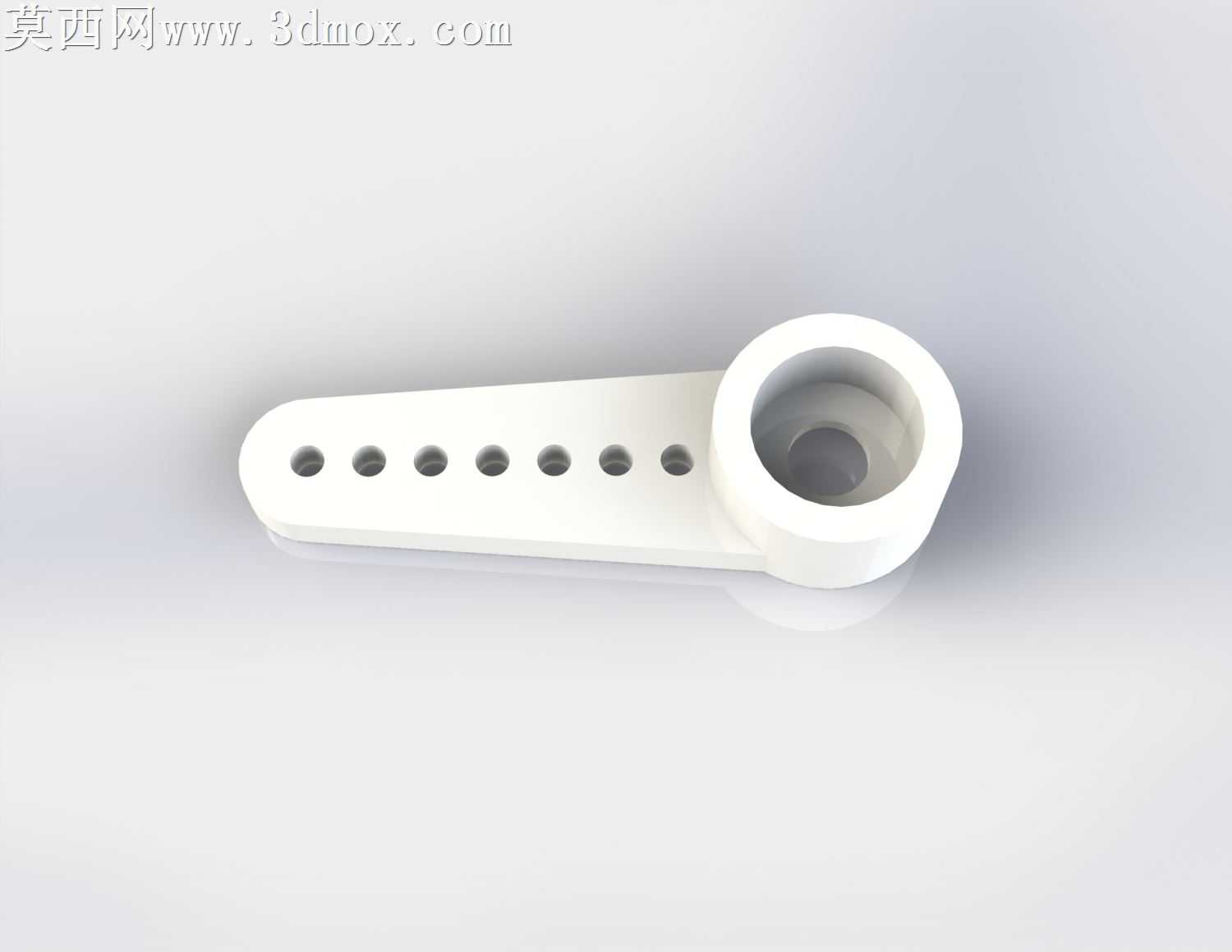

本作品为Tower Pro SG90 9g微型舵机的高精度三维建模成果，建模过程以实物测绘尺寸为核心依据，严格遵循舵机实际装配逻辑完成全结构还原。建模阶段首先梳理舵机的整体组成逻辑，将整体拆分为主体外壳、输出轴、多规格舵机摇臂三个核心模块，分别开展独立建模后再完成整体装配约束，确保各部件的配合间隙、相对位置与实物完全一致。主体外壳部分采用方块式基础造型，精准还原了舵机外壳的侧边安装凸台、底部出线槽、顶部轴座凸台的结构细节，外壳边角做了与实物一致的小倒角处理，还原注塑件的工艺特征，避免生硬直角带来的失真感。输出轴部分还原了顶部的花键啮合结构，该结构是舵机与摇臂实现扭矩传递的核心结构，建模时精准还原了花键的齿形、齿数与配合公差，确保装配后摇臂与输出轴无相对滑动，符合实际使用的传动要求。配套的多款舵机摇臂包含一字型、十字型、异型等不同规格，每款摇臂都精准还原了安装孔位的间距、孔径，以及摇臂表面的减重孔排布，还原实物摇臂轻量化设计的特征，同时还原了摇臂与输出轴配合的中心轴套结构，轴套的高度、内径与输出轴尺寸完全匹配。材质与渲染阶段，针对不同部件匹配对应的物理材质：主体外壳采用深蓝色哑光工程塑料材质，还原舵机外壳常用的ABS塑料质感，调整材质的粗糙度参数模拟注塑件表面的细微磨砂质感，避免过度反光带来的塑料廉价感；输出轴与舵机摇臂采用浅灰白色硬质塑料材质，与蓝色外壳形成清晰的视觉区分，同时还原塑料件表面的细微颗粒质感；金属输出轴顶端做了轻微的金属光泽处理，还原金属轴的耐磨材质特征。渲染场景采用简洁的浅灰色无影背景，搭配柔和的三点布光方案，主光源从侧上方打亮主体，勾勒出舵机的立体轮廓，辅助光源补充暗部细节避免阴影死黑，轮廓光从后方打亮部件边缘，提升整体的层次感，最终渲染效果清晰展现各部件的结构细节与材质差异。设计过程中充分考虑模型的实用性，所有结构尺寸严格参照实物参数：整体尺寸32.3mm×12.4mm×29.8mm，整体重量还原9g的轻量化特征，同时在模型中预留了后续拓展内部结构的装配空间，可支持后续补充舵机内部电机、齿轮组、电位器等核心传动结构的建模需求，既可以作为机器人、航模、小型自动化装置的装配配套部件使用，也可作为舵机结构教学、产品演示的可视化素材，满足不同场景的使用需求。
