ESP32Heltec无线局域网开发板结构设计

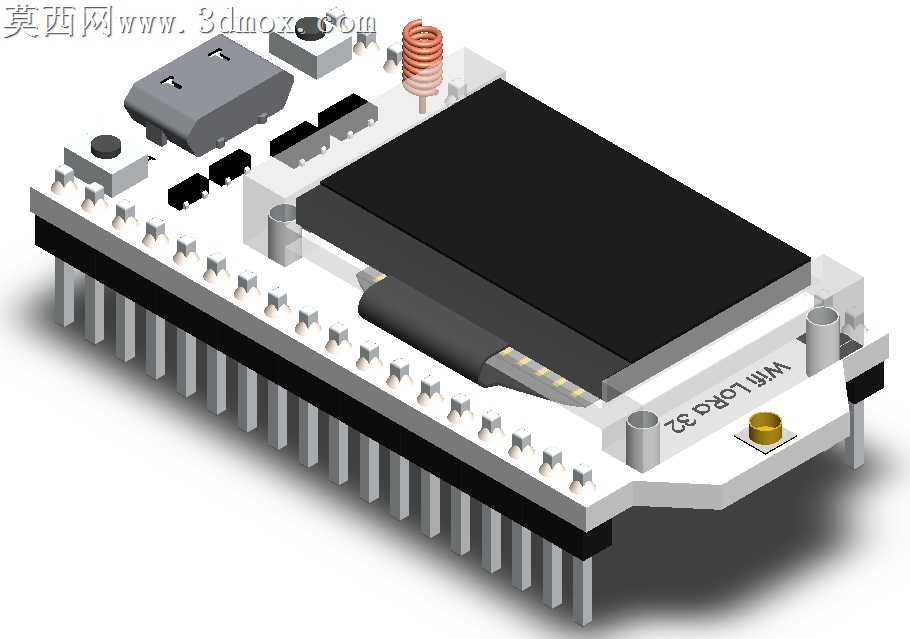

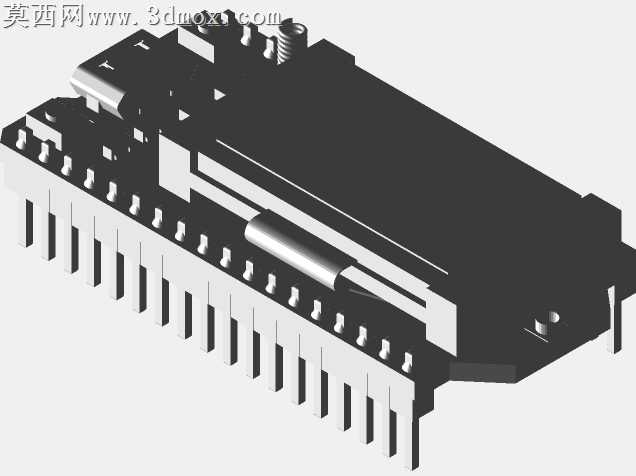

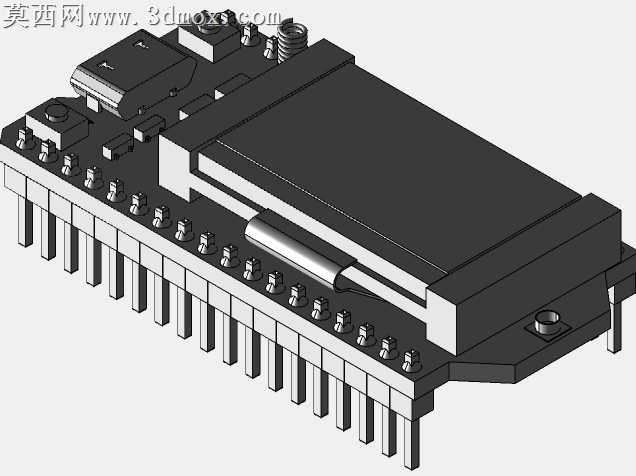

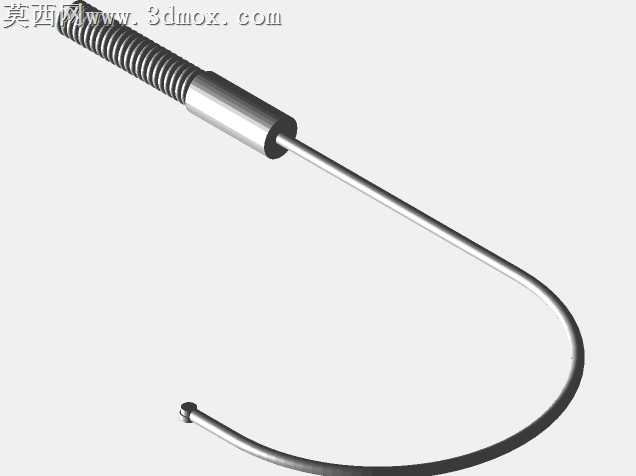

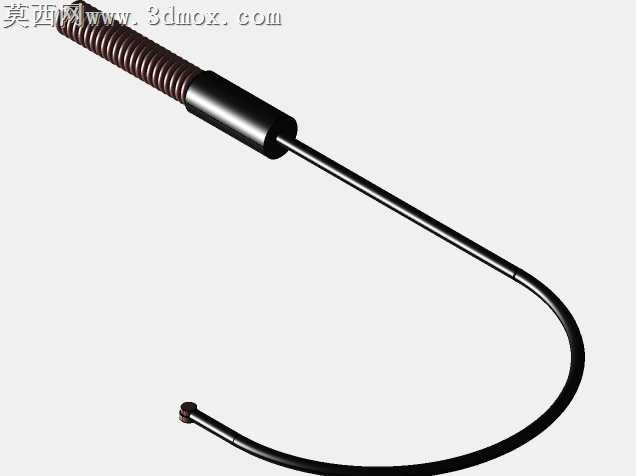

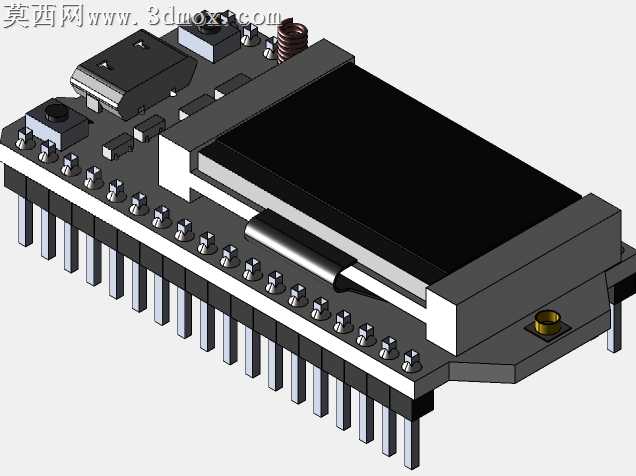

本作品为ESP32 Heltec无线局域网开发板的三维结构设计，建模过程中严格遵循实物硬件的尺寸比例与装配逻辑，完整还原了开发板的全部结构细节。建模阶段首先依据开发板的实际尺寸绘制PCB基板轮廓，精准定位板上所有元件的安装位置，对板载的核心ESP32模组进行分层建模，还原模组的屏蔽罩结构与引脚排布，同时对板载的LoRa无线模块、弹簧天线进行精细化建模，弹簧天线的螺旋圈数、线径、安装高度均与实物保持一致，确保结构还原度。针对板上的各类接口元件，包括USB接口、复位按键、用户按键、BOOT按键、排针排母，均按照实际元件的外形尺寸、安装公差进行建模，排针的针脚间距、针脚长度、塑料基座尺寸完全符合通用电子元件的标准规格，按键的键帽高度、按压行程结构也做了细节还原。板上的无源元件如电容、电阻、电感、LED指示灯、功能按键，均按照对应封装尺寸进行建模，元件的排布位置与实际PCB丝印位置完全匹配，同时还原了板上的金属固定孔、天线座、金色功能按键的细节特征。材质与渲染阶段，为PCB基板赋予哑光绿油材质，表面添加丝印标识的纹理效果，金属排针赋予亮面金属材质，弹簧天线赋予铜质金属材质，核心模组的屏蔽罩赋予哑光黑金属材质，塑料按键、接口基座赋予对应颜色的哑光塑料材质，USB接口的金属外壳赋予不锈钢金属材质，渲染过程中调整光照角度，突出元件的层次结构与材质质感，清晰展现各元件的装配关系与空间位置。设计过程中充分考虑开发板的实际装配逻辑，所有元件的安装位置不存在结构干涉，排针的伸出长度符合实际使用时的插接需求，天线的安装位置避开周边金属元件，还原了实物的信号布局设计，整体模型结构完整，细节丰富，可用于电子结构教学、产品外壳适配设计、硬件展示等场景。
