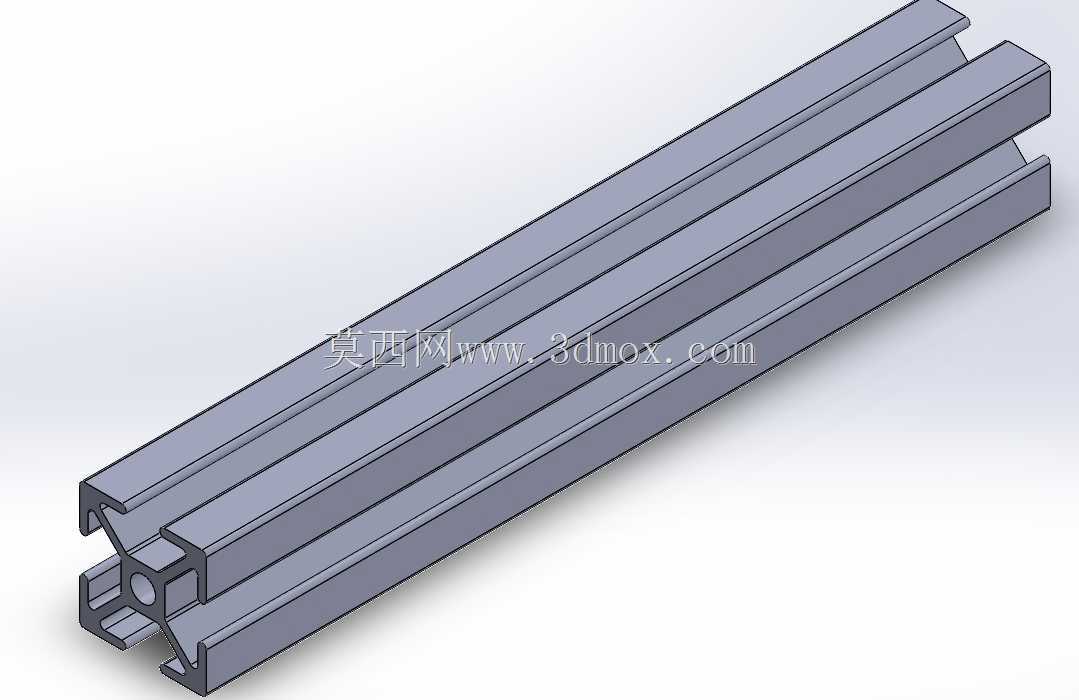

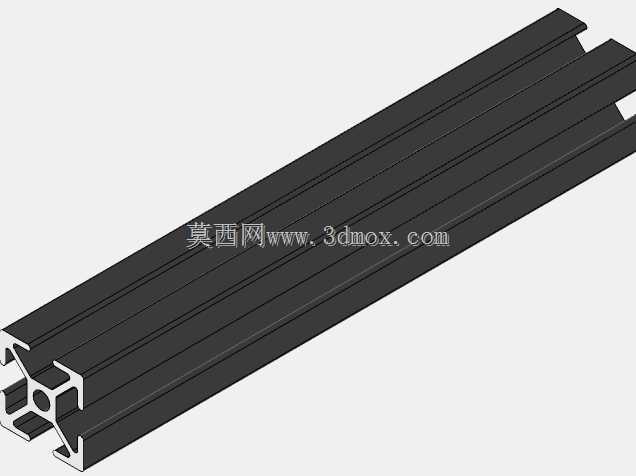

30×30规格工业铝挤型承载框架

　　30×30毫米截面的铝挤型材在轻型自动化设备、检测台、小型输送线侧架以及传感器安装支架中使用频率很高。这类构件的核心价值不在于承受大吨位载荷，而在于为走线、装夹、外封板和功能模块提供可重复拆装的基准界面。实际选型时，工程师往往先确认安装边界：截面外廓控制在30毫米见方，便于在紧凑空间内并排布置多根立柱或横梁；中心区域预留通孔，可用于穿螺栓、拉杆或辅助气路，减少外露管线对设备外观和维护通道的干扰。槽口沿长度方向贯通，是整个型材最关键的结构特征。螺母可沿槽道滑入任意位置，使传感器、光电开关、拖链支架、铰链、门板、亚克力护板等附件不必在型材上二次钻孔。对小批量设备而言，这一点直接影响装配周期：现场只需按图纸切定尺寸，去除端部毛刺，

　　再通过角件、内置连接件或端面攻丝即可组成框架。若后期工位布局调整，槽道还允许重新固定附件，避免焊接机架改造困难的问题。从受力角度看，30×30规格更适合轻载和中等刚度需求。横梁跨距不宜盲目放大，当用于支撑水平运动模组或放置较重电气元件时，应结合载荷位置核算挠度，必要时增加中间立柱或选用双梁并接。型材壁厚、加强筋布置和槽底过渡圆角会影响局部抗扭能力，尤其在悬臂安装按钮盒、小型操作屏或扫码枪支架时，连接点应尽量靠近槽道根部，避免长期振动后出现松动。设计建模阶段，截面轮廓需要准确表达外廓、槽宽、中心孔和加强筋位置。长度方向可按等截面拉伸处理，端部与连接件配合时要预留装配间隙；若框架需要脚轮、调平地脚或对接焊接钢管，

　　应在端面加工沉孔或螺纹底孔。走线时可利用槽腔嵌入线槽，外加盖板，使动力线、信号线和气管分层布置，降低电磁干扰和磨损风险。这类型材常见于实验工装、3D打印设备机架、视觉检测支架、电子装配工作台以及物料周转车。它把结构支撑、安装接口和外观包覆整合在同一根构件上，减少了定制钣金件数量，也让设备改型更加灵活。
