30x60规格工业铝挤型支撑构件

　　该截面属于典型的30×60矩形工业铝挤型材，在自动化设备、检测台架、输送线侧梁、防护围栏以及小型工作台骨架中使用频率较高。相比30×30方管，它在长边方向具有更大的截面惯性矩，适合承受单向弯矩或作为跨度较长的水平承托梁；而相比60×60重型型材，它又能在满足刚度的前提下控制重量与占用空间，常用于设备内部结构而非重载主底座。

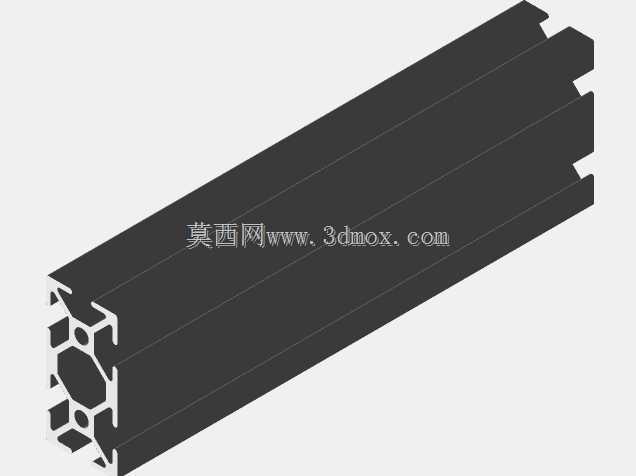

　　从截面看，型材四周布置标准槽口，可直接滑入T型螺栓、弹性螺母或滑块螺母，不需要在梁体上额外焊接或大面积钻孔。这种连接方式给现场改型带来明显便利：传感器安装板、拖链支架、线槽、气动接头座、安全门铰链和有机玻璃挡板，都能沿槽道任意调整位置。中部空腔与加强筋形成闭合加开放组合结构，既提高抗扭能力，也为端盖、脚杯、角件和连接件提供定位边界。

　　实际选型时，不能只看外观尺寸。30×60毫米决定的是外部安装包络，真正影响梁变形的是壁厚、筋板布置、槽口宽度以及端部固定方式。若用于立式机架立柱，载荷多沿轴向传递，重点校核连接角件处的局部压陷与滑移；若用于水平横梁，例如承托视觉相机、线性导轨或轻型物料盘，则要把跨距、集中载荷位置和螺钉锁紧扭矩纳入计算。槽口中心线到型材外缘的距离会影响配件叠加后的总宽，布局时应预留扳手空间，避免后期装配干涉。

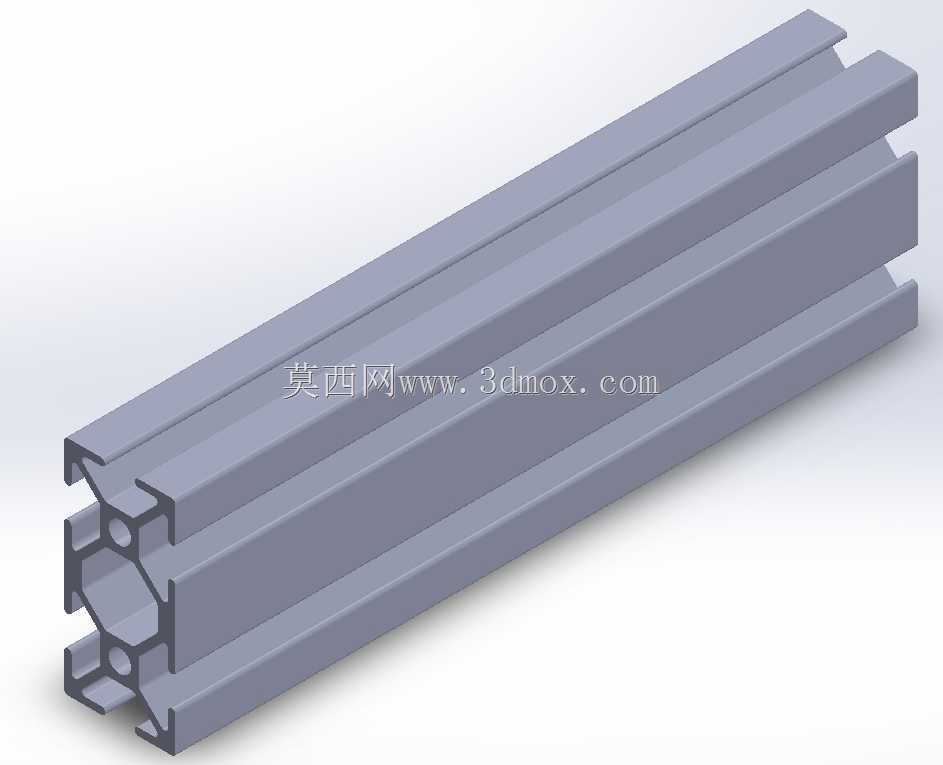

　　建模阶段应先绘制准确截面草图，再沿长度方向拉伸。槽口内的倒角、圆角和拔模斜度虽然细小，却直接决定装配时螺母能否顺畅滑入，以及渲染或出工程图时是否接近真实样品。若模型只用于方案展示，可保留主要几何特征；若用于后续干涉检查，则需要把端盖、角码、螺栓头和配套板件一并装配，验证相邻型材在90度连接时槽口是否对齐。

　　在设备布局中，这类型材常与30系列方型材组合：60毫米长边承担主梁方向，30毫米面用于安装门板或面板。需要注意的是，铝型材并非越厚越好，壁厚过大不仅增加成本，也会使整体框架偏重；合理做法是根据受力路径布置梁格，在受力集中处加装角撑或内置连接件，在非受力区使用轻型截面。这样既能保证机架长期运行下的尺寸稳定性，也能让装配、维护和扩容更加高效。
