直角外螺纹快插式气动管路弯头接头

　　该直角弯头接头主要用于压缩空气管路、小型气动执行机构、轻工自动化气路以及低压流体输送系统中，解决管路在狭窄空间内90度转向的布局问题。在设备内部走线空间受限、阀岛与气缸距离较近、电控柜侧壁需要引出气路时，直型接头往往会造成管路弯折半径不足，长期使用后软管内壁容易出现应力发白、通径收缩甚至开裂漏气；采用该类直角结构后，软管可以沿设备框架或板面平顺转向，既降低了管路装配应力，也让整束气路排布更加规整。

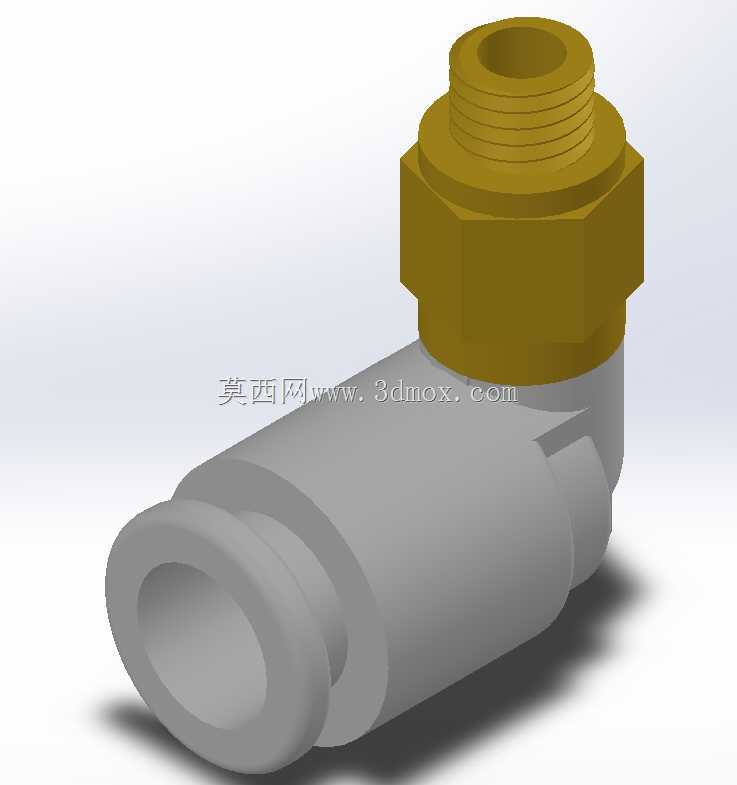

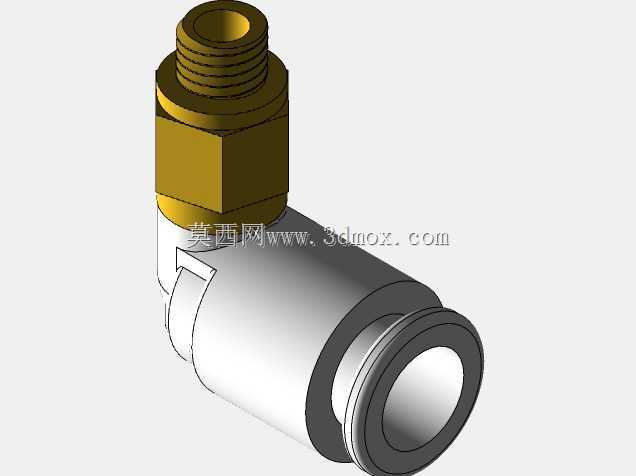

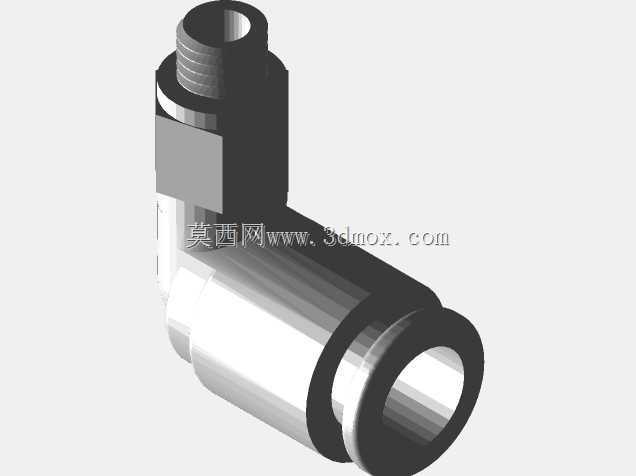

　　从结构上看，接头一端为外螺纹连接端，用于拧入阀块、气缸、分气块或设备壁面的内螺纹孔；另一端为快插式承口，适配对应外径的塑料软管或尼龙管。螺纹端外侧设置六角受力面，方便使用标准开口扳手或套筒施加拧紧力矩，避免装配时打滑损伤本体。六角与弯头主体之间预留了密封配合区域，实际工程中可根据介质压力和工况配合生料带、O型圈或端面密封垫使用，以保证螺纹连接处的密封可靠性。

　　快插承口内部通常包含锁紧爪、弹性卡环和密封件。软管插入后，锁紧元件会咬住管外壁，承受管路内压产生的轴向拔出力；内部密封件则抱紧软管外圆，阻止气体或低压液体沿管壁泄漏。需要维护或重新布管时，按压承口端面的释放圈即可松开锁紧结构，拔出软管，无需旋转管件，这对频繁改线的试验台、教学设备以及多工位自动化工装尤其方便。

　　建模时需要重点控制几个边界：外螺纹段的公称直径、有效旋合长度和六角对边尺寸必须与所选标准一致，否则会影响扳手空间和螺纹承载能力；弯头转弯处的内孔应保持平滑过渡，避免出现尖锐台阶造成局部流阻突增；快插承口的内径、插入深度和释放圈外径要与软管外径匹配，过松会导致密封不足，过紧则会增加插管阻力并可能损伤软管表面。整体外形还应考虑相邻接头的安装间距，若两个接头并排布置，六角外形和承口外径决定了中心距下限。

　　在实际选型中，不能只看外观是否接近，还要结合工作压力、介质种类、环境温度、振动条件以及软管硬度综合判断。该模型可用于管路干涉检查、接头库存标准化、设备气路装配示意以及维护培训场景；在三维布局阶段提前放入该接头，能够直观校核软管弯曲半径、扳手操作空间和壁面安装距离，从而减少现场返工。
